Van Khí Nén 5/2 Là Gì? Cấu Tạo, Nguyên Lý & Cách Chọn Hiệu Quả

Trong thế giới tự động hóa và công nghiệp hiện đại, các loại van khí nén đóng vai trò then chốt trong việc điều khiển và phân phối dòng khí. Trong số đó, van khí nén 5/2 nổi bật nhờ tính linh hoạt và hiệu quả cao, được ứng dụng rộng rãi trong nhiều hệ thống phức tạp. Tuy nhiên, không phải ai cũng hiểu rõ về cấu tạo, nguyên lý hoạt động cũng như cách lựa chọn loại van này sao cho phù hợp nhất với nhu cầu sử dụng. Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện về van khí nén 5/2, giúp bạn nắm vững những thông tin cần thiết để tối ưu hóa hệ thống của mình.

Tìm hiểu về van điện từ 5/2 không chỉ giúp bạn sử dụng hiệu quả mà còn là chìa khóa để bảo trì, khắc phục sự cố và nâng cao tuổi thọ thiết bị.

Van Khí Nén 5/2: Định Nghĩa và Vai Trò Quan Trọng

Van khí nén 5/2 là một dạng van điều khiển hướng khí, được thiết kế với 5 cổng (hay còn gọi là cửa) và 2 vị trí hoạt động. Điều này có nghĩa là van có khả năng điều hướng dòng khí nén qua hai trạng thái khác nhau, giúp kiểm soát linh hoạt các thiết bị chấp hành trong hệ thống khí nén.

Cụ thể, 5 cổng của van bao gồm: 1 cổng cấp khí nén chính (thường ký hiệu là P hoặc 1), 2 cổng phân chia khí ra (thường ký hiệu là A, B hoặc 2, 4) để cấp cho thiết bị và 2 cổng xả khí (thường ký hiệu là R, S hoặc 3, 5) để thoát khí dư ra môi trường. Hai vị trí của van cho phép luân chuyển dòng khí giữa các cổng theo hai sơ đồ kết nối khác nhau.

Hiện nay, van khí nén 5/2 được sử dụng rộng rãi để điều khiển các thiết bị như xi lanh khí nén tác động kép, các bộ truyền động khí nén (actuator) hay các cơ cấu chuyển động khác yêu cầu điều khiển hai chiều. Tùy thuộc vào tác động kích hoạt (cơ học, khí nén hoặc phổ biến nhất là điện từ), van sẽ chuyển trạng thái, từ đó thay đổi hướng dòng khí nén đến các cổng đầu ra. Sự đa dạng về mẫu mã và hãng sản xuất trên thị trường giúp người dùng dễ dàng lựa chọn loại van phù hợp với từng hệ thống cụ thể.

Cấu Tạo Cơ Bản của Van Khí Nén 5/2

Van khí nén 5/2 được cấu thành từ hai bộ phận chính, mỗi bộ phận giữ vai trò quan trọng trong quá trình vận hành:

Cuộn Coil Điện (Cuộn Hút)

Cuộn coil điện, hay còn gọi là cuộn hút, là trái tim của van điện từ 5/2. Đây là bộ phận nhận tín hiệu điện từ bên ngoài để tạo ra lực từ, giúp van chuyển đổi trạng thái. Khi được cấp nguồn điện một chiều (DC) hoặc xoay chiều (AC), cuộn coil sẽ sinh ra từ trường, hút piston hoặc con trượt bên trong thân van di chuyển.

Tùy thuộc vào yêu cầu của hệ thống, cuộn coil có thể được thiết kế để hoạt động với các mức điện áp khác nhau, phổ biến nhất là 24V hoặc 220V. Ví dụ, bạn có thể tham khảo thêm về van điện từ khí nén 220v để hiểu rõ hơn về ứng dụng của chúng trong các mạch điện công nghiệp.

Thân Van

Thân van là khối cấu trúc chính chứa các cổng khí và cơ cấu bên trong để điều hướng dòng khí. Với tổng cộng 5 cửa và 2 vị trí đảo chiều, thân van đảm bảo dòng khí được phân phối chính xác. Cụ thể:

Cổng cấp khí (P hoặc 1): Nơi khí nén từ nguồn cấp đi vào van.
Cổng ra (A, B hoặc 2, 4): Các cổng này phân phối khí nén đến thiết bị chấp hành (ví dụ: hai đầu của một xi lanh tác động kép).
Cổng xả (R, S hoặc 3, 5): Dùng để thoát khí nén đã sử dụng hoặc khí dư từ hệ thống ra ngoài, đảm bảo áp suất được kiểm soát.

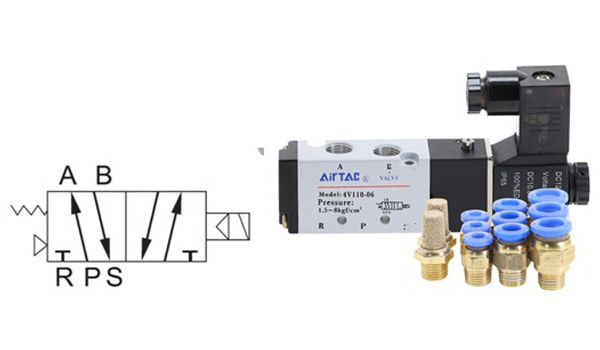

Sơ đồ cấu tạo chi tiết của van khí nén 5/2, minh họa các cổng và cuộn coil

Nguyên Lý Hoạt Động Của Van Khí Nén 5/2

Nguyên lý hoạt động của van khí nén 5/2 tương đối đơn giản nhưng hiệu quả. Van có hai trạng thái chính, được điều khiển bởi cuộn coil điện:

Trạng thái ban đầu (không cấp điện): Khi không có dòng điện cấp vào cuộn coil, van ở vị trí mặc định. Lúc này, cổng cấp khí (1) thường thông với một trong hai cổng ra (ví dụ: cổng 2), và cổng ra còn lại (cổng 4) sẽ thông với cổng xả (cổng 5). Piston hoặc con trượt bên trong van được giữ ở vị trí này nhờ lực lò xo.
Trạng thái hoạt động (có cấp điện): Khi cuộn coil điện được cấp nguồn, nó sẽ sinh ra lực từ, kéo piston hoặc con trượt dịch chuyển sang vị trí thứ hai. Lúc này, cổng cấp khí (1) sẽ thông với cổng ra còn lại (cổng 4), và cổng ra ban đầu (cổng 2) sẽ thông với cổng xả (cổng 3). Khi ngắt nguồn điện, lò xo bên trong van sẽ đẩy piston trở về vị trí ban đầu, đóng lỗ cấp khí và mở lỗ thoát khí tương ứng, cho phép khí nén thoát ra ngoài.

Sự chuyển đổi linh hoạt giữa hai trạng thái này giúp van 5/2 điều khiển hướng chuyển động của xi lanh hoặc các thiết bị khí nén khác một cách chính xác.

Phân Loại Van Khí Nén 5/2 Phổ Biến Trên Thị Trường

Trên thị trường hiện nay, van khí nén 5/2 được sản xuất bởi nhiều thương hiệu uy tín đến từ các quốc gia khác nhau, mỗi hãng mang đến những đặc điểm và ưu thế riêng biệt. Một số loại van điện từ 5/2 phổ biến và được tin dùng rộng rãi bao gồm:

Van điện từ 5/2 Airtac: Thương hiệu Đài Loan nổi tiếng với sản phẩm chất lượng tốt, giá cả phải chăng, phù hợp cho nhiều ứng dụng công nghiệp.
Van điện từ 5/2 SMC: Hãng Nhật Bản, được biết đến với độ chính xác cao, tuổi thọ bền bỉ và công nghệ tiên tiến, là lựa chọn hàng đầu cho các hệ thống yêu cầu khắt khe.
Van điện từ 5/2 TPC: Một thương hiệu Hàn Quốc, cung cấp các sản phẩm van khí nén với hiệu suất ổn định và mức giá cạnh tranh.
Van điện từ 5/2 Festo: Thương hiệu Đức, nổi tiếng về chất lượng cao cấp, thiết kế tối ưu và hiệu năng vượt trội trong các ứng dụng công nghiệp phức tạp.
Van điện từ 5/2 STNC, YPC: Các thương hiệu khác cũng cung cấp đa dạng sản phẩm, đáp ứng nhu cầu khác nhau của thị trường.

Ngoài việc phân loại theo thương hiệu, bạn có thể tìm hiểu thêm về các loại van khí nén dựa trên nhiều tiêu chí khác như kiểu điều khiển, kích thước cổng, vật liệu cấu tạo để lựa chọn sản phẩm phù hợp nhất với hệ thống của mình.

Hướng Dẫn Lựa Chọn Van Khí Nén 5/2 Phù Hợp Nhu Cầu

Việc lựa chọn đúng loại van khí nén 5/2 sẽ ảnh hưởng trực tiếp đến hiệu suất và độ bền của toàn bộ hệ thống. Dưới đây là những yếu tố quan trọng bạn cần cân nhắc:

1. Xác Định Kiểu Van và Mục Đích Sử Dụng

Đây là bước đầu tiên và quan trọng nhất. Bạn cần trả lời các câu hỏi sau để định hình lựa chọn:

Mục đích sử dụng chính của van là gì (điều khiển xi lanh, chuyển mạch khí…)?
Hệ thống của bạn sử dụng nguồn điện áp bao nhiêu (ví dụ: van điện từ khí nén 220v hay 24V DC)?
Ngân sách bạn có thể chi trả cho van là bao nhiêu?
Việc hiểu rõ nhu cầu sẽ giúp bạn thu hẹp phạm vi tìm kiếm.

2. Yếu Tố Công Nghệ Điều Khiển

Trên thị trường hiện có hai công nghệ chính cho van 5/2: van hoạt động bằng cơ (thường dùng nút nhấn, gạt tay) và van điện từ khí nén. Van điện từ 5/2 thường được ưa chuộng hơn nhờ khả năng điều khiển từ xa, tự động hóa cao, tiết kiệm công sức và mang lại sự tiện lợi vượt trội trong quá trình vận hành hệ thống.

3. Kích Thước Van và Lưu Lượng Khí

Kích thước của van khí nén 5/2 là một yếu tố không thể bỏ qua. Kích thước van (thường được đo bằng đường kính cổng kết nối) sẽ quyết định mức lưu lượng khí tối đa mà van có thể cho phép đi qua. Lựa chọn van có kích thước phù hợp với lưu lượng khí yêu cầu của hệ thống là rất quan trọng để đảm bảo hiệu suất hoạt động tối ưu và tránh tình trạng sụt áp hoặc quá tải.

4. Xem Xét Xuất Xứ và Thương Hiệu

Hiện nay có khá nhiều hãng sản xuất van khí nén 5/2 với chất lượng và giá cả khác nhau. Các thương hiệu nổi tiếng thường đi kèm với độ tin cậy cao và chế độ bảo hành tốt. Bạn nên cân nhắc điều kiện kinh tế và yêu cầu về chất lượng để chọn mua loại van có xuất xứ và thương hiệu phù hợp. Đầu tư vào một sản phẩm chất lượng từ nhà cung cấp uy tín sẽ giúp hệ thống của bạn hoạt động ổn định và bền bỉ hơn về lâu dài.

Hy vọng qua những thông tin vừa được chia sẻ, quý bạn đọc đã hiểu rõ hơn về van khí nén 5/2, bao gồm định nghĩa, cấu tạo, nguyên lý hoạt động và các yếu tố cần lưu ý khi lựa chọn. Việc nắm vững kiến thức này sẽ giúp bạn đưa ra quyết định thông minh, đảm bảo hiệu quả và an toàn cho hệ thống khí nén của mình. Để được tư vấn chi tiết hơn hoặc giải đáp mọi thắc mắc, đừng ngần ngại liên hệ với các chuyên gia của Linhkien283.
