Van Điện Từ 5/2: Hướng Dẫn Chi Tiết Từ Cấu Tạo Đến Nguyên Lý Hoạt Động

Van điện từ 5/2 là một thành phần không thể thiếu trong nhiều hệ thống tự động hóa hiện đại, đặc biệt là các hệ thống sử dụng khí nén. Tuy phổ biến, nhưng không phải ai cũng hiểu rõ về loại van này, từ cấu tạo bên trong đến cách thức nó vận hành. Bài viết này sẽ đi sâu giải thích chi tiết về van điện từ 5/2, giúp bạn có cái nhìn toàn diện và lựa chọn được sản phẩm phù hợp với nhu cầu của mình.

Van Điện Từ 5/2 Là Gì?

Van điện từ 5/2 là loại van điều khiển hướng dòng khí nén, được đặc trưng bởi 5 cổng kết nối và 2 vị trí làm việc.

• 5 Cổng: Bao gồm một cổng cấp khí nén chính (thường được ký hiệu là P hoặc 1), hai cổng làm việc (thường ký hiệu là A và B, hoặc 2 và 4) kết nối tới thiết bị chấp hành (như xi lanh khí nén, bộ truyền động), và hai cổng xả khí (thường ký hiệu là R và S, hoặc 3 và 5).
• 2 Vị Trí: Là hai trạng thái mà van có thể chuyển đổi giữa chúng để điều hướng dòng khí. Sự chuyển đổi vị trí này thường được điều khiển bởi tín hiệu điện từ (cuộn coil).

Chức năng chính của van điện từ 5/2 là điều khiển hoạt động của các thiết bị khí nén tác động kép, cho phép khí nén đi vào một bên của xi lanh trong khi xả khí ở bên còn lại, và ngược lại, từ đó kiểm soát hành trình tiến/lùi hoặc đóng/mở của thiết bị.

Cấu Tạo Chính Của Van Điện Từ 5/2

Van điện từ 5/2, giống như các loại van điện từ khác, có cấu tạo gồm hai bộ phận cơ bản và quan trọng nhất:

1. Cuộn Coil (Bộ phận điều khiển điện)

Đây là “trái tim” điều khiển hoạt động của van. Cuộn coil là một cuộn dây điện từ, khi được cấp nguồn điện (DC hoặc AC với các điện áp thông dụng như 24V, 110V, 220V), nó sẽ tạo ra một từ trường đủ mạnh để hút hoặc đẩy lõi van (piston/spool) bên trong thân van. Sự chuyển động của lõi van chính là yếu tố thay đổi vị trí làm việc của van. Loại điện áp sử dụng cần phải phù hợp với thông số kỹ thuật của cuộn coil.

2. Thân Van (Bộ phận cơ khí)

Thân van là phần vỏ chứa các cổng kết nối và cơ cấu điều hướng dòng khí, thường là một piston hoặc spool trượt. Thân van có 5 cổng như đã mô tả ở trên (P, A, B, R, S) và được thiết kế với các đường dẫn khí và vị trí làm kín để tại mỗi thời điểm, khí nén chỉ đi qua các đường dẫn được quy định bởi vị trí của piston/spool. Piston/spool này có thể được điều khiển bằng lực từ của cuộn coil hoặc lực cơ học (ví dụ: lò xo hồi vị).

Sơ đồ chi tiết cấu tạo bên trong van điện từ 5/2 khí nén

Nguyên Lý Hoạt Động Của Van Điện Từ 5/2

Nguyên lý hoạt động của van điện từ 5/2 dựa trên sự thay đổi vị trí của piston/spool bên trong thân van, được điều khiển bởi cuộn coil điện từ.

• Trạng thái ban đầu (Không cấp điện cho cuộn coil): Piston/spool ở một vị trí cố định (thường được giữ bởi lực lò xo hồi vị đối với van tác động đơn). Tại vị trí này, cổng cấp khí P được kết nối với một trong hai cổng làm việc (ví dụ: P thông A), cổng làm việc còn lại (B) được kết nối với một cổng xả (ví dụ: B thông S), và cổng xả còn lại (R) có thể bị chặn.
• Khi cấp điện cho cuộn coil: Cuộn coil tạo ra từ trường, hút hoặc đẩy piston/spool sang vị trí làm việc thứ hai. Ở vị trí này, kết nối các cổng sẽ thay đổi hoàn toàn. Cổng cấp khí P giờ đây được kết nối với cổng làm việc còn lại (P thông B), cổng làm việc ban đầu (A) được kết nối với cổng xả còn lại (A thông R), và cổng xả S có thể bị chặn. Dòng khí nén được đổi hướng.
• Khi ngắt điện khỏi cuộn coil: Tùy thuộc vào loại van:
  • Van tác động đơn (1 cuộn coil, 1 lò xo): Lực lò xo sẽ đẩy piston/spool trở lại vị trí ban đầu.
  • Van tác động kép (2 cuộn coil): Piston/spool sẽ giữ nguyên vị trí cuối cùng cho đến khi cuộn coil còn lại được cấp điện để chuyển về vị trí đối diện.

Quá trình chuyển đổi vị trí này diễn ra nhanh chóng, cho phép van điện từ 5/2 điều khiển chính xác và linh hoạt trạng thái của các thiết bị chấp hành khí nén.

Phân Loại Van Điện Từ 5/2

Van điện từ 5/2 có thể được phân loại dựa trên nhiều tiêu chí, nhưng phổ biến nhất là theo kiểu tác động và theo thương hiệu/nhà sản xuất:

• Theo kiểu tác động:
  • Van 5/2 tác động đơn (Single Solenoid): Có một cuộn coil điện từ và một lò xo hồi vị. Khi cấp điện, van chuyển vị trí. Khi ngắt điện, van tự động quay về vị trí ban đầu nhờ lò xo.
  • Van 5/2 tác động kép (Double Solenoid): Có hai cuộn coil điện từ ở hai đầu. Cấp điện cho cuộn coil thứ nhất, van chuyển sang vị trí 1 và giữ nguyên. Cấp điện cho cuộn coil thứ hai, van chuyển sang vị trí 2 và giữ nguyên. Van chỉ thay đổi vị trí khi có tín hiệu điện từ tác động.
• Theo thương hiệu: Trên thị trường có rất nhiều nhà sản xuất van điện từ 5/2 uy tín như Airtac, SMC, TPC, Festo, STNC, YPC, Parker, Rexroth, CKD, Koganei, v.v. Mỗi hãng có những dòng sản phẩm với đặc điểm, chất lượng và giá thành khác nhau.

Hướng Dẫn Lựa Chọn Van Điện Từ 5/2 Phù Hợp

Việc lựa chọn van điện từ 5/2 đúng loại là rất quan trọng để đảm bảo hệ thống hoạt động hiệu quả và bền bỉ. Dưới đây là các yếu tố chính cần cân nhắc:

1. Mục Đích Sử Dụng và Kiểu Điều Khiển

• Bạn cần điều khiển loại thiết bị nào? (Ví dụ: xi lanh tác động kép).
• Yêu cầu về điều khiển là gì? (Ví dụ: chỉ cần 2 trạng thái ON/OFF đơn giản thì van tác động đơn có thể phù hợp; cần giữ vị trí cuối cùng khi mất điện thì van tác động kép là lựa chọn tốt hơn).
• Điện áp điều khiển có sẵn là bao nhiêu? (24V DC, 220V AC, hay điện áp khác?). Cần chọn cuộn coil có điện áp phù hợp.
• Kiểu kích hoạt van là gì? (Điện từ là phổ biến nhất, nhưng đôi khi có van điều khiển bằng khí nén hoặc cơ học cho các ứng dụng đặc thù).

2. Kích Thước Cổng và Lưu Lượng Khí

Kích thước các cổng kết nối (thường đo bằng ren NPT, G, hoặc metric) quyết định khả năng lưu thông khí nén qua van. Cần chọn kích thước cổng phù hợp với đường ống dẫn khí trong hệ thống của bạn để đảm bảo lưu lượng khí đủ cung cấp cho thiết bị chấp hành hoạt động đúng công suất. Kích thước van cũng ảnh hưởng đến tốc độ phản ứng và hiệu quả của hệ thống khí nén.

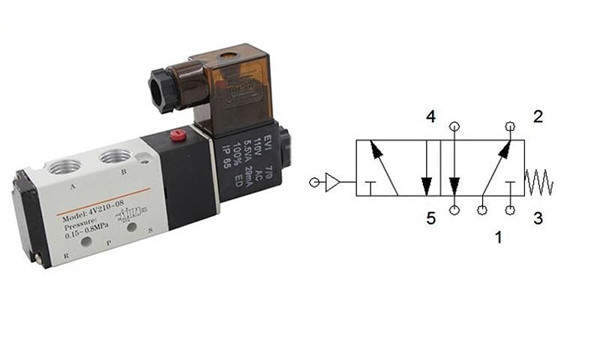

Ví dụ về các kích thước van điện từ 5/2 phổ biến trên thị trường

3. Môi Trường Làm Việc

Xem xét các yếu tố môi trường như nhiệt độ, độ ẩm, bụi bẩn, hóa chất, hay nguy cơ cháy nổ để chọn loại van có vật liệu chế tạo và tiêu chuẩn bảo vệ (IP rating) phù hợp, đảm bảo độ bền và an toàn khi vận hành.

4. Thương Hiệu và Chất Lượng

Các thương hiệu van khí nén nổi tiếng thường có chất lượng ổn định, độ bền cao và hiệu suất tin cậy. Tuy nhiên, giá thành có thể cao hơn. Cân nhắc giữa yêu cầu kỹ thuật, độ tin cậy cần thiết cho ứng dụng và ngân sách cho phép để đưa ra lựa chọn hợp lý nhất.

5. Giá Cả

Giá của van điện từ 5/2 rất đa dạng, phụ thuộc vào thương hiệu, kích thước, vật liệu, và tính năng đặc biệt. Sau khi xác định các yếu tố kỹ thuật cần thiết, hãy tìm hiểu và so sánh giá từ các nhà cung cấp uy tín để có được mức giá tốt nhất.

Kết Luận

Van điện từ 5/2 là một bộ phận cốt lõi trong hệ thống điều khiển khí nén, đóng vai trò quan trọng trong việc tự động hóa quy trình sản xuất và vận hành máy móc. Hiểu rõ về cấu tạo, nguyên lý hoạt động và các yếu tố cần thiết khi lựa chọn sẽ giúp bạn đưa ra quyết định chính xác, đảm bảo hệ thống hoạt động ổn định, hiệu quả và bền vững.
