Van Điện Từ Khí Nén 220V: Cấu Tạo, Tính Năng & Ứng Dụng Của AIRTAC 4V410-15

Trong các hệ thống tự động hóa công nghiệp hiện đại, van điện từ khí nén 220V đóng vai trò cực kỳ quan trọng, là “trái tim” điều khiển dòng khí nén đến các thiết bị chấp hành như xi lanh khí nén. Với khả năng vận hành ổn định và hiệu quả, dòng van này được ưa chuộng rộng rãi. Bài viết này sẽ đi sâu vào cấu tạo, thông số kỹ thuật và những ưu điểm nổi bật của một trong những model phổ biến nhất: AIRTAC 4V410-15, một loại van khí nén 5/2.

Tổng Quan Về Van Điện Từ Khí Nén AIRTAC 4V410-15 (5/2)

Van điện từ khí nén AIRTAC 4V410-15 là một thiết bị điều khiển khí nén hiệu quả, thuộc nhóm van 5 cổng 2 vị trí và sử dụng 1 đầu coil điện để kích hoạt. Được thiết kế để điều khiển các xi lanh khí nén tác động kép, nó giúp chuyển đổi trạng thái hoạt động của hệ thống một cách nhanh chóng và chính xác. Đây là lựa chọn lý tưởng cho nhiều ứng dụng công nghiệp cần độ tin cậy cao. Đối với các mạch điều khiển sử dụng điện áp xoay chiều, việc đảm bảo nguồn điện ổn định là rất quan trọng, tương tự như việc lựa chọn aptomat 1 pha 2 cực phù hợp để bảo vệ hệ thống điện tổng.

Cấu Tạo Bên Ngoài Chi Tiết Van AIRTAC 4V410-15

Để hiểu rõ hơn về cách hoạt động và ứng dụng, chúng ta cần tìm hiểu về cấu tạo bên ngoài của van:

• Mặt trước: Trên mặt trước của van, bạn sẽ dễ dàng nhận thấy các thông số kỹ thuật cơ bản như model sản phẩm (4V410-15), dải áp suất hoạt động (Pressure), cùng với sơ đồ hoạt động trực quan. Bên cạnh đó, phần quan trọng nhất đối với dòng van điện từ khí nén 220V là cuộn hút điện từ màu đen, nơi ghi rõ thông số điện áp sử dụng, ví dụ như “AC220V”.

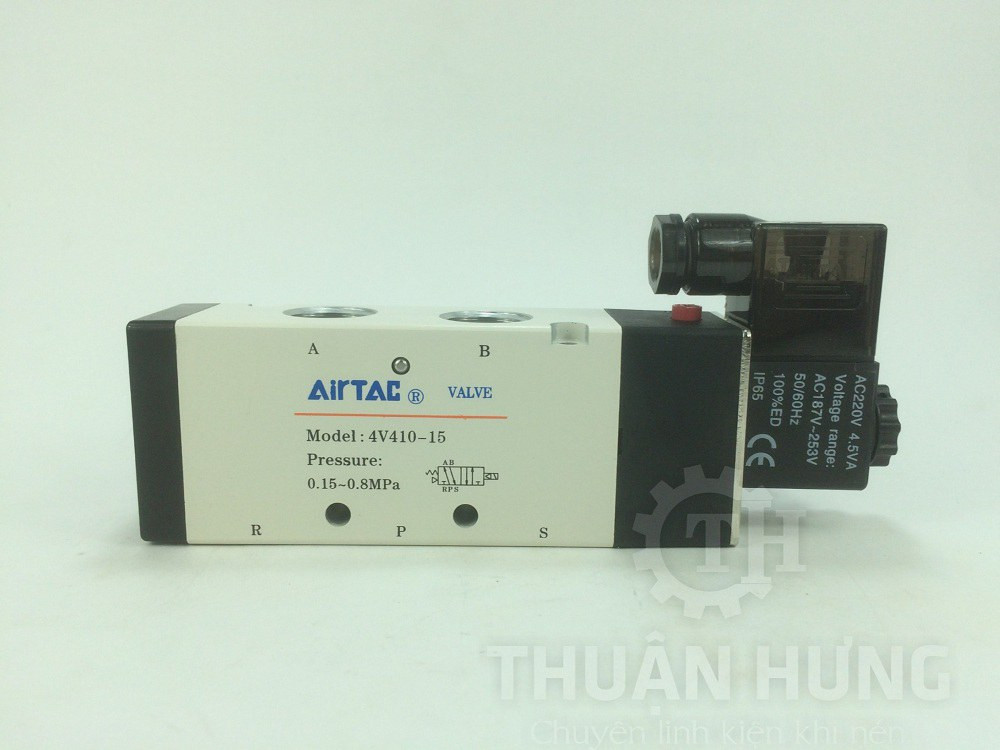

  Mặt trước van điện từ khí nén AIRTAC 4V410-15 hiển thị thông số và cuộn hút 220V

• Mặt dưới thân van: Thiết kế mặt dưới bao gồm 3 cổng kết nối. Cổng ở giữa là đường cấp áp suất khí nén vào, trong khi hai cổng hai bên là cổng xả. Để bảo vệ van khỏi bụi bẩn và giảm tiếng ồn khi khí thoát ra, chúng ta nên lắp thêm giảm thanh tại các cổng xả này. Kích thước cổng tiêu chuẩn là ren 21mm (1/2 inch).

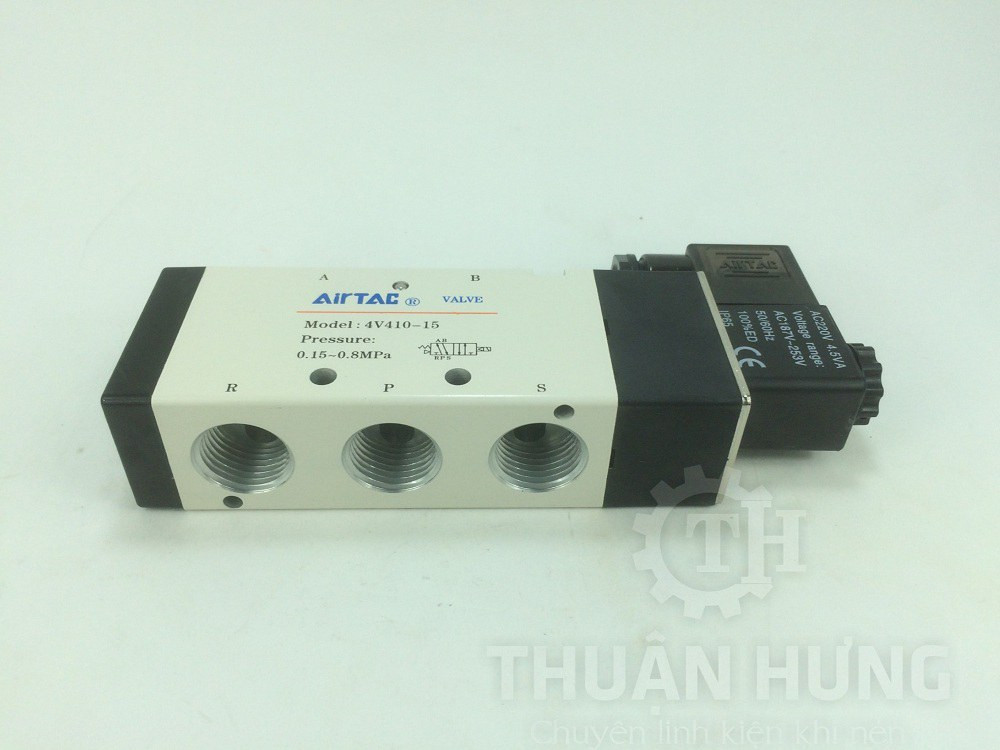

  Cổng cấp khí và cổng xả ở mặt dưới van điện từ AIRTAC 4V410-15

• Mặt trên van: Phía trên thân van được trang bị hai cổng, đây là nơi kết nối trực tiếp và đưa áp suất khí nén đến xi lanh. Bên cạnh đó, có một nút màu đỏ tiện lợi, đó là nút kích hoạt bằng tay (hay còn gọi là nút thử tay), cho phép người dùng kiểm tra hoạt động của van mà không cần cấp điện. Kích thước cổng ở đây cũng là ren 21mm (1/2 inch).

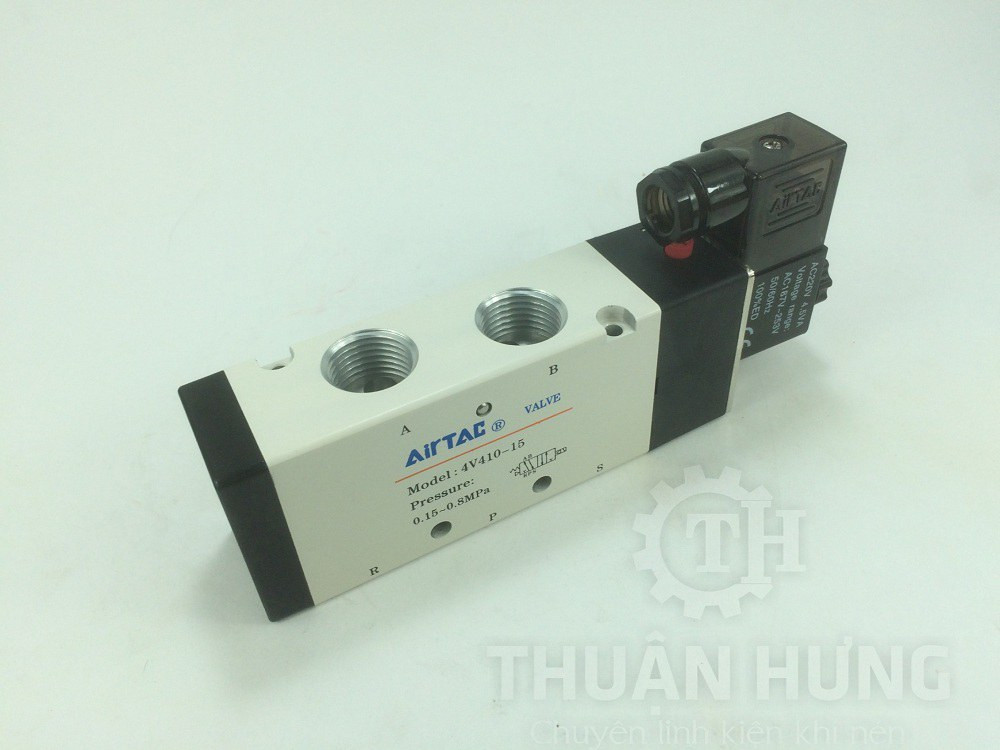

  Cổng kết nối xi lanh và nút thử tay trên van điện từ khí nén 4V410-15

• Mặt sau thân van: Mặt sau của van thường không chứa các cổng kết nối chính nhưng thể hiện tổng thể cấu trúc vỏ ngoài, giúp cố định van trong hệ thống.

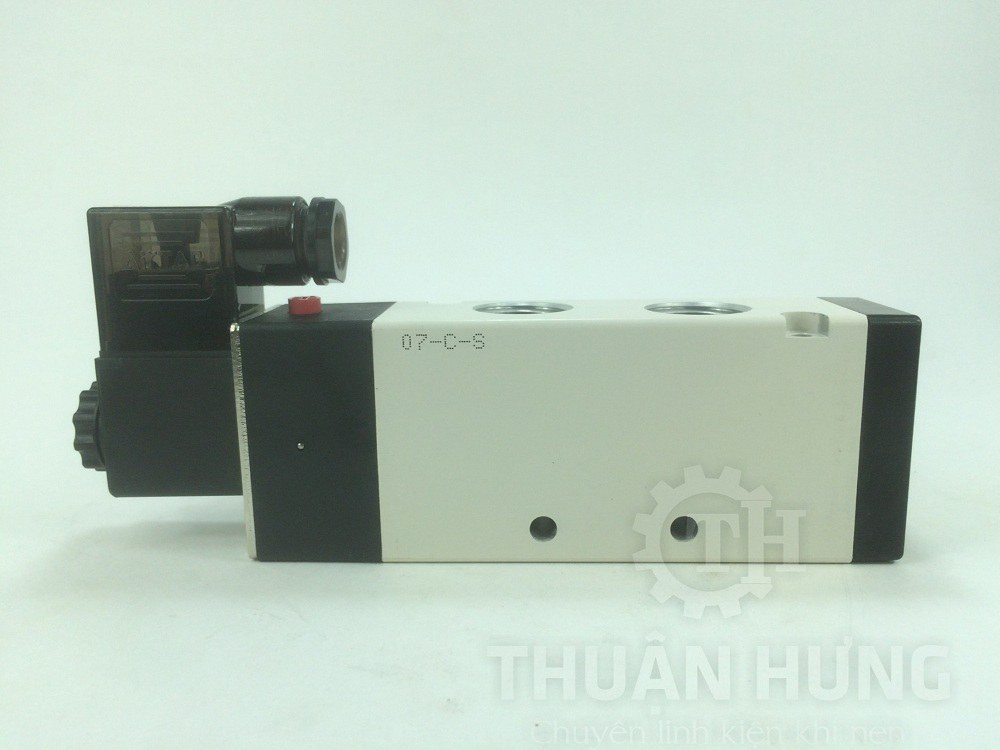

  Mặt sau của van điện từ khí nén AIRTAC 4V410-15, một góc nhìn khác về cấu tạo

• Cuộn hút điện từ (Coil điện): Đây là bộ phận cốt lõi giúp kích hoạt van. Cuộn hút điện từ sẽ tạo ra lực hút khi được cấp điện, làm chuyển đổi trạng thái của van. Mỗi cuộn coil được thiết kế để hoạt động với một điện áp cụ thể, ví dụ như AC220V, AC110V, DC24V, DC12V. Việc chọn đúng cuộn coil với điện áp phù hợp (như 220V trong trường hợp này) là cực kỳ quan trọng để đảm bảo van hoạt động ổn định và an toàn. Để theo dõi chính xác nguồn điện, bạn có thể tham khảo thêm về đồng hồ điện 1 pha trong các hệ thống điện dân dụng hoặc công nghiệp nhỏ.

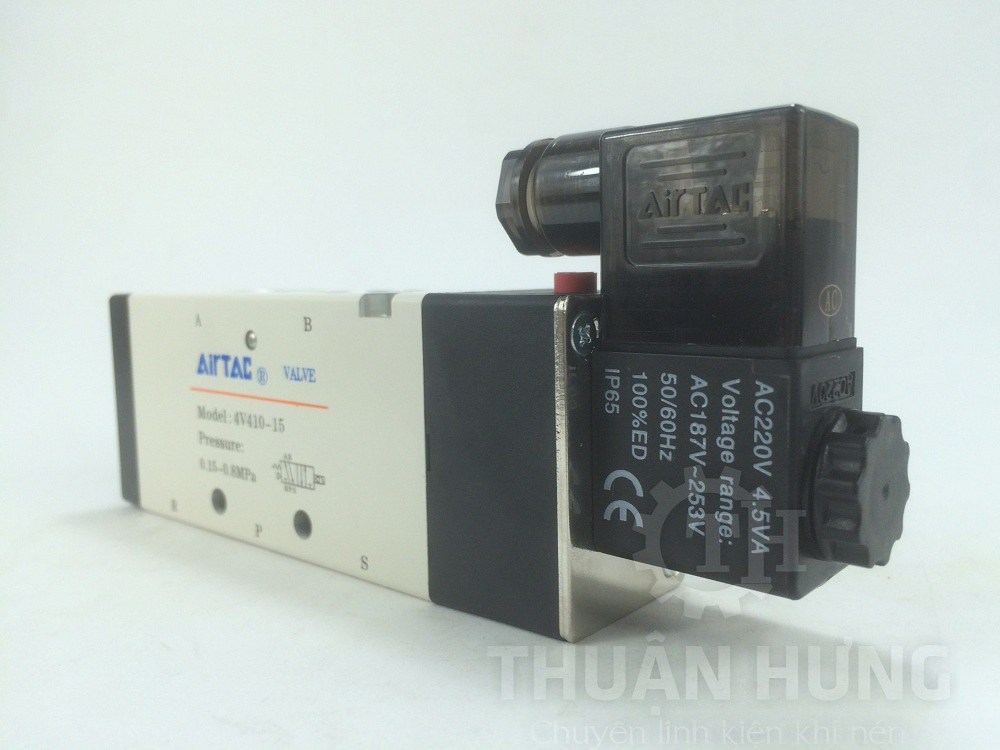

  Cuộn hút điện từ 220V của van khí nén AIRTAC 4V410-15

Thông Số Kỹ Thuật Và Ưu Điểm Nổi Bật Của AIRTAC 4V410-15

AIRTAC 4V410-15 là một van khí nén 5/2 (5 cổng, 2 vị trí) được điều khiển bằng điện một đầu coil. Đây là loại van lý tưởng cho việc điều khiển xi lanh khí nén tác động kép.

• Kích thước cổng: 1/2 inch (ren 21mm).
• Kích thước cổng xả: 1/2 inch (ren 21mm).
• Áp suất hoạt động: Từ 0.15 đến 0.8 MPa.
• Nhiệt độ hoạt động: -20 đến 70 độ C.
• Hãng sản xuất: AIRTAC (Đài Loan).

Trong dòng series 4V400, ngoài 4V410-15 (1 đầu coil điện), còn có các biến thể khác như:

• Van điện từ AIRTAC 4V420-15: Loại van khí nén 5/2 với 2 đầu coil điện (Ren 21mm), phù hợp cho các ứng dụng yêu cầu giữ vị trí sau khi ngắt điện.
• Van điện từ AIRTAC 4V430-15: Loại van khí nén 5/3 (5 cổng, 3 vị trí) với 2 đầu coil điện (Ren 21mm), cho phép dừng xi lanh ở vị trí giữa.

Những thông số và tính năng này giúp người dùng dễ dàng lựa chọn sản phẩm phù hợp với yêu cầu của hệ thống khí nén. Các thiết bị cơ khí như van khí nén thường cần được bảo trì định kỳ, tương tự như việc chăm sóc cho trục vít me đai ốc để đảm bảo độ chính xác và tuổi thọ.

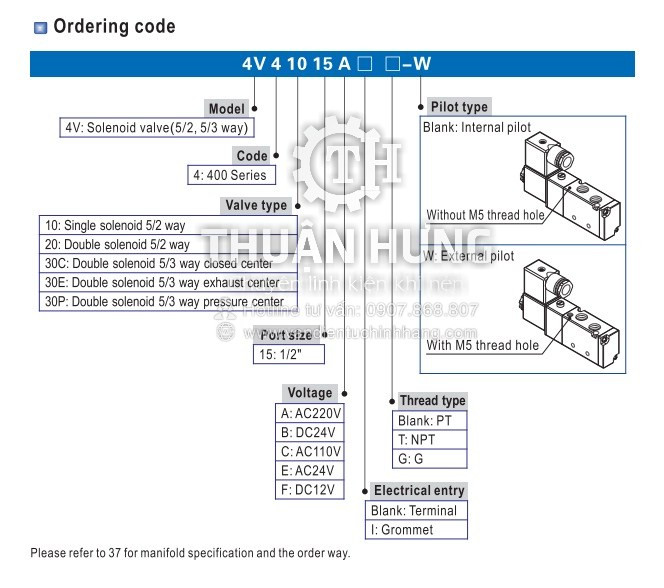

Sơ đồ cấu tạo bên trong van điện từ khí nén AIRTAC 4V410-15 (5 cổng 2 vị trí)

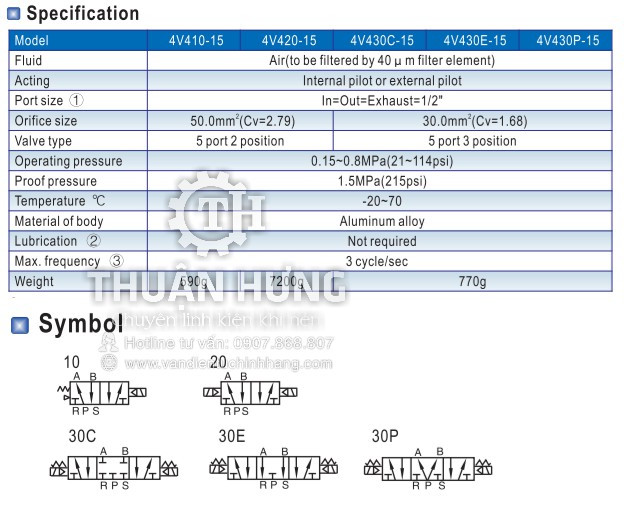

Ký hiệu sơ đồ mạch van điện từ khí nén 5/2 AIRTAC 4V410-15

Các Dòng Van Điện Từ Khí Nén AIRTAC Phổ Biến Khác

Bên cạnh dòng 4V400, AIRTAC còn cung cấp các series khác với kích thước nhỏ hơn nhưng vẫn giữ nguyên tính năng và nguyên lý hoạt động, đáp ứng đa dạng nhu cầu của thị trường:

• Series 4V300 (Ren 17mm):

  • 4V310-10: Van khí nén 5/2, 1 đầu coil điện.
  • 4V320-10: Van khí nén 5/2, 2 đầu coil điện.
  • 4V330-10: Van khí nén 5/3, 2 đầu coil điện.

• Series 4V200 (Ren 13mm):

  • 4V210-08: Van khí nén 5/2, 1 đầu coil điện.
  • 4V220-08: Van khí nén 5/2, 2 đầu coil điện.
  • 4V230-08: Van khí nén 5/3, 2 đầu coil điện.

• Series 4V100 (Ren 9.6mm):

  • 4V110-06: Van khí nén 5/2, 1 đầu coil điện.
  • 4V120-06: Van khí nén 5/2, 2 đầu coil điện.
  • 4V130-06: Van khí nén 5/3, 2 đầu coil điện.

Những dòng van này đều có sẵn các tùy chọn điện áp khác nhau, bao gồm cả van điện từ khí nén 220V, giúp người dùng dễ dàng lựa chọn phù hợp với hệ thống điện của mình. Trong một hệ thống điều khiển phức tạp, việc nắm vững các kiến thức về mạch điện là thiết yếu, chẳng hạn như hiểu biết về sơ đồ lắp đặt mạch điện cầu thang giúp tối ưu hóa việc bố trí dây dẫn và công tắc điều khiển. Các hệ thống lớn hơn có thể cần đến việc sử dụng khởi động từ 3 pha để điều khiển các động cơ công suất lớn.

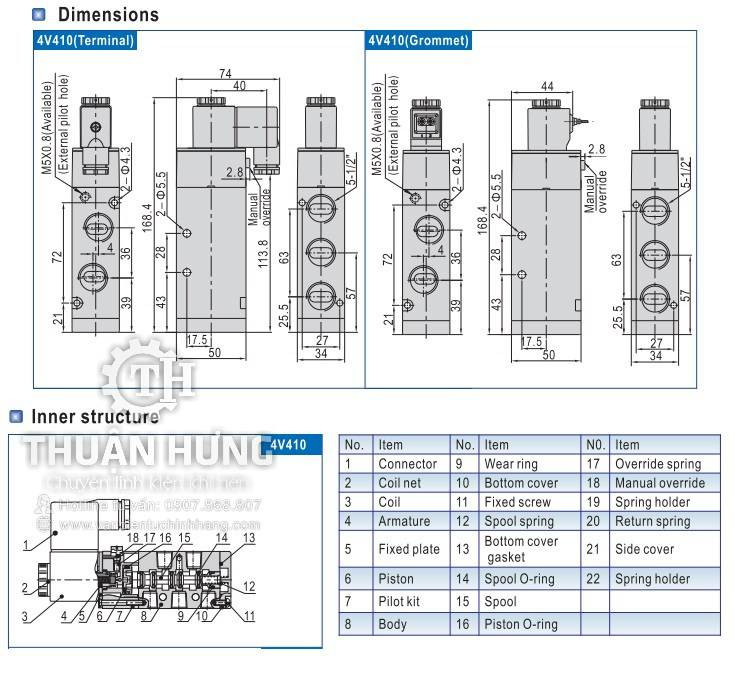

Bản vẽ kích thước chi tiết của van điện từ khí nén AIRTAC 4V410-15 với ren 21mm

Kết Luận

Việc lựa chọn đúng loại van điện từ khí nén 220V là yếu tố then chốt để đảm bảo hiệu suất và độ bền cho hệ thống tự động hóa của bạn. Với những thông tin chi tiết về cấu tạo, tính năng và các dòng sản phẩm liên quan của van AIRTAC 4V410-15, hy vọng bạn đã có cái nhìn tổng quan và sâu sắc hơn về thiết bị quan trọng này. Để tìm kiếm các loại linh kiện khí nén, máy in 3D, hay linh kiện cơ khí chất lượng cao, hãy ghé thăm Linhkien283 – địa chỉ uy tín cung cấp đa dạng sản phẩm đáp ứng mọi nhu cầu của bạn.
