Hướng Dẫn Chi Tiết Sơ Đồ Lắp Đặt Mạch Điện Cầu Thang An Toàn và Hiệu Quả

Mạch điện cầu thang, dù không quá phức tạp so với nhiều hệ thống điện khác, vẫn tiềm ẩn những rủi ro nếu người thực hiện thiếu kinh nghiệm hoặc không nắm vững nguyên lý. Việc lắp đặt sai cách không chỉ gây hư hỏng thiết bị mà còn có thể dẫn đến các sự cố nguy hiểm như chập cháy. Hiểu rõ các nguyên tắc và sơ đồ lắp đặt mạch điện cầu thang chính xác sẽ giúp bạn tự tin hơn trong việc thi công, đảm bảo an toàn và tối ưu hiệu quả sử dụng. Bài viết này từ Linhkien283 sẽ cung cấp cho bạn cái nhìn toàn diện về các thiết bị cần thiết và hướng dẫn cụ thể từng loại sơ đồ phổ biến, giúp bạn trang bị những kiến thức hữu ích để hoàn thiện hệ thống chiếu sáng cầu thang nhà mình một cách an toàn và tiện lợi nhất.

Các Thiết Bị Cơ Bản Cần Có Khi Lắp Đặt Mạch Điện Cầu Thang

Để quá trình lắp đặt sơ đồ mạch điện cầu thang diễn ra thuận lợi, việc chuẩn bị đầy đủ các thiết bị cần thiết là vô cùng quan trọng. Dưới đây là danh sách những vật tư không thể thiếu mà Linhkien283 tổng hợp để bạn tham khảo:

Aptomat hoặc Cầu Chì

Đây là thiết bị bảo vệ mạch điện không thể thiếu. Cầu chì hoặc aptomat 1 pha 2 cực có chức năng tự động ngắt mạch khi xảy ra hiện tượng quá tải, ngắn mạch, giúp ngăn ngừa chập cháy và bảo vệ toàn bộ hệ thống điện cũng như các thiết bị liên quan. Việc lựa chọn aptomat hay cầu chì phải dựa trên công suất của đèn và tổng tải của mạch để đảm bảo khả năng bảo vệ tối ưu.

Công Tắc Điện

Công tắc là “linh hồn” của mọi mạch điện chiếu sáng. Đối với mạch điện cầu thang, công tắc 3 cực (hay công tắc ba chiều) là loại phổ biến nhất. Thiết bị này có cấu tạo gồm ba chân nối dây, cho phép điều khiển bật/tắt đèn từ hai vị trí khác nhau (ví dụ: tầng 1 và tầng 2 của cầu thang). Ngoài ra, còn có công tắc 2 cực, thường dùng cho các mạch điện đơn giản hơn hoặc để điều khiển độc lập từng thiết bị.

Để phân biệt rõ hơn giữa hai loại này:

• Công tắc 2 cực: Có hai chốt (một tĩnh, một động), dùng để đóng hoặc ngắt một dây dẫn. Thường dùng cho các mạch điện đơn giản như đèn phòng ngủ, quạt…
• Công tắc 3 cực: Có ba chốt (hai tĩnh, một động), dùng để chuyển dòng điện. Nhờ đặc điểm này, nó cho phép người dùng điều khiển đèn bật/tắt ở bất kỳ vị trí công tắc nào trong sơ đồ mạch điện cầu thang.

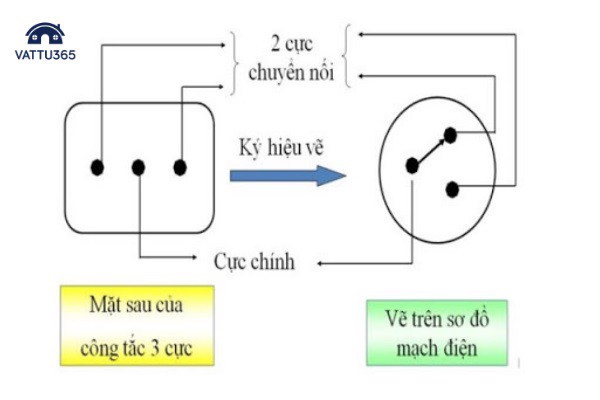

Sơ đồ mạch điện cầu thang công tắc 3 cựcSơ đồ mạch điện cầu thang sử dụng công tắc 3 cực

Bóng Đèn Chiếu Sáng

Đây là thiết bị phát sáng, giúp chiếu rọi lối đi cầu thang. Có nhiều loại bóng đèn phù hợp, từ đèn sợi đốt truyền thống đến đèn huỳnh quang, đèn compact, và đặc biệt phổ biến hiện nay là các loại đèn LED như đèn LED âm trần, đèn LED ốp trần, đèn treo tường hoặc đèn tường trang trí. Việc lựa chọn loại đèn phù hợp không chỉ đảm bảo ánh sáng cần thiết mà còn góp phần tăng tính thẩm mỹ cho không gian cầu thang.

Vật Tư Phụ Trợ Khác

Ngoài các thiết bị chính, bạn cũng cần chuẩn bị đầy đủ các vật tư phụ trợ và dụng cụ thi công như:

• Dây dẫn điện: Lựa chọn loại dây có tiết diện phù hợp với công suất của đèn để đảm bảo an toàn và tránh quá tải.
• Hộp nhựa hoặc hộp âm tường: Dùng để bảo quản các mối nối dây và mạch điện, tránh tác động trực tiếp từ môi trường bên ngoài gây hư hỏng hoặc nguy hiểm. Nên ưu tiên hộp điện có khả năng chống ẩm, chống nước nếu lắp đặt ở khu vực có độ ẩm cao.
• Dụng cụ chuyên dụng: Tua vít, kìm điện, kìm tuốt dây điện, khoan cầm tay, bút thử điện, dao nhỏ, giấy ráp, v.v. để hỗ trợ quá trình đấu nối được chính xác và an toàn. Nếu cần các thiết bị phức tạp hơn, như đồng hồ đo điện áp để kiểm tra, hoặc súng khò nhiệt cầm tay để thi công các mối nối co nhiệt, hãy đảm bảo chúng có sẵn.

Hướng Dẫn Chi Tiết Các Sơ Đồ Lắp Đặt Mạch Điện Cầu Thang Phổ Biến

Để thi công mạch đèn cầu thang một cách đơn giản, an toàn và nhanh chóng, việc có một sơ đồ lắp đặt mạch điện cầu thang kỹ lưỡng là điều kiện tiên quyết. Dưới đây là hướng dẫn cụ thể cho từng loại sơ đồ, từ cơ bản đến nâng cao, giúp bạn dễ dàng thực hiện.

Sơ Đồ Mạch Điện Cầu Thang 2 Công Tắc 1 Bóng Đèn

Đây là sơ đồ nguyên lý mạch điện cầu thang phổ biến nhất, cho phép điều khiển một bóng đèn từ hai vị trí khác nhau. Ví dụ điển hình là khi bạn có một bóng đèn ở giữa cầu thang để chiếu sáng toàn bộ lối đi từ tầng 1 lên tầng 2. Với sơ đồ này, bạn có thể bật/tắt đèn từ cả tầng 1 và tầng 2, mang lại sự tiện lợi tối đa.

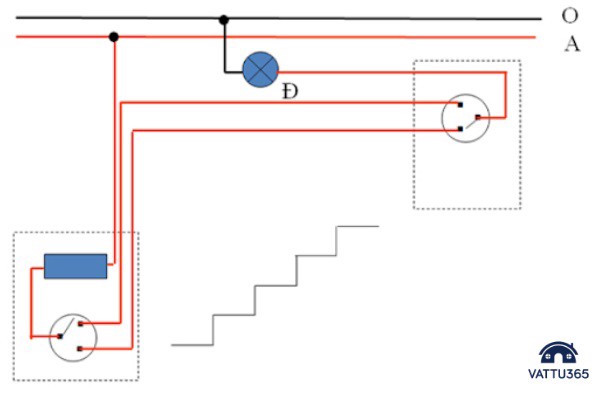

Mạch điện cầu thang 2 công tắc 1 bóng đènSơ đồ mạch điện cầu thang 2 công tắc 1 bóng đèn

Vật tư cần thiết:

• 1 Aptomat/Cầu chì (chọn loại phù hợp với công suất đèn).
• 2 Công tắc 3 cực.
• 1 Bóng đèn.

Cách đấu nối:
Vị trí lắp đặt bóng đèn thường là ở chiếu nghỉ cầu thang để ánh sáng phân bổ đều. Sơ đồ mạch điện cầu thang này hoạt động như sau:

• Một đầu nối của bóng đèn được cấp nguồn pha trung tính (pha âm) của điện lưới 220VAC.
• Đầu còn lại của bóng đèn được nối vào điểm chung của công tắc điện thứ nhất (công tắc ở tầng 2).
• Đầu nguồn điện 220VAC (pha nóng/dương) được nối qua cầu chì, sau đó nối tiếp vào điểm chung của công tắc thứ hai (công tắc ở tầng 1).
• Hai tiếp điểm còn lại của mỗi công tắc 3 cực sẽ được nối chéo với nhau. Khi một công tắc thay đổi trạng thái, mạch sẽ được đóng hoặc ngắt, cho phép điều khiển đèn từ cả hai vị trí.

Sơ Đồ Mạch Điện Cầu Thang 2 Công Tắc 2 Bóng Đèn Độc Lập

Dạng sơ đồ này được áp dụng khi người dùng muốn điều khiển hai bóng đèn riêng biệt từ hai vị trí khác nhau, thường là đặt bóng đèn ở vị trí đầu và cuối cầu thang. Mỗi công tắc sẽ điều khiển một bóng đèn riêng, không liên quan đến bóng đèn còn lại.

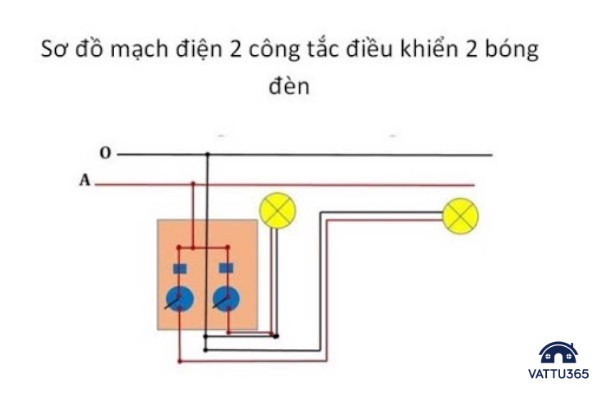

Mạch điện cầu thang 2 công tắc 2 bóng đènSơ đồ mạch điện cầu thang 2 công tắc 2 bóng đèn

Vật tư cần thiết:

• 1 Aptomat/Cầu chì.
• 2 Công tắc 2 cực.
• 2 Bóng đèn.

Cách đấu nối và hoạt động:
Trong sơ đồ này, mỗi công tắc 2 cực sẽ được đấu nối riêng biệt với một bóng đèn. Khi bật/tắt một công tắc, chỉ có bóng đèn tương ứng với công tắc đó hoạt động. Cách đấu nối này đơn giản hơn nhưng lại không cho phép điều khiển một đèn từ nhiều vị trí.

Sơ Đồ Mạch Điện Cầu Thang 3 Công Tắc 2 Bóng Đèn (Cho Nhà Nhiều Tầng)

Đối với các không gian nhà ở rộng từ 3 tầng trở lên, việc lắp đặt mạch điện cầu thang 3 công tắc 2 bóng đèn là một giải pháp tiện lợi. Sơ đồ này cho phép bật hoặc tắt bóng đèn từ ba vị trí khác nhau (ví dụ: tầng 1, tầng 2 và tầng 3), tiết kiệm thời gian và công sức. Sơ đồ đấu mạch điện cầu thang này thường được dùng để thắp sáng lối đi giữa các tầng, ví dụ bóng đèn thứ nhất ở lối đi giữa tầng 1 và 2, bóng đèn thứ hai ở cầu thang 2 và 3.

Vật tư cần thiết:

• 1 Aptomat/Cầu chì.
• 3 Công tắc 3 cực.
• 2 Bóng đèn.

Cách đấu nối và hoạt động:

• Trường hợp 1: Khi bạn ở tầng 1 và bật công tắc đèn, cả hai bóng đèn sẽ sáng, giúp chiếu sáng rõ toàn bộ cầu thang lên tầng trên.

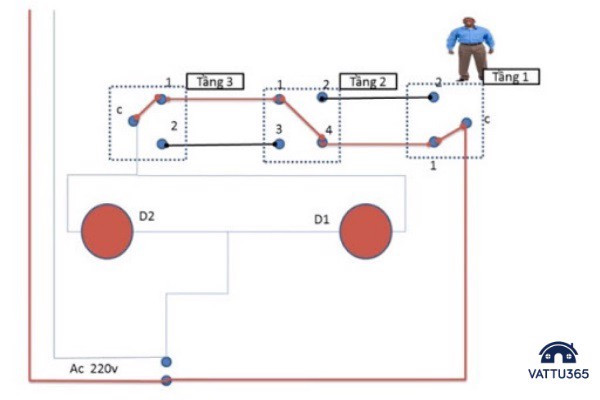

  Mạch điện cầu thang 3 công tắc 2 bóng đèn cho nhà 3 tầngMạch điện cầu thang 3 công tắc 2 bóng đèn cho nhà 3 tầng

• Trường hợp 2: Khi di chuyển lên tầng 2, bạn có thể tắt đèn. Khi đó, cả hai bóng đèn đều tắt. Ngược lại, nếu muốn tiếp tục di chuyển lên tầng 3, bạn có thể bật đèn trở lại.

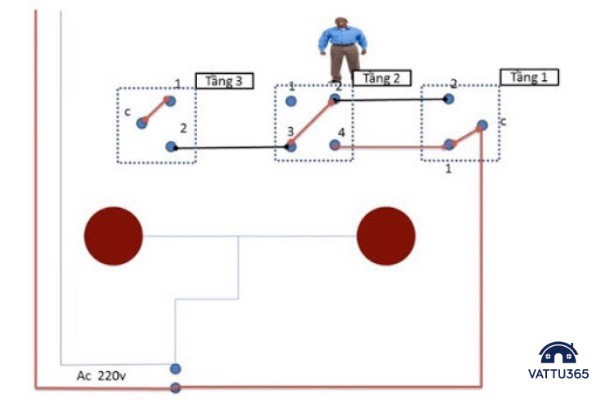

  Mạch điện cầu thang 3 công tắc 2 bóng đènSơ đồ nguyên lý mạch điện cầu thang 3 công tắc 2 bóng đèn

• Trường hợp 3: Khi đã lên đến tầng 3, bạn có thể tắt đèn để tiết kiệm điện năng. Tương tự, nếu muốn di chuyển xuống tầng 2 hoặc tầng 1, bạn có thể dùng công tắc ở tầng 3 để bật đèn. Đây là cách lắp mạch điện cầu thang tiện lợi nhất cho căn hộ có 3 tầng hiện nay.

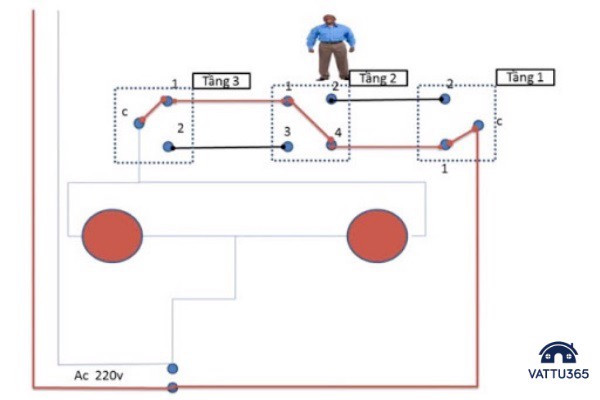

  Cách lắp mạch cầu thang 3 công tắc 2 bóng đènHướng dẫn cách lắp mạch cầu thang 3 công tắc 2 bóng đèn

Mở Rộng: Sơ Đồ Mạch Điện Cầu Thang Với Công Tắc Trung Gian (3 Công Tắc 1 Bóng Đèn)

Đối với những cầu thang dài hoặc có nhiều hơn hai điểm điều khiển (ví dụ, bạn muốn bật/tắt đèn từ tầng 1, tầng 2 và tầng 3 chỉ với một bóng đèn duy nhất), bạn sẽ cần sử dụng thêm một công tắc trung gian (công tắc 4 cực hoặc 6 cực). Công tắc trung gian này sẽ được đặt giữa hai công tắc 3 cực ở hai đầu mạch, giúp mở rộng khả năng điều khiển. Cách đấu nối này thường phù hợp cho việc lắp đặt đèn chùm cầu thang đôi hoặc các khu vực cần nhiều điểm điều khiển.

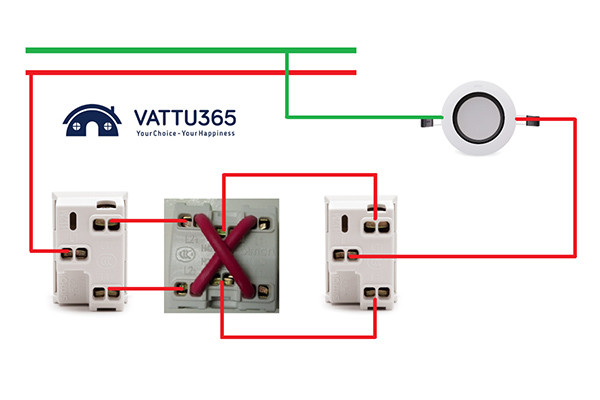

Mạch điện cầu thang 3 công tắc 1 bóng đènSơ đồ mạch điện cầu thang với 3 công tắc và 1 bóng đèn

Xu Hướng Hiện Đại: Mạch Điện Cầu Thang Cảm Ứng Thông Minh

Với sự phát triển của công nghệ, mạch điện cầu thang cảm ứng đang trở thành lựa chọn ưu việt, mang lại vẻ đẹp tinh tế và tiện nghi tối đa. Hệ thống này thường sử dụng cảm biến chuyển động hoặc cảm biến hồng ngoại để tự động bật đèn khi có người di chuyển và tắt khi không còn ai, giúp tiết kiệm điện năng đáng kể.

Ví dụ, với một cầu thang có 25 bậc, mỗi bậc có thể được trang bị một dải đèn LED nhỏ. Dây pha âm được đi âm dọc theo từng bậc (tổng cộng 25 sợi), và một sợi dây pha dương chung kéo dài từ bậc đầu tiên đến bậc cuối cùng. Dây dương sẽ nối với dây âm của từng bậc thông qua mạch cảm biến. Toàn bộ hệ thống được đấu nối vào tủ điện/bảng điện. Để đảm bảo tính thẩm mỹ và an toàn, bảng điện thường được lắp âm tường hoặc dưới gầm cầu thang.

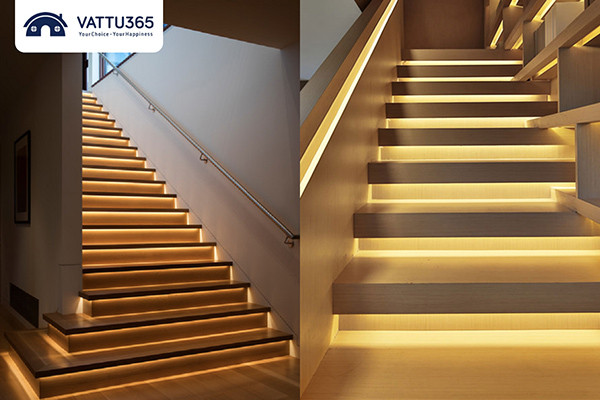

Mạch điện cầu thang cảm ứng siêu đẹp và tinh tếThiết kế mạch điện cầu thang cảm ứng mang lại sự tiện nghi và vẻ đẹp hiện đại

Lắp Đặt Mạch Điện Cầu Thang Cho Nhà 4 Tầng Trở Lên

Tương tự như mạch điện cho nhà 3 tầng, sơ đồ đấu mạch điện cầu thang cho nhà 4 tầng hoặc nhiều tầng hơn chỉ cần bổ sung thêm công tắc và bóng đèn tương ứng với số tầng. Mỗi tầng sẽ có một bóng đèn đặt ở vị trí giữa cầu thang nối các tầng. Tùy theo sơ đồ mạch điện cầu thang nhiều tầng mà bạn cần chuẩn bị số lượng vật tư phù hợp. Điểm cốt lõi vẫn là khả năng bật/tắt đèn từ bất kỳ tầng nào.

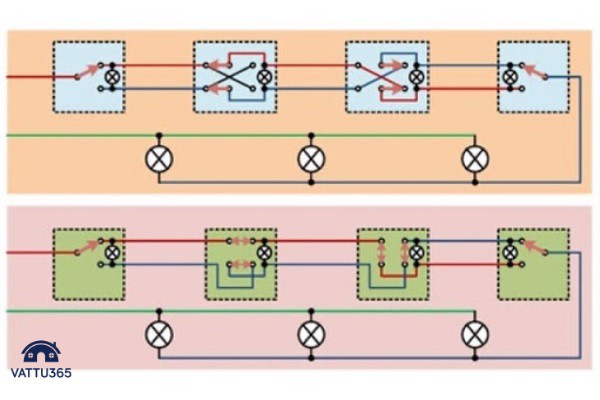

Sơ đồ mạch điện cầu thang 4 tầngSơ đồ mạch điện cầu thang cho nhà 4 tầng

Vật tư cần thiết cho nhà 4 tầng:

• 1 Aptomat/Cầu chì.
• 4 Công tắc 3 cực (hoặc kết hợp công tắc 3 cực và công tắc trung gian nếu cần).
• 3 Bóng đèn.

Cách hoạt động:
Mặc dù cách lắp mạch điện cầu thang 4 tầng có phần phức tạp hơn đôi chút, nhưng lợi ích lớn nhất là bạn có thể điều khiển đèn ở bất kỳ tầng nào. Ví dụ, bạn đang ở tầng 3 vẫn có thể bật được bóng đèn của tầng 4, đồng thời tắt được đèn của tầng 1. Sơ đồ mạch điện cầu thang 4 tầng không có quá nhiều khác biệt về nguyên lý so với 3 tầng, chỉ đơn giản là mở rộng thêm số lượng công tắc và đèn, với phần công tắc luôn có thêm một điểm chung để kết nối liên thông. Nếu bạn muốn kiểm tra mạch điện tử, một linh kiện như 6es7221-1bh32-0xb0 có thể là một phần của hệ thống điều khiển thông minh.

Những Lưu Ý Quan Trọng Khi Thi Công Mạch Điện Cầu Thang

Khi lựa chọn, mua sắm và lắp đặt công tắc điện cũng như toàn bộ hệ thống mạch điện cầu thang, bạn cần lưu ý những điều sau để đảm bảo an toàn tuyệt đối và hiệu quả sử dụng lâu dài:

• Đảm bảo an toàn điện: Luôn ngắt nguồn điện tổng trước khi thực hiện bất kỳ thao tác đấu nối hay kiểm tra nào. Sử dụng bút thử điện để xác nhận không còn dòng điện. Đeo găng tay cách điện và sử dụng các dụng cụ bảo hộ cần thiết.
• Chọn vị trí lắp đặt hợp lý: Lắp đặt công tắc ở những vị trí thuận lợi, gần cửa ra vào hoặc ở đầu/cuối mỗi tầng cầu thang. Điều này giúp người dùng dễ dàng thao tác bật/tắt đèn một cách nhanh chóng và linh hoạt, tạo cảm giác thoải mái và tiện nghi.
• Kiểm tra kỹ lưỡng trước khi vận hành: Sau khi hoàn tất việc lắp đặt, hãy kiểm tra lại toàn bộ hệ thống. Đảm bảo các mối nối trong bảng điện chắc chắn, an toàn và gọn gàng. Kiểm tra độ thông mạch của các dây điện. Chỉ khi mọi thứ đã ổn định, hãy cấp nguồn điện và bắt đầu vận hành thử để xem kết quả.
• Chất lượng vật tư: Luôn ưu tiên sử dụng các thiết bị điện chính hãng, có nguồn gốc rõ ràng và đạt tiêu chuẩn an toàn. Chất lượng dây dẫn, công tắc, bóng đèn… ảnh hưởng trực tiếp đến độ bền, hiệu suất và sự an toàn của hệ thống.
• Tránh nơi ẩm ướt: Không lắp đặt công tắc điện ở những nơi ẩm ướt như phòng tắm hoặc ngoài trời không có mái che. Nếu buộc phải lắp đặt ở những vị trí này, hãy cân nhắc lựa chọn các loại công tắc có khả năng chống nước, chống ẩm tốt để đảm bảo độ bền và an toàn. Nếu bạn đang cân nhắc lắp đặt một hệ thống phức tạp hơn, có thể cần đến một biến tần 1 pha ra 3 pha để cung cấp nguồn điện cho các thiết bị công nghiệp hoặc phức tạp hơn.

Kết Luận

Việc lắp đặt sơ đồ mạch điện cầu thang không chỉ là một công việc kỹ thuật mà còn là yếu tố quan trọng góp phần tạo nên sự tiện nghi và an toàn cho ngôi nhà của bạn. Hy vọng qua bài chia sẻ này, bạn đã nắm được những kiến thức cơ bản về các thiết bị cần thiết và cách thức thi công các sơ đồ mạch điện cầu thang phổ biến. Dù là sơ đồ 2 công tắc 1 bóng đơn giản hay hệ thống cảm ứng thông minh cho nhà nhiều tầng, sự cẩn trọng và hiểu biết đúng đắn luôn là chìa khóa để đạt được kết quả tốt nhất.
