Đồng Hồ Đo Điện Áp: Hướng Dẫn Sử Dụng & Mẹo Đọc Kết Quả Chính Xác

Trong thế giới của điện và điện tử, việc nắm bắt chính xác các thông số là chìa khóa để đảm bảo an toàn, hiệu suất và sự ổn định của mọi hệ thống. Một trong những thiết bị không thể thiếu cho bất kỳ kỹ sư, thợ điện hay người yêu công nghệ nào chính là đồng hồ đo điện áp. Đây không chỉ là một dụng cụ kiểm tra đơn thuần mà còn là người bạn đồng hành tin cậy, giúp chúng ta hiểu rõ “sức khỏe” của dòng điện. Bài viết này sẽ đi sâu vào chức năng, cách sử dụng chi tiết và những lưu ý quan trọng để bạn có thể tận dụng tối đa công cụ hữu ích này, đồng thời đảm bảo an toàn tuyệt đối khi thao tác.

Bạn có biết, bên cạnh việc đo điện áp, đồng hồ vạn năng hiện đại còn có thể giúp bạn kiểm tra nhiều thông số khác như dòng điện hay điện trở? Để hiểu rõ hơn về các thiết bị đo lường chuyên dụng, bạn có thể tìm hiểu thêm về đồng hồ đo dòng điện – một công cụ thiết yếu khác trong lĩnh vực điện.

Đồng Hồ Đo Điện Áp Là Gì? Vì Sao Cần Thiết?

Đồng hồ đo điện áp, thường được biết đến dưới tên gọi phổ biến hơn là đồng hồ vạn năng (multimeter), là một thiết bị chuyên dụng được thiết kế để kiểm tra và xác định giá trị của điện áp. Thiết bị này có khả năng đo cả dòng điện xoay chiều (AC) và dòng điện một chiều (DC), từ đó giúp người dùng nắm bắt chính xác tình trạng điện áp trong các mạch điện, thiết bị hoặc nguồn cung cấp. Việc này cực kỳ quan trọng để đảm bảo rằng hệ thống hoạt động ở công suất tối ưu và phát hiện sớm các vấn đề tiềm ẩn.

Điểm nổi bật của những chiếc đồng hồ đo điện áp hiện đại là thiết kế nhỏ gọn, cầm tay tiện lợi và trọng lượng nhẹ. Điều này cho phép các kỹ sư, thợ điện dễ dàng mang theo bên mình để sử dụng mọi lúc, mọi nơi khi cần kiểm tra hoặc khắc phục sự cố.

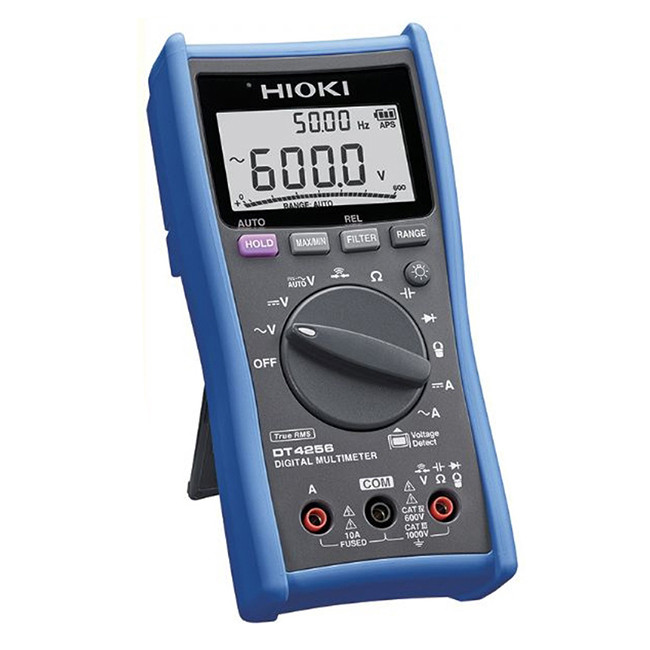

Đồng hồ vạn năng đo điện áp cầm tay

Hướng Dẫn Chi Tiết Cách Sử Dụng Đồng Hồ Đo Điện Áp

Việc sử dụng đồng hồ đo điện áp không hề phức tạp như nhiều người vẫn nghĩ. Chỉ cần bạn làm quen với các thông số cơ bản và thực hiện đúng theo các bước hướng dẫn dưới đây, bạn sẽ nhanh chóng có được kết quả chính xác.

Đo Điện Áp Xoay Chiều (AC) Chuẩn Xác

Điện áp xoay chiều (Alternating Current – AC) là loại điện áp phổ biến trong các hệ thống điện gia đình và công nghiệp. Để đo điện áp AC bằng đồng hồ vạn năng, bạn cần thực hiện theo quy trình sau:

Bước 1: Chuyển thang đo. Đầu tiên, hãy xoay núm chọn chức năng về thang đo ACV (hoặc V~), thường được ký hiệu bằng chữ “V” có dấu ngã (~) bên cạnh hoặc biểu tượng sóng sin.
Bước 2: Cắm que đo. Cắm que đo màu đen vào cổng “COM” (common – chung) và que đo màu đỏ vào cổng “V/Ω” (V-ohm) hoặc cổng có ký hiệu đo điện áp.
Bước 3: Chọn thang đo phù hợp. Đặt thang đo AC cao hơn mức điện áp bạn dự kiến cần đo một nấc. Ví dụ, nếu bạn muốn đo điện áp AC 220V, hãy chọn thang đo 250V hoặc cao hơn (ví dụ: 600V nếu có). Điều này giúp bảo vệ đồng hồ và đảm bảo độ chính xác.
Bước 4: Đặt que đo. Đặt hai đầu que đo vào hai điểm cần đo trong mạch điện hoặc ổ cắm. Khi đo điện áp xoay chiều, bạn không cần quan tâm đến cực tính của đồng hồ (nghĩa là không cần phân biệt que đỏ với cực dương hay que đen với cực âm).
Bước 5: Đọc kết quả. Đọc giá trị hiển thị trên màn hình đồng hồ số hoặc vạch kim đối với đồng hồ kim.

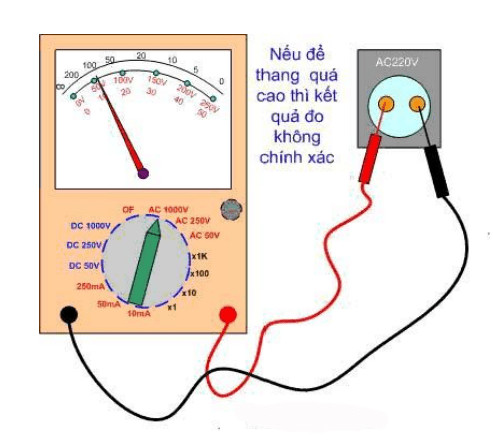

Các bước đo điện áp xoay chiều bằng đồng hồ

Đo Điện Áp Một Chiều (DC) Hiệu Quả

Điện áp một chiều (Direct Current – DC) thường có trong pin, ắc quy, nguồn điện từ adapter hoặc các mạch điện tử. Các bước đo điện áp DC cũng khá tương tự:

Bước 1: Chuyển thang đo. Xoay núm chọn chức năng về thang đo DCV (hoặc V-), thường được ký hiệu bằng chữ “V” với một đường thẳng và một đường đứt đoạn bên dưới, hoặc biểu tượng đường thẳng.
Bước 2: Cắm que đo. Tương tự như đo AC, cắm que đo màu đen vào cổng “COM” và que đo màu đỏ vào cổng “V/Ω” hoặc cổng đo điện áp.
Bước 3: Chọn thang đo phù hợp. Chọn thang đo DC cao hơn mức điện áp bạn dự kiến cần đo một nấc. Ví dụ, nếu bạn đo pin 9V, hãy chọn thang đo 10V hoặc 20V (tùy loại đồng hồ).
Bước 4: Đặt que đo. Đặt que đo màu đỏ vào cực dương (+) của nguồn điện và que đo màu đen vào cực âm (-). Việc đặt đúng cực tính là rất quan trọng khi đo DC để có được giá trị chính xác và không làm hỏng thiết bị.
Bước 5: Đọc kết quả. Đọc giá trị hiển thị trên màn hình. Nếu bạn cắm ngược cực, đồng hồ số có thể hiển thị dấu âm (-) trước giá trị, còn đồng hồ kim sẽ báo ngược kim.

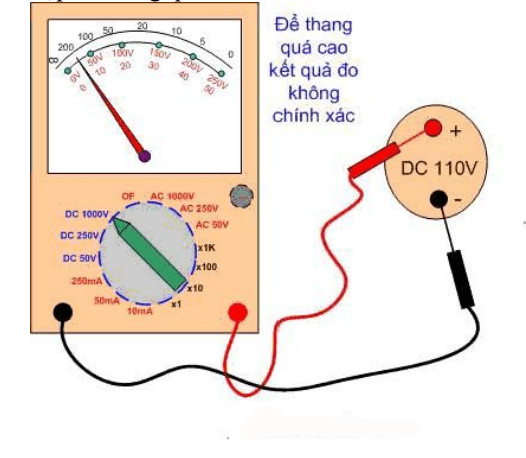

Hướng dẫn đo điện áp một chiều DC bằng đồng hồ vạn năng

Để có cái nhìn toàn diện hơn về cách các thành phần điện tương tác trong một hệ thống, bạn có thể tham khảo thêm về mạch điện sao tam giác – một cấu hình phổ biến trong các ứng dụng công nghiệp.

Mẹo Đọc Kết Quả Trên Đồng Hồ Đo Điện Áp Kim Chính Xác

Với các loại đồng hồ đo điện áp kim (analog multimeter), việc đọc kết quả có thể hơi khó khăn đối với người mới bắt đầu. Dưới đây là một số mẹo để bạn đọc chính xác các trị số đo được.

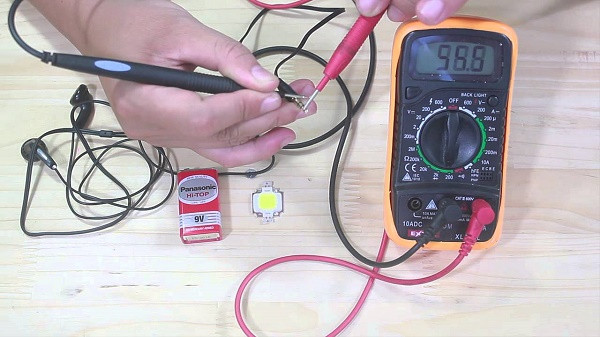

Hướng dẫn đọc chỉ số trên đồng hồ đo điện áp kim

Đọc Kết Quả Đo Điện Áp DC

Khi đo điện áp một chiều (DC), bạn sẽ đọc giá trị trên vạch chỉ số DCV.A (thường là hàng thứ hai từ trên xuống, có ghi DCV.A hoặc DC mA).

Quy tắc chung: Bạn cần xem thang đo đang sử dụng tương ứng với vạch chia nào trên mặt đồng hồ. Ví dụ, nếu bạn đặt thang đo ở mức 250V, hãy đọc trên vạch có giá trị cao nhất là 250 (hoặc vạch mà giá trị tối đa của nó chia hết cho 250 hoặc gần 250).
Ví dụ cụ thể:
- Nếu bạn chọn thang đo 250V, hãy đọc trên vạch có giá trị cao nhất là 250.
- Nếu bạn chọn thang 10V, hãy đọc trên vạch có giá trị cao nhất là 10.
- Trong trường hợp bạn chọn thang 1000V nhưng trên mặt đồng hồ không có vạch nào đạt 1000, bạn có thể đọc trên vạch có giá trị tối đa là 10. Khi đó, kết quả đo được trên vạch 10 này sẽ nhân với 100 lần để có giá trị thực (ví dụ, kim chỉ số 5 trên vạch 10 thì giá trị thực là 5 * 100 = 500V).

Bạn cũng có thể tìm hiểu thêm về các loại đồng hồ hiển thị số, có khả năng đọc kết quả dễ dàng hơn nhiều như đồng hồ so điện tử.

Đọc Kết Quả Đo Điện Áp AC

Khi đo điện áp xoay chiều (AC), cách đọc các giá trị cũng tương tự như khi đo dòng DC nhưng bạn sẽ đọc trên vạch AC.10V (thường là vạch đầu tiên từ trên xuống, có ghi AC.10V hoặc ACV).

Quy tắc chung: Tương tự, bạn phải xem thang đo đang sử dụng để xác định tỷ lệ đọc.
Ví dụ: Nếu bạn đặt thang đo ở 250V, và trên vạch AC.10V mỗi chỉ số nhỏ (ví dụ từ 0 đến 1, 1 đến 2,…) tương đương với 1V, thì khi đọc trên vạch này, bạn sẽ lấy giá trị đọc được nhân với tỷ lệ. Chẳng hạn, nếu vạch 10 tương đương 250V, thì mỗi đơn vị trên vạch 10 tương đương 25V.

Những Lưu Ý Quan Trọng Khi Sử Dụng Đồng Hồ Đo Điện

Để quá trình đo diễn ra thuận lợi, an toàn và cho kết quả nhanh chóng, chính xác, bạn cần đặc biệt lưu tâm một vài vấn đề dưới đây:

Luôn chọn đúng thang đo: Đây là nguyên tắc quan trọng hàng đầu. Khi muốn đo điện áp, bạn tuyệt đối không được để thang đo ở vị trí đo điện trở hoặc đo dòng điện. Việc chọn sai thang đo có thể làm hỏng ngay lập tức chiếc đồng hồ vạn năng của bạn, thậm chí gây nguy hiểm.
- Tình huống thường gặp khi để nhầm thang đo và hậu quả:
  - Để nhầm thang đo dòng điện (A) khi đo vào nguồn AC: Khả năng cao sẽ gây nổ cầu chì bảo vệ bên trong đồng hồ hoặc làm hỏng hoàn toàn thiết bị nếu không có cầu chì.
  - Để nhầm thang đo điện trở (Ω) khi đo vào nguồn AC: Sẽ làm cháy hoặc hỏng các điện trở bên trong đồng hồ đo điện áp, khiến thiết bị không còn hoạt động chính xác.
  - Để nhầm thang đo DC khi đo vào nguồn AC: Kim đồng hồ có thể không báo hoặc báo lung tung, nhưng thường thì đồng hồ sẽ không bị hỏng nghiêm trọng trong trường hợp này.
  - Để nhầm thang đo dòng điện (A) khi đo vào nguồn DC: Cũng có khả năng gây hỏng đồng hồ hoặc làm cháy cầu chì bên trong.
  - Để nhầm thang đo điện trở (Ω) khi đo vào nguồn DC: Sẽ gây hỏng các điện trở bên trong máy, tương tự như khi đo vào nguồn AC.

Việc hiểu rõ về các nguy cơ này sẽ giúp bạn thao tác an toàn hơn, đặc biệt khi làm việc với các hệ thống điện phức tạp như điện 3 pha. Bạn có thể tìm hiểu thêm về thiết bị chống mất pha điện 3 pha để bảo vệ hệ thống của mình. Ngoài ra, việc lựa chọn đúng loại dây dẫn cũng rất quan trọng, ví dụ như dây điện 3 pha 4 lõi cho các ứng dụng công nghiệp.

Nơi Mua Đồng Hồ Đo Điện Áp Chất Lượng & Đáng Tin Cậy

Nếu bạn đang tìm kiếm một địa chỉ uy tín để sở hữu đồng hồ đo điện áp chất lượng cao, Linhkien283 là lựa chọn đáng tin cậy dành cho bạn. Chúng tôi chuyên cung cấp linh kiện các loại, máy in 3D, và đặc biệt là các thiết bị đo điện chính hãng từ những thương hiệu hàng đầu thế giới. Tại Linhkien283, bạn sẽ tìm thấy đa dạng các loại đồng hồ đo điện áp và các thiết bị kiểm tra điện khác, đảm bảo đáp ứng mọi nhu cầu sử dụng từ cơ bản đến chuyên nghiệp.

Chúng tôi cam kết:

100% tất cả các thiết bị được nhập khẩu chính hãng, có nguồn gốc rõ ràng.
Sản phẩm được bảo hành theo tiêu chuẩn nhà sản xuất và có hướng dẫn sử dụng chi tiết.
Hỗ trợ kỹ thuật 24/7 khi khách hàng có nhu cầu, đảm bảo bạn luôn nhận được sự giúp đỡ kịp thời.

Hãy liên hệ ngay với Linhkien283 để được tư vấn chuyên sâu và nhận báo giá tốt nhất cho các sản phẩm đồng hồ đo điện áp và thiết bị điện khác. Chúng tôi luôn sẵn lòng phục vụ quý khách hàng!

Linhkien283 chuyên cung cấp linh kiện các loại, máy in 3d, linh kiện cơ khí.
(Thông tin liên hệ cụ thể sẽ được bổ sung tại website Linhkien283)

Đồng hồ đo điện áp là một công cụ không thể thiếu trong lĩnh vực điện và điện tử. Việc nắm vững cách sử dụng và các lưu ý an toàn không chỉ giúp bạn thực hiện công việc hiệu quả mà còn bảo vệ chính bạn và thiết bị. Hãy luôn ưu tiên sự chính xác và an toàn trong mọi thao tác.
