Van Điện Từ Khí Nén: Tìm Hiểu Chi Tiết Về AIRTAC 4V210-08

Van điện từ khí nén là một thành phần thiết yếu trong các hệ thống tự động hóa sử dụng khí nén. Chúng đóng vai trò như “người gác cổng”, điều khiển dòng khí đi qua để vận hành các thiết bị chấp hành như xi lanh khí nén hoặc motor khí nén. Trong thế giới van điện từ khí nén đa dạng, model AIRTAC 4V210-08 là một lựa chọn phổ biến nhờ tính năng và độ tin cậy của nó. Bài viết này sẽ đi sâu vào cấu tạo, thông số kỹ thuật và những đặc điểm nổi bật của van điện từ khí nén AIRTAC 4V210-08, giúp bạn hiểu rõ hơn về loại van này và ứng dụng của nó.

Một hệ thống khí nén cơ bản bao gồm máy nén khí, bộ lọc, bộ điều áp và phân phối khí, và các thiết bị chấp hành. Van điện từ khí nén nằm ở khâu phân phối, nhận tín hiệu điện từ bộ điều khiển (như PLC) để đóng mở, chuyển hướng dòng khí, từ đó điều khiển hoạt động của xi lanh hay motor. Van AIRTAC 4V210-08 là một ví dụ tiêu biểu cho dòng van khí nén được điều khiển bằng điện, mang lại hiệu quả và tính linh hoạt cao trong tự động hóa.

Cấu Tạo Chi Tiết Van Điện Từ Khí Nén AIRTAC 4V210-08

Để hiểu cách hoạt động của van điện từ khí nén AIRTAC 4V210-08, trước tiên chúng ta cần xem xét cấu tạo bên ngoài và các bộ phận chính của nó. Dòng van 4V200 series của AIRTAC, bao gồm cả 4V210-08, được thiết kế nhỏ gọn và chắc chắn.

Tổng Quan Bên Ngoài và Các Cổng Kết Nối

Nhìn từ phía trước, van AIRTAC 4V210-08 hiển thị các thông số kỹ thuật quan trọng như mã model (4V210-08), phạm vi áp suất hoạt động (Pressure), và sơ đồ ký hiệu hoạt động của van. Các thông tin này rất hữu ích khi lắp đặt và bảo trì hệ thống. Cuộn hút điện từ, thường có màu đen, được gắn ở một đầu của van và hiển thị điện áp sử dụng (ví dụ: DC24V, AC220V).

Cấu tạo mặt trước van điện từ khí nén AIRTAC 4V210-08 hiển thị model và thông số

Phần dưới thân van có 3 cổng kết nối. Cổng ở giữa là cổng cấp khí nén vào (ký hiệu P – Pressure). Hai cổng hai bên là cổng xả khí (ký hiệu R và S – Exhaust). Để bảo vệ van khỏi bụi bẩn từ môi trường ngoài xâm nhập qua cổng xả và giảm tiếng ồn khi xả khí, người ta thường lắp thêm bộ giảm thanh vào hai cổng này.

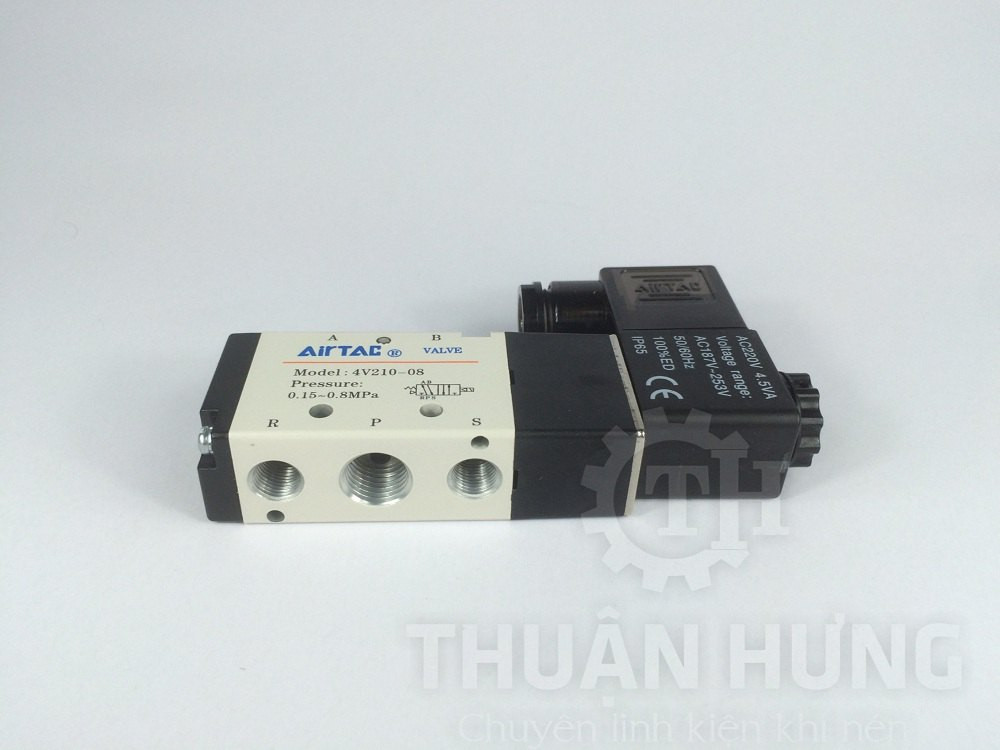

Ba cổng kết nối phía dưới van điện từ khí nén AIRTAC 4V210-08: cổng cấp khí và hai cổng xả

Phía trên thân van có 2 cổng kết nối (ký hiệu A và B). Đây là hai cổng làm việc, được nối trực tiếp tới hai cổng của xi lanh khí nén. Tùy thuộc vào trạng thái của van (kích hoạt hoặc không kích hoạt), khí nén sẽ được đưa đến cổng A hoặc B, đẩy piston của xi lanh di chuyển tới hoặc lui.

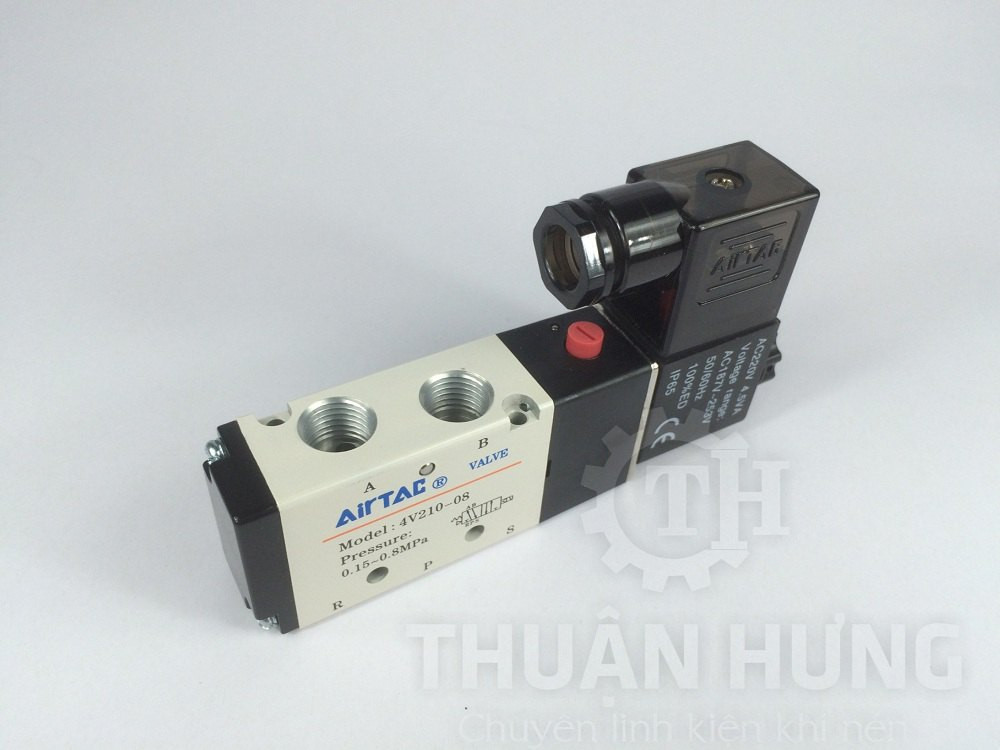

Hai cổng làm việc phía trên van điện từ khí nén AIRTAC 4V210-08 nối với xi lanh

Cuộn Hút (Coil) – “Bộ Não” Điều Khiển

Cuộn hút điện từ, hay còn gọi là đầu coil, là bộ phận nhận tín hiệu điện và chuyển đổi năng lượng điện thành cơ năng để điều khiển lõi van di chuyển, đóng mở các cửa khí. Mỗi cuộn coil được thiết kế để hoạt động với một mức điện áp cụ thể (AC220V, AC110V, DC24V, DC12V…). Việc cấp đúng điện áp cho cuộn coil là rất quan trọng để đảm bảo van hoạt động ổn định và bền bỉ.

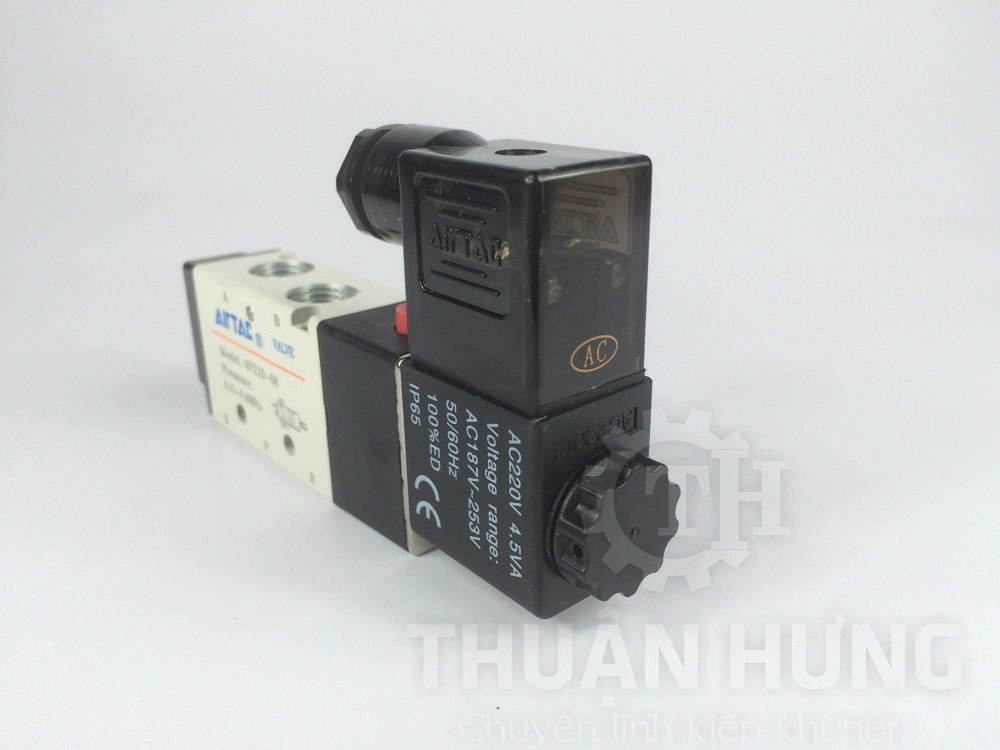

Đầu coil điện của van điện từ khí nén AIRTAC 4V210-08 với các tùy chọn điện áp

Nút Thử Tay

Trên thân van thường có một nút nhỏ, thường có màu đỏ hoặc đen, gọi là nút thử tay (manual override). Nút này cho phép người dùng kích hoạt van hoạt động bằng tay mà không cần cấp nguồn điện. Chức năng này rất hữu ích khi cần kiểm tra van hoặc hệ thống trong quá trình lắp đặt, sửa chữa hoặc khắc phục sự cố.

Chi Tiết Khác: Vị Trí Lắp Đặt

Ở mặt sau hoặc hai bên thân van, thường có các lỗ ren nhỏ. Những lỗ này dùng để bắt vít hoặc bulong, giúp cố định van chắc chắn vào vị trí lắp đặt, thường là trên bảng điều khiển hoặc đế van.

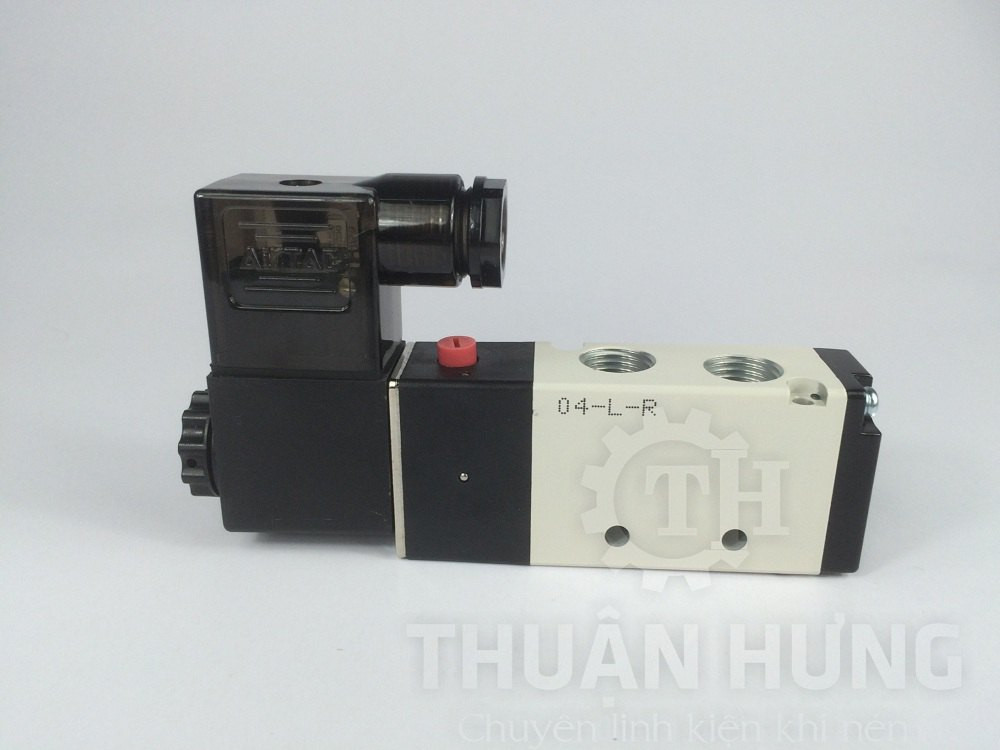

Mặt sau van điện từ khí nén AIRTAC 4V210-08 hiển thị lỗ lắp đặt

Thông Số Kỹ Thuật Chính Của AIRTAC 4V210-08

Van điện từ khí nén AIRTAC 4V210-08 thuộc dòng van khí nén 5/2. Điều này có nghĩa là van có 5 cổng kết nối (1 cổng cấp khí, 2 cổng làm việc, 2 cổng xả) và 2 vị trí hoạt động. Model 4V210-08 là loại van 5/2 có 1 đầu coil điện, tức là van sẽ chuyển trạng thái khi cuộn coil được cấp điện và trở về trạng thái ban đầu khi ngắt điện (thường nhờ lực lò xo). Loại van này thường được sử dụng để điều khiển xi lanh khí nén tác động kép.

Các thông số kỹ thuật quan trọng khác của van 4V210-08 bao gồm:

• Kích thước cổng ren: Cổng cấp khí (P) và hai cổng làm việc (A, B) có kích thước ren 1/4 inch (tương đương ren 13mm). Hai cổng xả (R, S) có kích thước ren 1/8 inch (tương đương ren 9.6mm).
• Áp suất hoạt động: Van hoạt động hiệu quả trong dải áp suất từ 0.15 đến 0.8 MPa (tương đương khoảng 1.5 đến 8 bar).
• Nhiệt độ hoạt động: Phạm vi nhiệt độ làm việc cho van là từ -20°C đến 70°C, phù hợp với nhiều môi trường công nghiệp.
• Hãng sản xuất: AIRTAC, một thương hiệu nổi tiếng đến từ Đài Loan trong lĩnh vực thiết bị khí nén.

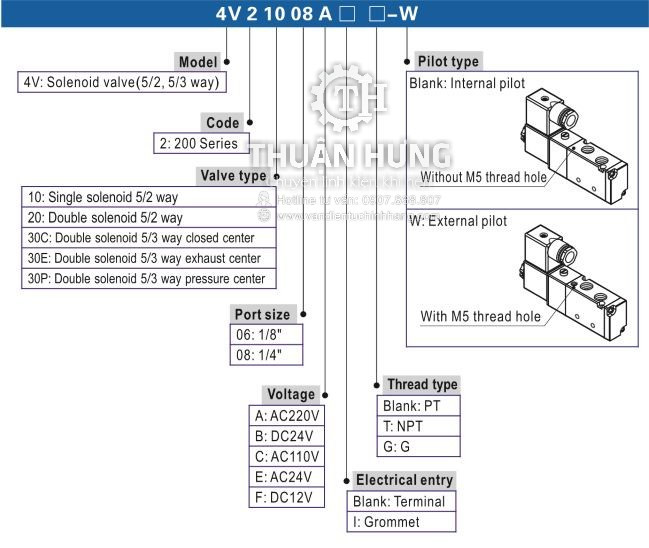

Bảng thông số kỹ thuật và các model liên quan của van điện từ khí nén AIRTAC 4V210-08

Hiểu Về Ký Hiệu Và Sơ Đồ Hoạt Động

Trên thân van hoặc trong tài liệu kỹ thuật, bạn sẽ thấy ký hiệu sơ đồ hoạt động của van điện từ khí nén 5/2. Ký hiệu này sử dụng các ô vuông để biểu thị vị trí của van và các mũi tên để chỉ hướng dòng khí. Van 5/2 có 2 ô vuông liền kề. Mũi tên và đường thẳng bên trong cho biết đường đi của khí ở mỗi vị trí. Nhìn vào sơ đồ này, kỹ sư hoặc kỹ thuật viên có thể dễ dàng hiểu được cách van chuyển hướng dòng khí khi được kích hoạt hoặc không kích hoạt.

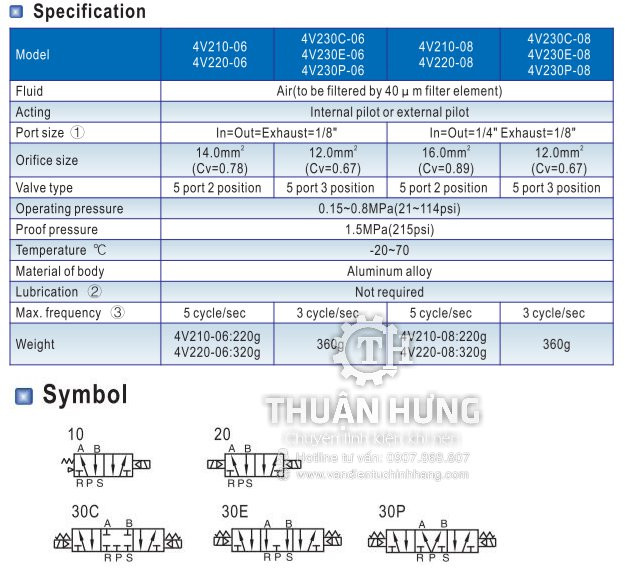

Ký hiệu và sơ đồ hoạt động của van điện từ khí nén AIRTAC 4V210-08 (van 5/2)

Kích Thước Vật Lý

Việc nắm rõ kích thước vật lý của van là cần thiết cho quá trình thiết kế hệ thống và lắp đặt. Bản vẽ kích thước chi tiết cung cấp thông tin về chiều dài, chiều rộng, chiều cao, vị trí và khoảng cách giữa các lỗ bắt vít, giúp đảm bảo van khớp với đế lắp hoặc vị trí được thiết kế.

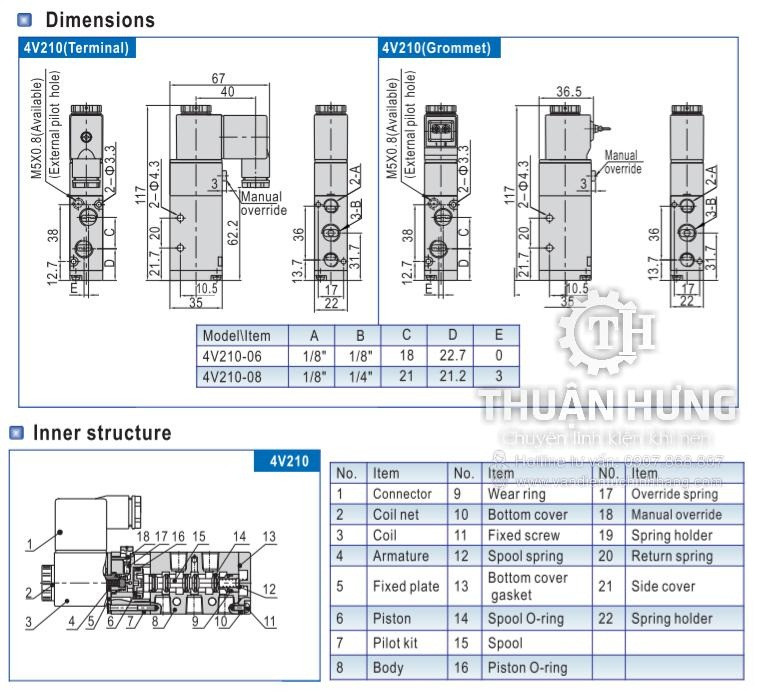

Bản vẽ kích thước chi tiết của van điện từ khí nén AIRTAC 4V210-08

Các Dòng Van Khí Nén 5/2 và 5/3 Tương Tự

Bên cạnh AIRTAC 4V210-08, thị trường còn có nhiều model van điện từ khí nén khác với chức năng tương tự nhưng khác nhau về cấu hình hoặc kích thước, từ các hãng như AIRTAC, JELPC, STNC… Hiểu rõ sự khác biệt giữa chúng giúp bạn lựa chọn van phù hợp nhất cho ứng dụng của mình.

Các dòng van phổ biến có chức năng điều khiển xi lanh tác động kép (van 5/2 hoặc 5/3) thường được phân loại theo kích thước cổng ren và số lượng đầu coil:

• Theo kích thước ren:

  • Ren 1/8 inch (ren 9.6mm): Thường thuộc series 4V100 (AIRTAC, JELPC) hoặc TG2511 (STNC). Model 5/2 một đầu coil là 4V110-06.
  • Ren 1/4 inch (ren 13mm): Thuộc series 4V200 (AIRTAC, JELPC) hoặc TG2521 (STNC). Model 5/2 một đầu coil là 4V210-08 (chủ đề bài viết).
  • Ren 3/8 inch (ren 17mm): Thuộc series 4V300 (AIRTAC, JELPC) hoặc TG2531 (STNC). Model 5/2 một đầu coil là 4V310-10.
  • Ren 1/2 inch (ren 21mm): Thuộc series 4V400 (AIRTAC, JELPC) hoặc TG2541 (STNC). Model 5/2 một đầu coil là 4V410-15.

• Theo số lượng đầu coil và vị trí:

  • Van 5/2 một đầu coil: Như 4Vxxx-xx (ví dụ 4V210-08). Có 5 cổng, 2 vị trí. Khi cấp điện cho coil, van chuyển trạng thái. Khi ngắt điện, van tự trở về vị trí ban đầu nhờ lò xo.
  • Van 5/2 hai đầu coil: Như 4Vxx0-xx thay bằng 4Vxx20-xx (ví dụ 4V220-08). Có 5 cổng, 2 vị trí. Van chuyển trạng thái khi cấp điện cho coil 1 và giữ nguyên trạng thái đó. Van chỉ trở về trạng thái ban đầu khi cấp điện cho coil 2. Loại này có tính năng giữ vị trí sau khi ngắt điện.
  • Van 5/3 hai đầu coil: Như 4Vxx0-xx thay bằng 4Vxx30-xx (ví dụ 4V230-08). Có 5 cổng, 3 vị trí. Vị trí trung gian thường là tất cả các cổng đều đóng (center closed) hoặc cổng làm việc xả khí ra ngoài (center exhaust), cho phép dừng xi lanh ở vị trí bất kỳ.

Mặc dù khác nhau về kích thước hoặc cấu hình coil/vị trí, các loại van trong cùng series hoặc cùng chức năng 5/2, 5/3 đều phục vụ mục đích điều khiển dòng khí trong hệ thống khí nén, và thường có đế lắp tương thích trong cùng một series.

Kết Luận

Van điện từ khí nén, đặc biệt là model AIRTAC 4V210-08, là những bộ phận không thể thiếu trong các ứng dụng tự động hóa công nghiệp. Việc hiểu rõ cấu tạo, thông số kỹ thuật và các loại van tương tự giúp bạn lựa chọn đúng sản phẩm, đảm bảo hệ thống khí nén hoạt động hiệu quả, chính xác và ổn định. Từ cấu tạo các cổng kết nối, chức năng của cuộn hút, đến các thông số về áp suất và kích thước, mỗi chi tiết đều quan trọng cho quá trình thiết kế, lắp đặt và vận hành.
