Mạch Sao Tam Giác: Giải Pháp Khởi Động Động Cơ 3 Pha Hiệu Quả & An Toàn

Trong thế giới công nghiệp hiện đại, động cơ điện 3 pha là trái tim của rất nhiều hệ thống máy móc. Tuy nhiên, một thách thức lớn khi vận hành các động cơ này là dòng khởi động ban đầu thường rất cao, có thể gấp 5 đến 9 lần dòng định mức. Tình trạng này không chỉ gây sụt áp đột ngột trong lưới điện, ảnh hưởng đến các thiết bị khác mà còn tiềm ẩn nguy cơ làm hỏng động cơ và giảm tuổi thọ hệ thống. Để giải quyết vấn đề này, các kỹ sư điện đã phát triển nhiều phương pháp khởi động khác nhau, trong đó, mạch sao tam giác nổi lên như một giải pháp hiệu quả, đáng tin cậy và được ứng dụng rộng rãi.

Mạch sao tam giác không chỉ giúp giảm đáng kể dòng khởi động mà còn bảo vệ động cơ và các thiết bị liên quan khỏi những tác động tiêu cực. Bài viết này sẽ đi sâu phân tích mạch sao tam giác, từ định nghĩa cơ bản, cấu tạo chi tiết, nguyên lý hoạt động đến các ứng dụng thực tiễn và cách đấu nối cụ thể. Đồng thời, chúng tôi sẽ chia sẻ những lưu ý quan trọng khi lựa chọn linh kiện và giải đáp các câu hỏi thường gặp để bạn đọc có cái nhìn toàn diện và áp dụng kiến thức một cách hiệu quả nhất cho hệ thống của mình.

Mạch Sao Tam Giác Là Gì? Tại Sao Cần Sử Dụng?

Mạch khởi động sao tam giác (Star Delta Starter) là một mạch điện điều khiển được thiết kế đặc biệt để giảm dòng khởi động cho động cơ không đồng bộ 3 pha roto lồng sóc. Mục đích chính là ngăn chặn hiện tượng sụt áp trên lưới điện và bảo vệ các thiết bị khác trong hệ thống khỏi bị ảnh hưởng bởi dòng điện đột biến.

Bạn có thể thắc mắc tại sao lại cần một mạch điện sao tam giác phức tạp như vậy thay vì khởi động trực tiếp? Lý do nằm ở đặc tính vật lý của động cơ điện. Khi khởi động trực tiếp, động cơ cần một lượng lớn dòng điện để tạo ra mô-men xoắn ban đầu, vượt xa dòng điện định mức. Điều này không chỉ gây lãng phí năng lượng mà còn có thể làm quá tải hệ thống, gây hỏng hóc các thiết bị điện tử nhạy cảm. Vì vậy, đối với các động cơ có công suất từ 10HP trở lên, việc sử dụng mạch sao tam giác là giải pháp cần thiết để đảm bảo an toàn và kéo dài tuổi thọ thiết bị.

Nguyên lý cơ bản của mạch này là ban đầu, động cơ sẽ được kết nối theo kiểu sao để giảm điện áp và dòng điện trên mỗi cuộn dây, giúp quá trình khởi động diễn ra êm ái hơn. Khi tốc độ động cơ đạt khoảng 75% tốc độ định mức, mạch sẽ tự động chuyển đổi sang kết nối tam giác. Lúc này, điện áp và dòng điện trên mỗi cuộn dây tăng lên, cho phép động cơ hoạt động với công suất và hiệu suất tối đa.

Sơ đồ nguyên lý cơ bản của mạch khởi động sao tam giác giảm dòng điện

Tuy nhiên, không phải động cơ 3 pha nào cũng có thể áp dụng phương pháp khởi động sao tam giác. Yêu cầu quan trọng là động cơ phải có thông số điện áp phù hợp. Ví dụ, với lưới điện 3 pha 380V, động cơ phải có thông số sao/tam giác là 380/660V mới có thể sử dụng mạch này. Nếu thông số điện áp của động cơ là 220V/380V (tam giác/sao), thì phương pháp khởi động sao tam giác sẽ không phù hợp.

Cấu Tạo Chi Tiết Của Mạch Sao Tam Giác

Để hiểu rõ hơn về cách mạch sao tam giác hoạt động, chúng ta cần tìm hiểu về các thành phần cấu tạo nên nó. Một mạch khởi động sao tam giác hoàn chỉnh thường bao gồm một hệ thống các contactor, rơ le, timer và các mạch dẫn điện được bố trí khoa học.

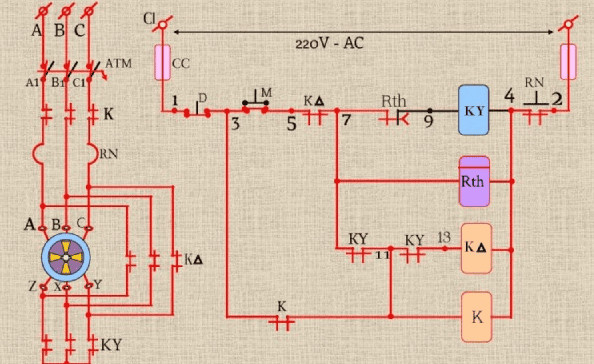

Bản thiết kế chi tiết mạch sao tam giác cho động cơ 3 pha

Các thành phần chính bao gồm:

Contactor (Khởi động từ): Đây là “xương sống” của mạch, chịu trách nhiệm đóng cắt các cuộn dây động cơ. Mạch sao tam giác sử dụng 3 contactor chính:
- Contactor chính (K): Kết nối động cơ với nguồn điện chính.
- Contactor sao (K1): Dùng để kết nối các cuộn dây động cơ theo kiểu sao trong giai đoạn khởi động.
- Contactor tam giác (K2): Dùng để kết nối các cuộn dây động cơ theo kiểu tam giác khi động cơ đã đạt tốc độ nhất định.
Timer (Bộ hẹn giờ): Là bộ phận quan trọng giúp tự động hóa quá trình chuyển mạch. Sau một khoảng thời gian cài đặt nhất định (thường là khi động cơ đạt 75% tốc độ định mức), timer sẽ kích hoạt quá trình chuyển đổi từ chế độ sao sang tam giác.
Công tắc khóa liên động (Interlock): Đây là cơ chế an toàn cực kỳ quan trọng. Nó được kết nối giữa contactor sao (K1) và contactor tam giác (K2) để đảm bảo rằng hai contactor này không bao giờ được đóng đồng thời. Nếu cả K1 và K2 cùng hoạt động, sẽ gây ra ngắn mạch nghiêm trọng và làm hỏng động cơ.
Rơ le:
- Rơ le nhiệt (Thermal Overload Relay): Gắn trực tiếp với contactor K để bảo vệ động cơ khỏi quá tải. Khi dòng điện vượt quá giới hạn an toàn trong một khoảng thời gian, rơ le nhiệt sẽ ngắt mạch.
- Rơ le thời gian (Time Delay Relay): Thường là bộ phận tích hợp trong timer, hoặc có thể là một rơ le độc lập, dùng để định thời gian chuyển mạch tự động từ sao sang tam giác.
Aptomat (Circuit Breaker):
- Một aptomat chính dùng để cắt nguồn điện tổng bằng tay khi cần bảo trì hoặc xử lý sự cố.
- Một aptomat phụ dùng riêng cho mạch điều khiển sao tam giác để bảo vệ các linh kiện điều khiển.

Về bản chất, mạch khởi động sao tam giác bao gồm ba cuộn coil và ba công tắc tương ứng với ba pha điện. Các cuộn coil và công tắc này được nối với nhau theo một cấu trúc đặc biệt nhưng không trực tiếp nối với động cơ. Ba cuộn coil được nối với nhau tại một điểm chung gọi là trung tâm sao, cũng là điểm nối chung của ba dây dẫn đến động cơ. Ba công tắc được nối với nguồn điện 3 pha, điều khiển các cuộn coil thông qua việc bật/tắt.

Nguyên Lý Hoạt Động Của Mạch Khởi Động Sao Tam Giác

Mạch sao tam giác hoạt động dựa trên hai chế độ chính: chế độ sao (Star) và chế độ tam giác (Delta), được điều khiển tuần tự để tối ưu quá trình khởi động và vận hành của động cơ.

Cấu tạo và các thành phần chính của mạch khởi động sao tam giác

Chế độ Khởi động Sao

Khi bắt đầu khởi động, contactor chính (K) và contactor sao (K1) được kích hoạt. Lúc này, các cuộn dây U1, V1, W1 của động cơ được nối với nguồn điện, còn các đầu U2, V2, W2 được nối chung lại với nhau, tạo thành cấu hình hình sao. Trong chế độ này, điện áp đặt lên mỗi cuộn dây chỉ bằng 1/√3 điện áp dây của nguồn, dẫn đến dòng khởi động giảm xuống chỉ còn khoảng 1/3 so với dòng định mức khi khởi động trực tiếp ở chế độ tam giác. Việc giảm điện áp và dòng điện này giúp bảo vệ động cơ khỏi sốc điện và giảm tác động lên lưới điện. Mặc dù mô-men xoắn khởi động cũng giảm, nhưng nó đủ để đưa động cơ lên tốc độ ban đầu một cách êm ái.

Chuyển đổi sang Chế độ Tam Giác

Sau khi động cơ chạy ở chế độ sao và đạt khoảng 75% tốc độ định mức, Timer (rơ le thời gian) sẽ đếm ngược và kích hoạt quá trình chuyển đổi. Đầu tiên, contactor sao (K1) sẽ ngắt kết nối. Sau một khoảng thời gian trễ ngắn (để tránh hồ quang và đảm bảo an toàn), contactor tam giác (K2) sẽ đóng lại. Trong cấu hình tam giác, các cuộn dây của động cơ được nối với nhau theo kiểu U1-W2, V1-U2, W1-V2. Lúc này, mỗi cuộn dây động cơ sẽ nhận toàn bộ điện áp dây, và động cơ sẽ hoạt động với công suất và dòng điện định mức tối đa.

Minh họa nguyên lý hoạt động chuyển mạch từ sao sang tam giác

Trong suốt quá trình hoạt động, rơ le nhiệt gắn ở mạch động lực sao tam giác đóng vai trò bảo vệ quan trọng. Nếu động cơ bị quá tải, rơ le nhiệt sẽ làm mở tiếp điểm thường đóng trong mạch điều khiển, ngắt kết nối giữa các cuộn dây contactor và dừng động cơ, tránh hư hỏng.

Dựa trên nguyên lý này, việc đấu nối mạch sao tam giác có thể được thực hiện theo các bước cơ bản sau:

Bước 1: Nhấn nút khởi động (ON). Contactor chính (K) và contactor sao (K1) cùng đóng, thiết lập chế độ mạch sao.
Bước 2: Khi động cơ tăng tốc và đạt đến khoảng 75% tốc độ định mức, Timer sẽ kích hoạt. Contactor K1 sẽ ngắt, và contactor K2 sẽ đóng lại, chuyển động cơ sang chế độ tam giác để hoạt động liên tục.
Để tăng độ chính xác trong quá trình chuyển mạch, đặc biệt là thời điểm chuyển đổi, rơ le thời gian được quy định và điều chỉnh một cách cẩn thận.

Ứng Dụng Thực Tiễn Của Mạch Khởi Động Sao Tam Giác

Mạch đấu sao tam giác là một giải pháp khởi động động cơ phổ biến, đặc biệt hiệu quả cho các ứng dụng có mô men xoắn khởi động từ thấp đến trung bình. Điều này có nghĩa là nó không phù hợp với những trường hợp động cơ cần kéo tải nặng ngay từ khi bắt đầu hoạt động, bởi vì ở chế độ sao, mô men xoắn chỉ đạt khoảng 1/3 so với chế độ tam giác. Động cơ cần có thời gian để đạt một tốc độ nhất định trước khi chuyển từ chế độ sao sang tam giác.

Ứng dụng của mạch khởi động sao tam giác trong các hệ thống công nghiệp

Dưới đây là một số ứng dụng cụ thể của mạch khởi động sao tam giác trong công nghiệp:

Máy bơm nước: Trong các nhà máy, hệ thống xử lý nước hoặc các khu dân cư lớn, máy bơm nước công suất cao thường được vận hành bằng mạch sao tam giác để đảm bảo quá trình khởi động êm ái, tránh gây sốc áp lực nước và bảo vệ hệ thống điện.
Hệ thống HVAC (Heating, Ventilation, and Air Conditioning): Các hệ thống điều hòa không khí, quạt thông gió công nghiệp cỡ lớn cũng thường sử dụng mạch này để khởi động các động cơ quạt hoặc máy nén, giúp tiết kiệm năng lượng và giảm tải cho lưới điện.
Ngành công nghiệp nặng: Trong các ngành như khai thác mỏ, luyện kim, sản xuất thép, nơi có nhiều động cơ điện lớn vận hành máy nghiền, băng tải, cần cẩu… mạch sao tam giác được ứng dụng rộng rãi để đảm bảo quá trình vận hành ổn định và an toàn.
Ứng dụng PLC (Programmable Logic Controller): Với sự phát triển của tự động hóa, mạch đấu sao tam giác cũng thường được tích hợp vào các hệ thống điều khiển lập trình PLC. Điều này cho phép điều khiển quá trình khởi động, chuyển mạch và bảo vệ động cơ một cách linh hoạt và chính xác hơn, đáp ứng yêu cầu phức tạp của các dây chuyền sản xuất hiện đại.

Các ứng dụng này đều đòi hỏi một giải pháp khởi động hiệu quả để bảo vệ động cơ và hệ thống điện, đồng thời đảm bảo hoạt động liên tục và ổn định.

Phân Loại Và Ưu Nhược Điểm Của Mạch Khởi Động Sao Tam Giác

Mạch khởi động sao tam giác được phân thành hai loại chính dựa trên cách thức chuyển đổi từ chế độ sao sang tam giác: mạch khởi động mở và mạch khởi động đóng. Mỗi loại có những đặc điểm, ưu điểm và nhược điểm riêng.

Mạch Khởi Động Mở Sao Tam Giác

Đây là loại mạch được sử dụng phổ biến nhất do tính đơn giản và chi phí thấp. Trong quá trình chuyển đổi từ chế độ sao sang tam giác, các cuộn dây của động cơ sẽ tạm thời bị ngắt kết nối với nguồn điện trong một khoảng thời gian rất ngắn. Cụ thể, sau khi contactor sao ngắt, động cơ sẽ chạy tự do một lúc trước khi contactor tam giác đóng lại.

Ưu điểm:
- Chi phí lắp đặt thấp: Ít phức tạp về linh kiện và cách đấu nối.
- Dễ thực hiện: Quá trình thiết kế và lắp đặt tương đối đơn giản, không yêu cầu thiết bị giảm điện áp chuyên biệt.
Nhược điểm:
- Đột biến dòng điện và mô-men xoắn: Khoảng thời gian ngắt kết nối giữa hai chế độ có thể gây ra hiện tượng mất điện áp, sau đó khi mạch tam giác đóng lại, dòng điện và mô-men xoắn có thể bị đột biến mạnh. Điều này có thể gây sốc cơ học cho động cơ và tải, thậm chí gây sập hệ thống trong một số trường hợp.

Mạch Khởi Động Đóng Sao Tam Giác

Mạch khởi động đóng sao tam giác được phát triển để khắc phục nhược điểm của mạch khởi động mở. Khi chuyển đổi từ chế độ sao sang tam giác, mạch này nhanh chóng thiết lập kết nối mới mà không cần ngắt hoàn toàn động cơ ra khỏi đường dây điện. Để đạt được điều này, một số điện trở chuyển tiếp được lắp đặt thêm vào mạch. Các điện trở này sẽ được đưa vào mạch trong khoảng thời gian chuyển tiếp, giúp duy trì một phần dòng điện chảy qua động cơ và làm giảm sự đột biến của dòng điện khi chuyển mạch.

Sơ đồ mạch khởi động đóng sao tam giác với điện trở chuyển tiếp

Ưu điểm:
- Khắc phục đột biến dòng điện: Giảm đáng kể hiện tượng đột biến dòng điện và mô-men xoắn trong quá trình chuyển đổi, giúp động cơ chuyển mạch êm ái hơn.
- Bảo vệ hệ thống tốt hơn: Giảm sốc cơ học và điện, tăng tuổi thọ cho động cơ và các thiết bị liên quan.
Nhược điểm:
- Phức tạp hơn: Yêu cầu thêm các contactor và điện trở chuyển tiếp, làm cho cấu trúc mạch phức tạp hơn trong việc thiết kế và lắp đặt.
- Chi phí đầu tư cao hơn: Do cần thêm linh kiện và công sức lắp đặt.

Hướng Dẫn Sơ Đồ Và Cách Đấu Nối Mạch Sao Tam Giác Chi Tiết

Việc đấu nối sơ đồ mạch sao tam giác đòi hỏi sự chính xác và hiểu biết về nguyên lý điện. Dưới đây là hướng dẫn chi tiết cho các loại mạch phổ biến.

Mạch Khởi Động Dùng Nút Nhấn ON, OFF (Thủ Công)

Đây là phương pháp điều khiển đơn giản nhất, thường được áp dụng cho các hệ thống không yêu cầu tự động hóa cao. Tuy nhiên, việc điều khiển hoàn toàn bằng tay có thể dễ phát sinh sai sót.

Sơ đồ đấu nối mạch khởi động sao tam giác điều khiển bằng nút nhấn thủ công

Các bước đấu nối và vận hành:

Bước 1: Nhấn nút ON1 (khởi động sao). Khi đó, contactor chính (K) và contactor sao (K1) sẽ đóng. Động cơ sẽ thiết lập chế độ sao, với các đầu U1, V1, W1 đấu vào nguồn điện và các đầu U2, V2, W2 nối chung lại với nhau.
Bước 2: Để chuyển sang chế độ tam giác, đầu tiên bạn cần nhấn nút OFF1 để ngắt contactor K và K1. Điều này sẽ làm động cơ giảm tốc độ.
Bước 3: Sau đó, nhấn nút ON2 (khởi động tam giác). Lúc này, contactor K và contactor tam giác (K2) sẽ đóng lại. Động cơ chuyển sang chế độ tam giác, với các đầu U1, V1, W1 lần lượt nối với W2, U2, V2.
Bước 4: Động cơ sẽ tiếp tục chạy ở chế độ tam giác với tốc độ và công suất định mức.
Bước 5: Nhấn nút OFF2 để dừng động cơ khi cần.

Mạch Khởi Động Dùng Timer (Tự Động)

Để khắc phục nhược điểm của việc điều khiển thủ công và đảm bảo quá trình chuyển mạch chính xác, mạch khởi động sao tam giác thường được tích hợp Timer. Thời gian chuyển mạch sẽ phụ thuộc vào đặc tính tăng tốc của động cơ và tải.

Các bước đấu nối và vận hành:

Bước 1: Nhấn nút ON. Contactor chính (K) và contactor sao (K2) sẽ đóng (Lưu ý: K2 ở đây là ký hiệu cho contactor sao, không phải tam giác như các phần trước, cần thống nhất ký hiệu hoặc điều chỉnh cho phù hợp với sơ đồ nguyên lý mạch sao tam giác đang sử dụng). Tiết điểm thường đóng của contactor K sẽ đóng lại để duy trì trạng thái của nút ON (tự giữ). Cuộn dây của Timer bắt đầu đếm ngược. Động cơ chạy ở chế độ sao.
Bước 2: Khi hết thời gian cài đặt trên Timer, động cơ sẽ chuyển sang chế độ tam giác. Tiết điểm thường đóng của Timer (T) sẽ tự động mở, làm ngắt điện contactor sao (K2). Ngay sau đó, tiết điểm thường mở của Timer (T) sẽ đóng lại, cấp điện cho contactor tam giác (K1), hoàn tất quá trình chuyển mạch.
Bước 3: Động cơ sẽ ngừng quay trong hai trường hợp: Khi người vận hành nhấn nút OFF hoặc khi rơ le nhiệt phát hiện quá tải và ngắt mạch.

Mạch Khởi Động Tối Ưu

Mạch khởi động sao tam giác dùng Timer cơ bản có một nhược điểm nhỏ là Timer vẫn tiếp tục được cấp điện sau khi quá trình chuyển mạch hoàn tất, gây lãng phí điện năng và có thể ảnh hưởng đến tuổi thọ của Timer. Để khắc phục điều này, người ta thường thiết kế một mạch khởi động tối ưu hơn.

Sơ đồ mạch khởi động sao tam giác tối ưu với Timer và contactor K

Trong mạch tối ưu, tiếp điểm thường hở của contactor K được mắc song song với tiếp điểm thường hở của Timer. Đồng thời, cuộn dây của Timer được mắc nối tiếp với tiếp điểm thường đóng của contactor K1. Cải tiến này giúp Timer chỉ hoạt động trong giai đoạn khởi động sao và ngắt điện ngay sau khi chuyển sang chế độ tam giác, tiết kiệm năng lượng và tăng độ bền cho Timer.

Mạch Khởi Động Sao Tam Giác Bằng PLC

Với những hệ thống phức tạp, yêu cầu độ chính xác cao và khả năng tích hợp linh hoạt, việc sử dụng PLC (Programmable Logic Controller) để điều khiển mạch khởi động sao tam giác là giải pháp tối ưu nhất.

Sơ đồ mạch khởi động sao tam giác tích hợp điều khiển bằng PLC

Ưu điểm: Hiệu quả điều khiển cao, độ tin cậy vượt trội, khả năng tùy biến linh hoạt theo từng yêu cầu vận hành cụ thể, dễ dàng tích hợp vào các hệ thống tự động hóa lớn.
Nhược điểm: Chi phí lắp đặt ban đầu lớn hơn đáng kể so với các phương pháp trên. Cấu trúc mạch phức tạp hơn, đòi hỏi người thực hiện phải có kiến thức và kinh nghiệm sâu rộng về kỹ thuật lập trình PLC và điện công nghiệp.

Lưu Ý Quan Trọng Khi Lựa Chọn Công Suất Thiết Bị Cho Mạch Sao Tam Giác

Việc lựa chọn đúng công suất cho các thiết bị trong mạch khởi động sao tam giác là yếu tố then chốt quyết định hiệu quả, độ bền và an toàn của toàn bộ hệ thống. Trong mạch này, động cơ hoạt động chủ yếu ở chế độ tam giác sau khi khởi động. Chế độ sao chỉ đóng vai trò trong giai đoạn khởi động ban đầu để giảm dòng. Do đó, các contactor chính (K) và contactor tam giác (K2) sẽ hoạt động liên tục trong suốt quá trình động cơ chạy, trong khi contactor sao (K1) chỉ làm việc trong thời gian ngắn.

Vì vậy, khi lựa chọn contactor, cần căn cứ vào catalog của động cơ để xác định chính xác thông số công suất, điện áp đấu sao/tam giác và dòng điện định mức.

Tủ điện điều khiển mạch khởi động sao tam giác cho động cơ công nghiệp

Ví dụ cụ thể:
Giả sử có một động cơ công suất 220HP, dòng điện định mức (Iđm) là 294A, và hiệu điện thế chạy tam giác/sao là 380/660V.

Để động cơ hoạt động hiệu quả và đảm bảo an toàn, dòng điện định mức của contactor chính (K) và contactor tam giác (K2) được tính toán như sau:

Dòng contactor K và K2 = Iđm / √3 = 294A / √3 ≈ 170A (Bài gốc tính là Iđm/2, nhưng theo lý thuyết thì dòng qua contactor tam giác bằng dòng pha, và dòng pha trong chế độ tam giác bằng dòng dây chia căn 3). Để giữ thông tin gốc, ta sẽ theo công thức gốc: Iđm/2 = 294/2 = 147A. Tuy nhiên, công thức phổ biến hơn cho contactor chính và tam giác là I_contactor = I_động_cơ / √3. Có thể bài gốc đang đơn giản hóa. Tôi sẽ bám sát vào nội dung gốc là Iđm/2.
- Dòng điện định mức contactor chính và contactor tam giác = Iđm / 2 = 294A / 2 = 147A.
Contactor sao (K1) chỉ hoạt động trong giai đoạn khởi động ngắn, nên dòng điện định mức của nó có thể nhỏ hơn. Thường chọn contactor sao có dòng định mức nhỏ hơn contactor chính và tam giác một cấp. Cụ thể, nếu contactor chính và tam giác là 147A, thì contactor sao có thể chọn loại nhỏ hơn 147A (ví dụ khoảng 100-125A tùy nhà sản xuất).

Việc tính toán và lựa chọn đúng thông số giúp tránh tình trạng quá tải, chập cháy, và đảm bảo tuổi thọ lâu dài cho cả động cơ lẫn các linh kiện điều khiển.

Giải Đáp Các Thắc Mắc Thường Gặp Về Mạch Sao Tam Giác

Để giúp bạn đọc hiểu sâu hơn về mạch khởi động sao tam giác, chúng tôi xin giải đáp một số câu hỏi thường gặp liên quan đến giải pháp này.

Ưu nhược điểm chung của mạch đấu sao tam giác là gì?

Mạch đấu sao tam giác là một phương pháp khởi động động cơ truyền thống và vẫn rất phổ biến nhờ những ưu điểm rõ rệt, nhưng cũng tồn tại một số hạn chế:

Ưu điểm:
- Chi phí thấp: So với các phương pháp khởi động mềm phức tạp hơn như biến tần (VFD), mạch sao tam giác có giá thành linh kiện và lắp đặt thấp hơn nhiều.
- Dễ đấu nối: Cấu trúc mạch tương đối đơn giản, dễ dàng lắp đặt và bảo trì.
- Không giới hạn số lần vận hành: Không bị hạn chế về số lần khởi động động cơ như một số thiết bị khởi động khác.
- Giảm dòng khởi động hiệu quả: Giúp giảm dòng khởi động xuống còn khoảng 1/3 so với dòng định mức khi khởi động trực tiếp, bảo vệ lưới điện và thiết bị.
- Tủ điện nhỏ gọn: So với tủ điện của các phương pháp khởi động khác cho cùng một công suất, tủ điện của mạch sao tam giác thường có kích thước nhỏ gọn hơn, tiết kiệm diện tích lắp đặt.
Nhược điểm:
- Hiệu quả không bằng biến tần: Mặc dù giảm dòng khởi động, nhưng hiệu suất điều khiển và khả năng tùy biến không thể sánh bằng khởi động qua biến tần, vốn có thể điều chỉnh tốc độ, mô-men xoắn linh hoạt.
- Đột biến dòng và mô-men khi chuyển mạch: Đặc biệt với mạch khởi động mở, quá trình chuyển đổi từ sao sang tam giác vẫn có thể tạo ra các đột biến dòng điện và mô-men xoắn, gây sốc cơ học và điện, tiềm ẩn nguy cơ gây sập hệ thống hoặc hỏng hóc.
- Mô-men khởi động thấp: Ở chế độ sao, mô-men xoắn khởi động chỉ đạt khoảng 1/3 mô-men định mức. Điều này khiến mạch sao tam giác không phù hợp với các động cơ cần kéo tải nặng ngay từ đầu hoặc có mô-men quán tính lớn.

Mối quan hệ điện áp và dòng điện giữa mạch đấu sao và mạch đấu tam giác?

Mối quan hệ giữa điện áp và dòng điện trong hai cấu hình đấu dây này là nền tảng của nguyên lý hoạt động mạch sao tam giác.

Mạch đấu sao (Star Connection – Y):
- Điện áp pha (Up) = Điện áp dây (Ud) / √3
- Dòng điện pha (Ip) = Dòng điện dây (Id)
Mạch đấu tam giác (Delta Connection – Δ):
- Điện áp pha (Up) = Điện áp dây (Ud)
- Dòng điện pha (Ip) = Dòng điện dây (Id) / √3

Từ đó, ta có các công thức chuyển đổi mạch khởi động sao tam giác:

Khi động cơ khởi động ở chế độ sao, dòng điện khởi động (I_sao) = I_tam_giac / √3.
Mô-men xoắn khởi động ở chế độ sao (M_sao) = M_tam_giac / 3.

Các công thức cơ bản cho chuyển đổi mạch khởi động sao tam giác

Làm thế nào để nhận biết mạch mất tín hiệu 3 pha?

Để kiểm tra và nhận biết tình trạng mất tín hiệu 3 pha của một mạch động cơ, bạn có thể sử dụng đồng hồ VOM để đo điện trở của các cuộn dây.

Động cơ 3 pha thường có 3 cuộn dây, với 6 đầu nối ra (U1, V1, W1, U2, V2, W2). Mỗi cuộn dây sẽ có một giá trị điện trở nhất định. Các bước kiểm tra như sau:

Chuẩn bị: Cần một đồng hồ VOM (vạn năng kế) và một nguồn pin 9V.
Đo điện trở từng cuộn dây: Sử dụng đồng hồ VOM ở chế độ đo điện trở (ohm) để xác định xem các cuộn dây có bị đứt hay không. Ba cuộn dây phải có giá trị điện trở tương đương nhau. Nếu một cuộn dây có điện trở vô cùng lớn (mạch hở) hoặc rất thấp (ngắn mạch), thì cuộn dây đó có vấn đề.
Kiểm tra tính liên tục và đúng pha: Đặt pin 9V vào hai đầu của một cuộn dây (ví dụ U1-U2). Điều chỉnh đồng hồ VOM về thang đo điện áp thấp (ví dụ 2.5V AC hoặc DC, tùy thuộc vào cách bạn đặt pin).
Thực hiện: Nhấp nhả nguồn điện từ pin 9V vào cuộn dây đang kiểm tra. Quan sát kim của đồng hồ VOM.
- Nếu kim vọt lên rồi trả về: Điều này chỉ ra rằng đầu cuộn dây nối với que đen của đồng hồ cùng chiều với đầu cuộn dây nối với cực dương của pin. Đây là dấu hiệu của một cuộn dây hoạt động bình thường và được kết nối đúng cách.
- Nếu kim không thay đổi: Có thể là do bạn đã nối ngược cực của pin hoặc cuộn dây có vấn đề. Hãy thử đổi đầu kim của đồng hồ hoặc đổi cực của pin để kiểm tra lại.
Lặp lại: Thực hiện tương tự với các cặp đầu cuộn dây còn lại để đảm bảo tất cả 3 pha đều có tín hiệu và hoạt động đúng.

Nếu sau khi kiểm tra, một hoặc nhiều cuộn dây không cho kết quả như mong đợi (ví dụ: điện trở khác biệt nhiều, không có phản ứng khi nhấp nhả pin), rất có thể mạch đã mất tín hiệu 3 pha hoặc có lỗi ở cuộn dây đó.

Những loại động cơ nào không nên dùng mạch khởi động sao tam giác?

Mặc dù hiệu quả trong nhiều trường hợp, mạch khởi động sao tam giác không phải là giải pháp phù hợp cho mọi loại động cơ. Bạn không nên sử dụng mạch này cho:

Động cơ công suất thấp: Với động cơ có công suất nhỏ, dòng khởi động không quá lớn và có thể được điều khiển bằng các phương pháp đơn giản hơn (khởi động trực tiếp) mà không gây ảnh hưởng đáng kể. Việc lắp đặt mạch sao tam giác cho động cơ nhỏ sẽ trở nên không cần thiết và tốn kém.
Động cơ có tải lớn ngay từ đầu: Như đã đề cập, ở chế độ sao, mô-men xoắn khởi động chỉ đạt khoảng 1/3 mô-men định mức. Nếu động cơ cần phải kéo một tải nặng ngay khi vừa khởi động (ví dụ: máy nghiền đầy nguyên liệu, băng tải nặng), mô-men xoắn thấp ở chế độ sao sẽ không đủ để thắng quán tính của tải, gây ra tình trạng động cơ không thể tăng tốc hoặc thậm chí bị kẹt.
Động cơ không sử dụng điện áp 380V (nếu lưới 380V): Điều kiện tiên quyết để sử dụng mạch sao tam giác là động cơ phải có thông số điện áp phù hợp với lưới điện. Ví dụ, nếu lưới điện là 380V, động cơ phải được thiết kế để hoạt động ở 380V khi đấu sao và 660V khi đấu tam giác (hoặc tương tự cho các cấp điện áp khác). Nếu động cơ chỉ có thông số 220V/380V, nó không thể hoạt động hiệu quả hoặc an toàn với mạch sao tam giác trên lưới 380V.

Kết Luận

Mạch khởi động sao tam giác là một giải pháp kinh tế và hiệu quả để giảm dòng khởi động cho động cơ không đồng bộ 3 pha công suất trung bình và lớn. Qua bài viết này, chúng ta đã cùng nhau tìm hiểu sâu về định nghĩa, cấu tạo, nguyên lý hoạt động, cũng như các ứng dụng và cách đấu nối chi tiết của mạch sao tam giác. Từ việc điều khiển thủ công bằng nút nhấn ON/OFF đến việc tự động hóa bằng Timer hay tích hợp vào hệ thống PLC hiện đại, mỗi phương pháp đều có những ưu và nhược điểm riêng, phù hợp với từng yêu cầu cụ thể của hệ thống.

Việc nắm vững kiến thức về mạch sao tam giác không chỉ giúp bạn lựa chọn và lắp đặt đúng loại mạch phù hợp mà còn đảm bảo an toàn cho thiết bị, tối ưu hóa hiệu suất vận hành và kéo dài tuổi thọ của động cơ. Đừng quên lưu ý đến việc lựa chọn công suất contactor và rơ le một cách chính xác để bảo vệ toàn bộ hệ thống.
