Sơ đồ Mạch Sao Tam Giác: Nguyên Lý, Cấu Tạo và Cách Đấu Nối Hiệu Quả

Động cơ điện 3 pha công suất lớn là trái tim của nhiều hệ thống công nghiệp. Tuy nhiên, một trong những thách thức lớn khi vận hành chúng là dòng khởi động cao đột ngột, có thể gây sụt áp hệ thống, làm hỏng thiết bị và giảm tuổi thọ động cơ. Để giải quyết vấn đề này, sơ đồ mạch sao tam giác đã trở thành một giải pháp kỹ thuật phổ biến và hiệu quả. Mạch khởi động này giúp giảm thiểu dòng điện khi động cơ bắt đầu hoạt động, từ đó bảo vệ hệ thống điện và chính bản thân động cơ.

Mạch Khởi Động Sao Tam Giác là Gì?

Mạch khởi động sao tam giác là một phương pháp giảm dòng khởi động cho động cơ cảm ứng ba pha có công suất lớn, thường áp dụng cho động cơ từ 11 kW trở lên. Cấu tạo cơ bản của một hệ thống khởi động sao tam giác bao gồm ba công tắc tơ (contactors), một rơle nhiệt (rơle quá tải) hoặc bộ ngắt mạch bảo vệ, và một bộ định thời gian (timer).

Nguyên lý cốt lõi là động cơ sẽ khởi động ở chế độ đấu sao (Star), nơi điện áp trên mỗi cuộn dây thấp hơn (bằng 1/√3 điện áp dây) và dòng khởi động giảm đi ba lần so với đấu trực tiếp. Sau khi động cơ đạt đến một tốc độ nhất định, mạch sẽ tự động chuyển sang chế độ đấu tam giác (Delta) để động cơ hoạt động ở công suất và mô-men xoắn định mức.

Thiết kế sơ đồ mạch điều khiển khởi động sao tam giác

Tại Sao Cần Dùng Mạch Khởi Động Sao Tam Giác?

Lý do chính để sử dụng mạch khởi động sao tam giác là để hạn chế dòng điện tăng vọt khi động cơ 3 pha công suất lớn bắt đầu vận hành. Dòng khởi động của động cơ cảm ứng có thể cao gấp 5-7 lần dòng điện định mức. Dòng điện cao này không chỉ tạo ra ứng suất cơ học lớn cho động cơ và tải, mà còn gây sụt áp trên lưới điện, ảnh hưởng đến các thiết bị khác đang hoạt động. Hơn nữa, nhiệt lượng tỏa ra do dòng điện lớn có thể làm hư hỏng cuộn dây và các linh kiện khác, thậm chí gây cháy nổ.

Khi khởi động ở chế độ sao, điện áp đặt vào mỗi cuộn dây của động cơ chỉ bằng 1/√3 (khoảng 58%) so với khi đấu tam giác. Điều này dẫn đến dòng điện khởi động giảm xuống còn khoảng 1/3 so với dòng khởi động khi đấu trực tiếp ở chế độ tam giác. Mặc dù mô-men xoắn khởi động cũng giảm theo (còn 1/3), nhưng với các tải có quán tính nhỏ hoặc khởi động không tải, lượng mô-men này vẫn đủ để động cơ tăng tốc. Sau khi động cơ đạt tốc độ gần định mức, việc chuyển sang đấu tam giác sẽ cung cấp đầy đủ mô-men xoắn để kéo tải.

Ưu và Nhược Điểm của Mạch Sao Tam Giác

Mạch khởi động sao tam giác là một giải pháp cân bằng giữa hiệu quả và chi phí:

Ưu điểm:

Giá thành hợp lý: So với các phương pháp khởi động mềm khác như biến tần hay khởi động mềm (soft starter), mạch sao tam giác có cấu tạo đơn giản và chi phí đầu tư thấp hơn đáng kể.
Hoạt động bền bỉ: Là một mạch điện truyền thống, nó ít bị ảnh hưởng bởi các yếu tố môi trường phức tạp và có độ tin cậy cao nếu được thiết kế và lắp đặt đúng cách.
Giảm dòng khởi động: Đây là ưu điểm quan trọng nhất, giúp bảo vệ động cơ, cáp điện, thiết bị đóng cắt và lưới điện khỏi tác động của dòng xung kích.
Không giới hạn số lần khởi động: Không như một số bộ khởi động khác có giới hạn về số lần khởi động liên tục.

Nhược điểm:

Mô-men xoắn khởi động thấp: Mô-men xoắn chỉ bằng khoảng 1/3 so với đấu trực tiếp, do đó không phù hợp với các tải nặng ngay từ đầu hoặc tải có quán tính lớn.
Dòng điện và mô-men xoắn gián đoạn khi chuyển mạch: Quá trình chuyển từ sao sang tam giác có thể gây ra một dòng điện và mô-men xoắn đột biến nhỏ (tùy thuộc vào loại mạch chuyển đổi), gây sốc cơ học cho hệ thống.
Yêu cầu động cơ 6 đầu dây: Chỉ áp dụng được cho động cơ có thể đấu nối cả sao và tam giác, tức là có 6 đầu dây ra (hoặc 12 đối với động cơ hai cấp tốc độ). Điện áp định mức của động cơ phải tương ứng với điện áp lưới khi đấu tam giác.

Sơ đồ đấu nối cuộn dây động cơ 3 pha theo cấu hình sao và tam giác

Khi Nào Sử Dụng Phương Pháp Khởi Động Sao Tam Giác?

Mạch khởi động sao tam giác là lựa chọn tối ưu cho các ứng dụng yêu cầu mô-men xoắn khởi động từ thấp đến trung bình và động cơ không phải khởi động dưới tải nặng.

Phương pháp này thường được sử dụng rộng rãi cho các loại tải như:

Máy bơm nước ly tâm
Quạt công nghiệp
Máy nén khí loại nhỏ
Máy công cụ (ví dụ: máy khoan, máy mài)
Băng tải nhẹ

Điều kiện cần thiết để áp dụng mạch sao tam giác là động cơ cần đạt được một tốc độ nhất định (thường khoảng 80% tốc độ định mức) ở chế độ sao trước khi chuyển sang chế độ tam giác. Nếu tải quá nặng, động cơ có thể không đạt đủ tốc độ này, dẫn đến việc chuyển mạch không thành công hoặc gây quá tải.

Nguyên Lý Hoạt Động Của Mạch Điện Sao Tam Giác

Nguyên lý hoạt động của mạch sao tam giác dựa trên sự chuyển đổi trạng thái đấu nối cuộn dây động cơ qua các công tắc tơ được điều khiển bởi mạch điều khiển và bộ định thời gian:

Giai đoạn khởi động (đấu sao): Khi bắt đầu, công tắc tơ chính (K) và công tắc tơ đấu sao (K2) đóng lại. Lúc này, ba đầu cuối của cuộn dây động cơ (U2, V2, W2) được nối chung với nhau tạo thành điểm sao, và ba đầu còn lại (U1, V1, W1) được cấp nguồn từ công tắc tơ chính (K). Động cơ chạy ở chế độ sao với điện áp pha giảm và dòng khởi động thấp. Cùng lúc đó, bộ định thời gian (timer) bắt đầu đếm.
Giai đoạn chuyển mạch: Sau khi timer đếm hết khoảng thời gian được cài đặt (thời gian này đủ để động cơ đạt tốc độ yêu cầu ở chế độ sao), timer sẽ kích hoạt.
Giai đoạn chạy bình thường (đấu tam giác): Tín hiệu từ timer làm ngắt công tắc tơ đấu sao (K2). Sau một khoảng thời gian trễ ngắn (để tránh ngắn mạch giữa K2 và K1), timer sẽ đóng công tắc tơ đấu tam giác (K1). Lúc này, công tắc tơ chính (K) và công tắc tơ đấu tam giác (K1) đang đóng. Ba đầu cuối cuộn dây động cơ (U2, V2, W2) được nối chéo với các đầu dây pha khác thông qua công tắc tơ K1, tạo thành cấu hình tam giác. Động cơ hoạt động với điện áp và dòng điện định mức. Rơle nhiệt (hoặc bộ ngắt mạch) luôn giám sát dòng điện trong quá trình hoạt động để bảo vệ động cơ khi quá tải.

Các Loại Mạch Khởi Động Sao Tam Giác Phổ Biến

Có hai phương pháp chuyển đổi chính trong mạch khởi động sao tam giác:

Mạch khởi động mở sao tam giác (Open Transition): Đây là loại phổ biến nhất. Trong quá trình chuyển từ sao sang tam giác, động cơ bị ngắt kết nối hoàn toàn khỏi lưới điện trong một khoảnh khắc rất ngắn. Điều này tạo ra một sự gián đoạn và có thể gây ra dòng điện và mô-men xoắn đột biến khi công tắc tơ tam giác đóng lại. Mạch này đơn giản, sử dụng 3 contactors và 1 timer.
Mạch khởi động đóng sao tam giác (Closed Transition): Phương pháp này khắc phục nhược điểm của mạch mở bằng cách không ngắt động cơ khỏi lưới điện trong quá trình chuyển đổi. Một điện trở chuyển đổi và một công tắc tơ phụ được thêm vào mạch. Khi chuyển mạch, động cơ được kết nối tạm thời qua các điện trở này trước khi kết nối trực tiếp ở chế độ tam giác, giúp giảm thiểu dòng điện và mô-men xoắn đột biến, tạo quá trình chuyển mạch êm hơn. Mạch này phức tạp và tốn kém hơn.

Sơ đồ và Cách Đấu Mạch Điện Sao Tam Giác

Việc đấu nối mạch sao tam giác cần tuân thủ sơ đồ kỹ thuật chi tiết cho cả mạch động lực (cung cấp nguồn cho động cơ) và mạch điều khiển (điều khiển hoạt động của các công tắc tơ và timer).

Mạch Khởi Động Dùng Nút Nhấn ON, OFF

Đây là phương pháp điều khiển thủ công đơn giản. Người vận hành tự nhấn các nút để chuyển đổi trạng thái.

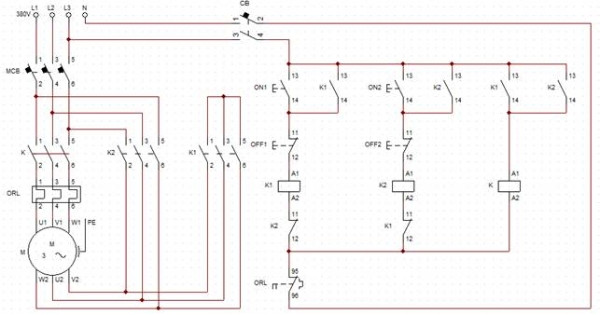

Sơ đồ mạch điều khiển khởi động sao tam giác sử dụng nút nhấn (điều khiển bằng tay)

Các bước vận hành (ví dụ):

Nhấn nút ON (cho chế độ Sao). Công tắc tơ chính (K) và công tắc tơ Sao (K2) đóng. Động cơ chạy Sao.
Khi động cơ đạt tốc độ gần định mức, nhấn nút OFF (cho chế độ Sao) để ngắt K2.
Ngay sau đó, nhấn nút ON (cho chế độ Tam Giác). Công tắc tơ Tam Giác (K1) đóng. Động cơ chạy Tam Giác.
Để dừng động cơ, nhấn nút OFF chung.

Phương pháp này dễ xảy ra sai sót nếu người vận hành không thực hiện đúng trình tự hoặc thời gian chuyển mạch không chính xác.

Mạch Khởi Động Sao Tam Giác Dùng Timer

Để tự động hóa quá trình chuyển mạch, bộ định thời gian (timer) được tích hợp vào mạch điều khiển.

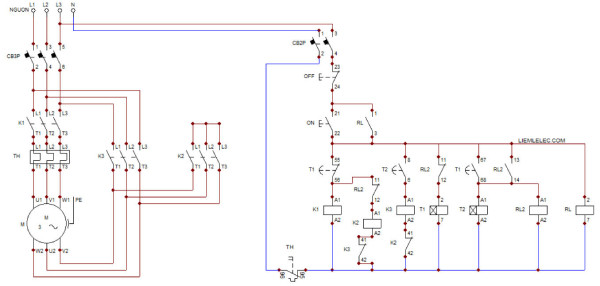

Sơ đồ mạch điều khiển khởi động sao tam giác tự động dùng Timer

Nguyên lý hoạt động:

Nhấn nút START. Công tắc tơ chính (K) và công tắc tơ Sao (K2) đóng lại. Mạch tự giữ qua tiếp điểm phụ của K. Cùng lúc, cuộn hút của Timer (T) được cấp điện và bắt đầu đếm thời gian. Động cơ chạy ở chế độ Sao.
Sau khi Timer đếm hết thời gian cài đặt, các tiếp điểm thời gian của nó sẽ thay đổi trạng thái. Tiếp điểm thường đóng trễ (NC-delay) của Timer trong mạch K2 sẽ mở ra, ngắt K2.
Tiếp điểm thường hở trễ (NO-delay) của Timer trong mạch K1 sẽ đóng lại (thường có khóa chéo điện hoặc thời gian trễ thêm để đảm bảo K2 đã ngắt hoàn toàn), cấp điện cho cuộn hút của công tắc tơ Tam Giác (K1). K1 đóng lại. Động cơ chuyển sang chạy ở chế độ Tam Giác.
Động cơ sẽ tiếp tục chạy ở chế độ Tam Giác cho đến khi nút STOP được nhấn hoặc rơle nhiệt phát hiện quá tải và ngắt mạch điều khiển.

Mạch Khởi Động Tối Ưu

Một cải tiến nhỏ cho mạch dùng Timer là tối ưu hóa việc cấp điện cho Timer. Trong mạch cơ bản, Timer có thể vẫn được cấp điện ngay cả khi động cơ đã chuyển sang chạy ở chế độ Tam Giác.

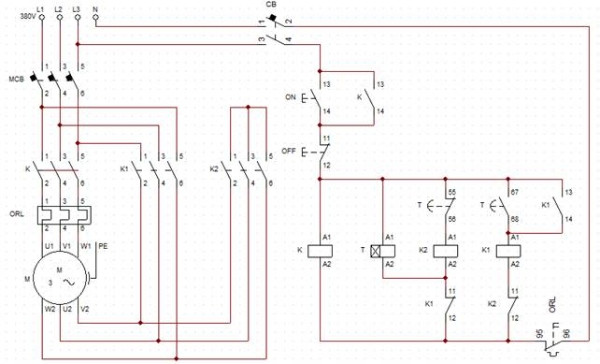

Sơ đồ mạch điều khiển khởi động sao tam giác tối ưu hóa với Timer

Để tối ưu, người ta có thể mắc tiếp điểm thường hở của công tắc tơ Tam Giác (K1 NO) song song với tiếp điểm thường hở trễ của Timer (T NO) trong mạch giữ K. Đồng thời, cuộn hút của Timer (T) được mắc nối tiếp với một tiếp điểm thường đóng của công tắc tơ Tam Giác (K1 NC). Khi K1 đóng lại (động cơ chạy Tam Giác), tiếp điểm K1 NC này sẽ mở ra, ngắt điện cấp cho Timer, giúp tiết kiệm điện và tăng tuổi thọ Timer.

Mạch Khởi Động Sao Tam Giác Bằng PLC

Việc sử dụng Bộ điều khiển logic khả trình (PLC) mang lại sự linh hoạt và hiệu quả cao nhất cho mạch khởi động sao tam giác.

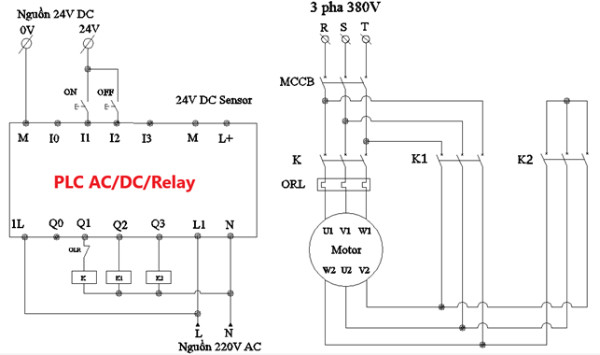

Sơ đồ khối hoặc mô tả kết nối mạch khởi động sao tam giác điều khiển bằng PLC

Thay vì sử dụng các rơle và timer độc lập trong mạch điều khiển, PLC sẽ nhận tín hiệu đầu vào từ các nút nhấn (Start, Stop) và tiếp điểm rơle nhiệt, sau đó thực hiện lập trình logic bên trong để điều khiển các đầu ra đóng/ngắt các công tắc tơ theo đúng trình tự Sao – Trễ – Tam Giác. Việc điều chỉnh thời gian trễ, thêm các điều kiện an toàn hay tính năng phức tạp khác trở nên dễ dàng hơn nhiều thông qua phần mềm lập trình. Tuy nhiên, chi phí đầu tư ban đầu cho PLC và yêu cầu kỹ thuật lập trình là những yếu tố cần cân nhắc.

Lưu Ý Lựa Chọn Công Suất Thiết Bị Trong Mạch Sao Tam Giác

Khi thiết kế và lắp đặt mạch khởi động sao tam giác, việc lựa chọn đúng công suất cho các thiết bị đóng cắt (công tắc tơ) là cực kỳ quan trọng để đảm bảo an toàn và độ bền.

Công tắc tơ Chính (K) và Tam Giác (K1): Hai công tắc tơ này hoạt động liên tục trong suốt quá trình động cơ chạy ở chế độ Tam Giác. Dòng điện chạy qua mỗi công tắc tơ này khi động cơ hoạt động ở chế độ Tam Giác bằng dòng điện định mức của động cơ (Idm) chia cho căn bậc hai của 3 (√3 ≈ 1.732). Do đó, công tắc tơ K và K1 cần được chọn với định mức dòng điện khoảng 58% (1/√3) dòng điện định mức của động cơ.
Công tắc tơ Sao (K2): Công tắc tơ này chỉ làm việc trong giai đoạn khởi động ngắn ở chế độ Sao. Dòng điện chạy qua K2 trong chế độ Sao cũng bằng dòng điện định mức của động cơ chia cho căn bậc hai của 3 (Idm/√3). Mặc dù chỉ hoạt động ngắn, công tắc tơ K2 cũng nên được chọn với định mức dòng điện tương đương khoảng 58% dòng điện định mức của động cơ.

Việc lựa chọn chính xác cần tham khảo catalogue của nhà sản xuất động cơ (thông số Idm, điện áp Sao/Tam giác) và catalogue của nhà sản xuất công tắc tơ để đảm bảo phù hợp với tiêu chuẩn và điều kiện vận hành thực tế. Rơle nhiệt cần được đặt theo dòng điện định mức của động cơ.

Mạch khởi động sao tam giác là một giải pháp đã được kiểm chứng về hiệu quả trong việc giảm dòng khởi động cho động cơ 3 pha công suất lớn. Hiểu rõ nguyên lý, cấu tạo và các cách đấu nối phổ biến giúp bạn lựa chọn và triển khai hệ thống phù hợp, đảm bảo động cơ và các thiết bị khác hoạt động an toàn và bền bỉ. Để xây dựng các mạch điện này, việc lựa chọn linh kiện chất lượng cao là điều không thể bỏ qua.
