Tìm hiểu chi tiết về Mạch Động Lực Sao Tam Giác cho Động Cơ 3 Pha

Trong lĩnh vực điện công nghiệp, mạch khởi động sao tam giác là một giải pháp phổ biến và hiệu quả khi cần vận hành các động cơ điện công suất lớn. Đặc biệt với các động cơ không đồng bộ 3 pha roto lồng sóc, việc khởi động trực tiếp có thể gây ra dòng điện quá tải, dẫn đến sụt áp lưới, nóng máy, và hư hỏng thiết bị. Mạch sao tam giác ra đời nhằm khắc phục nhược điểm này bằng cách giảm đáng kể dòng khởi động ban đầu.

Về cơ bản, mạch khởi động sao tam giác (hay Star Delta Starter) hoạt động dựa trên nguyên lý thay đổi cách đấu nối cuộn dây stato của động cơ trong quá trình khởi động. Ban đầu, động cơ được đấu nối theo cấu hình hình sao (Star), sau đó tự động chuyển sang cấu hình hình tam giác (Delta) khi đạt tốc độ nhất định.

Sơ đồ cấu tạo mạch khởi động sao tam giác cho động cơ 3 pha

Mục đích chính của phương pháp này là giảm dòng điện tiêu thụ lúc khởi động xuống chỉ còn khoảng 1/3 so với dòng khởi động trực tiếp, đồng thời giảm mô-men khởi động tương ứng. Điều này giúp bảo vệ động cơ, các thiết bị điện khác trong mạch, cũng như ổn định lưới điện.

Nguyên Lý Hoạt Động Của Mạch Sao Tam Giác

Nguyên lý cốt lõi của mạch khởi động sao tam giác nằm ở sự chuyển đổi trạng thái đấu nối cuộn dây động cơ:

Giai đoạn khởi động (đấu Sao): Khi bắt đầu nhận nguồn điện, mạch điều khiển sẽ kích hoạt cho động cơ chạy ở cấu hình đấu sao (Star). Trong cấu hình này, các đầu cuối của ba cuộn dây (W2, U2, V2) được nối chung lại với nhau, tạo thành điểm sao (N), còn các đầu còn lại (U1, V1, W1) được cấp nguồn 3 pha. Ở chế độ đấu sao, điện áp đặt vào mỗi cuộn dây chỉ bằng điện áp dây (điện áp lưới) chia cho căn bậc hai của 3 (U_cuộn_dây = U_lưới / √3). Điều này làm giảm dòng điện chạy qua mỗi cuộn dây và do đó giảm dòng khởi động tổng thể của động cơ. Mô-men khởi động ở chế độ sao cũng giảm khoảng 1/3 so với đấu tam giác.

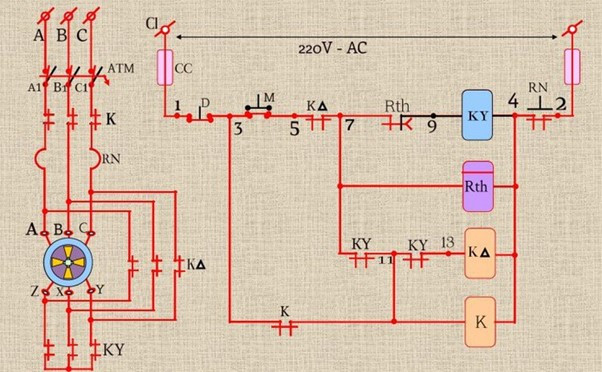

Sơ đồ nguyên lý đấu mạch sao tam giác mô tả quá trình chuyển đổi
Giai đoạn chạy bình thường (đấu Tam Giác): Sau một khoảng thời gian được thiết lập (thường là đủ để động cơ đạt khoảng 75-80% tốc độ định mức), mạch điều khiển sẽ tự động chuyển đổi. Kết nối đấu sao bị ngắt, và ba cuộn dây được đấu nối lại theo cấu hình hình tam giác (Delta). Trong cấu hình này, mỗi cuộn dây được nối trực tiếp vào điện áp dây (U_cuộn_dây = U_lưới). Động cơ lúc này hoạt động ở chế độ định mức với đầy đủ công suất và mô-men xoắn.

Quá trình chuyển đổi từ sao sang tam giác thường được thực hiện tự động nhờ rơ le thời gian, đảm bảo chuyển mạch chính xác và an toàn.

Cấu Tạo Cơ Bản Của Mạch Khởi Động Sao Tam Giác

Một hệ thống khởi động sao tam giác điển hình bao gồm các thành phần chính sau:

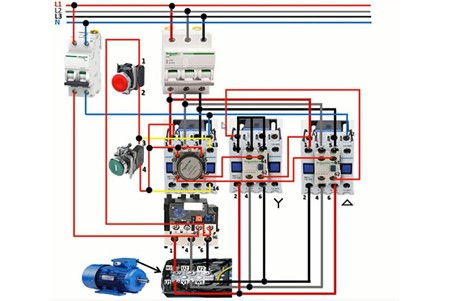

Các thành phần chính trong cấu tạo mạch khởi động sao tam giác bao gồm contactor, rơ le

Aptomat (CB): Thiết bị bảo vệ mạch chính, có chức năng đóng/ngắt nguồn điện tổng và bảo vệ chống ngắn mạch, quá tải. Thường sử dụng Aptomat khối (MCCB) cho động cơ công suất lớn. Cần có thêm Aptomat cho mạch điều khiển nếu sử dụng điện áp điều khiển khác điện áp động lực.

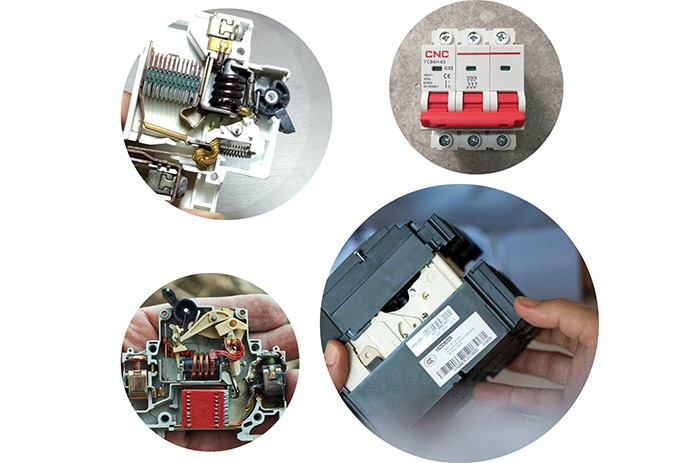

Hướng dẫn lựa chọn Aptomat (MCCB) cho mạch khởi động sao tam giác
Contactor (Khởi động từ): Là các thiết bị chuyển mạch chính. Mạch sao tam giác cần ít nhất 3 contactor:
- Contactor chính (K hoặc KM): Luôn đóng khi động cơ chạy.
- Contactor sao (K1 hoặc KY): Đóng đồng thời với contactor chính trong giai đoạn khởi động (đấu sao).
- Contactor tam giác (K2 hoặc KD): Đóng sau khi contactor sao ngắt, hoạt động đồng thời với contactor chính trong giai đoạn chạy bình thường (đấu tam giác).

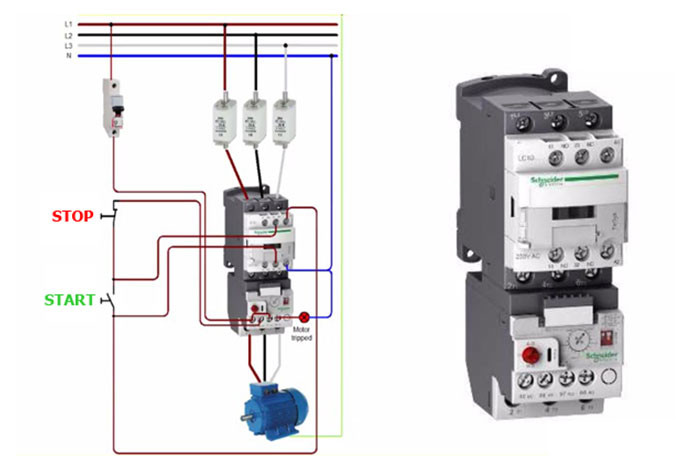

  Cách chọn Contactor phù hợp cho mạch khởi động sao tam giác
Rơ le nhiệt (Thermal Overload Relay): Thường được lắp nối tiếp với contactor chính để bảo vệ động cơ khỏi tình trạng quá tải kéo dài trong suốt quá trình hoạt động (cả khi chạy sao và chạy tam giác).
Rơ le thời gian (Timer Relay): Dùng để định thời gian chuyển mạch tự động từ chế độ sao sang chế độ tam giác. Khi thời gian cài đặt kết thúc, rơ le thời gian sẽ tác động để ngắt contactor sao và đóng contactor tam giác.

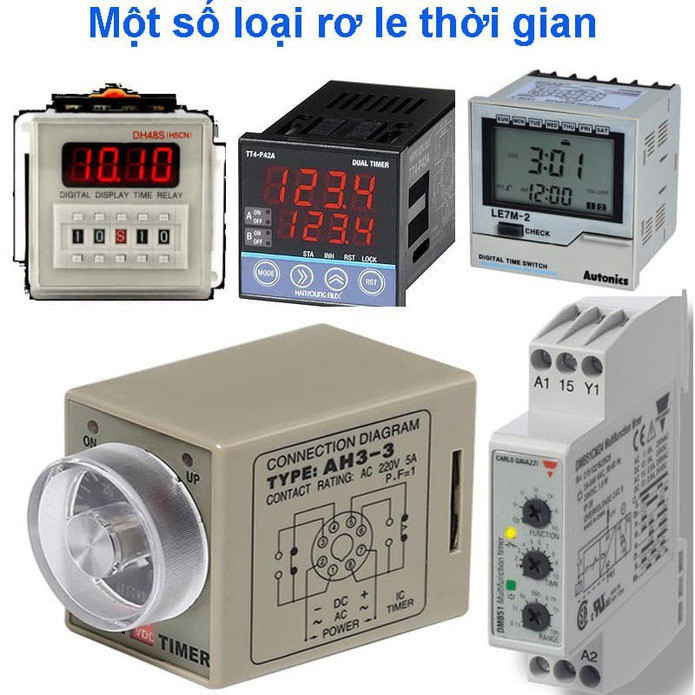

Vai trò và cách chọn Rơ le thời gian trong mạch khởi động sao tam giác
Nút nhấn ON/OFF: Dùng để điều khiển bật/tắt mạch.
Đèn báo: Hiển thị trạng thái hoạt động (chạy, dừng, sự cố).

Công Dụng Và Lợi Ích Chính

Mạch khởi động sao tam giác mang lại những lợi ích quan trọng:

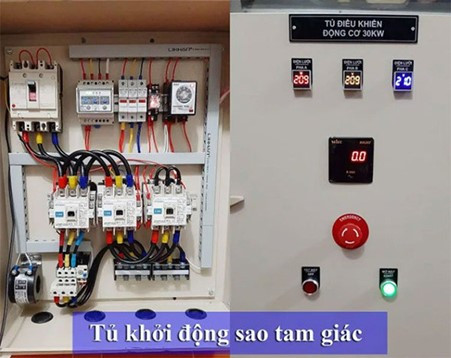

Lợi ích và công dụng của mạch khởi động sao tam giác trong việc giảm dòng khởi động

Giảm dòng khởi động: Đây là công dụng quan trọng nhất. Với động cơ công suất lớn, dòng khởi động trực tiếp có thể gấp 5-7 lần dòng định mức. Mạch sao tam giác giảm dòng này xuống còn khoảng 1/3, tức là chỉ còn khoảng 1.7-2.3 lần dòng định mức, giúp giảm áp lực lên hệ thống điện và động cơ.
Hạn chế sụt áp lưới: Dòng khởi động lớn có thể gây sụt áp đột ngột trên đường dây, ảnh hưởng đến các thiết bị khác trong mạng điện. Việc giảm dòng khởi động giúp ổn định điện áp lưới.
Tăng tuổi thọ thiết bị: Giảm sốc điện và nhiệt độ phát sinh lúc khởi động giúp các bộ phận của động cơ (cuộn dây, bạc đạn) và các thiết bị đóng cắt có tuổi thọ lâu hơn.
Chi phí hợp lý: So với các phương pháp khởi động mềm hoặc biến tần, mạch sao tam giác có chi phí đầu tư ban đầu thấp hơn, đặc biệt cho các ứng dụng đơn giản.

Khi Nào Nên Sử Dụng Mạch Sao Tam Giác?

Mạch khởi động sao tam giác là lựa chọn phù hợp cho các động cơ không đồng bộ 3 pha roto lồng sóc có 6 đầu dây ra và điện áp định mức của cuộn dây phù hợp với cấu hình đấu sao và tam giác theo điện áp lưới.

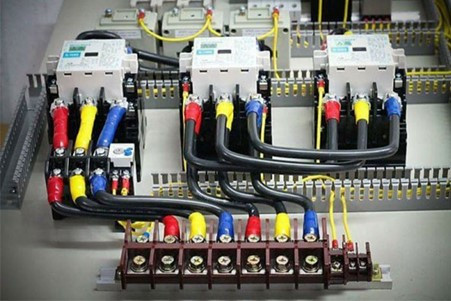

Ứng dụng thực tế của mạch khởi động sao tam giác cho động cơ lớn như máy bơm, quạt

Thông thường, phương pháp này được khuyến cáo sử dụng cho các động cơ có công suất từ khoảng 5.5 kW trở lên. Động cơ công suất nhỏ hơn thường có thể khởi động trực tiếp. Đối với động cơ có công suất rất lớn (thường trên 11 kW hoặc 15 kW tùy theo tiêu chuẩn và yêu cầu tải), hoặc những tải nặng cần mô-men khởi động lớn hoặc yêu cầu điều chỉnh tốc độ, người ta có thể ưu tiên sử dụng bộ khởi động mềm (soft starter) hoặc biến tần (VFD) để đạt hiệu quả tốt hơn hoặc kiểm soát quá trình khởi động chính xác hơn.

Các ứng dụng phổ biến của mạch sao tam giác bao gồm: máy bơm nước, quạt công nghiệp, máy nén khí, băng tải, máy khuấy trộn, v.v., đặc biệt là những tải có quán tính nhỏ hoặc trung bình không yêu cầu mô-men khởi động quá cao.

Các Kiểu Mạch Khởi Động Sao Tam Giác

Mạch khởi động sao tam giác có thể được phân loại dựa trên cách thực hiện quá trình chuyển đổi:

Mạch Khởi Động Sao Tam Giác Mạch Hở (Open Transition):
- Đặc điểm: Đây là loại phổ biến và đơn giản nhất. Khi chuyển từ sao sang tam giác, contactor sao sẽ ngắt hoàn toàn trước khi contactor tam giác đóng. Điều này tạo ra một khoảng thời gian rất ngắn (vài ms) mà động cơ bị ngắt kết nối khỏi nguồn điện. Mạch sử dụng 3 contactor (chính, sao, tam giác) và rơ le thời gian.

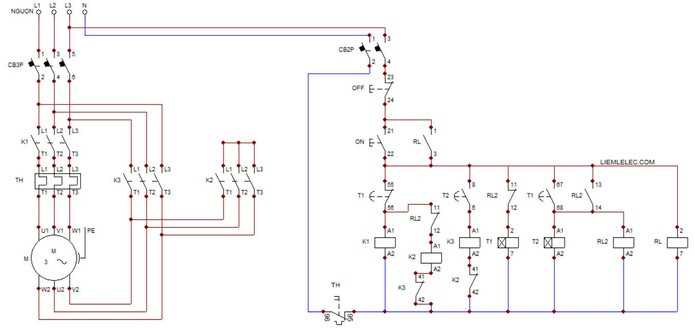

  Sơ đồ mạch khởi động sao tam giác kiểu mạch hở
- Ưu điểm: Cấu tạo đơn giản, chi phí thấp, dễ lắp đặt và bảo trì.
- Nhược điểm: Việc ngắt kết nối nguồn đột ngột trong lúc chuyển mạch có thể tạo ra dòng và mô-men quá độ (gọi là “cú đá” hoặc “shock”) khá lớn, có thể gây rung động cơ và ảnh hưởng đến tuổi thọ thiết bị, đặc biệt là contactor.
Mạch Khởi Động Sao Tam Giác Mạch Kín (Closed Transition):
- Đặc điểm: Để khắc phục nhược điểm của mạch hở, loại mạch kín duy trì kết nối với nguồn trong suốt quá trình chuyển đổi. Khi chuyển từ sao sang tam giác, một điện trở hoặc cuộn kháng được đưa vào mạch trong thời gian ngắn để giữ kết nối trước khi contactor tam giác đóng hoàn toàn và contactor sao ngắt. Mạch này cần thêm một contactor và các điện trở/cuộn kháng phụ trợ.

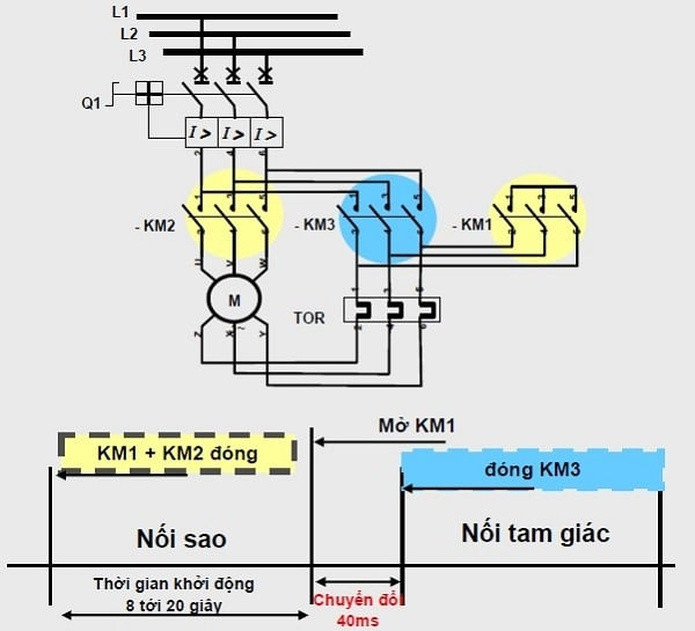

  Sơ đồ mạch khởi động sao tam giác kiểu mạch kín (mạch đóng)
- Ưu điểm: Giảm đáng kể dòng và mô-men quá độ lúc chuyển mạch, quá trình khởi động mượt mà hơn, kéo dài tuổi thọ contactor và động cơ.
- Nhược điểm: Cấu tạo phức tạp hơn, yêu cầu nhiều thiết bị hơn (thêm contactor, điện trở), chi phí cao hơn.

Hướng Dẫn Lựa Chọn Thiết Bị Chính

Việc lựa chọn các thiết bị đóng cắt và điều khiển phù hợp là rất quan trọng để đảm bảo mạch hoạt động an toàn và hiệu quả. Dưới đây là hướng dẫn cơ bản:

Aptomat (CB): Cần chọn Aptomat có dòng định mức và khả năng cắt phù hợp. Dòng định mức của Aptomat bảo vệ động cơ đấu sao tam giác thường được chọn bằng 1.5 đến 2 lần dòng định mức của động cơ (Icb = 1.5 đến 2 * Iđm động cơ). Hệ số này có thể thay đổi tùy thuộc vào loại tải (tải nhẹ 1.5, tải nặng 2) và nhà sản xuất.
Contactor:
- Contactor Chính (K) và Contactor Tam Giác (K2): Dòng định mức của hai contactor này thường được chọn bằng khoảng 0.58 (hoặc 1/√3) lần dòng định mức của động cơ (I_contactor = Iđm động cơ / √3).
- Contactor Sao (K1): Dòng định mức của contactor sao thường chọn bằng khoảng 0.33 (hoặc 1/3) lần dòng định mức của động cơ (I_sao = Iđm động cơ / 3). Tuy nhiên, trong thực tế, người ta thường chọn contactor sao có cùng cấp dòng với contactor chính và tam giác để đơn giản hóa việc lựa chọn và mua sắm. Hoặc chọn contactor sao thấp hơn một cấp so với contactor chính và tam giác.
Rơ le nhiệt: Rơ le nhiệt được lắp sau contactor chính và bảo vệ động cơ dựa trên dòng điện chạy qua contactor chính trong chế độ chạy tam giác. Dòng điện thực tế qua contactor chính trong chế độ tam giác bằng Iđm động cơ / √3. Do đó, dải điều chỉnh dòng của rơ le nhiệt nên được đặt ở giá trị này (I_rơle = Iđm động cơ / √3).

Sơ Đồ Đấu Nối Tổng Quan

Sơ đồ đấu nối mạch khởi động sao tam giác bao gồm hai phần chính: mạch động lực và mạch điều khiển.

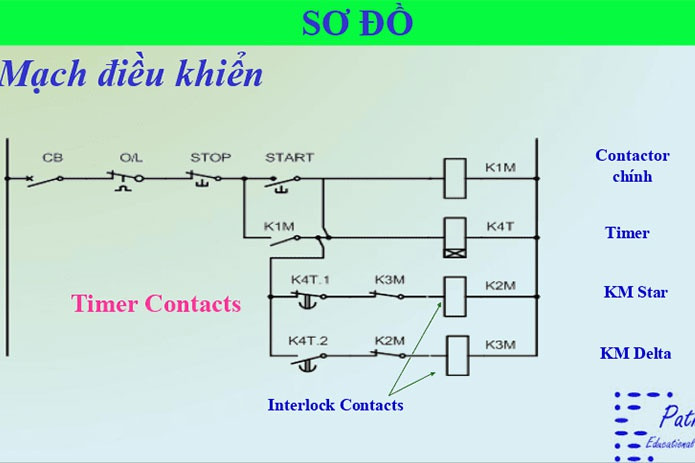

Lựa chọn thiết bị điều khiển và sơ đồ đấu nối mạch sao tam giác

Mạch động lực: Nối nguồn 3 pha qua Aptomat, đi qua các contactor (chính, sao, tam giác) và rơ le nhiệt đến 6 đầu dây của động cơ (U1, V1, W1, U2, V2, W2). Việc đấu nối các đầu dây này sẽ thay đổi cấu hình sao/tam giác theo sự điều khiển của các contactor.
Mạch điều khiển: Sử dụng nguồn điều khiển (thường là 220VAC hoặc 24VDC) đi qua các nút nhấn, tiếp điểm phụ của các contactor và rơ le (nhiệt, thời gian) để điều khiển cuộn hút của các contactor chính, sao, tam giác. Mạch điều khiển phải đảm bảo nguyên tắc khóa chéo an toàn (contactor sao và tam giác không bao giờ đóng cùng lúc) và logic chuyển mạch theo thời gian.

Việc chọn tiết diện dây dẫn trong mạch động lực cần dựa trên dòng điện định mức của động cơ và khoảng cách đi dây, đồng thời tuân thủ các tiêu chuẩn kỹ thuật. Một quy tắc gần đúng thường dùng là 1mm² tiết diện dây đồng chịu được dòng khoảng 4-6A, nhưng cần tính toán chính xác hơn dựa trên loại cáp, cách lắp đặt, nhiệt độ môi trường, v.v. Các đầu dây động cơ cần được đánh dấu rõ ràng (U1, V1, W1, U2, V2, W2) để đấu nối chính xác.

Giải Đáp Một Số Thắc Mắc Thường Gặp

Mối Quan Hệ Giữa Điện Áp Và Dòng Điện Trong Mạch Như Thế Nào?

Trong hệ thống 3 pha, có hai loại điện áp: điện áp dây (Ud – giữa hai dây pha) và điện áp pha (Up – giữa dây pha và điểm trung tính). Tương tự, có dòng điện dây (Id – dòng chạy trên dây pha) và dòng điện pha (Ip – dòng chạy qua mỗi cuộn dây).

Đấu Sao (Y): Điện áp dây Ud = √3 * Điện áp pha Up, Dòng điện dây Id = Dòng điện pha Ip.
Đấu Tam Giác (Δ): Điện áp dây Ud = Điện áp pha Up, Dòng điện dây Id = √3 * Dòng điện pha Ip.

Khi động cơ được đấu sao và cấp nguồn điện áp dây U_lưới, điện áp đặt lên mỗi cuộn dây là U_lưới / √3. Dòng điện pha (qua cuộn dây) và dòng điện dây (từ lưới) là như nhau.
Khi động cơ được đấu tam giác và cấp nguồn điện áp dây U_lưới, điện áp đặt lên mỗi cuộn dây là U_lưới. Dòng điện chạy trên dây pha từ lưới sẽ bằng √3 lần dòng điện chạy qua mỗi cuộn dây.

Chính vì điện áp đặt lên mỗi cuộn dây ở chế độ sao thấp hơn √3 lần so với chế độ tam giác (khi cùng nối vào điện áp dây U_lưới), dòng điện qua cuộn dây ở chế độ sao cũng thấp hơn, dẫn đến dòng điện dây từ lưới vào động cơ ở chế độ sao giảm đi ≈ 3 lần so với khi đấu tam giác.

Làm Sao Nhận Biết Cuộn Dây Động Cơ Bị Mất Tín Hiệu (Đứt Cuộn Hoặc Chạm)?

Để kiểm tra tình trạng cuộn dây động cơ 3 pha, cách phổ biến nhất là sử dụng đồng hồ vạn năng (VOM) để đo điện trở giữa các cặp đầu dây.
Động cơ 3 pha có 3 cuộn dây, mỗi cuộn dây có điện trở nhất định. Nếu động cơ có 6 đầu dây ra (U1, V1, W1, U2, V2, W2):

Đo điện trở giữa U1 và U2 (điện trở cuộn dây 1).
Đo điện trở giữa V1 và V2 (điện trở cuộn dây 2).
Đo điện trở giữa W1 và W2 (điện trở cuộn dây 3).

Nếu cả ba cuộn dây đều bình thường và cân bằng, giá trị điện trở đo được giữa ba cặp đầu dây này sẽ xấp xỉ bằng nhau.

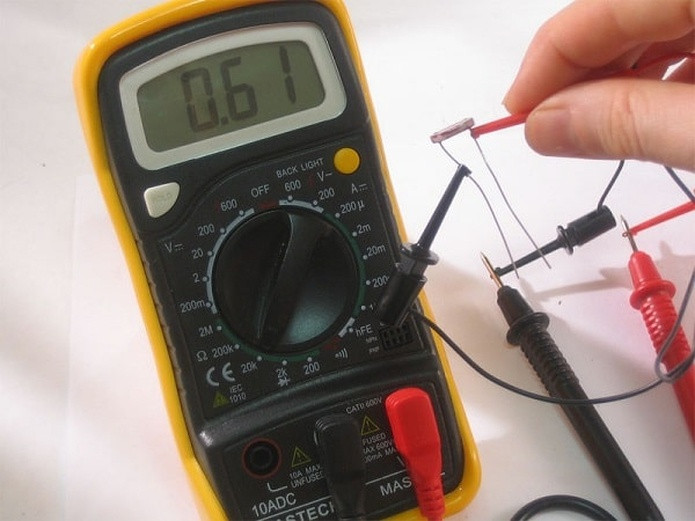

Sử dụng đồng hồ VOM để đo điện trở kiểm tra tình trạng động cơ 3 phaNếu một cuộn dây bị đứt, điện trở đo được sẽ là vô cùng (mạch hở). Nếu một cuộn dây bị chạm chập (ngắn mạch một phần hoặc toàn bộ), điện trở đo được sẽ rất nhỏ hoặc bằng 0.
Bạn cũng nên kiểm tra cách điện giữa các cuộn dây với vỏ động cơ (đo điện trở giữa bất kỳ đầu dây nào và vỏ động cơ nối đất). Điện trở cách điện phải rất lớn (thường ở mức MegaOhm).

Động Cơ Nào Không Nên Dùng Mạch Sao Tam Giác?

Mạch khởi động sao tam giác không phải là giải pháp tối ưu cho mọi loại động cơ 3 pha. Những động cơ có đặc điểm sau không nên hoặc không thể sử dụng phương pháp này:

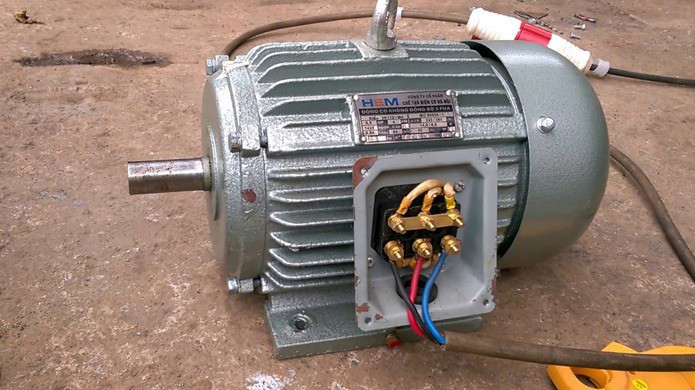

Những trường hợp động cơ không nên sử dụng phương pháp khởi động sao tam giác

Động cơ công suất thấp: Như đã nêu, động cơ công suất nhỏ thường có dòng khởi động không quá lớn, có thể khởi động trực tiếp mà không gây vấn đề nghiêm trọng, nên sử dụng mạch sao tam giác là không cần thiết và tốn kém.
Động cơ có tải khởi động rất nặng: Ở chế độ đấu sao, mô-men khởi động chỉ bằng khoảng 1/3 mô-men định mức. Đối với những tải yêu cầu mô-men khởi động cao (ví dụ: máy nghiền bi đầy tải, một số loại máy nén pít-tông), mô-men ở chế độ sao có thể không đủ để thắng quán tính hoặc tải tĩnh, khiến động cơ không thể tăng tốc hoặc dừng lại ở tốc độ thấp, gây nóng và quá tải.
Động cơ chỉ có 3 đầu dây ra: Mạch sao tam giác yêu cầu động cơ phải có ít nhất 6 đầu dây ra (hoặc 12 đầu dây cho một số loại đặc biệt) để có thể thay đổi kết nối từ sao sang tam giác bên ngoài động cơ. Động cơ chỉ có 3 đầu dây ra là loại đã được đấu sẵn bên trong nhà máy (thường là đấu tam giác hoặc sao cố định) và không thể thay đổi kết nối.
Động cơ có điện áp định mức không phù hợp: Động cơ phải có khả năng hoạt động ở điện áp dây (U_lưới) khi đấu tam giác và ở điện áp dây / √3 khi đấu sao. Ví dụ, nếu lưới điện là 380V, động cơ dùng mạch sao tam giác thường phải có điện áp định mức ghi trên nhãn là Δ380V/Y660V. Khi đó, đấu tam giác vào 380V là chạy định mức, còn đấu sao vào 380V (tức là điện áp trên cuộn dây là 380V/√3 ≈ 220V) là chế độ khởi động giảm áp. Động cơ chỉ ghi Δ220V/Y380V sẽ không phù hợp với lưới 380V bằng phương pháp này.

Hiểu rõ cấu tạo, nguyên lý và các yếu tố liên quan đến mạch động lực sao tam giác sẽ giúp bạn lựa chọn, thiết kế và vận hành hệ thống điện một cách hiệu quả và an toàn hơn.
