Tụ Điện Là Gì? Giải Mã Linh Kiện Thiết Yếu Trong Mạch Điện

Tụ điện là một trong những linh kiện điện tử cơ bản và không thể thiếu trong bất kỳ mạch điện nào, từ những thiết bị điện tử đơn giản cho đến các hệ thống công nghiệp phức tạp. Với khả năng lưu trữ năng lượng dưới dạng điện trường, tụ điện đóng vai trò quan trọng trong việc ổn định điện áp, lọc nhiễu, điều chỉnh tần số và nhiều ứng dụng khác.

Trong bài viết này, chúng ta sẽ cùng nhau khám phá sâu hơn về tụ điện: từ định nghĩa cơ bản, cấu tạo, nguyên lý hoạt động cho đến các loại tụ điện phổ biến và cách chúng được ứng dụng trong thực tế. Việc nắm vững kiến thức về tụ điện không chỉ giúp bạn hiểu rõ hơn về thế giới điện tử mà còn là nền tảng để thiết kế và sửa chữa các mạch điện hiệu quả.

Bạn có biết, ngoài tụ điện, còn rất nhiều linh kiện điện tử diac khác cũng đóng vai trò quan trọng không kém trong ngành công nghiệp điện tử?

1. Tụ Điện Là Gì? Định Nghĩa Chi Tiết

Tụ điện (tiếng Anh: Capacitor) là một linh kiện điện tử thụ động, có khả năng lưu trữ năng lượng điện dưới dạng điện trường khi có sự chênh lệch điện áp giữa hai đầu của nó. Về cơ bản, một tụ điện hoạt động giống như một “bình chứa” điện tích, có thể nạp điện và xả điện khi cần thiết.

Chức năng chính của tụ điện bao gồm:

• Lọc nhiễu: Loại bỏ các thành phần tần số cao không mong muốn khỏi tín hiệu.
• Ổn định điện áp: Giữ cho điện áp cung cấp ổn định, tránh sụt áp đột ngột.
• Truyền tín hiệu AC: Cho phép tín hiệu xoay chiều đi qua nhưng chặn dòng một chiều.
• Tạo mạch dao động: Kết hợp với cuộn cảm để tạo ra các mạch dao động với tần số nhất định.
• Khởi động động cơ: Cung cấp mô-men xoắn ban đầu cho động cơ điện.

2. Cấu Tạo Của Tụ Điện

Cấu tạo của tụ điện tuy đơn giản nhưng lại rất hiệu quả. Một tụ điện cơ bản bao gồm:

• Hai bản cực (plates): Thường là hai tấm kim loại dẫn điện (như nhôm, tantalum, thiếc, v.v.) được đặt song song hoặc cuộn lại.
• Chất điện môi (dielectric): Là lớp vật liệu cách điện được đặt giữa hai bản cực. Chất điện môi có vai trò ngăn không cho dòng điện một chiều đi qua, đồng thời tăng cường khả năng lưu trữ điện tích của tụ điện. Các loại vật liệu điện môi phổ biến bao gồm không khí, giấy, mica, gốm, nhựa, thủy tinh, và oxit kim loại.
• Vỏ bảo vệ: Toàn bộ cấu trúc được bọc kín để bảo vệ các thành phần bên trong và cố định hai chân cực để kết nối với mạch điện.

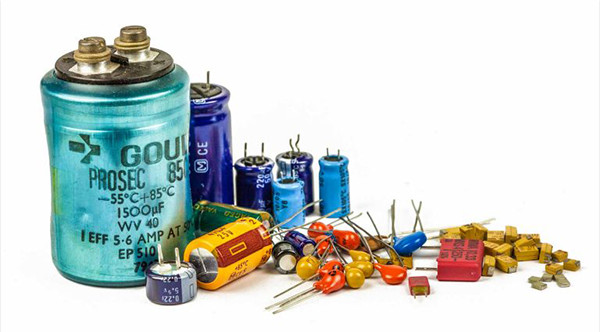

Tụ điện cơ bản*Hình ảnh một số loại tụ điện phổ biến*

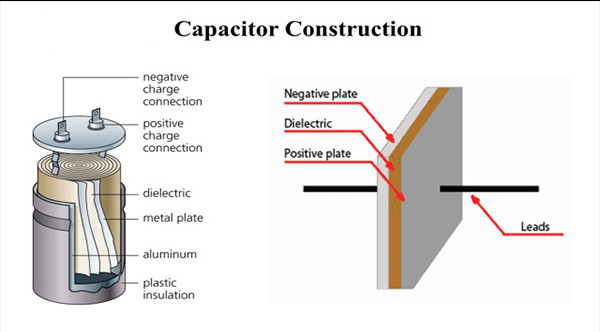

Cấu tạo bên trong của tụ điện*Cấu tạo cơ bản của tụ điện gồm hai bản cực và lớp điện môi ở giữa.*

3. Nguyên Lý Hoạt Động Của Tụ Điện

Nguyên lý hoạt động của tụ điện dựa trên khả năng tích trữ và phóng điện năng. Có hai dạng nguyên lý chính:

• Nguyên lý phóng nạp: Khi có một điện áp được đặt vào hai bản cực của tụ điện, các điện tích trái dấu sẽ di chuyển và tích tụ trên hai bản cực. Bản cực nối với cực dương của nguồn điện sẽ tích điện dương, và bản cực nối với cực âm sẽ tích điện âm. Quá trình này tạo ra một điện trường giữa hai bản cực, lưu trữ năng lượng. Tụ điện sẽ tiếp tục nạp điện cho đến khi điện áp giữa hai bản cực cân bằng với điện áp của nguồn.

• Nguyên lý nạp xả: Khi tụ điện đã được nạp đầy điện và sau đó được ngắt khỏi nguồn, nó có thể phóng điện năng đã tích trữ ra mạch ngoài khi có một đường dẫn. Ví dụ, khi bạn kết nối một điện trở vào hai đầu tụ điện, dòng điện sẽ chảy qua điện trở cho đến khi tụ điện xả hết điện. Trong một số trường hợp, nếu dòng điện nạp hoặc xả tăng vọt quá nhanh vượt quá giới hạn thiết kế, có thể gây ra hiện tượng đánh thủng điện môi, làm hỏng tụ điện, hoặc thậm chí gây tia lửa điện, cháy nổ.

4. Phân Loại Tụ Điện Phổ Biến

Tụ điện được phân loại theo nhiều cách khác nhau, chủ yếu dựa trên mục đích sử dụng và vật liệu điện môi.

4.1. Phân loại theo mục đích sử dụng

• Tụ cố định: Là loại tụ điện có giá trị điện dung không thay đổi, được in rõ trên thân tụ.
  • Tụ có cực (polar capacitor): Còn gọi là tụ hóa. Loại này có phân biệt cực dương (+) và cực âm (-). Khi đấu nối vào mạch điện, cần phải tuân thủ đúng cực tính, nếu không tụ có thể bị hỏng hoặc phát nổ. Tụ có cực thường có điện dung lớn và được sử dụng trong các mạch lọc nguồn, ổn định điện áp DC.
  • Tụ không phân cực (nonpolar capacitor): Hay còn gọi là tụ không phân cực. Loại này không phân biệt cực tính, có thể đấu nối theo bất kỳ chiều nào mà không ảnh hưởng đến hoạt động. Tụ không phân cực thường có điện dung nhỏ hơn, được dùng trong các mạch lọc tín hiệu AC, mạch dao động.
• Tụ biến đổi (tụ xoay): Là loại tụ điện mà giá trị điện dung có thể được điều chỉnh thủ công bằng cách xoay một trục hoặc vít. Chúng thường được dùng trong các mạch điều chỉnh tần số của radio, mạch thu phát sóng.

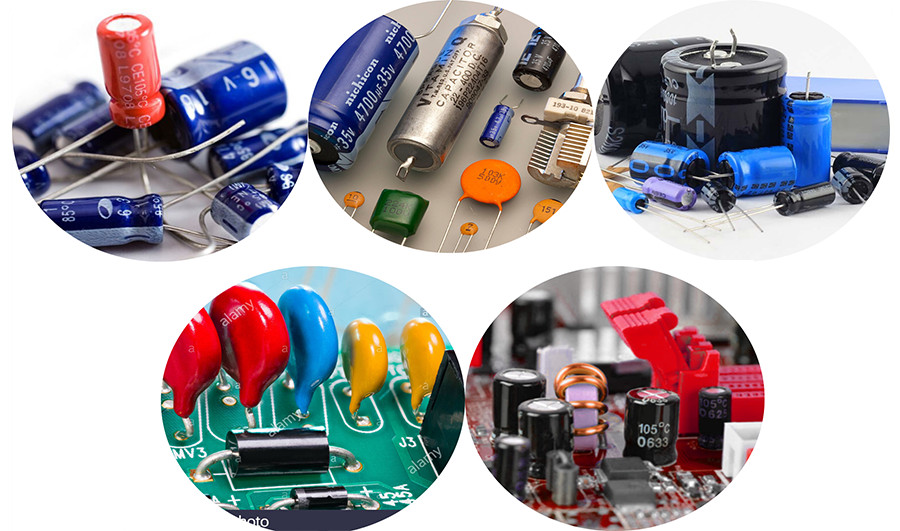

Các loại tụ điện khác nhau*Tụ điện được phân loại theo nhiều tiêu chí khác nhau.*

4.2. Phân loại theo chất điện môi

Chất điện môi là yếu tố quyết định đến đặc tính và ứng dụng của tụ điện.

• Tụ hóa (Electrolytic Capacitor): Sử dụng một lớp oxit kim loại (thường là nhôm hoặc tantalum) làm chất điện môi, tạo ra điện dung rất lớn trong một kích thước nhỏ gọn. Tụ hóa có cực tính và điện áp làm việc giới hạn.
• Tụ hóa tantalum (Tantalum Capacitor): Là một biến thể của tụ hóa, sử dụng tantalum oxit. Tụ này có kích thước nhỏ hơn, ổn định hơn và tuổi thọ cao hơn tụ hóa nhôm thông thường.
• Tụ giấy (Paper Capacitor): Sử dụng giấy tẩm dầu hoặc sáp làm điện môi. Chúng thường không phân cực và có khả năng chịu điện áp cao.
• Tụ màng (Film Capacitor): Sử dụng các màng nhựa mỏng như polypropylene, polycarbonate, polyester làm điện môi. Tụ màng thường có độ chính xác cao, ổn định, và khả năng tự phục hồi khi bị đánh thủng do quá điện áp.
• Tụ gốm (Tụ sứ Ceramic Capacitor): Sử dụng gốm làm điện môi. Tụ gốm không phân cực, có kích thước nhỏ, dải điện dung rộng và thường được dùng để lọc nhiễu tần số cao hoặc trong các mạch cộng hưởng.
• Tụ mica (Mica Capacitor): Sử dụng các tấm mica mỏng làm điện môi. Tụ mica có độ chính xác và ổn định cao, tổn hao thấp và hoạt động tốt ở tần số cao. Chúng thường có dạng hình khối nhỏ và không phân cực.

5. Ý Nghĩa Ký Hiệu Trên Vỏ Tụ Điện

Trong các sơ đồ mạch điện, tụ điện thường được ký hiệu bằng chữ “C” (viết tắt của Capacitor). Trên thân tụ điện, bạn sẽ thấy các thông số quan trọng như giá trị điện dung và điện áp làm việc.

Ví dụ, một tụ điện có thể ghi 100µF 250V:

• 100µF: Đây là giá trị điện dung của tụ điện, đo bằng microfarad (µF). Điện dung cho biết khả năng lưu trữ điện tích của tụ. Các đơn vị điện dung phổ biến khác là Farad (F), nanofarad (nF), picofarad (pF). (1F = 1.000.000 µF = 1.000.000.000 nF = 1.000.000.000.000 pF).
• 250V: Đây là giới hạn điện áp làm việc tối đa của tụ điện. Nếu điện áp đặt vào tụ vượt quá giá trị này, lớp điện môi có thể bị đánh thủng, gây hỏng tụ hoặc thậm chí là cháy nổ.

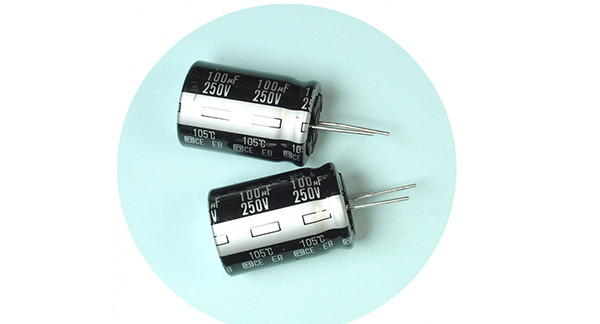

Các thông số trên tụ điện*Tụ điện có cực với các thông số điện dung và điện áp.*

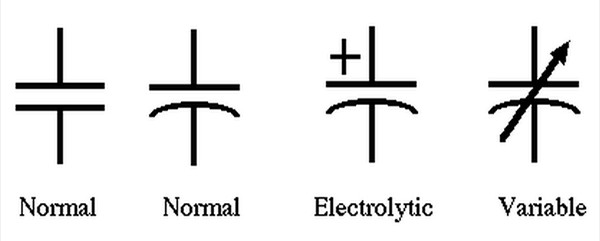

Ký hiệu tụ điện trên sơ đồ*Ý nghĩa các ký hiệu trên vỏ tụ điện giúp người dùng dễ dàng nhận biết.*

6. Cách Đọc Trị Số Tụ Điện

Cách đọc trị số tụ điện khác nhau tùy thuộc vào loại tụ:

• Đối với tụ hóa: Trị số điện dung và điện áp thường được ghi trực tiếp trên thân tụ dưới dạng số, ví dụ: 1000µF/50V.

• Đối với tụ gốm và tụ giấy (hoặc một số loại tụ màng nhỏ): Trị số được ký hiệu bằng một chuỗi ba chữ số. Hai chữ số đầu tiên là giá trị, và chữ số thứ ba là số mũ của 10 để nhân với giá trị đó, đơn vị mặc định là picofarad (pF).

  • Ví dụ: Tụ gốm ghi 105.
    • Hai chữ số đầu: 10
    • Chữ số thứ ba: 5 (tức 10^5)
    • Giá trị điện dung = 10 x 10^5 pF = 1.000.000 pF = 1µF.
  • Ví dụ khác: Tụ ghi 473.
    • Giá trị điện dung = 47 x 10^3 pF = 47.000 pF = 47 nF = 0.047 µF.

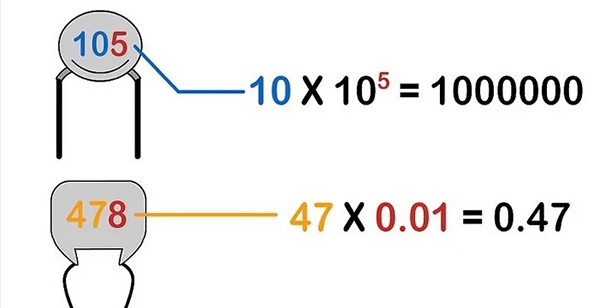

Cách đọc trị số trên tụ điện gốm*Ví dụ về cách đọc trị số tụ điện gốm.*

Việc hiểu cách đọc các thông số này là vô cùng quan trọng để lựa chọn đúng linh kiện cho ứng dụng của bạn. Bên cạnh đó, các linh kiện như cảm biến cmos là gì hay cầu chì tiếng anh là gì cũng có những ký hiệu và cách đọc riêng, đòi hỏi người dùng cần tìm hiểu kỹ lưỡng.

7. Công Thức Tính Điện Tích và Điện Dung Tụ Điện

Để hiểu sâu hơn về hoạt động của tụ điện, chúng ta cần biết các công thức cơ bản liên quan đến điện tích và điện dung.

• Công thức tính điện tích tụ điện:
  Điện tích (Q) mà một tụ điện có thể lưu trữ tỷ lệ thuận với điện dung (C) và điện áp (U) đặt vào hai đầu tụ.
  Q = C x U
  Trong đó:

  • Q: Điện tích (đơn vị: Coulomb, C)
  • C: Điện dung (đơn vị: Farad, F)
  • U: Điện áp (đơn vị: Volt, V)

• Công thức tính điện dung tụ điện:
  Điện dung của một tụ điện phẳng phụ thuộc vào diện tích bản cực, vật liệu điện môi và khoảng cách giữa hai bản cực.

  Công thức tính điện dung tụ điệnTrong đó:
  * `εr` (epsilon R): Hằng số điện thẩm tương đối của vật liệu điện môi (không có đơn vị). Giá trị này cho biết khả năng cách điện và tích trữ năng lượng của vật liệu so với chân không.
  * `ε0` (epsilon 0) ≈ 8.854 x 10^-12 F/m: Hằng số điện thẩm của chân không.
  * `S`: Diện tích của một bản cực (đơn vị: mét vuông, m²).
  * `d`: Khoảng cách giữa hai bản cực (đơn vị: mét, m).

Công thức này cho thấy, để tăng điện dung, chúng ta có thể tăng diện tích bản cực (S), giảm khoảng cách giữa hai bản cực (d), hoặc sử dụng vật liệu điện môi có hằng số điện thẩm tương đối (εr) lớn hơn.

8. Tụ Điện Mắc Nối Tiếp và Mắc Song Song

Tùy thuộc vào yêu cầu của mạch điện, tụ điện có thể được mắc nối tiếp hoặc song song để đạt được giá trị điện dung hoặc điện áp mong muốn. Các mạch điện phức tạp, chẳng hạn như trong một bộ khuếch đại poe, thường sử dụng nhiều tụ điện kết hợp.

• Tụ điện mắc nối tiếp:
  Khi các tụ điện được mắc nối tiếp, tổng điện áp chịu đựng của cả hệ thống sẽ là tổng điện áp chịu đựng của từng tụ điện. Tuy nhiên, tổng điện dung của mạch sẽ giảm.
  1/C_tổng = 1/C1 + 1/C2 + 1/C3 + ...
  Đối với điện áp, điện áp đặt lên từng tụ sẽ phân chia theo tỷ lệ nghịch với điện dung của nó.
  U_tổng = U1 + U2 + U3 + ...

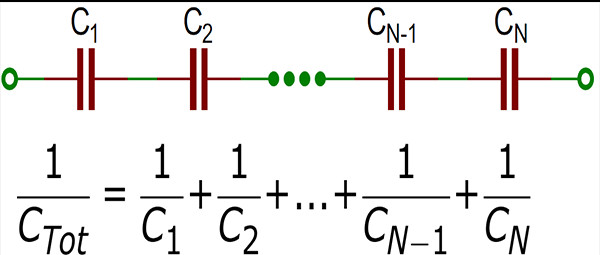

  Sơ đồ tụ điện mắc nối tiếp*Tụ điện mắc nối tiếp.*

• Tụ điện mắc song song:
  Khi các tụ điện được mắc song song, tổng điện dung của mạch sẽ là tổng điện dung của từng tụ điện. Điện áp trên mỗi tụ sẽ bằng nhau và bằng điện áp đặt vào cả mạch.
  C_tổng = C1 + C2 + C3 + ...
  Điện áp chịu đựng của cả mạch song song sẽ bằng điện áp chịu đựng nhỏ nhất của một trong các tụ.
  U_tổng = U1 = U2 = U3 = ...

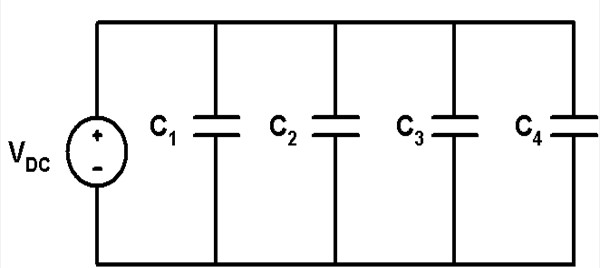

  Sơ đồ tụ điện mắc song song*Tụ điện mắc song song.*

Việc lựa chọn cách mắc tụ điện phù hợp là rất quan trọng để đảm bảo mạch hoạt động ổn định và hiệu quả. Ngay cả trong các hệ thống đơn giản như bảng cầu chì xe tải kia k250, tụ điện cũng có thể xuất hiện để hỗ trợ ổn định nguồn điện.

Câu Hỏi Thường Gặp Về Tụ Điện

Dưới đây là một số câu hỏi thường gặp về tụ điện mà người học và người làm kỹ thuật thường quan tâm:

1. Tụ điện có chức năng gì trong mạch điện xoay chiều (AC) và một chiều (DC)?

Trong mạch DC, tụ điện hoạt động như một bình chứa năng lượng, chặn dòng điện một chiều đi qua khi đã nạp đầy, và lưu trữ năng lượng. Trong mạch AC, tụ điện cho phép dòng xoay chiều đi qua (với trở kháng phụ thuộc vào tần số), thường dùng để lọc nhiễu, tách tín hiệu AC khỏi DC, hoặc tạo mạch dịch pha.

2. Làm thế nào để kiểm tra một tụ điện còn hoạt động tốt hay không?

Bạn có thể sử dụng đồng hồ vạn năng (multimeter) để kiểm tra. Với tụ hóa, hãy đo điện dung và kiểm tra xem có bị rò rỉ điện hay không. Đồng hồ kim có thể dùng để kiểm tra sự nạp/xả điện: kim đồng hồ sẽ lên rồi về 0 khi đo tụ tốt. Nếu kim không lên hoặc lên rồi đứng yên, tụ có thể bị hỏng.

3. Điều gì sẽ xảy ra nếu đấu nối tụ hóa ngược cực?

Nếu đấu nối tụ hóa ngược cực, đặc biệt là với điện áp cao, tụ có thể bị phá hủy lớp điện môi, gây đoản mạch, rò rỉ chất điện phân, phồng rộp, hoặc thậm chí là phát nổ do áp suất khí tích tụ bên trong.

4. Điện dung của tụ điện có ảnh hưởng đến hiệu suất của mạch như thế nào?

Điện dung ảnh hưởng trực tiếp đến khả năng lưu trữ năng lượng và phản ứng tần số của tụ điện. Tụ có điện dung lớn có thể lưu trữ nhiều năng lượng hơn và làm mịn điện áp DC tốt hơn. Tụ có điện dung nhỏ hơn thường được dùng để lọc nhiễu tần số cao hoặc trong các mạch cộng hưởng cụ thể. Chọn sai điện dung có thể dẫn đến mạch hoạt động không ổn định, nhiễu hoặc không đạt được tần số mong muốn.

5. Tụ điện có thể được dùng để lưu trữ năng lượng thay cho pin không?

Mặc dù cả tụ điện và pin đều lưu trữ năng lượng, chúng hoạt động theo các nguyên lý khác nhau. Tụ điện (đặc biệt là siêu tụ điện) có thể nạp và xả rất nhanh, tuổi thọ cao hơn và chịu được nhiều chu kỳ nạp/xả, nhưng mật độ năng lượng thường thấp hơn nhiều so với pin. Pin lưu trữ năng lượng hóa học và chuyển đổi thành điện năng, cung cấp điện áp ổn định trong thời gian dài hơn. Tụ điện phù hợp cho các ứng dụng cần năng lượng tức thời hoặc chu kỳ nạp/xả cao, trong khi pin phù hợp cho các ứng dụng cần nguồn điện lâu dài.

Kết Luận

Qua bài viết này, hy vọng bạn đã có cái nhìn tổng quan sâu sắc về tụ điện – một linh kiện điện tử tuy nhỏ bé nhưng có vai trò vô cùng quan trọng trong mọi mạch điện. Từ cấu tạo đơn giản, nguyên lý hoạt động thú vị đến các loại tụ đa dạng và ứng dụng rộng rãi, tụ điện thực sự là trái tim của nhiều thiết bị mà chúng ta sử dụng hàng ngày. Hiểu rõ về tụ điện sẽ giúp bạn tự tin hơn trong việc học tập, nghiên cứu và làm việc trong lĩnh vực điện tử.
