Diac Là Gì? Khám Phá Cấu Tạo, Nguyên Lý, Ứng Dụng và Cách Kiểm Tra Linh Kiện

Trong thế giới điện tử rộng lớn, mỗi linh kiện đều đóng một vai trò nhất định, và Diac là một trong số đó, thường xuất hiện trong các thiết bị điện gia dụng hay dụng cụ cầm tay mà chúng ta sử dụng hàng ngày. Vậy bạn đã thực sự hiểu Diac là gì, cấu tạo của nó ra sao, hoạt động theo nguyên lý nào, có công dụng gì đặc biệt, hay cách kiểm tra Diac như thế nào để đảm bảo mạch điện hoạt động ổn định?

Bài viết này từ linhkien283.com sẽ cùng bạn đi sâu khám phá mọi ngóc ngách về linh kiện Diac, từ những kiến thức cơ bản nhất đến các lưu ý khi sử dụng, giúp bạn có cái nhìn toàn diện và áp dụng hiệu quả hơn trong các dự án điện tử của mình. Nếu bạn đang tìm kiếm các bài tập linh kiện điện tử có lời giải để nâng cao kiến thức, hãy tham khảo thêm nhé.

Diac Là Gì?

Diac, viết tắt của Diode for Alternating Current, là một linh kiện bán dẫn đặc biệt được thiết kế để dẫn dòng điện xoay chiều (AC). Điểm độc đáo của Diac là nó chỉ bắt đầu dẫn điện khi điện áp đặt vào hai đầu của nó vượt qua một mức ngưỡng xác định, thường vào khoảng 30V tùy loại. Đây được coi là một loại diode hai chiều, có khả năng chuyển đổi trạng thái từ không dẫn sang dẫn khi có đủ điện áp kích hoạt.

Với hai điện cực hoạt động tương đương nhau, Diac không yêu cầu phân cực cụ thể khi lắp đặt vào mạch điện xoay chiều. Điều này làm cho Diac trở thành một thành phần phổ biến trong các thiết bị cầm tay như máy khoan pin, máy cắt cầm tay hay các mạch điều khiển đèn bàn, nơi cần bật/tắt hoặc điều chỉnh công suất một cách linh hoạt dựa trên điện áp.

Ký Hiệu Của Diac Trên Sơ Đồ Mạch Điện

Ký hiệu của Diac trên các bản vẽ điện tử khá dễ nhận biết, nó được thể hiện bằng hai mũi tên hình tam giác chỉ vào nhau, tượng trưng cho cấu trúc hai chiều của nó. Thoạt nhìn, ký hiệu này giống như việc hai diode được mắc song song và ngược chiều nhau.

Đặc điểm này ngụ ý rằng, khi sử dụng Diac trong mạch điện xoay chiều, chúng ta không cần quan tâm đến chiều hay ký hiệu cụ thể của từng chân (thường được gọi là MT1 và MT2). Bởi lẽ, vai trò của cả hai chân này là như nhau đối với dòng điện xoay chiều, giúp đơn giản hóa quá trình thiết kế và lắp ráp.

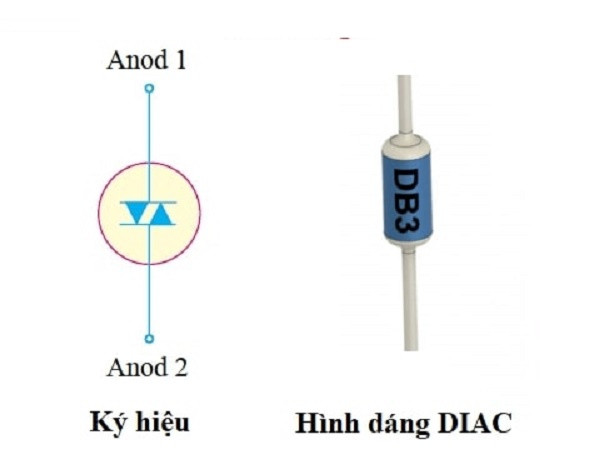

Ký hiệu của Diac trên sơ đồ mạch điện

Cấu Tạo Chi Tiết Của Diac

Diac là một linh kiện bán dẫn hai chiều với cấu tạo khá đặc biệt. Về cơ bản, nó bao gồm hai lớp bán dẫn P-N-P-N được sắp xếp theo một cách độc đáo, có thể hình dung như một đoạn nối tiếp của hai transistor mắc ngược chiều nhau.

Cụ thể, cấu trúc của Diac gồm một lớp bán dẫn N-P-N ở giữa, thường được gọi là “trung tâm”, và hai lớp P-N nằm ở phía trên và phía dưới, được gọi là “điện cực”. Các điện cực này được đánh số là MT1 (Main Terminal 1) và MT2 (Main Terminal 2), thể hiện rằng chúng là các đầu nối chính của linh kiện. Cấu trúc đối xứng này là nền tảng cho khả năng dẫn điện hai chiều của Diac.

Nguyên Lý Hoạt Động Của Diac: Đánh Thủng Avalanche

Nguyên lý hoạt động của Diac dựa trên một hiện tượng vật lý quan trọng trong bán dẫn, đó là hiện tượng đánh thủng thác lũ (avalanche breakdown). Hãy cùng tìm hiểu chi tiết hơn về cách Diac hoạt động như một công tắc tự động:

Trạng thái ban đầu (Không dẫn): Khi điện áp đặt vào Diac thấp hơn mức ngưỡng của nó, Diac sẽ ở trạng thái không dẫn điện. Lúc này, nó có điện trở rất lớn, ngăn không cho dòng điện chảy qua.
Kích hoạt (Bắt đầu dẫn): Khi điện áp đầu vào tăng dần và vượt qua mức điện áp ngưỡng (breakdown voltage), hiện tượng đánh thủng thác lũ sẽ xảy ra tại các lớp tiếp giáp bán dẫn bên trong Diac. Điều này làm cho điện trở của Diac giảm đột ngột và mạnh mẽ, cho phép dòng điện xoay chiều bắt đầu chảy qua nó.
Trạng thái dẫn điện: Một khi Diac đã được kích hoạt và dẫn dòng, điện áp qua nó sẽ giảm đáng kể so với điện áp đầu vào. Lúc này, Diac hoạt động như một công tắc đóng mạch, cho phép dòng điện đi qua một cách tự do.
Trở lại trạng thái không dẫn: Khi điện áp đầu vào giảm xuống dưới một mức xác định (holding voltage), hoặc dòng điện qua Diac giảm xuống dưới một ngưỡng giữ, Diac sẽ tự động ngắt dòng điện và trở lại trạng thái không dẫn ban đầu.

Tóm lại, Diac hoạt động như một công tắc tự động thông minh. Nó cho phép dòng điện xoay chiều chảy qua chỉ khi điện áp đầu vào đủ lớn để kích hoạt, và tự động ngắt khi điện áp giảm xuống, mang lại khả năng điều khiển linh hoạt trong nhiều ứng dụng.

Những Công Dụng Và Ứng Dụng Của Diac

Diac là một linh kiện điện tử quan trọng và được sử dụng rộng rãi trong các mạch điều khiển đầu vào AC nhờ khả năng bật và tắt dòng điện theo chu kỳ xoay chiều. Điều này làm cho Diac trở thành một yếu tố then chốt trong việc tối ưu hóa hiệu suất điều khiển các thiết bị điện.

Một số ứng dụng phổ biến của Diac bao gồm:

Mạch điều khiển động cơ: Diac được dùng để điều khiển đầu vào AC của động cơ, giúp kiểm soát tốc độ quay và hướng của động cơ một cách chính xác và hiệu quả.
Mạch điều khiển độ sáng đèn LED/đèn sợi đốt: Trong các dimmer đèn, Diac có vai trò kích hoạt Triac (một linh kiện điều khiển công suất khác) để điều chỉnh độ sáng hoặc màu sắc của đèn LED, hay các loại đèn sợi đốt truyền thống.
Thiết bị điện gia dụng: Nhiều thiết bị như máy xay sinh tố, máy giặt, máy hút bụi… sử dụng Diac trong các mạch điều khiển để vận hành các chức năng một cách chính xác và hiệu quả hơn.
Mạch xử lý tín hiệu AC khác: Ngoài các ứng dụng trên, Diac còn góp mặt trong nhiều mạch xử lý tín hiệu AC khác, giúp tăng cường tính đáng tin cậy và ổn định cho hệ thống điện tử.

Với vai trò là “công tắc điện tử” nhạy bén, Diac giúp các thiết bị điện tử hoạt động chính xác, hiệu quả, đồng thời nâng cao độ bền và ổn định của mạch.

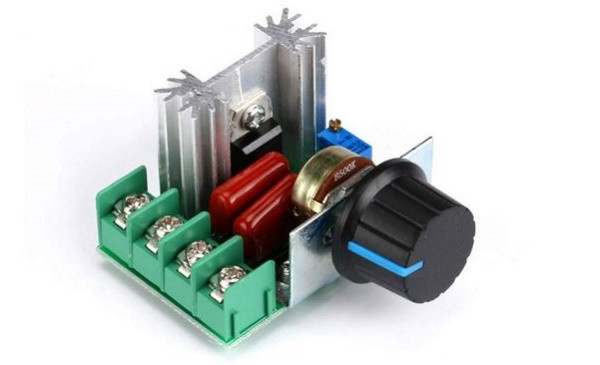

Các công dụng phổ biến của Diac

Hướng Dẫn Cách Đo Và Kiểm Tra Diac Đơn Giản

Để đảm bảo Diac hoạt động đúng cách hoặc để xác định liệu nó có bị hỏng hay không, bạn có thể sử dụng các thiết bị đo điện tử như multimeter (đồng hồ vạn năng) hoặc oscilloscope (máy hiện sóng). Dưới đây là hướng dẫn chi tiết cách thực hiện:

Kiểm Tra Diac Bằng Multimeter (Đồng Hồ Vạn Năng)

Đây là phương pháp cơ bản và dễ thực hiện nhất cho người dùng thông thường:

Bước 1: Chuẩn bị đồng hồ vạn năng. Đặt đồng hồ vạn năng về chế độ đo điện trở (ohm – Ω).
Bước 2: Kết nối Diac. Nối que đo dương của multimeter vào một chân (ví dụ MT1) của Diac, và que đo âm vào chân còn lại (MT2).
Bước 3: Đọc giá trị. Quan sát giá trị điện trở hiển thị trên màn hình. Nếu Diac đang ở trạng thái tốt, đồng hồ sẽ hiển thị giá trị điện trở rất lớn (gần như vô cực hoặc “OL” – Over Limit). Điều này cho thấy Diac chưa đạt đến điện áp ngưỡng và không dẫn điện. Sau đó, đảo chiều que đo và lặp lại. Kết quả cũng phải tương tự.
Xác định Diac hỏng: Nếu trong quá trình đo, đồng hồ hiển thị một giá trị điện trở nhỏ hoặc gần bằng 0 ở bất kỳ chiều nào, điều đó có nghĩa là Diac đã bị chập (ngắn mạch) hoặc bị rò rỉ, và linh kiện này đã hỏng.

Lưu ý: Multimeter thông thường không cung cấp đủ điện áp để Diac đạt ngưỡng dẫn. Do đó, phương pháp này chỉ giúp kiểm tra tình trạng ngắn mạch hoặc hở mạch.

Kiểm Tra Diac Bằng Oscilloscope (Máy Hiện Sóng)

Đây là phương pháp nâng cao hơn, giúp bạn quan sát đặc tuyến V-I của Diac để xác định chính xác điện áp ngưỡng và tình trạng hoạt động:

Bước 1: Chuẩn bị thiết bị. Kết nối đầu vào của oscilloscope vào hai chân A1 và A2 của Diac.
Bước 2: Cấu hình Oscilloscope. Đặt oscilloscope ở chế độ đo tín hiệu AC, cấu hình trục X (điện áp) và trục Y (dòng điện) phù hợp để hiển thị đặc tuyến V-I.
Bước 3: Áp dụng tín hiệu AC. Cấp một tín hiệu điện áp xoay chiều có biên độ tăng dần (ví dụ từ một biến áp hoặc nguồn AC điều chỉnh được) vào Diac.
Bước 4: Quan sát tín hiệu đầu ra. Trên màn hình oscilloscope, bạn sẽ thấy đồ thị của dòng điện qua Diac theo điện áp. Khi điện áp đạt ngưỡng, bạn sẽ thấy một sự thay đổi đột ngột trên đồ thị (dòng tăng vọt trong khi điện áp giảm nhẹ). Nếu đồ thị không hiển thị đặc tuyến mong đợi (ví dụ: không có điểm đánh thủng, hoặc Diac dẫn ngay lập tức mà không cần ngưỡng), điều đó có thể cho thấy Diac bị hỏng.

Nếu bạn không có kinh nghiệm sử dụng các thiết bị đo điện tử phức tạp, tốt nhất bạn nên tìm kiếm sự hỗ trợ từ các chuyên gia hoặc kỹ thuật viên có kinh nghiệm để tránh làm hỏng linh kiện hoặc gây nguy hiểm cho bản thân.

Các Lưu Ý Quan Trọng Khi Sử Dụng Diac

Để đảm bảo Diac hoạt động an toàn, hiệu quả và kéo dài tuổi thọ cho các mạch điện của bạn, hãy ghi nhớ những lưu ý quan trọng sau:

Chọn Diac phù hợp: Luôn đảm bảo rằng bạn sử dụng Diac có các thông số kỹ thuật (như điện áp ngưỡng, dòng điện định mức) phù hợp với yêu cầu của mạch điện. Sử dụng linh kiện không đúng thông số có thể dẫn đến hoạt động kém hiệu quả hoặc hỏng hóc.
Tránh quá áp: Diac được thiết kế để kích hoạt ở một mức điện áp nhất định. Việc đặt điện áp quá cao vào Diac có thể vượt quá giới hạn chịu đựng của nó, gây hư hỏng hoặc phá hủy linh kiện vĩnh viễn.
Kiểm tra kỹ thông số: Nếu bạn không chắc chắn về giá trị hoặc thông số kỹ thuật của một Diac cụ thể, hãy kiểm tra lại bằng cách đọc datasheet hoặc sử dụng các thiết bị đo điện tử chuyên dụng. Điều này giúp tránh nhầm lẫn và đảm bảo an toàn khi vận hành.
Lắp đặt đúng vị trí: Đảm bảo Diac được đặt đúng vị trí và kết nối chính xác trong mạch điện của bạn. Mặc dù Diac không phân cực, nhưng việc lắp đặt không cẩn thận có thể gây ra các lỗi kết nối không mong muốn.
Xử lý cẩn thận: Tránh xử lý Diac bằng tay không khi tay ẩm ướt hoặc không đúng cách, vì điều này có thể tạo ra tĩnh điện làm hỏng linh kiện bán dẫn nhạy cảm.
Thay thế khi hỏng: Nếu bạn phát hiện Diac của mình bị hỏng (ví dụ: qua kiểm tra bằng multimeter hoặc oscilloscope), hãy thay thế nó bằng một linh kiện mới có thông số tương đương hoặc phù hợp với mạch điện của bạn.
Tìm kiếm sự giúp đỡ chuyên nghiệp: Nếu bạn không có kinh nghiệm với việc sử dụng Diac hoặc các linh kiện điện tử khác, đừng ngần ngại tìm kiếm sự giúp đỡ từ các chuyên gia, kỹ sư điện tử hoặc kỹ thuật viên có kinh nghiệm. Họ có thể cung cấp lời khuyên chính xác và hỗ trợ kỹ thuật cần thiết để đảm bảo an toàn và hiệu quả cho dự án của bạn.

Tuân thủ những lưu ý này không chỉ giúp bảo vệ linh kiện và mạch điện mà còn đảm bảo an toàn cho người sử dụng, đồng thời tối ưu hóa hiệu suất làm việc của hệ thống điện tử.

Kết Luận

Diac tuy là một linh kiện nhỏ bé nhưng lại đóng vai trò không thể thiếu trong nhiều mạch điện tử, đặc biệt là các ứng dụng điều khiển dòng xoay chiều. Việc hiểu rõ về Diac, từ cấu tạo, nguyên lý hoạt động đến cách kiểm tra và những lưu ý khi sử dụng, sẽ giúp bạn tự tin hơn trong việc thiết kế, sửa chữa và tối ưu hóa các hệ thống điện tử.

Hy vọng bài viết này đã cung cấp cho bạn những thông tin hữu ích và toàn diện về linh kiện Diac. Nếu bạn có nhu cầu tìm mua các loại linh kiện điện tử chất lượng cao để phục vụ cho các dự án của mình, đừng ngần ngại liên hệ trực tiếp với linhkien283.com. Chúng tôi luôn sẵn sàng hỗ trợ và mang đến những sản phẩm tốt nhất cho bạn!

Câu Hỏi Thường Gặp (FAQs)

1. Diac và Triac có mối liên hệ như thế nào?
Diac thường được sử dụng để kích hoạt Triac. Triac là một linh kiện điều khiển công suất hai chiều, và Diac cung cấp một xung kích hoạt chính xác để bật Triac, đặc biệt trong các mạch điều khiển độ sáng đèn (dimmer) hoặc điều tốc động cơ.

2. Điện áp ngưỡng của Diac có ý nghĩa gì?
Điện áp ngưỡng (Breakdown voltage) là mức điện áp tối thiểu mà Diac cần đạt được ở hai cực để bắt đầu dẫn điện. Đây là một thông số quan trọng quyết định thời điểm Diac “mở” và cho phép dòng điện chảy qua, ảnh hưởng trực tiếp đến đặc tính điều khiển của mạch.

3. Tại sao Diac lại được dùng phổ biến trong mạch AC?
Diac là linh kiện hai chiều, có khả năng dẫn điện theo cả hai hướng của dòng xoay chiều. Điều này làm cho nó cực kỳ phù hợp để điều khiển các tải AC mà không cần phân cực, giúp đơn giản hóa thiết kế mạch và cung cấp khả năng điều khiển linh hoạt cho các ứng dụng như điều khiển công suất động cơ, đèn chiếu sáng, v.v.
