Cảm Biến Hình Ảnh CMOS: Nền Tảng Công Nghệ Đột Phá Trong Camera Hiện Đại

Trong thế giới công nghệ ngày càng phát triển, camera đã trở thành một phần không thể thiếu trong đời sống, từ những chiếc điện thoại thông minh đến hệ thống giám sát chuyên nghiệp. Đằng sau khả năng ghi lại hình ảnh sắc nét, sống động ấy chính là sự đóng góp to lớn của cảm biến hình ảnh CMOS. Công nghệ này không chỉ giúp camera hoạt động hiệu quả hơn mà còn mở ra vô vàn ứng dụng mới. Vậy, điều gì khiến cảm biến CMOS trở nên đặc biệt và được ưa chuộng đến vậy? Hãy cùng khám phá chi tiết về cấu tạo, nguyên lý hoạt động, ưu điểm và các ứng dụng thực tiễn của nó qua bài viết này nhé!

Cảm Biến Hình Ảnh CMOS Là Gì?

Cảm biến hình ảnh CMOS (Complementary Metal-Oxide Semiconductor) là một trong những “trái tim” quan trọng nhất của một chiếc camera kỹ thuật số. Nó có nhiệm vụ chính là thu nhận ánh sáng và chuyển đổi thành tín hiệu điện, sau đó tạo thành hình ảnh mà chúng ta thấy.

Chip CMOS được cấu tạo chủ yếu từ Silic, với những tấm wafer siêu mỏng được thiết kế và đặt tinh vi. Là một loại linh kiện bán dẫn là gì cực kỳ phức tạp, giá trị của cảm biến hình ảnh thường chiếm một phần đáng kể trong tổng giá thành của một chiếc camera.

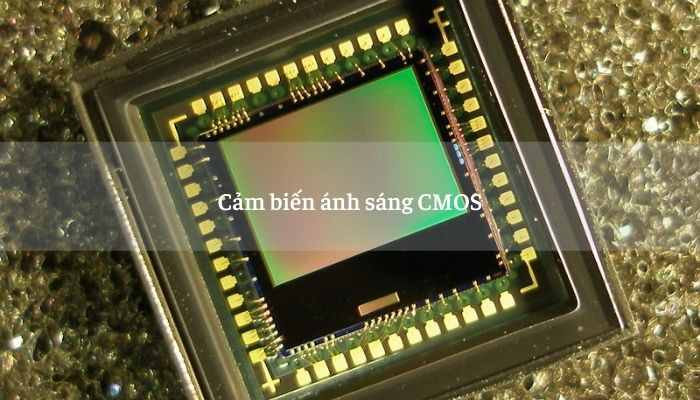

Cảm biến hình ảnh CMOS trong camera

Cấu Tạo Chi Tiết Của Cảm Biến CMOS

Camera hiện đại thường sử dụng hai loại cảm biến hình ảnh chính là CCD (Charge-Coupled Device) và CMOS. Trong khi CCD thường được dùng cho các dòng camera Analog truyền thống, CMOS lại được áp dụng rộng rãi cho các camera thế hệ mới, đặc biệt là camera IP.

Cấu tạo bề mặt của cảm biến CMOS bao gồm ba lớp diode xếp chồng lên nhau, mỗi lớp diode mang một màu sắc khác nhau. Điều này giúp phân biệt và xử lý màu sắc hiệu quả. Các màu sắc này sẽ kết hợp với ánh sáng đi vào từ ống kính, nhằm tạo ra hình ảnh rõ nét nhất cho người dùng. Bên cạnh đó, cảm biến CMOS còn tích hợp thêm bộ khuếch đại tín hiệu và mạch A/D (Analog-to-Digital Converter) ngay trên cùng một chip, giúp xử lý tín hiệu nhanh chóng và gọn gàng hơn. Khi tìm hiểu về ký hiệu chữ cái trên mạch điện tử, bạn sẽ thấy các ký hiệu về diode, transitor hay ADC rất phổ biến, thể hiện sự phức tạp và tích hợp cao của công nghệ này.

Hiện nay có hai dạng cảm biến hình ảnh chính:

• Dạng Array (ma trận hay mảng): Thường dùng cho camera, điện thoại, kính thiên văn, vệ tinh,…
• Dạng đơn (line): Chủ yếu dùng cho máy fax, máy scan, máy đo quang phổ,…

Kích thước của cảm biến CMOS cũng rất đa dạng, từ Medium Format (lên tới 43,8 x 32,8 mm) đến Full-Frame (36 x 24 mm) và các định dạng nhỏ hơn.

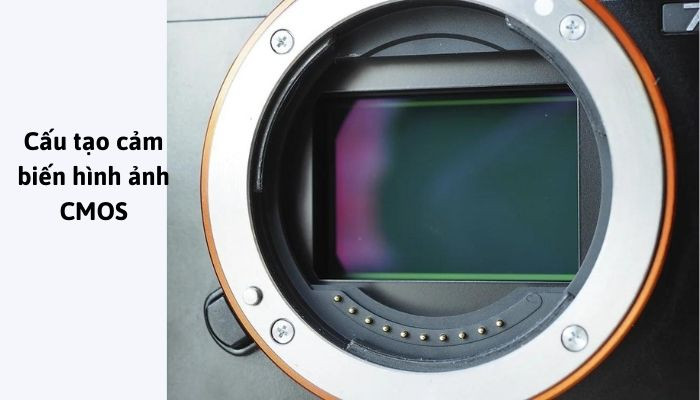

Sơ đồ cấu tạo chi tiết của cảm biến CMOS

Nguyên Lý Hoạt Động Của Cảm Biến Hình Ảnh CMOS

Về cơ bản, cảm biến hình ảnh CMOS có chức năng chuyển đổi tín hiệu từ hình ảnh (dạng analog) sang tín hiệu số và có thể ghi lại được.

Nguyên lý hoạt động của cảm biến hình ảnh CMOS diễn ra như sau: khi ánh sáng đi qua ống kính, nó sẽ được ghi lại bởi các điểm ảnh (pixel) trên bề mặt cảm biến. Mỗi pixel sau đó chuyển đổi ánh sáng thành tín hiệu điện. Tín hiệu này được khuếch đại và xử lý sơ bộ ngay tại từng pixel trước khi được đưa qua bộ lọc màu RGB. Sau đó, tín hiệu analog này được số hóa thông qua chip ADC (Analog-to-Digital Converter) tích hợp sẵn, rồi chuyển vào bộ nhớ để lưu trữ hoặc hiển thị cho người dùng xem. Quá trình này diễn ra cực kỳ nhanh chóng, giúp tạo ra hình ảnh mượt mà và sắc nét.

Ưu Điểm Vượt Trội Của CMOS So Với CCD

CMOS ngày càng được ưa chuộng hơn CCD nhờ vào những ưu điểm nổi bật:

• Tốc độ xử lý nhanh hơn: CMOS có khả năng đọc dữ liệu từ mỗi pixel một cách độc lập, cho phép tốc độ khung hình cao hơn, rất quan trọng đối với video và chụp liên tục.
• Tiêu thụ ít năng lượng hơn: Do kiến trúc hoạt động, CMOS tiêu thụ ít điện năng hơn đáng kể, kéo dài tuổi thọ pin cho các thiết bị di động và camera.
• Độ nhạy cảm và độ phân giải cao hơn: Công nghệ CMOS liên tục được cải tiến để đạt được độ nhạy sáng tốt hơn và khả năng tái tạo chi tiết hình ảnh cao hơn.
• Độ nhiễu tối thiểu: Các cải tiến trong thiết kế giúp giảm thiểu nhiễu hình ảnh, đặc biệt trong điều kiện ánh sáng yếu.
• Tích hợp nhiều chức năng: CMOS có thể tích hợp nhiều chức năng xử lý tín hiệu ngay trên cùng một chip, giảm kích thước và chi phí sản xuất.

So sánh công nghệ CMOS và CCD trong camera

Ứng Dụng Đa Dạng Của Công Nghệ CMOS Camera

Ngoài việc được ứng dụng rộng rãi trong các hệ thống camera công nghiệp và camera giám sát, công nghệ CMOS còn thể hiện sự linh hoạt và hiệu quả trong nhiều lĩnh vực khác của đời sống và khoa học:

• Kính thiên văn: Cảm biến CMOS giúp quan sát bầu trời, thu thập dữ liệu thiên văn với độ chi tiết cao.
• Máy quét – đọc mã vạch: Đảm bảo khả năng đọc chính xác và nhanh chóng.
• Thị giác của Robot: Đóng vai trò như “mắt thần” giúp robot nhận diện vật thể, định vị và thực hiện các tác vụ phức tạp.
• Nhận dạng ký tự quang học (OCR): Chuyển đổi văn bản từ hình ảnh sang dữ liệu số.
• Xử lý hình ảnh vệ tinh, radar: Cung cấp dữ liệu quan trọng cho các ứng dụng quốc phòng và nghiên cứu môi trường.
• Khí tượng học: Quan sát, đo đạc thời tiết, hỗ trợ dự báo chính xác hơn.

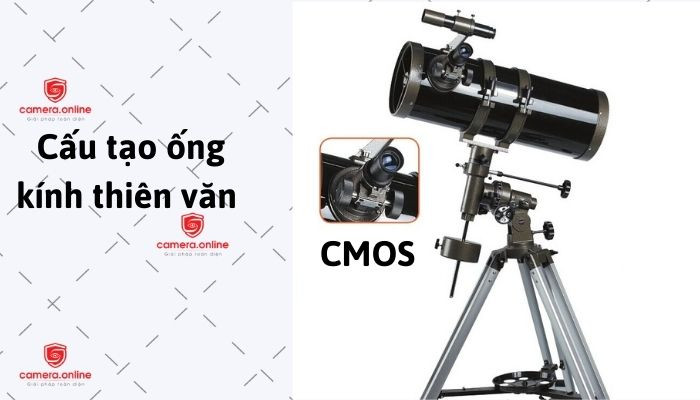

Ứng dụng cảm biến CMOS trong kính thiên văn

Khám Phá Công Nghệ CCD Trong Camera

Bên cạnh CMOS, công nghệ CCD cũng là một loại cảm biến hình ảnh quan trọng và từng rất phổ biến trong các dòng camera trước đây. CCD là viết tắt của “Charge-Coupled Device”, tức là linh kiện tích điện kép. Khác với CMOS, CCD chuyển tín hiệu từ dạng hình ảnh sang tín hiệu điện (analog) trước khi được số hóa bởi một chip ADC riêng biệt.

Cảm biến CCD là bộ phận cực kỳ quan trọng, quyết định chất lượng ảnh, kích thước, độ phân giải, độ sáng và hiệu quả của ống kính. Mặc dù ngày nay CMOS đã vượt trội hơn về nhiều mặt, CCD vẫn giữ vị trí trong một số ứng dụng chuyên biệt đòi hỏi chất lượng hình ảnh rất cao và độ nhiễu cực thấp.

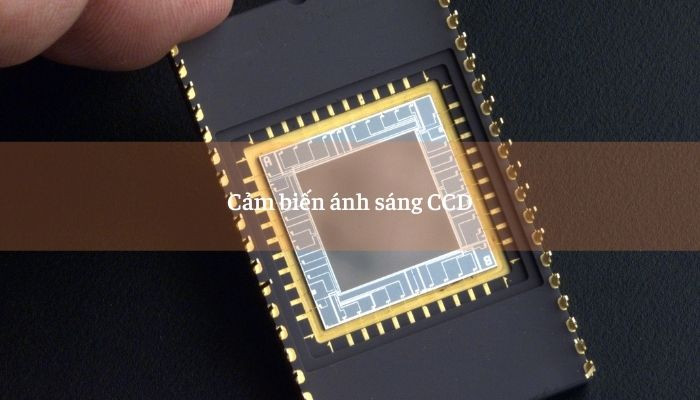

Cấu tạo và nguyên lý hoạt động của cảm biến CCD

Cấu Tạo Cơ Bản Của Cảm Biến CCD

Cấu phần chính của cảm biến CCD là các Photodiode siêu nhỏ, tương tự như những con chip dùng cho smartphone, nhưng có tính linh động cao trong việc truyền tải điện tích.

Cảm biến CCD cũng có hai loại chính:

• Dòng hai chiều: Dùng trong camera, máy ảnh kỹ thuật số, webcam.
• Dòng một chiều: Dùng trong máy scan, máy đo quang phổ.

Trong CCD, các điện tích được tạo ra bởi ánh sáng sẽ được truyền tuần tự từ pixel này sang pixel khác cho đến khi chúng đến bộ chuyển đổi analog-to-digital (ADC) ở cuối cảm biến. Điều này giúp duy trì độ đồng nhất của tín hiệu nhưng lại giới hạn tốc độ xử lý tổng thể.

Kết Luận

Cảm biến hình ảnh CMOS đã và đang khẳng định vị thế là công nghệ then chốt, mang lại những cải tiến vượt bậc cho ngành camera và nhiều lĩnh vực công nghệ khác. Với những ưu điểm về tốc độ, hiệu suất năng lượng và khả năng tích hợp cao, CMOS không chỉ giúp chúng ta ghi lại thế giới xung quanh một cách chân thực hơn mà còn mở ra nhiều khả năng ứng dụng sáng tạo trong tương lai. Hy vọng bài viết này đã giúp bạn hiểu rõ hơn về công nghệ quan trọng này.

Nếu bạn đang tìm kiếm các linh kiện điện tử chất lượng cao, bao gồm cả các cảm biến và chip bán dẫn, đừng ngần ngại liên hệ trực tiếp với chúng tôi tại Linhkien283.com. Chúng tôi cam kết cung cấp sản phẩm đáng tin cậy và tư vấn chuyên nghiệp để bạn có thể hiện thực hóa mọi dự án của mình!

Câu Hỏi Thường Gặp (FAQ)

1. Cảm biến CMOS và CCD khác nhau cơ bản ở điểm nào?
Sự khác biệt cơ bản nhất là cách xử lý tín hiệu. CMOS chuyển đổi tín hiệu ánh sáng thành tín hiệu số ngay tại mỗi pixel, trong khi CCD thu thập tất cả các điện tích và truyền chúng tuần tự đến một bộ chuyển đổi A/D duy nhất ở cuối cảm biến. Điều này làm cho CMOS nhanh hơn và tiêu thụ ít điện năng hơn.

2. Tại sao CMOS lại được ưa chuộng hơn CCD trong các thiết bị hiện đại?
CMOS được ưa chuộng hơn nhờ tốc độ xử lý nhanh, khả năng tiêu thụ năng lượng thấp, chi phí sản xuất rẻ hơn và khả năng tích hợp nhiều chức năng vào cùng một chip, giúp giảm kích thước và phức tạp của thiết bị.

3. Cảm biến CMOS có ứng dụng nào khác ngoài camera an ninh không?
Có rất nhiều! CMOS được ứng dụng trong kính thiên văn, máy quét mã vạch, thị giác robot, hệ thống nhận dạng ký tự quang học (OCR), xử lý hình ảnh vệ tinh và radar, và cả trong các thiết bị đo đạc khí tượng.

4. Kích thước cảm biến CMOS có ảnh hưởng gì đến chất lượng hình ảnh?
Kích thước cảm biến lớn hơn thường có lợi thế về chất lượng hình ảnh, đặc biệt trong điều kiện ánh sáng yếu. Các cảm biến lớn có thể thu nhận nhiều ánh sáng hơn, cho phép pixel lớn hơn và giảm nhiễu, dẫn đến hình ảnh sắc nét và chi tiết hơn.
