Mạch Khởi Động Sao Tam Giác: Giải Pháp Tối Ưu Cho Động Cơ 3 Pha

Trong thế giới công nghiệp hiện đại, việc vận hành các động cơ điện 3 pha công suất lớn luôn đi kèm với thách thức về dòng khởi động. Dòng điện tăng vọt khi động cơ bắt đầu hoạt động không chỉ gây sụt áp đột ngột trong hệ thống mà còn tiềm ẩn nguy cơ làm hỏng thiết bị, giảm tuổi thọ động cơ. Để giải quyết vấn đề này, mạch khởi động sao tam giác (Star Delta Starter) đã trở thành một giải pháp kinh tế và hiệu quả, được ứng dụng rộng rãi. Mạch này giúp giảm đáng kể dòng khởi động, bảo vệ động cơ và toàn bộ hệ thống điện. Hãy cùng Linhkien283 tìm hiểu sâu hơn về cấu tạo, nguyên lý, ứng dụng và cách đấu nối của loại mạch quan trọng này để đảm bảo vận hành ổn định và bền bỉ cho thiết bị của bạn.

Mạch Khởi Động Sao Tam Giác Là Gì?

Mạch khởi động sao tam giác (Star Delta Starter) là một mạch điện điều khiển được thiết kế đặc biệt để giảm dòng khởi động cho các động cơ không đồng bộ 3 pha roto lồng sóc. Mục tiêu chính là hạn chế tình trạng sụt áp và ảnh hưởng tiêu cực đến các thiết bị điện khác trong hệ thống, vốn là vấn đề thường gặp khi khởi động trực tiếp động cơ công suất lớn.

Thông thường, khi một động cơ khởi động trực tiếp, dòng điện ban đầu có thể lớn gấp 5 đến 9 lần dòng điện định mức. Điều này đặc biệt nguy hiểm với các động cơ có công suất từ 10HP trở lên. Việc sử dụng sao tam giác là một giải pháp cần thiết để bảo vệ thiết bị, kéo dài tuổi thọ của động cơ và đảm bảo an toàn cho toàn bộ hệ thống.

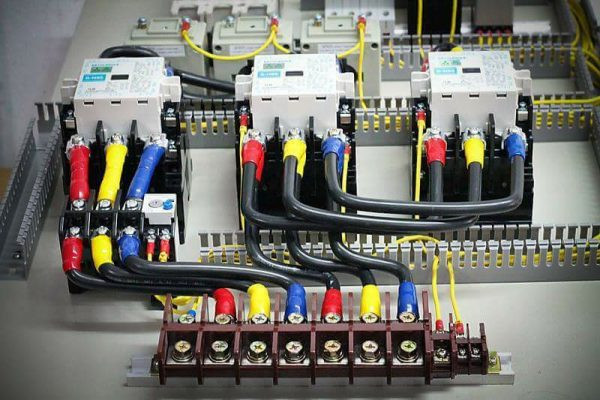

Hệ thống mạch khởi động sao tam giác giúp giảm dòng điện

Khi bắt đầu khởi động, động cơ sẽ chạy ở chế độ hình sao, nơi điện áp trên mỗi cuộn dây stato được giảm xuống. Sau khi tốc độ động cơ đạt khoảng 75% tốc độ định mức, mạch điện sẽ tự động chuyển sang chế độ đấu tam giác. Ở chế độ này, các đầu cuộn dây stato được kết nối theo hình tam giác, tăng điện áp và dòng điện trên mỗi cuộn dây về mức định mức, giúp động cơ đạt công suất hoạt động tối đa. Để hình dung rõ hơn, bạn có thể tham khảo sơ đồ đấu sao tam giác.

Tuy nhiên, không phải tất cả động cơ 3 pha đều có thể áp dụng phương pháp khởi động này. Ví dụ, với lưới điện 3 pha 380V, động cơ phải có thông số sao/tam giác là 380/660V mới tương thích. Nếu thông số điện áp của động cơ là 220V/380V (tam giác/sao), thì phương pháp khởi động sao tam giác sẽ không phù hợp, bởi vì khi chạy chế độ tam giác ở lưới 380V sẽ dẫn đến quá áp, làm hỏng động cơ.

Cấu Tạo Của Hệ Thống Mạch Sao Tam Giác

Để hiểu rõ cách thức hoạt động của mạch sao tam giác, chúng ta cần nắm vững cấu tạo của nó. Một hệ thống khởi động sao tam giác cơ bản bao gồm nhiều thành phần quan trọng phối hợp với nhau:

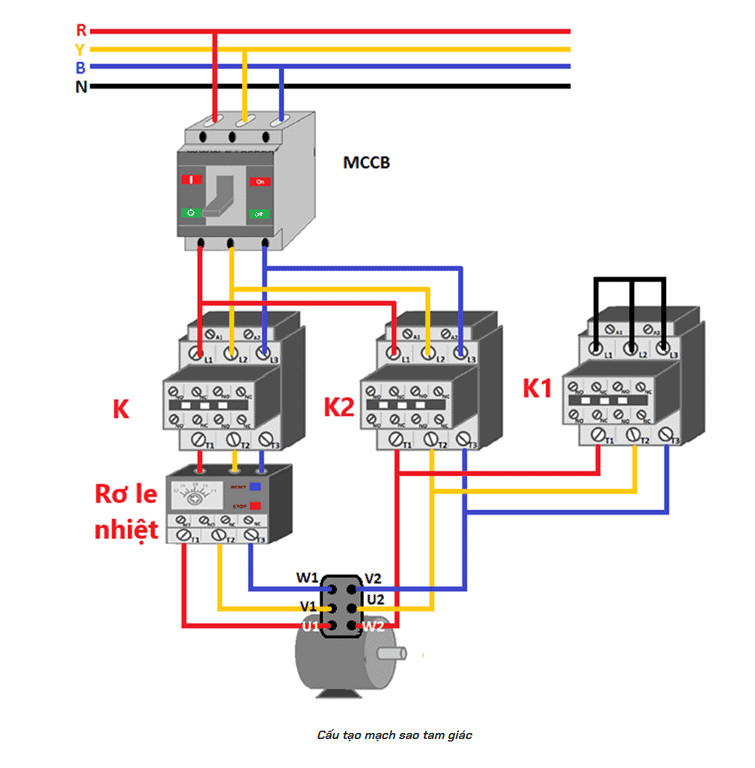

Chi tiết cấu tạo các thành phần trong mạch khởi động sao tam giác

Contactor (Khởi động từ): Đây là trái tim của mạch điều khiển, gồm 3 contactor chính:
- Contactor Chính (K): Luôn đóng khi động cơ hoạt động.
- Contactor Sao (K1): Hoạt động ở giai đoạn khởi động (chế độ sao).
- Contactor Tam Giác (K2): Hoạt động khi động cơ đã chuyển sang chế độ định mức (chế độ tam giác).
Timer (Bộ hẹn giờ): Chịu trách nhiệm cho việc chuyển mạch tự động từ chế độ sao sang tam giác sau một khoảng thời gian nhất định (tùy thuộc vào thời gian tăng tốc của động cơ và tải).
Công tắc khóa liên động: Đây là cơ chế an toàn quan trọng, được kết nối giữa contactor sao (K1) và contactor tam giác (K2). Nó đảm bảo rằng hai contactor này không bao giờ được đóng đồng thời, tránh hiện tượng ngắn mạch và hư hỏng động cơ.
Rơ le:
- Rơ le Nhiệt: Gắn trực tiếp với contactor chính (K) để bảo vệ động cơ khỏi quá tải trong suốt quá trình vận hành.
- Rơ le Thời gian (Timer): Đã đề cập ở trên, dùng để chuyển mạch tự động.
Aptomat (Cầu dao tự động): Gồm 2 aptomat:
- Một aptomat dùng để cắt nguồn điện chính bằng tay, bảo vệ mạch động lực.
- Một aptomat dùng cho mạch điều khiển, bảo vệ các thiết bị điều khiển.

Về bản chất, mạch khởi động sao tam giác kết nối ba cuộn dây của động cơ theo hai cách khác nhau trong quá trình khởi động và vận hành, nhờ vào sự chuyển đổi của các contactor được điều khiển bởi timer và rơ le.

Nguyên Lý Hoạt Động Của Mạch Khởi Động Sao Tam Giác

Mạch khởi động sao tam giác hoạt động dựa trên nguyên lý chuyển đổi hai chế độ kết nối cuộn dây của động cơ, bao gồm chế độ sao và chế độ tam giác.

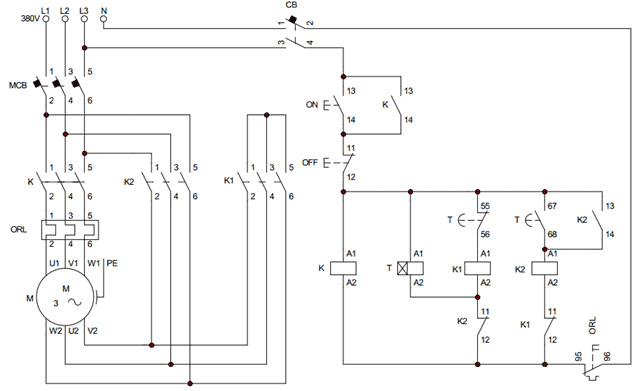

Sơ đồ minh họa nguyên lý chuyển đổi chế độ sao tam giác

Chế độ Khởi động Sao (Star Connection)

Khi nhấn nút khởi động, contactor chính (K) và contactor sao (K1) sẽ được kích hoạt. Các cuộn dây U1, V1, W1 của động cơ được nối với nguồn điện 3 pha, trong khi các đầu cuộn dây còn lại (U2, V2, W2) được nối chung tại một điểm (điểm sao). Ở cấu hình này, điện áp đặt lên mỗi cuộn dây chỉ bằng điện áp dây chia cho căn bậc hai của 3 (U dây / √3), dẫn đến dòng khởi động giảm xuống chỉ còn 1/3 so với dòng định mức nếu khởi động trực tiếp. Điều này giúp bảo vệ động cơ và hệ thống khỏi sốc điện ban đầu.

Chế độ Chuyển đổi sang Tam Giác (Delta Connection)

Khi động cơ đạt khoảng 75% tốc độ định mức (hoặc sau một khoảng thời gian cài đặt trên Timer), Timer sẽ đếm ngược và kích hoạt contactor tam giác (K2). Ngay lập tức, contactor sao (K1) sẽ ngắt kết nối, và contactor tam giác (K2) đóng lại. Lúc này, các cuộn dây của động cơ được kết nối theo kiểu tam giác: đầu U1 nối với W2, V1 nối với U2, và W1 nối với V2. Trong cấu hình này, mỗi cuộn dây sẽ nhận được toàn bộ điện áp dây, giúp động cơ hoạt động với công suất và dòng điện định mức. Đây chính là mạch sao tam giác vận hành ở trạng thái ổn định.

Trong trường hợp động cơ bị quá tải trong quá trình hoạt động, rơ le nhiệt sẽ làm mở tiếp điểm thường đóng trong mạch điều khiển, ngắt kết nối các contactor và dừng hoạt động của động cơ, đảm bảo an toàn tối đa cho hệ thống.

Ứng Dụng Phổ Biến Của Mạch Khởi Động Sao Tam Giác

Mạch đấu sao tam giác là một giải pháp khởi động động cơ hiệu quả và kinh tế, được ứng dụng rộng rãi trong nhiều ngành công nghiệp. Mạch này đặc biệt phù hợp cho các trường hợp động cơ cần khởi động với mô men xoắn từ thấp đến trung bình. Tuy nhiên, nó không lý tưởng cho các động cơ phải chịu tải nặng ngay từ đầu, vì động cơ cần một khoảng thời gian để đạt tốc độ nhất định trước khi chuyển từ chế độ sao sang tam giác.

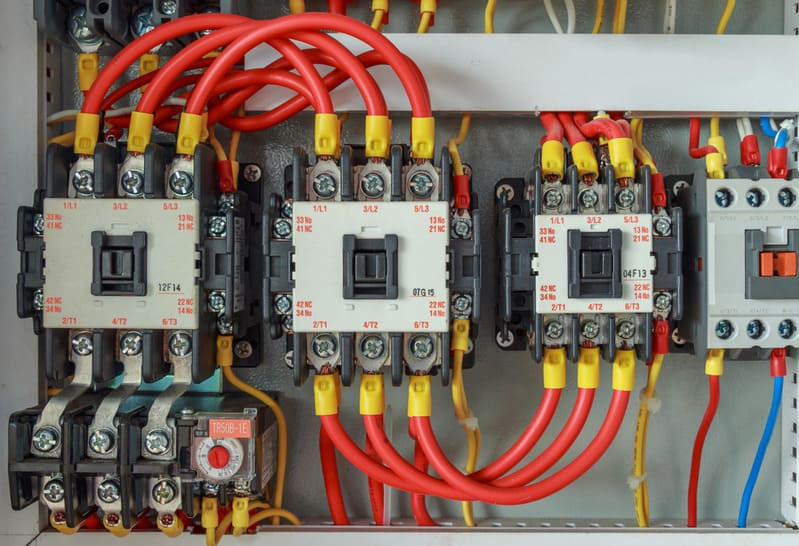

Mạch sao tam giác ứng dụng trong các hệ thống công nghiệp

Dưới đây là một số ứng dụng cụ thể của mạch khởi động sao tam giác:

Máy bơm nước: Giúp vận hành các máy bơm công suất lớn trong các nhà máy xử lý nước, hệ thống cấp thoát nước đô thị, hoặc các ứng dụng nông nghiệp.
Hệ thống HVAC (Hệ thống sưởi, thông gió và điều hòa không khí): Được sử dụng để khởi động các động cơ quạt lớn, máy nén trong hệ thống điều hòa không khí trung tâm, đảm bảo khởi động êm ái, không gây sốc điện.
Ngành công nghiệp nặng: Ứng dụng trong các thiết bị khai thác mỏ, luyện kim, sản xuất thép, nơi các động cơ lớn cần được khởi động một cách kiểm soát để bảo vệ hệ thống điện.
Ứng dụng PLC: Mạch đấu sao tam giác thường được tích hợp vào các hệ thống điều khiển lập trình (PLC) để tự động hóa quá trình khởi động và giám sát hoạt động của động cơ, tăng cường độ chính xác và an toàn.

Phân Loại Mạch Khởi Động Sao Tam Giác

Mạch khởi động sao tam giác được phân loại thành hai dạng chính, dựa trên cách thức chuyển đổi từ chế độ sao sang tam giác: mạch khởi động mở và mạch khởi động đóng.

Mạch Khởi Động Sao Tam Giác Mở (Open Transition)

Đây là loại mạch phổ biến nhất và đơn giản nhất để thực hiện. Trong quá trình chuyển đổi từ chế độ sao sang tam giác, động cơ sẽ tạm thời bị ngắt kết nối với nguồn điện trong một khoảng thời gian rất ngắn. Mạch này thường sử dụng 3 contactor và 2 rơ le trung gian.

Ưu điểm: Chi phí lắp đặt thấp, dễ thực hiện, không yêu cầu thiết bị giảm điện áp phức tạp.
Nhược điểm: Việc ngắt kết nối tạm thời có thể tạo ra sự đột biến dòng điện và mô-men xoắn, gây ra các cú sốc cơ học và điện, tiềm ẩn nguy cơ gây sập hệ thống hoặc giảm tuổi thọ động cơ nếu xảy ra thường xuyên.

Mạch Khởi Động Sao Tam Giác Đóng (Closed Transition)

Mạch khởi động đóng được thiết kế để khắc phục nhược điểm của mạch mở. Khi chuyển đổi từ chế độ sao sang tam giác, động cơ vẫn duy trì kết nối với nguồn điện. Để làm được điều này, mạch bổ sung thêm một contactor và một số điện trở chuyển tiếp. Các điện trở này sẽ được đưa vào mạch trong khoảng thời gian chuyển tiếp, giúp duy trì dòng điện và mô-men xoắn, hạn chế sự đột biến dòng điện.

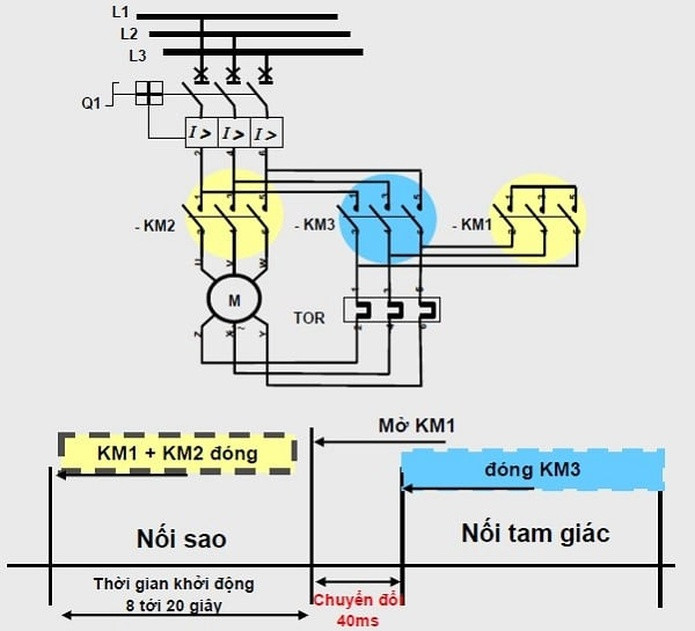

Mô hình mạch khởi động sao tam giác kiểu đóng

Ưu điểm: Khắc phục được nhược điểm của mạch mở, giảm thiểu sự đột biến dòng điện và mô-men xoắn trong quá trình chuyển đổi, mang lại sự vận hành êm ái hơn.
Nhược điểm: Yêu cầu thêm thiết bị (contactor, điện trở), làm cho việc lắp đặt phức tạp hơn và chi phí đầu tư ban đầu cao hơn.

Hướng Dẫn Đấu Nối Các Loại Mạch Khởi Động Sao Tam Giác Phổ Biến

Việc đấu nối mạch khởi động sao tam giác đòi hỏi sự tỉ mỉ và hiểu biết về điện. Dưới đây là các phương pháp đấu nối phổ biến:

Mạch Khởi Động Dùng Nút Nhấn ON/OFF (Thủ Công)

Đây là phương pháp cơ bản nhất, nhưng quá trình chuyển đổi hoàn toàn bằng tay dễ phát sinh sai sót.

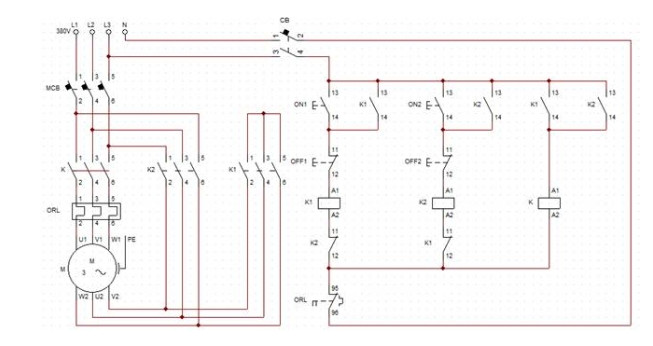

Sơ đồ mạch khởi động sao tam giác điều khiển bằng nút nhấn

Các bước đấu nối và vận hành:

Bước 1: Nhấn nút ON1. Contactor chính (K) và contactor sao (K1) cùng đóng. Động cơ bắt đầu chạy ở chế độ sao (U1, V1, W1 nối nguồn; U2, V2, W2 nối chung).
Bước 2: Nhấn nút OFF1. Contactor K và K1 ngắt điện, động cơ giảm tốc độ.
Bước 3: Nhấn nút ON2. Contactor K và K2 đóng. Động cơ chuyển sang chế độ tam giác (U1 nối W2, V1 nối U2, W1 nối V2).
Bước 4: Động cơ tiếp tục chạy với tốc độ và công suất định mức.
Bước 5: Nhấn nút OFF2 để dừng động cơ.

Mạch Khởi Động Dùng Timer (Tự Động Hóa Cơ Bản)

Để tăng tính tự động và chính xác, mạch khởi động sao tam giác thường tích hợp Timer.

Các bước đấu nối và vận hành:

Bước 1: Nhấn nút ON. Contactor chính (K) và contactor sao (K2) đóng. Đồng thời, tiếp điểm thường đóng của contactor K đóng lại để duy trì trạng thái ON (tự giữ). Cuộn dây của Timer bắt đầu đếm ngược thời gian.
Bước 2: Sau khi Timer đếm hết thời gian cài đặt, động cơ chuyển chế độ tam giác. Tiếp điểm thường đóng của Timer (T) tự động mở, ngắt điện contactor K2 (sao). Cùng lúc, tiếp điểm thường mở của Timer (T) đóng lại, cấp điện cho cuộn K1 (tam giác). Như vậy, mạch điện sao tam giác đã hoàn thành quá trình chuyển đổi.
Bước 3: Động cơ ngừng quay khi nhấn nút OFF hoặc khi rơ le nhiệt phát hiện quá tải và ngắt mạch.

Mạch Khởi Động Tối Ưu (Cải Tiến Với Timer)

Mạch này khắc phục nhược điểm của mạch dùng Timer cơ bản (Timer vẫn được cấp điện sau khi chuyển đổi, gây lãng phí và giảm tuổi thọ).

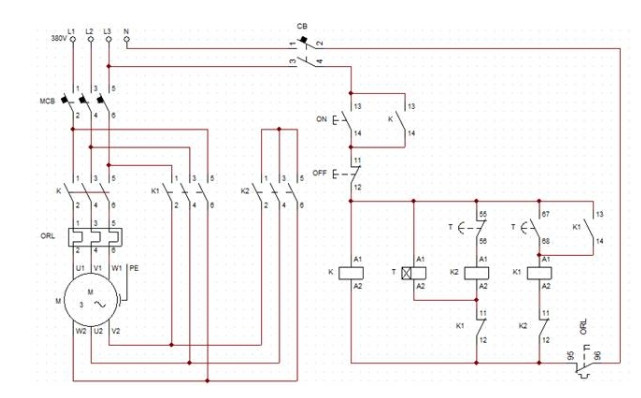

Sơ đồ mạch khởi động sao tam giác tối ưu với Timer

Để tối ưu hóa, tiếp điểm thường mở của contactor K được mắc song song với tiếp điểm thường mở của Timer T. Ngoài ra, Timer cũng được mắc nối tiếp với tiếp điểm thường đóng của K1. Cấu hình này giúp Timer chỉ hoạt động trong giai đoạn khởi động sao, sau đó sẽ ngắt điện khi chuyển sang tam giác, tiết kiệm năng lượng và tăng độ bền cho Timer.

Mạch Khởi Động Sao Tam Giác Bằng PLC (Hiện Đại)

Đây là phương pháp có hiệu quả và độ tin cậy cao nhất, đặc biệt phù hợp cho các hệ thống phức tạp, yêu cầu điều khiển chính xác và linh hoạt. Tuy nhiên, chi phí lắp đặt cũng lớn hơn và đòi hỏi người thực hiện phải am hiểu sâu về lập trình PLC và kỹ thuật đấu nối.

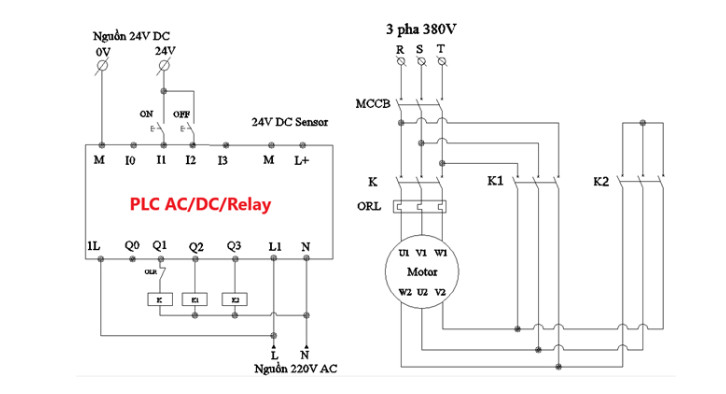

Sơ đồ mạch khởi động sao tam giác tích hợp điều khiển PLC

Hệ thống PLC có thể điều khiển chính xác thời gian chuyển mạch, tích hợp các chức năng bảo vệ nâng cao và dễ dàng kết nối với các hệ thống giám sát khác. Việc tìm hiểu cách đấu sao tam giác bằng PLC sẽ mở ra nhiều khả năng tự động hóa tiên tiến.

Lưu Ý Quan Trọng Khi Lựa Chọn Công Suất Thiết Bị Cho Mạch Sao Tam Giác

Khi thiết kế và lắp đặt mạch khởi động sao tam giác, việc lựa chọn công suất các thiết bị (đặc biệt là contactor) là cực kỳ quan trọng để đảm bảo an toàn và hiệu suất hoạt động. Động cơ chủ yếu hoạt động ở chế độ tam giác, trong khi chế độ sao chỉ tham gia vào giai đoạn khởi động ngắn. Do đó, contactor chính và contactor tam giác sẽ làm việc liên tục khi động cơ chạy.

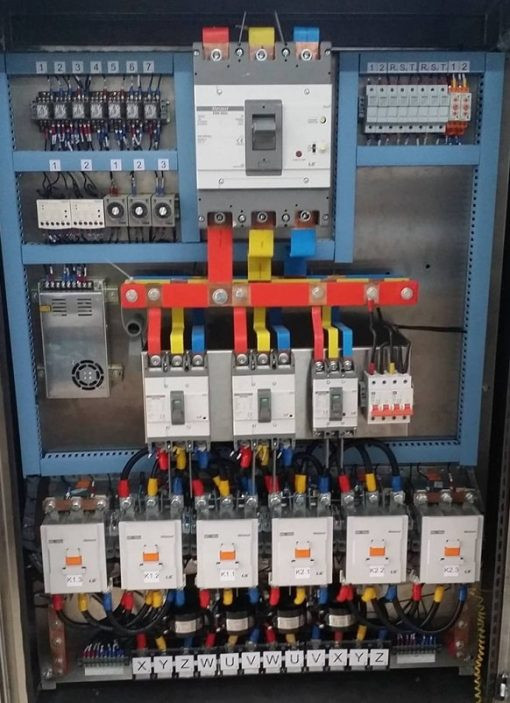

Tủ điện điều khiển động cơ với mạch khởi động sao tam giác

Cần căn cứ vào catalog của động cơ để xác định chính xác các thông số công suất, điện áp định mức ở chế độ sao và tam giác.

Ví dụ:
Xét một động cơ có công suất 220HP, dòng điện định mức Iđm = 294A, và hiệu điện thế chạy tam giác/sao là 380/660V.

Để động cơ hoạt động hiệu quả và an toàn, dòng điện định mức của contactor chính (K) và contactor tam giác (K2) được tính toán như sau:
I Contactor K = I Contactor K2 = Iđm / √3 ≈ 294A / 1.732 ≈ 170A (Bài gốc có sự nhầm lẫn công thức, cần chỉnh sửa cho chính xác, Iđm/căn3 chứ không phải Iđm/2).
Dòng contactor sao (K1) thường nhỏ hơn một cấp so với K và K2, tức là nhỏ hơn khoảng 170A.

Việc tính toán chính xác giúp tránh lãng phí (chọn thiết bị quá lớn) hoặc rủi ro (chọn thiết bị quá nhỏ, dễ cháy hỏng).

Các Câu Hỏi Thường Gặp Về Mạch Khởi Động Sao Tam Giác

Ưu nhược điểm của mạch đấu sao tam giác là gì?

Ưu điểm:

Chi phí thấp: So với các phương pháp khởi động giảm áp khác như biến tần, mạch sao tam giác có giá thành hợp lý hơn, dễ dàng đấu nối, phù hợp với nhiều ứng dụng công nghiệp.
Không giới hạn số lần vận hành: Cho phép động cơ khởi động nhiều lần mà không ảnh hưởng đáng kể đến mạch.
Giảm dòng khởi động hiệu quả: Giúp giảm dòng khởi động xuống 1/3 so với dòng định mức khi khởi động trực tiếp, bảo vệ động cơ và lưới điện.
Tiết kiệm không gian: Tủ điện của hệ thống khởi động sao tam giác thường nhỏ gọn hơn so với các phương pháp khác, tiết kiệm diện tích lắp đặt.

Nhược điểm:

Hiệu quả không bằng biến tần: Là phương pháp khởi động cơ bản, hiệu quả điều khiển và tiết kiệm năng lượng không thể sánh bằng biến tần.
Đột biến dòng điện và mô-men xoắn: Quá trình chuyển đổi từ chế độ sao sang tam giác (đặc biệt là mạch mở) có thể tạo ra sự đột biến dòng điện và mô-men xoắn, gây sốc cơ khí và điện cho hệ thống.
Mô-men khởi động thấp: Dòng khởi động giảm 3 lần ở chế độ sao cũng kéo theo mô-men khởi động chỉ đạt 1/3, ảnh hưởng đến khả năng khởi động của động cơ nếu tải ban đầu quá lớn.

Mối quan hệ điện áp và dòng điện giữa mạch đấu sao và mạch đấu tam giác là gì?

Mối quan hệ này được thể hiện rõ qua các công thức cơ bản trong điện 3 pha:

Mạch đấu sao (Y):

Điện áp pha (Up) = Điện áp dây (Ud) / √3
Dòng điện pha (Ip) = Dòng điện dây (Id)

Mạch đấu tam giác (Δ):

Điện áp pha (Up) = Điện áp dây (Ud)
Dòng điện pha (Ip) = Dòng điện dây (Id) / √3

Từ đó, ta có công thức chuyển đổi mạch khởi động sao tam giác:

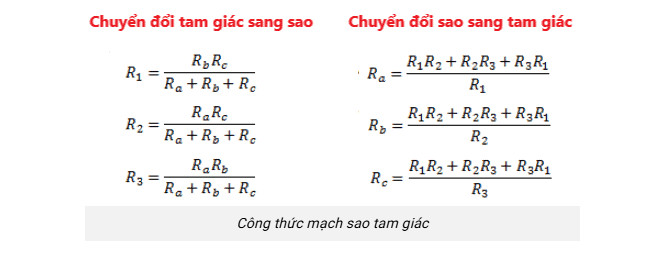

Công thức chuyển đổi giữa chế độ sao và tam giác

Làm sao nhận biết mạch mất tín hiệu 3 pha?

Để nhận biết mạch mất tín hiệu 3 pha, bạn có thể sử dụng đồng hồ VOM để đo điện trở hoặc kiểm tra sự cân bằng giữa các pha.

Động cơ 3 pha có 3 cuộn dây, với 6 đầu nối ra và mỗi cuộn dây sẽ có một giá trị điện trở nhất định. Bạn có thể sử dụng pin 9V và đồng hồ VOM (chỉnh về thang đo 2.5V) để kiểm tra chiều của các cuộn dây. Đặt pin vào hai đầu một cuộn dây, sau đó nhấp nhả nguồn điện. Nếu kim VOM vọt lên rồi trở về, điều đó cho thấy đầu cuộn dây nối với que đen cùng chiều với đầu cuộn dây nối với cực dương của pin. Nếu kim không thay đổi, hãy đảo chiều que đo. Lặp lại quá trình này với các đầu còn lại để xác định các cặp cuộn dây và kiểm tra tính liên tục của chúng. Sự mất cân bằng lớn về điện trở hoặc không có tín hiệu ở một pha có thể báo hiệu mất tín hiệu 3 pha.

Những động cơ nào không nên dùng mạch khởi động sao tam giác?

Không phải động cơ nào cũng phù hợp với phương pháp khởi động sao tam giác. Bạn nên tránh sử dụng mạch này cho các loại động cơ có đặc điểm sau:

Động cơ công suất thấp: Với động cơ nhỏ, dòng khởi động không quá lớn, việc sử dụng mạch sao tam giác sẽ làm tăng chi phí và độ phức tạp không cần thiết. Khởi động trực tiếp thường là đủ.
Tải động cơ lớn ngay từ đầu: Nếu động cơ phải kéo tải nặng ngay khi khởi động (ví dụ: máy nghiền, băng tải nặng), mô-men xoắn thấp ở chế độ sao (chỉ bằng 1/3 mô-men định mức) sẽ không đủ để khởi động tải, dẫn đến động cơ không quay được hoặc bị quá tải.
Động cơ không sử dụng điện áp 380V (nếu điện lưới là 380V): Như đã đề cập, nếu động cơ có thông số điện áp đấu tam giác thấp hơn điện áp lưới (ví dụ: 220V/380V cho lưới 380V), việc đấu tam giác sẽ gây quá áp và hỏng động cơ. Do đó, cần kiểm tra kỹ thông số điện áp trên nhãn động cơ và so sánh với điện áp lưới trước khi quyết định khởi động sao tam giác.

Mạch khởi động sao tam giác là một giải pháp thiết yếu giúp giảm dòng khởi động, bảo vệ động cơ và tăng cường độ tin cậy cho hệ thống điện 3 pha công suất lớn. Hiểu rõ về cấu tạo, nguyên lý hoạt động, các loại mạch và cách đấu nối sẽ giúp bạn đưa ra lựa chọn phù hợp, đảm bảo an toàn và hiệu quả tối ưu. Tại Linhkien283, chúng tôi chuyên cung cấp đa dạng các loại linh kiện điện tử, cơ khí và máy in 3D chất lượng cao, phục vụ mọi nhu cầu từ cơ bản đến nâng cao. Hãy truy cập website của chúng tôi để tìm hiểu thêm và chọn lựa những sản phẩm phù hợp nhất cho dự án của bạn!
