Hướng Dẫn Chi Tiết Cách Đấu Sao Tam Giác Cho Động Cơ 3 Pha

Trong lĩnh vực điện công nghiệp, việc khởi động động cơ ba pha không đồng bộ công suất lớn luôn đặt ra thách thức về dòng khởi động tức thời. Nếu không kiểm soát tốt, dòng điện này có thể gây sụt áp lưới, ảnh hưởng đến các thiết bị khác, hoặc thậm chí làm hỏng chính động cơ. Giải pháp phổ biến và hiệu quả để khắc phục vấn đề này chính là sử dụng phương pháp khởi động chuyển đổi sao tam giác. Đây là kỹ thuật giúp giảm đáng kể dòng khởi động, bảo vệ động cơ và hệ thống điện. Bài viết này sẽ đi sâu vào cách đấu sao tam giác chi tiết, từ nguyên lý hoạt động đến sơ đồ mạch cụ thể, giúp bạn nắm vững kiến thức cần thiết để triển khai trong thực tế. Để hiểu rõ hơn về các loại khởi động, bạn có thể tham khảo thêm về khởi động sao tam giác.

Khi Nào Nên Áp Dụng Phương Pháp Khởi Động Sao Tam Giác?

Để khởi động động cơ ba pha không đồng bộ, chúng ta có nhiều lựa chọn như khởi động trực tiếp, dùng khởi động mềm, hay biến tần. Tuy nhiên, phương pháp chuyển đổi sao tam giác nổi bật nhờ chi phí thấp, tính ổn định cao và cấu trúc đơn giản.

Mục đích chính của việc khởi động sao tam giác là giảm dòng điện khi động cơ bắt đầu hoạt động, bằng cách thay đổi điện áp đặt vào các cuộn dây của động cơ. Phương pháp này đặc biệt được ứng dụng rộng rãi cho các động cơ có công suất từ 20HP (ngựa) trở lên, mang lại hiệu quả kinh tế và dễ dàng trong công tác bảo trì, thay thế.

Một lưu ý quan trọng là không phải tất cả các động cơ đều có thể áp dụng phương pháp này. Để sử dụng mạch khởi động sao tam giác, động cơ cần phải có thông số kỹ thuật phù hợp trên nhãn mác. Ví dụ, nếu nguồn cấp dài hạn cho động cơ là 3 pha 380V, thì động cơ phải có khả năng chạy ở chế độ sao với điện áp 660V. Điều này đảm bảo rằng khi động cơ được nối sao, điện áp mỗi cuộn dây sẽ nằm trong giới hạn cho phép.

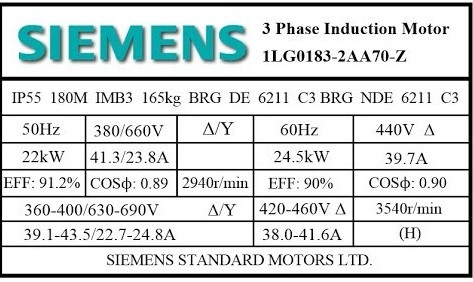

Thông số kỹ thuật trên nhãn động cơ 3 pha, điều kiện để đấu sao tam giác

Nguyên Lý Hoạt Động Của Mạch Khởi Động Sao Tam Giác

Nguyên lý của phương pháp khởi động sao tam giác dựa trên hai giai đoạn chính để kiểm soát dòng điện và mô-men xoắn của động cơ:

Giai đoạn Khởi động (Nối Sao): Ban đầu, động cơ được nối theo cấu hình sao (Y). Ở chế độ này, điện áp đặt vào mỗi cuộn dây của động cơ giảm xuống còn 1/√3 lần so với điện áp dây, dẫn đến việc dòng khởi động cũng giảm xuống khoảng 1/3 so với khi khởi động trực tiếp ở chế độ tam giác. Việc giảm dòng khởi động giúp bảo vệ động cơ khỏi sốc điện và giảm tải cho lưới điện.
Giai đoạn Hoạt động (Nối Tam Giác): Sau một khoảng thời gian nhất định khi động cơ đã đạt được tốc độ đủ lớn, mạch điều khiển sẽ tự động chuyển động cơ sang cấu hình tam giác (Δ). Ở chế độ tam giác, mỗi cuộn dây của động cơ nhận toàn bộ điện áp dây, cho phép động cơ hoạt động với công suất và mô-men xoắn định mức, đáp ứng yêu cầu của tải.

Một câu hỏi thường gặp là “thời gian chuyển đổi từ chế độ sao sang tam giác là bao lâu?”. Thực tế, không có một con số cụ thể nào áp dụng cho mọi trường hợp. Thời gian này cần được điều chỉnh linh hoạt dựa trên đặc tính của động cơ và loại tải đang sử dụng. Nếu thời gian chuyển đổi quá dài, động cơ có thể bị chậm đáp ứng và mô-men xoắn trong giai đoạn sao sẽ yếu. Ngược lại, nếu thời gian quá ngắn, dòng khởi động trong quá trình chuyển mạch có thể vẫn rất cao, không đạt được mục đích ban đầu. Do đó, kinh nghiệm thực tế cho thấy việc lựa chọn thời gian từ 2.5 giây đến 6 giây là phổ biến, tùy thuộc vào công suất động cơ và đặc điểm của tải. Để hình dung rõ hơn, bạn có thể tìm hiểu thêm về sơ đồ mạch sao tam giác chi tiết.

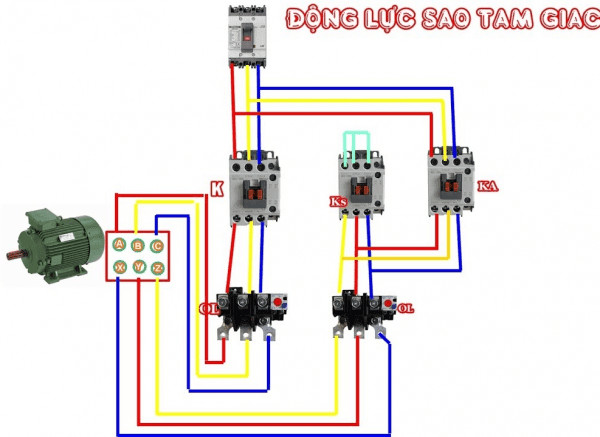

Sơ đồ tổng thể hệ thống khởi động sao tam giác cho động cơ không đồng bộ

Chi Tiết Các Sơ Đồ Đấu Sao Tam Giác

Một hệ thống khởi động sao tam giác hoàn chỉnh bao gồm hai phần chính: mạch động lực và mạch điều khiển. Việc hiểu rõ cả hai sơ đồ này là chìa khóa để thực hiện cách đấu sao tam giác một cách chính xác.

Mạch Động Lực Sao Tam Giác

Mạch động lực chịu trách nhiệm cung cấp năng lượng trực tiếp cho động cơ. Nó bao gồm các contactor chính, contactor sao và contactor tam giác, cùng với rơle nhiệt để bảo vệ động cơ.

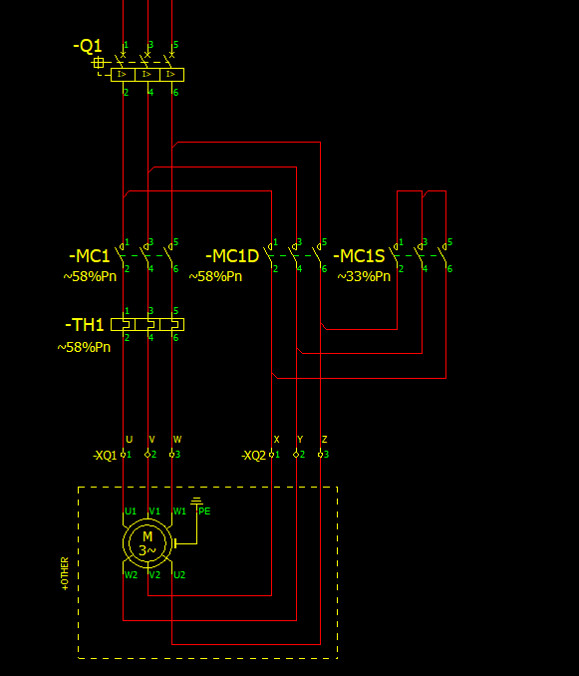

Mạch động lực chi tiết của bộ khởi động sao tam giác

Mạch Điều Khiển Sao Tam Giác

Mạch điều khiển là “bộ não” của hệ thống, có nhiệm vụ giám sát và chuyển đổi trạng thái hoạt động của động cơ từ sao sang tam giác thông qua các contactor. Nó bao gồm các nút nhấn, rơle thời gian (timer), và các tiếp điểm phụ của contactor để đảm bảo trình tự hoạt động chính xác và an toàn.

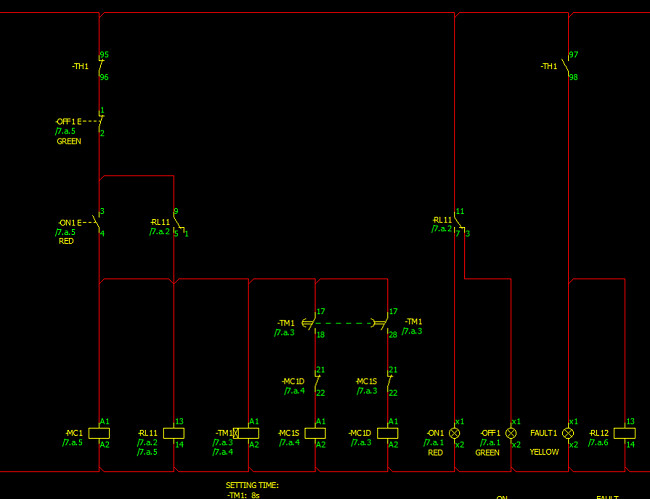

Mạch điều khiển logic thiết yếu cho quá trình chuyển đổi sao tam giác

Các Thiết Bị Chính Cần Dùng

Để xây dựng một tủ điện khởi động sao tam giác cho động cơ không đồng bộ ba pha, bạn cần các linh kiện cơ bản sau:

Aptomat (MCCB/MCB): Đóng vai trò vừa là thiết bị cấp nguồn, vừa là bảo vệ quá tải và ngắn mạch cho động cơ.
Contactor (Khởi động từ): Đây là thiết bị điều khiển đóng cắt động cơ, thực hiện chức năng chuyển đổi giữa chế độ sao và tam giác.
Rơle nhiệt (Overload Relay): Dùng để bảo vệ động cơ khỏi tình trạng quá tải kéo dài, giúp tăng tuổi thọ cho động cơ.
Timer (Bộ định thời): Điều khiển khoảng thời gian chuyển đổi giữa hai chế độ sao và tam giác, đảm bảo quá trình chuyển mạch diễn ra ổn định.
Phụ kiện kèm theo: Bao gồm đèn báo trạng thái, nút nhấn Start/Stop, rơle trung gian (nếu cần), dây dẫn điện, đầu đấu nối và các vật tư phụ trợ khác. Việc biết cách lắp công tắc điện đúng cách là nền tảng để hoàn thiện hệ thống này. Để tìm hiểu thêm về các sơ đồ này, bạn có thể tham khảo sơ đồ đấu sao tam giác.

Quy Trình Hoạt Động Của Mạch Sao Tam Giác

Quy trình hoạt động của mạch sao tam giác được thực hiện theo các bước tự động như sau:

Giai đoạn Khởi động (Sao): Khi nhấn nút “ON” (khởi động), contactor chính và contactor sao sẽ đồng thời đóng lại. Dòng điện ba pha từ nguồn sẽ chạy qua contactor chính, đi vào các đầu U1, V1, W1 của cuộn dây động cơ. Tại thời điểm này, các đầu dây W2, U2, V2 của động cơ được nối chụm lại thông qua contactor sao đang đóng, tạo thành điểm trung tính (nối sao). Đồng thời, bộ định thời (Timer) bắt đầu đếm. Động cơ bắt đầu quay với điện áp giảm, giúp giảm dòng khởi động. Trong các hệ thống công nghiệp hiện đại, việc theo dõi các thông số này có thể được hỗ trợ bởi các thiết bị như camera công nghiệp để đảm bảo an toàn.
Giai đoạn Chuyển đổi và Hoạt động (Tam giác): Sau khi Timer đếm hết khoảng thời gian cài đặt (động cơ đã đạt tốc độ ổn định nhất định), contactor sao sẽ nhả ra (mở). Ngay lập tức, contactor chạy tam giác sẽ đóng lại, cung cấp điện áp đầy đủ vào các cuộn dây của động cơ theo cấu hình tam giác. Động cơ chuyển sang chế độ tam giác và hoạt động với công suất định mức, đáp ứng yêu cầu của tải.

Quá trình này diễn ra hoàn toàn tự động, đảm bảo động cơ được khởi động một cách nhẹ nhàng, hạn chế tối đa các tác động tiêu cực lên cả động cơ và hệ thống điện.

Kết Luận

Hiểu rõ cách đấu sao tam giác là một kiến thức nền tảng quan trọng cho bất kỳ ai làm việc trong ngành điện – điện công nghiệp. Phương pháp này không chỉ giúp giảm dòng khởi động hiệu quả cho động cơ ba pha công suất lớn mà còn tiết kiệm chi phí, dễ dàng bảo trì và tăng tuổi thọ cho thiết bị. Từ nguyên lý cơ bản đến sơ đồ mạch động lực và điều khiển, hy vọng bài viết đã cung cấp cho bạn cái nhìn toàn diện và chi tiết nhất. Nếu bạn đang tìm kiếm các linh kiện điện chất lượng để xây dựng hoặc sửa chữa hệ thống khởi động sao tam giác của mình, hãy ghé thăm Linhkien283 để được tư vấn và hỗ trợ tốt nhất, đảm bảo các dự án của bạn luôn hoạt động trơn tru và hiệu quả.
