Máy Biến Dòng Là Gì? Giải Mã Thiết Bị Đo Lường Quan Trọng Trong Công Nghiệp

Trong thế giới công nghiệp hiện đại, nơi dòng điện chạy qua hàng loạt hệ thống, việc đo lường và giám sát chính xác cường độ dòng điện là yếu tố then chốt để đảm bảo an toàn, hiệu quả và tuổi thọ cho thiết bị. Tuy nhiên, việc đo trực tiếp các dòng điện có cường độ cao có thể gây nguy hiểm và khó khăn. Đây chính là lúc máy biến dòng (hay còn gọi là CT dòng, Current Transformer) phát huy vai trò không thể thiếu của mình. Vậy chính xác thì máy biến dòng là gì, nó hoạt động như thế nào, và tại sao lại quan trọng đến vậy? Bài viết này sẽ cùng bạn khám phá sâu hơn về thiết bị đặc biệt này.

1. Khái Niệm Máy Biến Dòng: Hiểu Rõ Về CT Dòng

Trước tiên, hãy cùng làm rõ định nghĩa về máy biến dòng. Bạn có thể đã nghe đến khái niệm này trong các nhà máy, trạm biến áp hay tủ điện, nhưng nhiều người vẫn còn mơ hồ về chức năng thực sự của nó.

Máy biến dòng (Current Transformer – CT) là một thiết bị điện dùng để biến đổi dòng điện có cường độ cao (đang chạy trong mạch chính) xuống một giá trị dòng điện tiêu chuẩn thấp hơn, thường là 1A hoặc 5A. Mục đích chính của việc này là để các thiết bị đo lường (như đồng hồ ampe kế) và các hệ thống bảo vệ, điều khiển có thể dễ dàng giám sát và xử lý tín hiệu mà không phải tiếp xúc trực tiếp với dòng điện nguy hiểm và quá lớn.

Nói một cách đơn giản, máy biến dòng giống như một “phiên dịch viên” giúp các thiết bị điện tử hiểu được “ngôn ngữ” của dòng điện công suất lớn. Nhờ có nó, việc giám sát nguồn điện cung cấp cho tải, phát hiện quá tải hay các sự cố khác trở nên an toàn và hiệu quả hơn. Chẳng hạn, tín hiệu từ máy biến dòng có thể được sử dụng để điều khiển một khởi động từ, giúp bảo vệ động cơ khỏi các sự cố dòng điện.

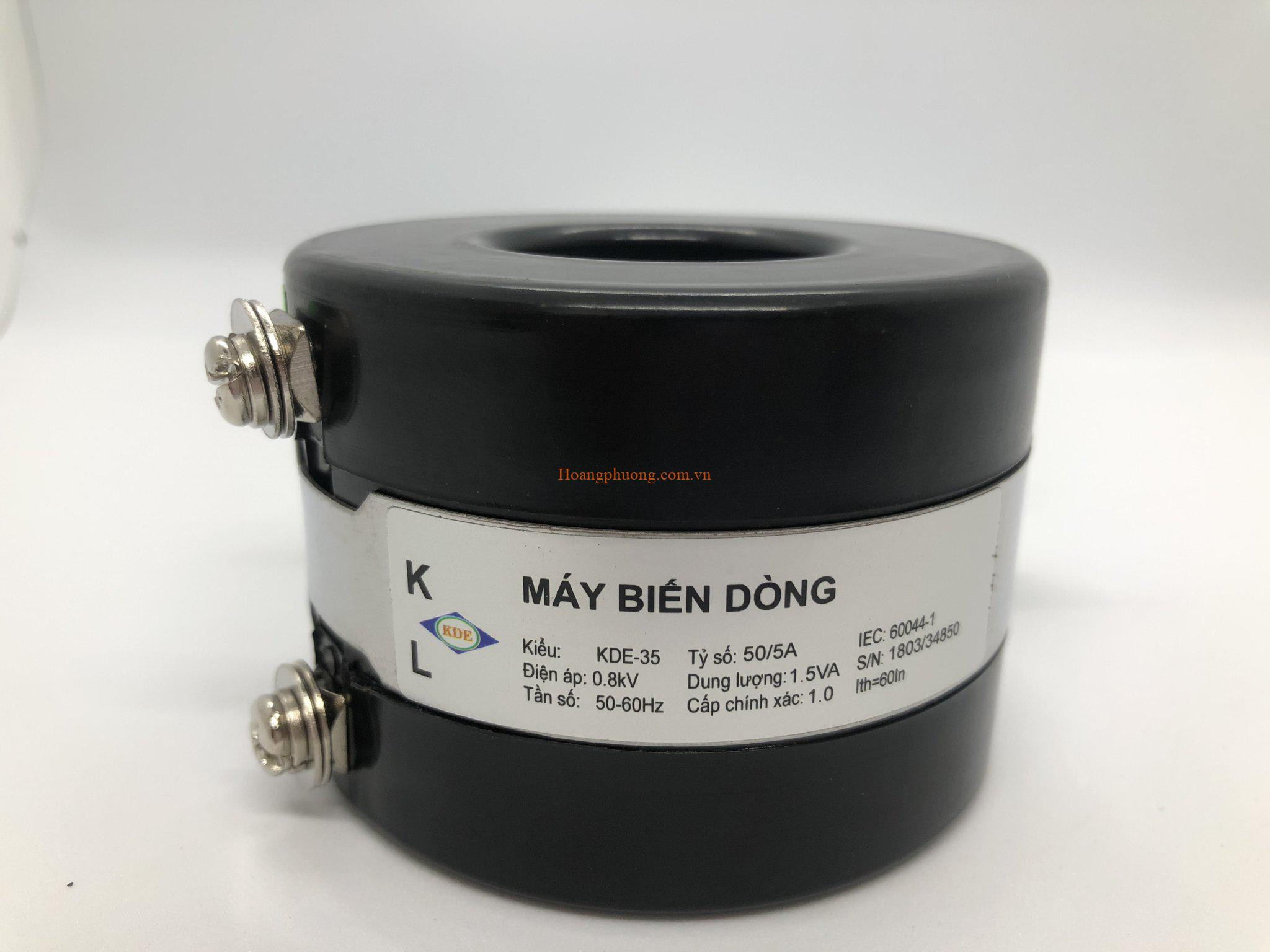

Máy biến dòng hình tròn dùng trong tủ điện công nghiệp

2. Cấu Tạo và Phân Loại Cơ Bản của Máy Biến Dòng

Để hiểu rõ hơn về nguyên lý hoạt động, chúng ta cần tìm hiểu cấu tạo của một máy biến dòng. Về cơ bản, CT dòng được cấu tạo bởi nhiều vòng dây được quấn trên một lõi sắt từ. Nó hoạt động dựa trên nguyên lý cảm ứng điện từ, tương tự như máy biến áp nhưng được thiết kế để đo dòng điện thay vì điện áp.

Cấu tạo chính của máy biến dòng bao gồm:

• Cuộn dây sơ cấp (Primary Winding): Là cuộn dây có số vòng ít, thường là một hoặc vài vòng, được mắc nối tiếp với mạch cần đo dòng điện. Dòng điện cần đo sẽ chạy qua cuộn sơ cấp này.
• Cuộn dây thứ cấp (Secondary Winding): Là cuộn dây có số vòng lớn hơn, được nối với các thiết bị đo lường, rơle bảo vệ hoặc bộ chuyển đổi tín hiệu. Dòng điện thứ cấp sẽ tỷ lệ với dòng điện sơ cấp, nhưng ở giá trị thấp hơn nhiều (1A hoặc 5A).
• Lõi sắt từ: Giúp tập trung từ thông sinh ra từ cuộn sơ cấp, đảm bảo sự truyền tải năng lượng hiệu quả đến cuộn thứ cấp.

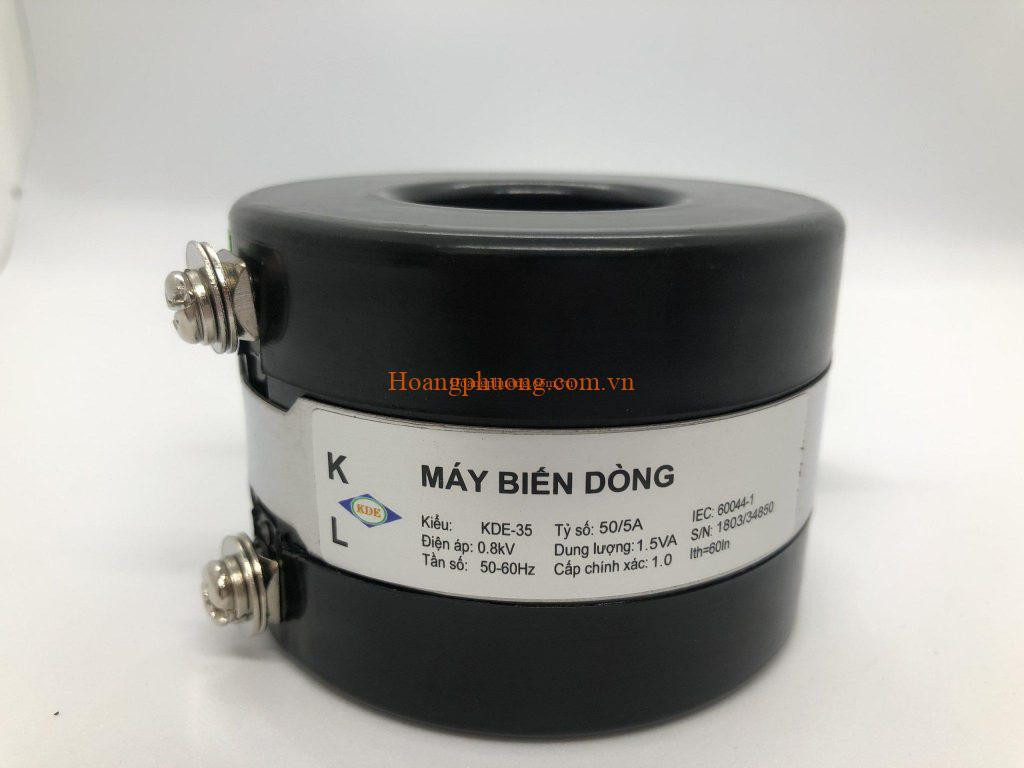

Hình ảnh chi tiết máy biến dòng dạng tròn thường gặp

Trên thị trường hiện nay, có 3 loại CT dòng cơ bản:

• Loại dây quấn (Wound type CT): Cuộn sơ cấp là một cuộn dây có nhiều vòng.
• Loại vòng (Toroidal type CT): Dòng điện sơ cấp đi qua lỗ giữa lõi từ, giống như một dây dẫn xuyên qua.
• Loại khối (Bar type CT): Một thanh dẫn điện được sử dụng làm cuộn sơ cấp.

Khi lựa chọn máy biến dòng, bạn thường thấy các thông số như “100/5A”, “300/5A”, “100/1A”. Những con số này có ý nghĩa quan trọng: “100/5A” có nghĩa là khi có dòng điện 100A chạy qua cuộn sơ cấp, cuộn thứ cấp sẽ cho ra dòng điện 5A. Tương tự, “300/5A” nghĩa là 300A sơ cấp sẽ cho ra 5A thứ cấp.

Mặc dù máy biến dòng cung cấp dòng ra tiêu chuẩn 1A hoặc 5A, nhưng nhiều thiết bị điều khiển hiện đại như PLC hay biến tần không thể đọc trực tiếp các giá trị này. Do đó, cần có thêm một bộ chuyển đổi tín hiệu để biến đổi dòng 5A/1A AC này thành tín hiệu analog tiêu chuẩn như 4-20mA hoặc 0-10V, phù hợp với đầu vào của các bộ điều khiển.

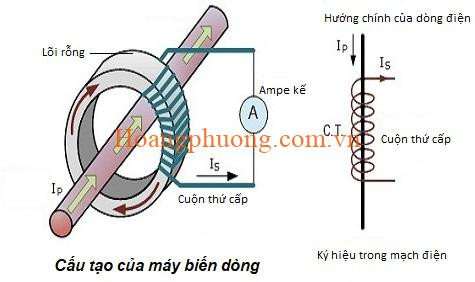

Sơ đồ cấu tạo bên trong của một máy biến dòng điện cơ bản

3. Các Chế Độ Hoạt Động Của CT Dòng: An Toàn và Hiệu Quả

Máy biến dòng có hai chế độ làm việc cơ bản cần được hiểu rõ để đảm bảo an toàn và hiệu suất:

3.1. Chế Độ Ngắn Mạch Thứ Cấp

Trong chế độ này, cuộn dây thứ cấp được nối với một phụ tải (Z2), thường là ampe kế hoặc cuộn dây rơle có trở kháng thấp. Tỷ số giữa dòng ngắn mạch sơ cấp và dòng định mức được gọi là bội số dòng của máy biến dòng. Khi bội số này lớn, sai số của CT tăng lên và phụ thuộc vào dòng thứ cấp hoặc tải. Đối với các mạch bảo vệ, bội số dòng điện của CT thường phải đảm bảo sai số dưới 10% để duy trì độ chính xác cần thiết trong việc phát hiện sự cố.

3.2. Chế Độ Hở Mạch Thứ Cấp

Đây là chế độ cực kỳ nguy hiểm và cần tuyệt đối tránh. Khi cuộn thứ cấp bị hở mạch (không nối với tải), cuộn sơ cấp vẫn có dòng điện chạy qua, nhưng không có dòng thứ cấp để cân bằng từ thông. Điều này dẫn đến từ thông trong lõi sắt từ tăng lên đột ngột và gây ra điện áp cảm ứng có biên độ rất cao ở phía thứ cấp. Điện áp này không chỉ gây nguy hiểm chết người cho người vận hành mà còn có thể phá hủy các thiết bị thứ cấp khác.

Để giảm thiểu hiện tượng bão hòa trong mạch từ và tăng cường tính tuyến tính, người ta đã chế tạo ra loại máy biến dòng có khe hở không khí, còn gọi là biến dòng tuyến tính. Ngoài ra, tỷ số dòng điện của CT tỷ lệ nghịch với số vòng dây quấn. Do đó, hoàn toàn có thể thay đổi tỷ số biến dòng bằng cách điều chỉnh số vòng dây quấn ở phía sơ cấp hoặc thứ cấp tùy theo yêu cầu ứng dụng. Ví dụ, trong các hệ thống giám sát như công tắc cảm biến dòng chảy 220v, việc đo lường chính xác các thông số là rất quan trọng.

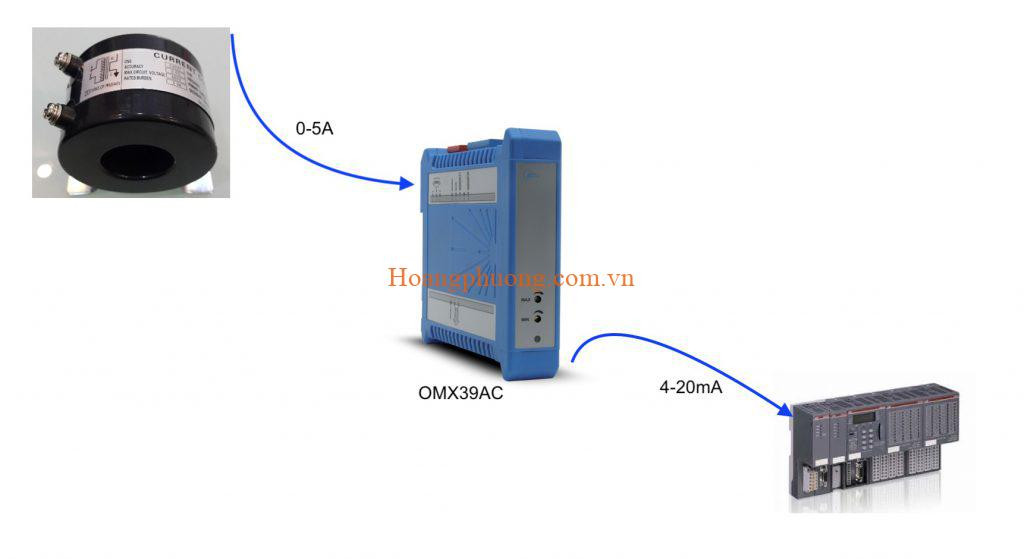

Bộ chuyển đổi tín hiệu dòng điện từ 0-5A AC sang 4-20mA DC

4. Xu Hướng Mới: Máy Biến Dòng Analog (4-20mA/0-10V)

Với sự phát triển không ngừng của khoa học và công nghệ, các nhà sản xuất đã nghiên cứu và phát triển các loại biến dòng analog có ngõ ra trực tiếp là tín hiệu 4-20mA hoặc 0-10V. Điều này mang lại lợi ích đáng kể: người dùng không cần phải sử dụng thêm các bộ chuyển đổi tín hiệu rời rạc, giúp tiết kiệm chi phí, giảm không gian lắp đặt và đơn giản hóa hệ thống điều khiển.

Tuy nhiên, không phải vì thế mà các loại CT dòng truyền thống bị loại bỏ. Trong nhiều ứng dụng thực tế, nhu cầu sử dụng dòng 1A hoặc 5A từ cuộn thứ cấp vẫn rất phổ biến, đặc biệt là trong các hệ thống bảo vệ và đo lường cũ hơn hoặc các thiết bị rơle chuyên dụng. Dù vậy, các dòng biến dòng analog vẫn đang ngày càng trở nên phổ biến, được sử dụng trong các hệ thống hiện đại, chẳng hạn như kết nối với inversor công suất lớn để giám sát dòng điện đầu vào/đầu ra.

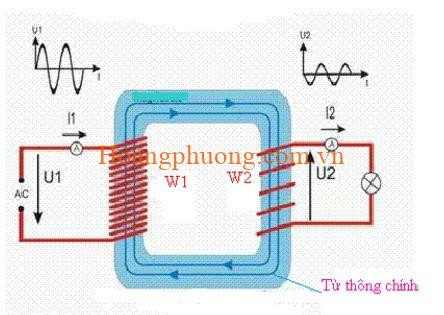

Các loại máy biến dòng CT dạng khối và hình tròn khác nhau

5. Ứng Dụng Đa Dạng Của Máy Biến Dòng Trong Thực Tế

Máy biến dòng là một thành phần không thể thiếu trong các hệ thống điện công nghiệp và dân dụng, đóng vai trò quan trọng trong việc giám sát, đo lường và bảo vệ. Các ứng dụng tiêu biểu của CT dòng bao gồm:

• Đo lường điện năng: Cung cấp tín hiệu cho đồng hồ đo chỉ số điện, ampe kế, oát kế, thiết bị đo hệ số công suất.
• Bảo vệ hệ thống: Kết hợp với các rơle bảo vệ (rơle quá dòng, rơle chạm đất) để phát hiện và cô lập nhanh chóng các sự cố như ngắn mạch, quá tải, giúp bảo vệ an toàn cho thiết bị và con người.
• Giám sát và điều khiển: Cung cấp dữ liệu dòng điện về các hệ thống điều khiển tự động hóa (PLC, SCADA) để theo dõi tình trạng hoạt động của tải, từ đó tối ưu hóa vận hành và phát hiện sớm các bất thường.

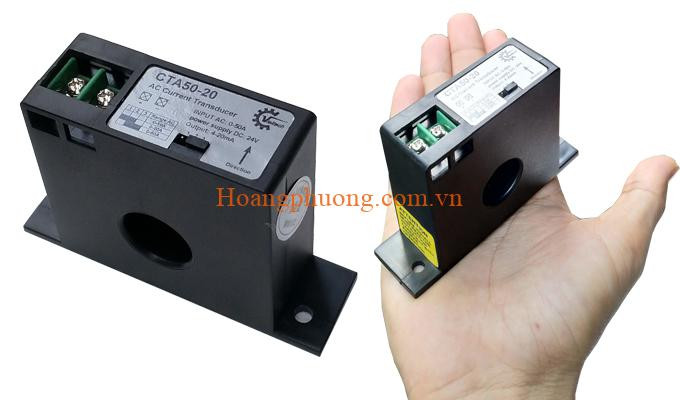

Thiết bị máy biến dòng Analog với ngõ ra 4-20mA

6. Các Thương Hiệu Máy Biến Dòng Phổ Biến Trên Thị Trường Việt Nam

Để lựa chọn máy biến dòng phù hợp, việc tìm hiểu các thương hiệu uy tín là rất quan trọng. Dưới đây là một số nhà sản xuất biến dòng được tin dùng tại Việt Nam:

6.1. Máy Biến Dòng Schneider

Schneider Electric là một thương hiệu toàn cầu đến từ Pháp, nổi tiếng với các giải pháp quản lý năng lượng và tự động hóa. Các sản phẩm máy biến dòng Schneider được đánh giá cao về độ bền, chất lượng và độ tin cậy, thường được lựa chọn cho các công trình lớn và hệ thống công nghiệp đòi hỏi tiêu chuẩn cao. Đặc biệt, việc Schneider có nhà máy sản xuất tại Việt Nam giúp sản phẩm dễ tiếp cận hơn với người tiêu dùng trong nước.

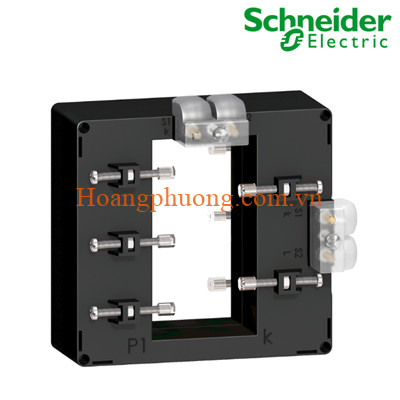

Máy biến dòng Schneider Type D 1500A chất lượng cao

6.2. Máy Biến Dòng Emic

EMIC là một thương hiệu Việt Nam lâu đời, được thành lập từ năm 1983. Với kinh nghiệm dày dặn trong lĩnh vực chế tạo thiết bị đo điện, EMIC đã khẳng định vị thế của mình trên thị trường. Các sản phẩm chủ lực mang thương hiệu EMIC, bao gồm cả máy biến dòng Emic, công tơ điện xoay chiều và công tơ điện tử đa chức năng, đều được sản xuất bởi đội ngũ công nhân lành nghề và có nhiều năm kinh nghiệm.

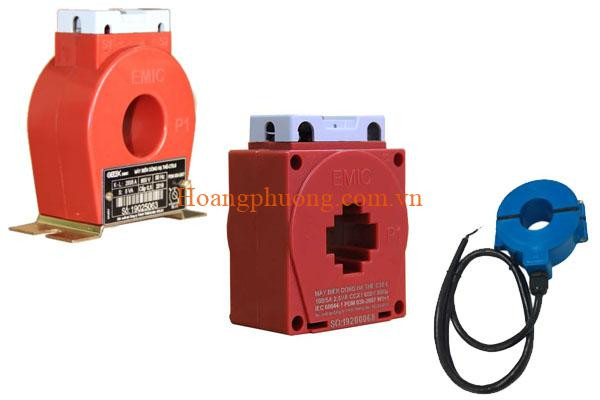

Thiết bị máy biến dòng hạ thế thương hiệu Emic Việt Nam

6.3. Máy Biến Dòng KDE

KDE là một thương hiệu Việt Nam mới nổi nhưng đã nhanh chóng tạo được chỗ đứng nhờ các sản phẩm chất lượng, đặc biệt là các loại biến dòng 3 pha và biến dòng bảo vệ đo lường tải của dòng điện. Khi tìm kiếm các chuẩn kỹ thuật để phù hợp với hệ thống, việc tham khảo các mã sản phẩm và thông số như 500*24 là rất cần thiết.

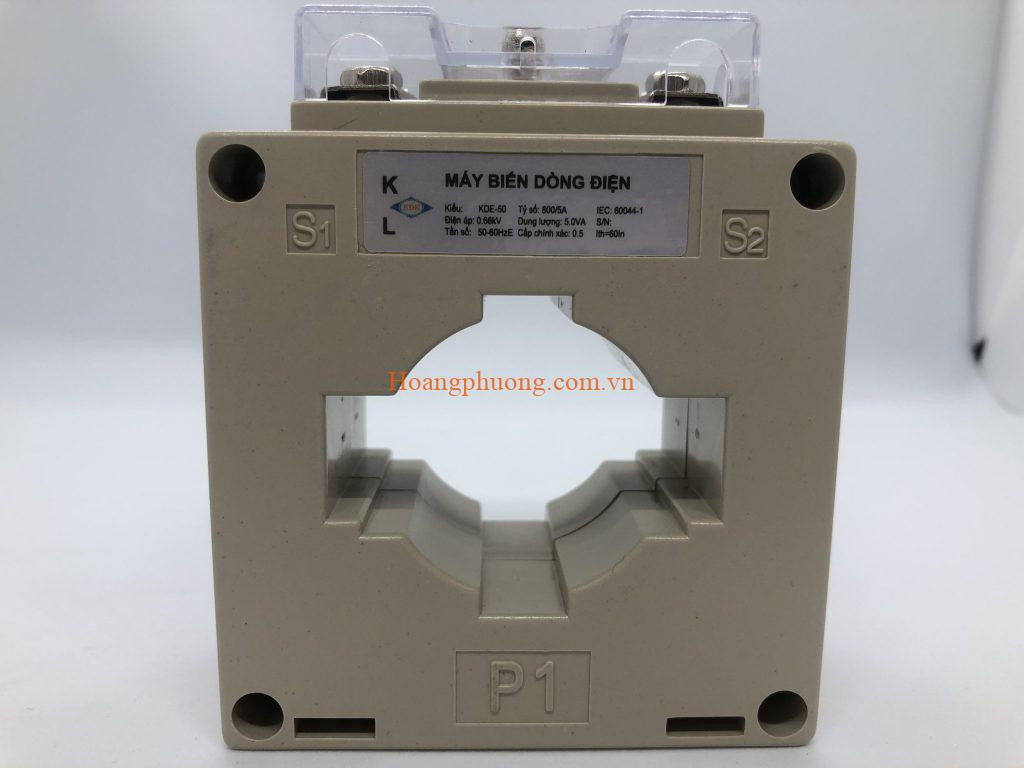

Máy biến dòng KDE dùng để đo lường và bảo vệ dòng điện

Kết Luận

Qua bài viết này, hy vọng bạn đã có cái nhìn tổng quan và sâu sắc hơn về máy biến dòng – một thiết bị nhỏ bé nhưng mang ý nghĩa cực kỳ lớn trong việc đảm bảo an toàn và hiệu quả cho mọi hệ thống điện. Từ khái niệm, cấu tạo, nguyên lý hoạt động đến các ứng dụng thực tiễn và những thương hiệu phổ biến, chúng ta có thể thấy tầm quan trọng của nó trong việc quản lý dòng điện một cách thông minh và an toàn.
