Khởi Động Từ: Cấu Tạo, Nguyên Lý, Ứng Dụng & Các Loại Phổ Biến Nhất

Trong thế giới của điện công nghiệp và tự động hóa, có những thiết bị tuy nhỏ bé nhưng lại đóng vai trò cực kỳ quan trọng, quyết định đến sự vận hành ổn định và an toàn của cả một hệ thống. Một trong số đó chính là khởi động từ, hay còn gọi là contactor. Thiết bị này là trái tim của nhiều mạch điện động lực, giúp chúng ta điều khiển các tải công suất lớn một cách hiệu quả và đáng tin cậy. Nếu bạn đang tìm hiểu về linh kiện điện này hoặc muốn nâng cấp hệ thống của mình, hãy cùng Linhkien283 khám phá mọi điều thú vị về khởi động từ, từ cấu tạo, nguyên lý hoạt động cho đến các ứng dụng thực tế và những thương hiệu uy tín trên thị trường Việt Nam.

Khởi Động Từ Là Gì? Định Nghĩa Chi Tiết Về Contactor

Khởi động từ, hay thường được biết đến với tên gọi quốc tế là contactor hoặc công tắc tơ theo cách nói của người Việt, là một khí cụ điện hạ áp đặc biệt quan trọng. Nhiệm vụ chính của nó là thực hiện việc đóng và cắt mạch điện động lực một cách thường xuyên. Đây là thiết bị không thể thiếu trong việc điều khiển các thiết bị điện có công suất lớn, nơi mà việc bật/tắt thủ công sẽ rất nguy hiểm hoặc không hiệu quả.

Nhờ có khởi động từ, chúng ta có thể dễ dàng điều khiển các tải tiêu thụ điện năng lớn như động cơ điện, hệ thống chiếu sáng quy mô công nghiệp, hay các bộ tụ bù công suất… Việc này được thực hiện một cách đơn giản và an toàn thông qua các phương thức điều khiển như nút nhấn, hẹn giờ tự động, hoặc thậm chí là điều khiển từ xa. Với vai trò thiết yếu này, việc lựa chọn một thiết bị chất lượng và có giá khởi động từ hợp lý là điều mà nhiều người quan tâm để đảm bảo an toàn và hiệu quả cho hệ thống của mình.

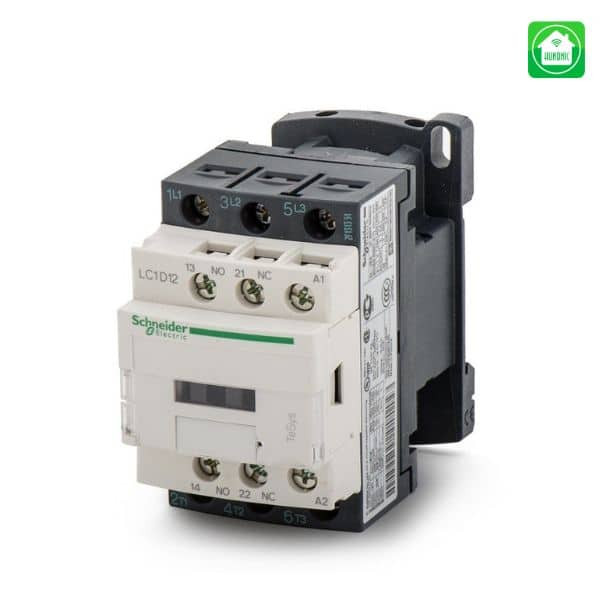

Thiết bị khởi động từ trong hệ thống điện công nghiệp

Cấu Tạo Của Khởi Động Từ – Các Bộ Phận Quan Trọng

Một chiếc khởi động từ, dù với kích thước và công suất khác nhau, đều được cấu thành từ ba bộ phận cơ bản và thiết yếu để đảm bảo hoạt động trơn tru: nam châm điện, hệ thống tiếp điểm, và hệ thống dập hồ quang.

Nam Châm Điện

Đây là bộ phận cốt lõi tạo ra lực hút để đóng/mở tiếp điểm. Nam châm điện bao gồm:

Lõi sắt: Là phần dẫn từ, thường được chia làm hai phần: lõi tĩnh (cố định) và lõi động (có khả năng di chuyển).
Lò xo: Có nhiệm vụ đẩy lõi động trở về vị trí ban đầu khi không có điện.
Cuộn dây (cuộn hút): Được quấn quanh lõi tĩnh, khi có dòng điện chạy qua sẽ tạo ra từ trường, sinh ra lực hút nam châm điện.

Hệ Thống Tiếp Điểm

Hệ thống tiếp điểm là nơi dòng điện tải đi qua, được chia làm hai loại chính:

Tiếp điểm chính: Thường là tiếp điểm thường hở (NO – Normally Open), có khả năng cho dòng điện tải lớn đi qua. Khi cuộn dây nam châm điện được cấp nguồn, lực từ sẽ hút lõi động, làm các tiếp điểm chính này đóng lại, cho phép dòng điện chạy vào tải (ví dụ: động cơ).
Tiếp điểm phụ: Có cả hai trạng thái thường đóng (NC – Normally Closed) và thường hở (NO). Các tiếp điểm này thường có khả năng cho dòng điện nhỏ hơn (dưới 5A) đi qua và được sử dụng trong các mạch điều khiển, tín hiệu, hoặc các chức năng phụ trợ khác. Chúng sẽ thay đổi trạng thái khi khởi động từ hoạt động (thường hở sẽ đóng, thường đóng sẽ mở).

Hệ Thống Dập Hồ Quang

Do quá trình chuyển mạch (đóng/cắt) liên tục của các tiếp điểm, đặc biệt là khi có dòng điện lớn, hồ quang điện sẽ xuất hiện. Hồ quang này có thể gây cháy, mòn và làm hỏng các tiếp điểm theo thời gian. Vì vậy, hệ thống dập hồ quang được thiết kế để nhanh chóng dập tắt hồ quang điện, bảo vệ tiếp điểm và kéo dài tuổi thọ cho thiết bị.

Nguyên Lý Hoạt Động Của Khởi Động Từ

Nguyên lý hoạt động của khởi động từ khá đơn giản nhưng vô cùng hiệu quả:

Khi mạch điều khiển được cấp nguồn điện với giá trị điện áp định mức cho cuộn dây của contactor, dòng điện sẽ chạy qua hai đầu cuộn dây quấn cố định trên lõi từ. Điều này tạo ra một từ trường mạnh, sinh ra lực từ hút lõi động. Lõi động sẽ di chuyển, tạo thành một mạch từ kín. Tại thời điểm này, khởi động từ chuyển sang trạng thái hoạt động.

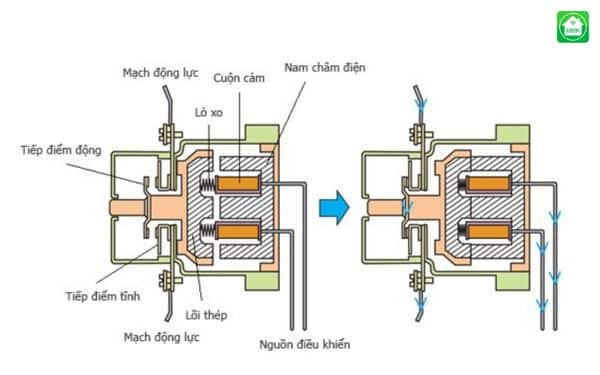

Sơ đồ nguyên lý hoạt động của khởi động từ

Khi lõi động bị hút, các tiếp điểm chính sẽ đóng lại, cho phép dòng điện từ nguồn cung cấp đi vào tải. Đồng thời, các tiếp điểm phụ cũng sẽ chuyển đổi trạng thái: tiếp điểm thường hở sẽ đóng lại và tiếp điểm thường đóng sẽ mở ra. Trạng thái này sẽ được duy trì cho đến khi nguồn cấp vào cuộn dây bị ngắt.

Khi dòng điện cấp vào mạch điều khiển bị ngắt, từ trường sinh ra bởi cuộn dây sẽ biến mất. Lực từ không còn, và dưới tác dụng của lò xo nén, lõi động sẽ được đẩy trở về vị trí ban đầu. Kéo theo đó, các tiếp điểm chính sẽ mở ra, ngắt dòng điện đến tải, và các tiếp điểm phụ cũng trở về trạng thái ban đầu của chúng. Lúc này, động cơ hoặc thiết bị được điều khiển sẽ dừng hoạt động.

Ưu Điểm Nổi Bật Của Khởi Động Từ

Thiết bị khởi động từ được ưa chuộng rộng rãi nhờ sở hữu nhiều ưu điểm vượt trội:

An toàn cho người sử dụng: Khởi động từ cho phép điều khiển đóng ngắt thiết bị từ xa, hạn chế tối đa việc tiếp xúc trực tiếp với điện áp cao. Ngoài ra, trong các môi trường độc hại hoặc nguy hiểm, lớp vỏ bảo vệ còn giúp ngăn chặn hồ quang phóng ra ngoài, đảm bảo an toàn.
Hoạt động ổn định và bền bỉ: Với cấu tạo vững chắc và cơ chế hoạt động tin cậy, khởi động từ ít khi gặp sự cố, phù hợp cho các hệ thống điện phức tạp và thiết bị công suất lớn, nơi đòi hỏi độ tin cậy cao.
Thiết kế gọn nhẹ, linh hoạt: Với trọng lượng tương đối nhẹ và kích thước nhỏ gọn, khởi động từ có thể lắp đặt ở nhiều vị trí khác nhau, tận dụng hiệu quả các không gian hạn hẹp trong tủ điện hoặc hộp điều khiển.
Giá thành phải chăng: Đây là một linh kiện điện phổ biến và có giá khởi động từ cạnh tranh trên thị trường, giúp tiết kiệm chi phí đầu tư cho hệ thống.
Tiết kiệm điện năng: Thời gian đóng cắt điện nhanh chóng không chỉ giúp tăng hiệu suất làm việc mà còn góp phần giảm thiểu tổn thất điện năng tiêu thụ.
Chống ăn mòn và mài mòn: Các tiếp điểm chính và tiếp điểm phụ của contactor thường được chế tạo từ vật liệu có khả năng chống ăn mòn và mài mòn cao, giúp kéo dài tuổi thọ sản phẩm.

Nhờ những ưu điểm nổi bật này, khởi động từ đã trở thành một thành phần không thể thiếu trong các khu công nghiệp, nhà máy, xưởng sản xuất, và cả trong nhiều ứng dụng dân dụng.

Ứng Dụng Đa Dạng Của Khởi Động Từ Trong Đời Sống Và Công Nghiệp

Khởi động từ đóng vai trò then chốt trong việc điều khiển và bảo vệ các thiết bị điện, từ quy mô công nghiệp đến dân dụng.

Trong Điện Công Nghiệp và Dân Dụng

Điều khiển động cơ: Đây là ứng dụng phổ biến nhất. Khởi động từ cho phép động cơ khởi động trực tiếp hoặc kết hợp với rơ le nhiệt để bảo vệ motor khi làm việc quá tải, đảo chiều quay động cơ một cách linh hoạt và an toàn. Ví dụ, để điều khiển một động cơ 3 pha công suất trung bình, bạn có thể cần một khởi động từ 25a phù hợp.
Điều khiển hệ thống chiếu sáng: Trong các nhà xưởng, khu dân cư hoặc công trình lớn, khởi động từ được sử dụng để bật/tắt tự động hệ thống đèn chiếu sáng theo giờ, ngày quy định, thường kết hợp với PLC hoặc rơ le thời gian.
Điều khiển tụ bù: Trong các hệ thống điện công suất lớn, khởi động từ được dùng để đóng, cắt các cấp của tụ bù, giúp cải thiện hệ số công suất và tối ưu hóa hiệu quả sử dụng điện.

Trong Ngành Tự Động Hóa

Ngành tự động hóa đòi hỏi việc xử lý những hệ thống điện phức tạp và chính xác. Khởi động từ, thông qua sự can thiệp của bộ xử lý (PLC) và phương pháp cơ – điện tử, có khả năng đáp ứng những yêu cầu khắt khe này. Các ứng dụng điển hình bao gồm:

Điều khiển máy đóng gói sản phẩm.
Điều khiển máy ép nhựa và các quy trình sản xuất khác.
Điều khiển các hệ thống băng chuyền, thang máy.

Phân Loại Khởi Động Từ Theo Các Tiêu Chí Khác Nhau

Để lựa chọn đúng loại contactor phù hợp với từng ứng dụng, người dùng cần nắm rõ các tiêu chí phân loại khác nhau.

Theo Nguyên Lý Truyền Động

Contactor được phân thành các loại như kiểu điện từ (phổ biến nhất), kiểu thủy lực và kiểu hơi ép.

Theo Dạng Dòng Điện

Contactor một chiều: Sử dụng cho các mạch điện một chiều.
Contactor xoay chiều: Dùng cho các mạch điện xoay chiều, đây là loại phổ biến nhất.

Theo Kết Cấu

Contactor dùng ở nơi hạn chế chiều cao: Thiết kế nhỏ gọn theo chiều dọc.
Contactor dùng ở nơi hạn chế chiều rộng: Thiết kế mỏng, tiết kiệm không gian ngang.

Theo Điện Áp

Công tắc tơ hạ thế: Dùng cho điện áp thấp (phổ biến trong dân dụng và công nghiệp nhẹ).
Công tắc tơ trung thế: Dùng cho điện áp trung bình (trong các nhà máy, trạm biến áp).

Theo Dòng Điện Định Mức

Đây là tiêu chí quan trọng để lựa chọn contactor phù hợp với công suất tải. Khởi động từ có thể có dòng điện định mức nhỏ như 6A, 9A, 12A, 18A… hoặc các loại dòng điện lớn lên đến 600A, 800A, 900A. Ví dụ, một khởi động từ 100a có thể được dùng để điều khiển các động cơ công suất khá lớn hoặc hệ thống chiếu sáng quy mô vừa.

Theo Chức Năng

Ngoài các loại chung, còn có contactor chuyên dụng cho các mục đích cụ thể như:

Contactor chuyên dùng cho tụ bù.
Contactor chuyên dùng cho motor.
Contactor có khả năng chống bụi, chống nước, chống nổ (thường dùng trong môi trường đặc biệt).

Các Dòng Khởi Động Từ Phổ Biến Trên Thị Trường

Trên thị trường hiện nay có rất nhiều thương hiệu sản xuất khởi động từ với chất lượng và đặc tính đa dạng. Dưới đây là một số dòng sản phẩm phổ biến và được tin dùng:

Khởi Động Từ Mitsubishi

Là một trong những thương hiệu hàng đầu đến từ Nhật Bản, khởi động từ Mitsubishi nổi tiếng về chất lượng và độ bền cao với mức giá thành cạnh tranh. Các sản phẩm của Mitsubishi thường hoạt động với dải dòng điện từ 9A đến 100A, sử dụng điện áp điều khiển 220V. Nổi bật trong số đó là dòng khởi động từ S-T10, được đánh giá cao về độ chính xác, an toàn, thông minh và khả năng đáp ứng đa dạng nhu cầu sử dụng.

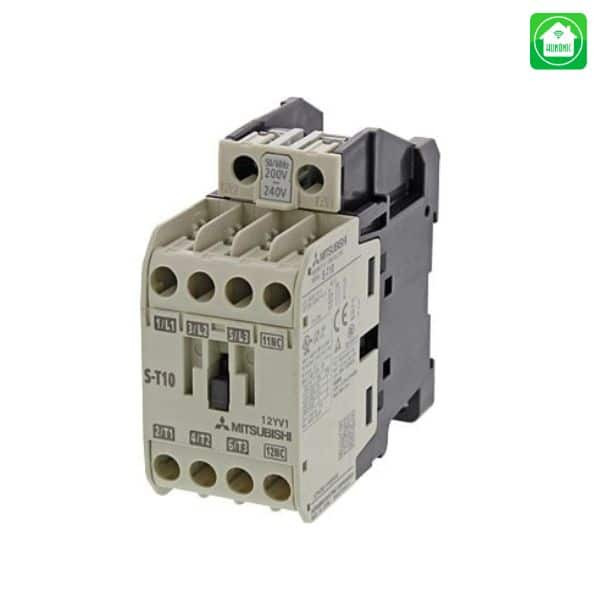

Khởi động từ Mitsubishi S-T10 AC200V chính hãng

Thiết bị này rất phù hợp cho những ai đang tìm kiếm khởi động từ Mitsubishi chất lượng, đảm bảo vận hành ổn định cho hệ thống điện.

Khởi Động Từ CHINT

Thương hiệu CHINT đến từ Trung Quốc cũng là một cái tên quen thuộc trên thị trường với các dòng sản phẩm khởi động từ NCH và NXC. Ưu điểm nổi bật của CHINT là giá thành tương đối phải chăng, kích thước nhỏ gọn, công suất tiêu thụ điện năng thấp và thao tác sử dụng tương đối dễ dàng, phù hợp với nhiều ứng dụng từ dân dụng đến công nghiệp.

Khởi Động Từ ABB

ABB là một tập đoàn công nghệ toàn cầu, và các dòng khởi động từ của họ luôn được khách hàng tin tưởng. Dòng contactor ABB ESB là một ví dụ điển hình, với độ bền cơ học lên tới 10 triệu lần đóng ngắt, giúp thiết bị hoạt động ổn định và có tuổi thọ cao. Sản phẩm ABB được sản xuất đạt tiêu chuẩn IP20 và tuân thủ tiêu chuẩn IEC 60947-4-1, đảm bảo chất lượng và độ an toàn tối ưu.

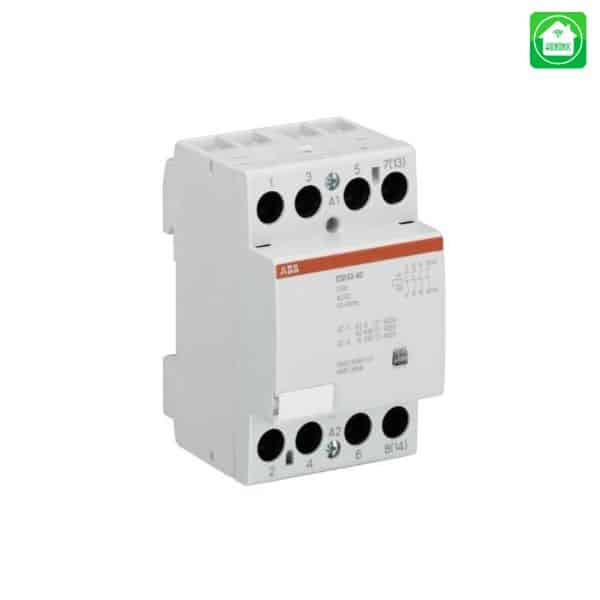

Contactor ABB ESB40 được tin dùng trong công nghiệp

Khởi Động Từ Schneider

Công tắc tơ Schneider, đến từ thương hiệu Pháp, là dòng sản phẩm rất phổ biến và được sử dụng rộng rãi trong các nhà máy, công trình công nghiệp lớn. Các thiết bị này được đánh giá cao về chất lượng và độ bền bỉ. Khởi động từ Schneider thường hoạt động với điện áp 380V và cho công suất lớn. Các sản phẩm tiêu biểu có thể kể đến là dòng LC1E0610Q5 và LC1E0910Q5, đáp ứng tốt nhu cầu điều khiển các tải nặng.

Khởi Động Từ LS MC12b

Là một sản phẩm chất lượng đến từ Hàn Quốc, các dòng khởi động từ của LS (như MC12b) có giá thành phải chăng và chất lượng tương đối ổn định. Các dòng sản phẩm nổi bật của contactor LS bao gồm MC 800A, MC 630A, MC 500A. Chúng có khả năng hoạt động tốt trong điều kiện nhiệt độ từ -5°C đến 40°C và sử dụng điện áp điều khiển 220V, rất phù hợp với điều kiện khí hậu và yêu cầu sử dụng tại các khu công nghiệp ở châu Á. Một ví dụ cụ thể cho các ứng dụng nhỏ hơn là khởi động từ ls 32a cũng rất được ưa chuộng.

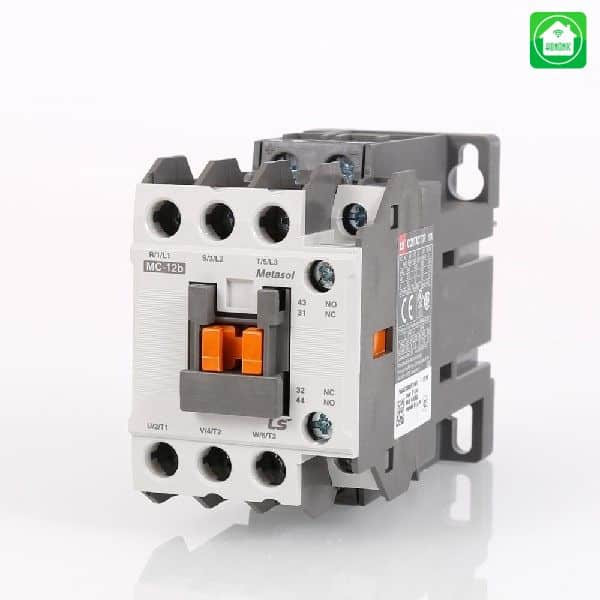

Khởi động từ LS MC12b hoạt động bền bỉ

Kết Luận

Có thể thấy, khởi động từ là một thành phần không thể thiếu trong bất kỳ hệ thống điện công nghiệp hay dân dụng hiện đại nào. Với khả năng điều khiển các thiết bị công suất lớn một cách an toàn, hiệu quả và tự động, nó đã và đang góp phần quan trọng vào sự phát triển của công nghệ và tự động hóa. Hiểu rõ về cấu tạo, nguyên lý, ưu điểm và các loại khởi động từ sẽ giúp bạn lựa chọn được thiết bị phù hợp nhất cho nhu cầu của mình.
