Ký Hiệu Màu Dây Điện: Hướng Dẫn Chi Tiết Để Đảm Bảo An Toàn Và Hiệu Quả

Trong lĩnh vực điện, việc nhận diện và phân loại dây dẫn thông qua màu sắc không chỉ là một quy tắc mà còn là yếu tố then chốt giúp đảm bảo an toàn tối đa và nâng cao hiệu suất trong mọi công đoạn lắp đặt, bảo trì hay sửa chữa hệ thống điện. Mỗi màu sắc trên vỏ dây điện đều ẩn chứa một ý nghĩa cụ thể, chỉ rõ chức năng của từng sợi dây trong mạch. Hiểu rõ các quy ước về ký hiệu màu dây điện sẽ giúp bạn tránh được những rủi ro đáng tiếc và thực hiện công việc một cách chuyên nghiệp hơn.

Bài viết này từ Linhkien283 sẽ cung cấp cái nhìn toàn diện về các quy ước màu dây điện phổ biến, ý nghĩa đằng sau chúng và tầm quan trọng không thể thiếu của việc tuân thủ những quy tắc này. Nắm vững kiến thức này là bước đầu tiên để bạn có thể tự tin hơn khi cách đi dây điện trong nhà an toàn và hiệu quả.

Ký Hiệu Màu Dây Điện Là Gì Và Ý Nghĩa Của Chúng

Ký hiệu màu dây điện đơn giản là phương pháp dùng các màu sắc khác nhau để phân biệt và nhận diện chức năng của từng loại dây trong một mạng lưới điện. Nhờ hệ thống màu sắc chuẩn hóa này, các kỹ thuật viên và người sử dụng có thể nhanh chóng xác định được vai trò của mỗi sợi dây, từ đó hạn chế tối đa sai sót dẫn đến những tai nạn điện nguy hiểm. Điều này đặc biệt hữu ích khi bạn cần cách nối dây điện 2 lõi một cách chính xác.

Các màu dây điện thông dụng và ý nghĩa của chúng:

• Dây pha (Line or Phase Wire): Thường có màu nâu, đen hoặc xám (ở một số tiêu chuẩn). Dây pha là đường dẫn điện chính từ nguồn cung cấp đến các thiết bị tiêu thụ điện.
• Dây trung tính (Neutral Wire): Phổ biến với màu xanh dương hoặc trắng. Dây trung tính có nhiệm vụ hoàn tất mạch điện, đưa dòng điện trở về nguồn sau khi đi qua thiết bị.
• Dây nối đất (Earth or Ground Wire): Thường được ký hiệu bằng màu xanh lá cây hoặc xanh lá cây sọc vàng. Chức năng chính của dây nối đất là bảo vệ người dùng khỏi nguy cơ bị điện giật do rò rỉ điện hoặc sự cố cách điện.

Các Quy Ước Màu Dây Điện Phổ Biến Trên Thế Giới

Các quy ước về màu dây điện có thể khác nhau đáng kể giữa các quốc gia hoặc khu vực, do đó việc hiểu rõ từng tiêu chuẩn là vô cùng quan trọng để đảm bảo an toàn và tuân thủ kỹ thuật. Ví dụ, để biết dây 4.0 chịu tải bao nhiêu cần phải hiểu các tiêu chuẩn này.

Dưới đây là một số quy ước màu dây điện phổ biến trên thế giới:

Tiêu Chuẩn Quốc Tế IEC Về Màu Dây Điện

Ủy ban Kỹ thuật Điện Quốc tế (IEC) đã đưa ra các tiêu chuẩn hài hòa để đơn giản hóa việc lắp đặt và bảo trì trên toàn cầu:

• Dây pha (L): Nâu
• Dây trung tính (N): Xanh dương
• Dây nối đất (PE): Xanh lá cây sọc vàng

Quy Ước Màu Dây Điện Tại Việt Nam

Tại Việt Nam, các quy định về màu dây điện cũng tuân theo một hệ thống nhất định, phù hợp với các hệ thống điện dân dụng và công nghiệp:

• Dây pha: Đỏ, vàng, xanh dương (đối với hệ thống 3 pha)
• Dây trung tính: Đen hoặc trắng
• Dây nối đất: Xanh lá cây hoặc xanh lá cây sọc vàng

Quy Ước Màu Dây Điện Tại Hoa Kỳ (Mỹ)

Mỹ sử dụng bộ quy ước màu riêng biệt, thường được tìm thấy trong Tiêu chuẩn Điện Quốc gia (NEC):

• Dây pha (L1): Đen
• Dây pha (L2): Đỏ
• Dây pha (L3): Xanh dương hoặc cam (tùy thuộc vào loại hệ thống)
• Dây trung tính (N): Trắng hoặc xám
• Dây nối đất (PE): Xanh lá cây hoặc đồng trần (không bọc cách điện)

Quy Ước Màu Dây Điện Tại Châu Âu

Các nước Châu Âu thường tuân thủ tiêu chuẩn IEC, với một số biến thể nhỏ:

• Dây pha (L): Nâu hoặc đen
• Dây trung tính (N): Xanh dương
• Dây nối đất (PE): Xanh lá cây sọc vàng

Quy Ước Màu Dây Điện Tại Úc và New Zealand

Hai quốc gia này có bộ quy ước màu dây điện tương tự nhau:

• Dây pha (L): Đỏ hoặc nâu
• Dây trung tính (N): Đen hoặc xanh dương
• Dây nối đất (PE): Xanh lá cây sọc vàng

Tại Sao Ký Hiệu Màu Dây Điện Lại Quan Trọng Đến Vậy?

Việc áp dụng các ký hiệu màu dây điện mang lại vô số lợi ích thiết thực, đặc biệt trong việc bảo đảm an toàn, tối ưu thời gian và tăng cường hiệu suất công việc trong ngành điện.

Nâng Cao An Toàn Lao Động

An toàn luôn là ưu tiên hàng đầu trong mọi hoạt động liên quan đến điện. Việc sử dụng quy ước màu dây giúp ngăn ngừa các lỗi kết nối nghiêm trọng, giảm thiểu đáng kể nguy cơ xảy ra tai nạn điện. Nhờ màu sắc rõ ràng, kỹ thuật viên có thể dễ dàng phân biệt dây pha, dây trung tính và dây nối đất, từ đó thực hiện các kết nối đúng chuẩn, tránh hiện tượng chập điện hoặc rò rỉ gây nguy hiểm. Việc lắp đặt đúng cách các thiết bị như công tắc cảm biến ánh sáng cũng phụ thuộc vào việc hiểu rõ các ký hiệu này.

Tối Ưu Thời Gian Thi Công Và Sửa Chữa

Trong quá trình lắp đặt, bảo trì hay sửa chữa hệ thống điện, khả năng nhận diện màu dây điện nhanh chóng giúp tiết kiệm một lượng lớn thời gian. Kỹ thuật viên không cần phải kiểm tra từng sợi dây một cách tỉ mỉ, mà chỉ cần dựa vào màu sắc để xác định ngay chức năng và vị trí cần kết nối, đẩy nhanh tiến độ công việc.

Cải Thiện Hiệu Quả Công Việc

Khi tất cả mọi người cùng tuân thủ một quy chuẩn về màu sắc dây điện, việc phối hợp giữa các đội ngũ công nhân hoặc kỹ thuật viên trở nên dễ dàng và chính xác hơn rất nhiều. Điều này đặc biệt quan trọng trong các dự án quy mô lớn, nơi có nhiều nhóm cùng làm việc đồng thời.

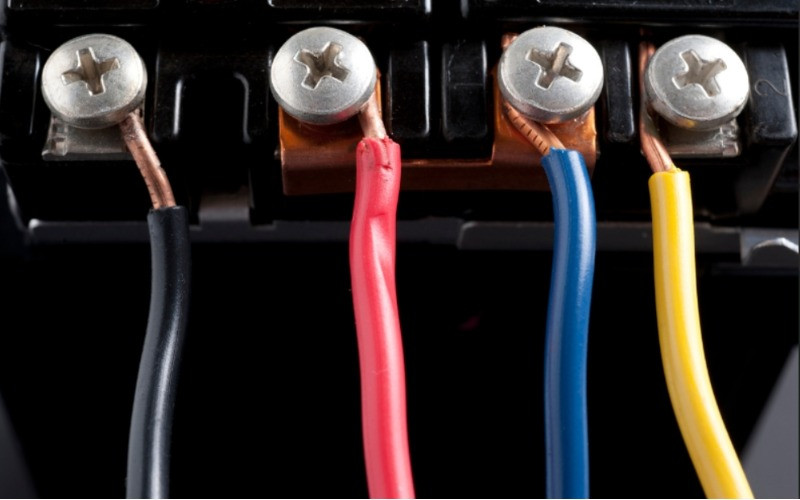

Kỹ thuật viên đang đấu nối cáp điện đa màu sắc theo quy định an toàn

Đơn Giản Hóa Bảo Trì Và Khắc Phục Sự Cố

Trong quá trình bảo trì hoặc xử lý sự cố, việc nhận biết các dây điện theo màu sắc giúp kỹ thuật viên dễ dàng theo dõi đường đi của điện và phát hiện vấn đề. Khi cần thay thế hoặc kiểm tra một đoạn dây cụ thể, việc dựa vào màu sắc giúp xác định đúng dây cần xử lý mà không làm ảnh hưởng đến các thành phần khác. Chẳng hạn, khi cách đấu điện cầu thang gặp sự cố, việc nhận diện màu dây chính xác sẽ giúp khoanh vùng vấn đề nhanh hơn.

Hỗ Trợ Đào Tạo Kỹ Thuật

Việc sử dụng quy ước màu dây điện cũng là một công cụ hỗ trợ đắc lực trong quá trình đào tạo và học tập cho các kỹ thuật viên mới. Thông qua việc nhận biết màu sắc, học viên có thể nhanh chóng nắm bắt kiến thức về các loại dây điện và cách sử dụng chúng trong các hệ thống khác nhau, từ cơ bản đến phức tạp.

Đảm Bảo Tuân Thủ Tiêu Chuẩn Toàn Cầu

Việc áp dụng các quy ước màu dây điện theo tiêu chuẩn quốc tế không chỉ đảm bảo hệ thống điện đáp ứng các yêu cầu về an toàn và hiệu quả, mà còn giúp các kỹ thuật viên làm việc ở nhiều quốc gia khác nhau dễ dàng thích nghi và tuân thủ các quy định tại mỗi địa phương, tạo sự đồng bộ và tin cậy.

Tóm lại, việc hiểu và tuân thủ các quy ước về ký hiệu màu dây điện là một yếu tố không thể thiếu trong ngành điện hiện đại. Không chỉ góp phần bảo vệ an toàn cho người lao động và tài sản, mà còn tối ưu hóa quy trình làm việc, tiết kiệm thời gian, tăng cường hiệu quả, hỗ trợ đào tạo và đảm bảo tuân thủ các tiêu chuẩn kỹ thuật quốc tế. Đây là nền tảng vững chắc cho mọi hoạt động điện, từ những công việc nhỏ nhất đến các dự án lớn, phức tạp.
