Hướng Dẫn Chi Tiết Cách Đấu Điện Cầu Thang An Toàn và Hiệu Quả

Mạch điện cầu thang là một phần không thể thiếu trong mỗi ngôi nhà, đóng vai trò quan trọng trong việc chiếu sáng và đảm bảo an toàn khi di chuyển giữa các tầng. Việc hiểu rõ về sơ đồ, nguyên lý và cách đấu điện cầu thang không chỉ giúp bạn tự tin lắp đặt mà còn tối ưu hóa hiệu quả sử dụng năng lượng. Cho dù bạn là chủ nhà muốn nâng cấp hệ thống điện, hay một người đam mê tự tay sửa chữa, bài viết này từ Linhkien283 sẽ cung cấp mọi thông tin cần thiết để bạn thực hiện công việc một cách chuyên nghiệp và an toàn nhất.

Với kiến thức chuyên sâu về linh kiện điện và cơ khí, Linhkien283 cam kết mang đến những hướng dẫn thực tế, dễ hiểu, giúp bạn tự tin làm chủ hệ thống điện trong ngôi nhà mình.

Các Sơ Đồ Mạch Điện Cầu Thang Phổ Biến Hiện Nay

Tùy vào kiến trúc và nhu cầu sử dụng, mạch điện cầu thang có thể được thiết kế với nhiều biến thể khác nhau về số lượng công tắc và bóng đèn. Dưới đây là ba sơ đồ cơ bản và được ứng dụng rộng rãi nhất.

Sơ Đồ Mạch Điện Cầu Thang Với 1 Công Tắc và 1 Bóng Đèn

Đây là sơ đồ đơn giản nhất, thường được áp dụng cho các cầu thang nhỏ, ít sử dụng hoặc nhà có một tầng duy nhất. Khi người dùng nhấn công tắc, đèn sẽ bật sáng, và nhấn lần nữa, đèn sẽ tắt. Mặc dù dễ lắp đặt, sơ đồ này hạn chế về tính tiện lợi, bởi bạn chỉ có thể điều khiển đèn từ một vị trí duy nhất.

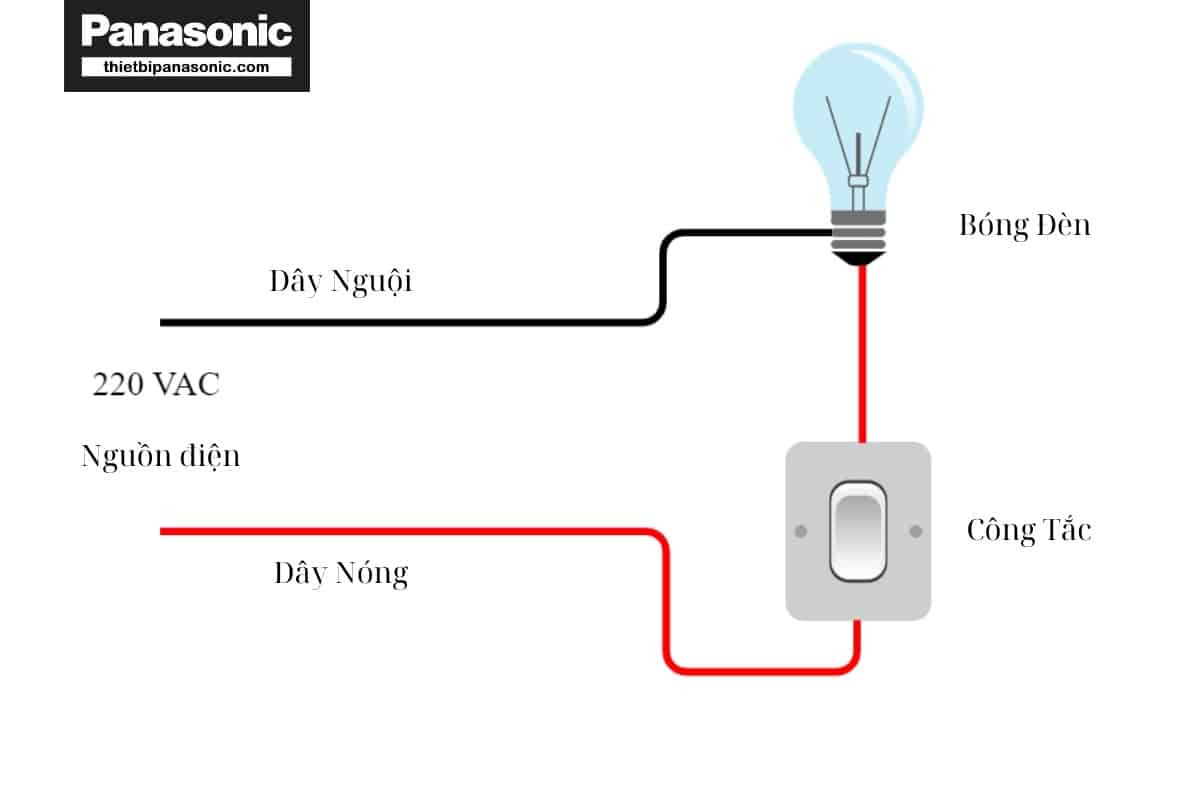

Sơ đồ điện cầu thang cơ bản với một công tắc đèn và một bóng đèn

Sơ Đồ Mạch Điện Cầu Thang Với 2 Công Tắc và 1 Bóng Đèn

Đây là sơ đồ phổ biến nhất và được đánh giá cao về tính tiện dụng. Với hai công tắc được đặt ở hai đầu cầu thang (ví dụ: tầng trệt và tầng một), người dùng có thể bật hoặc tắt đèn từ bất kỳ vị trí nào. Điều này đặc biệt hữu ích khi lên hoặc xuống cầu thang, giúp tránh tình trạng phải đi bộ trong bóng tối để bật/tắt đèn. Khi một trong hai công tắc được tác động, trạng thái của đèn sẽ thay đổi (từ tắt sang bật hoặc ngược lại).

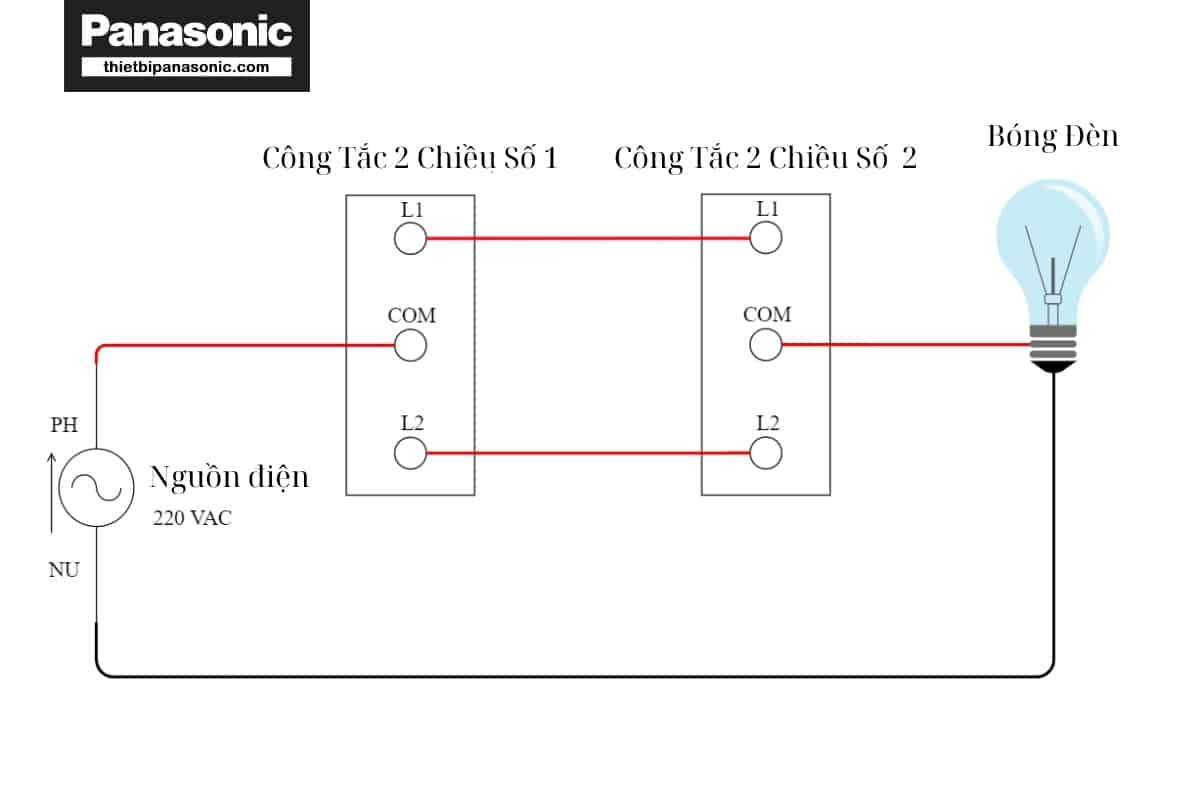

Mô tả sơ đồ đấu nối điện cầu thang 2 công tắc 1 bóng đèn

Sơ Đồ Mạch Điện Cầu Thang Với 3 Công Tắc và 2 Bóng Đèn

Sơ đồ này phù hợp với các cầu thang lớn, nhà nhiều tầng hoặc những khu vực có nhiều lối ra vào cầu thang. Ba công tắc được bố trí ở các vị trí chiến lược, cho phép điều khiển hai bóng đèn cầu thang từ ba điểm khác nhau. Điều này mang lại sự linh hoạt tối đa, đảm bảo ánh sáng luôn có mặt khi cần thiết và có thể được điều khiển dễ dàng từ mọi phía. Ví dụ, một công tắc ở tầng trệt, một ở tầng lửng và một ở tầng trên cùng.

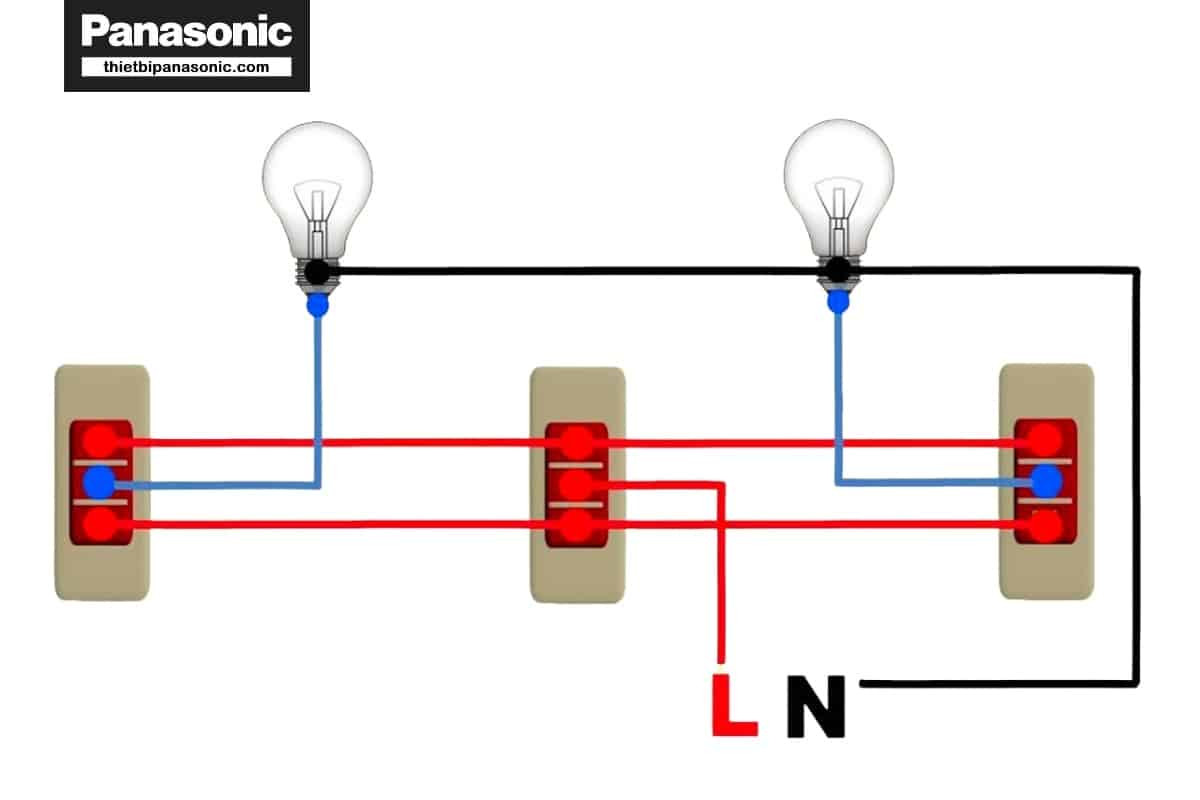

Sơ đồ mạch điện cầu thang 3 công tắc điều khiển 2 bóng đèn

Giải Mã Nguyên Lý Hoạt Động Của Mạch Điện Cầu Thang

Để hiểu rõ cách đấu điện cầu thang, việc nắm bắt nguyên lý hoạt động là cực kỳ quan trọng. Mạch điện cầu thang hoạt động dựa trên sự thay đổi trạng thái của các công tắc để đóng hoặc ngắt dòng điện đến bóng đèn.

Các thành phần cơ bản trong một sơ đồ mạch điện cầu thang bao gồm: nguồn điện, công tắc (thường là công tắc ba cực hoặc công tắc hai cực trong các biến thể), bóng đèn, dây điện, hộp điện và các điểm đấu nối.

Nguyên lý cốt lõi của mạch điện cầu thang, đặc biệt là với hai hoặc nhiều công tắc, dựa trên việc sử dụng công tắc ba cực. Một công tắc ba cực (còn gọi là công tắc đảo chiều hoặc công tắc hai chiều) có ba chân: một chân chung (cực nguồn C) và hai chân ra (cực đầu L1 và L2 hoặc 1-way, 2-way).

Khi bạn nhấn công tắc, nó sẽ chuyển đổi kết nối từ chân chung sang một trong hai chân còn lại. Bằng cách nối chéo các chân ra của hai công tắc, chúng ta tạo ra một mạch điện mà ở đó, dù nhấn công tắc nào, trạng thái của đèn cũng sẽ thay đổi. Tức là, nếu đèn đang tắt, nhấn một công tắc sẽ làm nó bật; nếu đèn đang bật, nhấn một công tắc sẽ làm nó tắt. Dòng điện chỉ chạy qua mạch và bật đèn khi cả hai công tắc cùng ở một vị trí kết nối tương ứng.

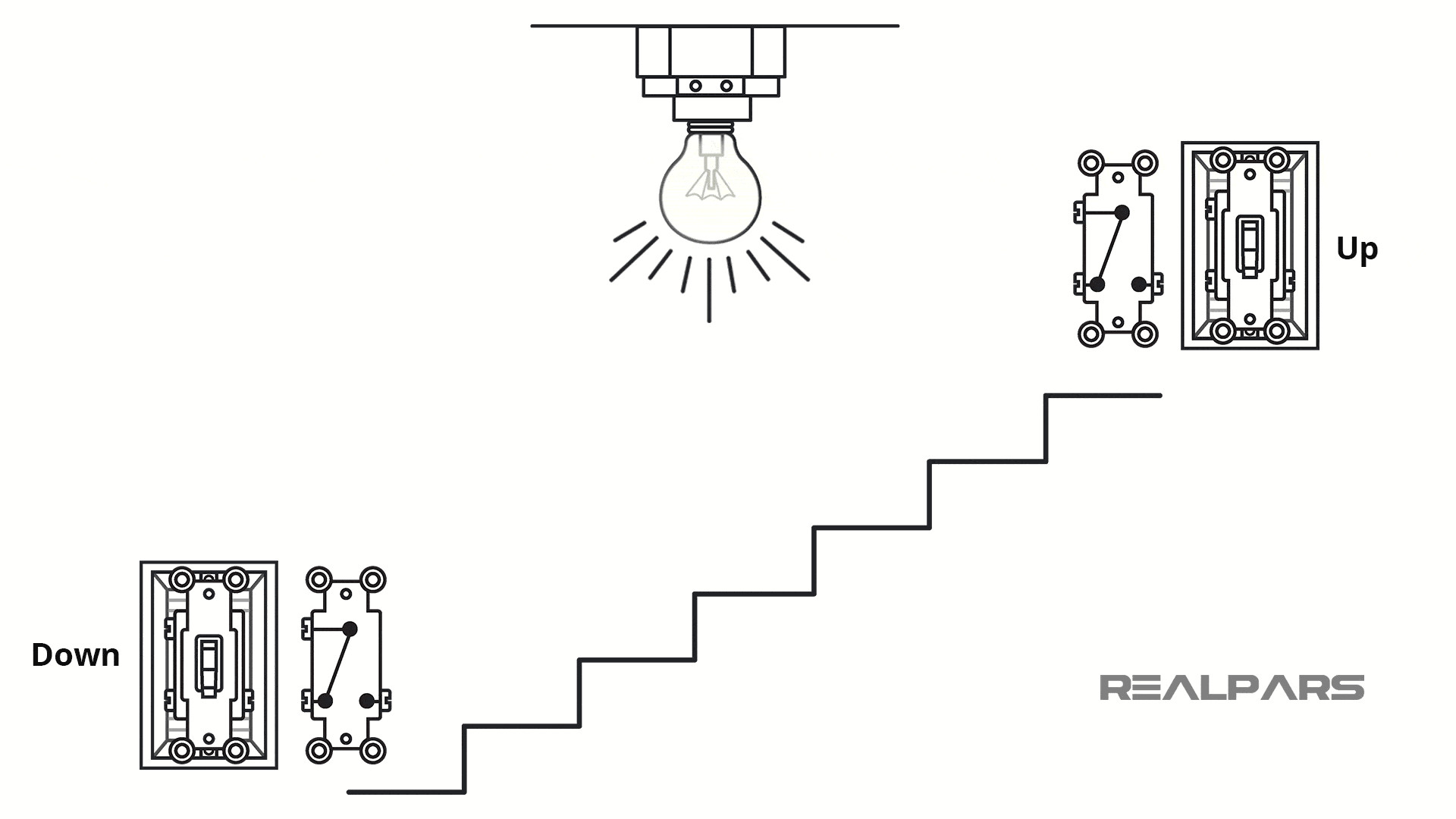

Hình ảnh động minh họa nguyên lý hoạt động của mạch điện cầu thang

Ví dụ, trong mạch 2 công tắc 1 bóng đèn, nếu cả hai công tắc đều ở trạng thái “mở” (ngắt kết nối), đèn sẽ tắt. Khi nhấn một trong hai công tắc, trạng thái kết nối sẽ thay đổi, tạo ra một đường dẫn điện hoàn chỉnh, làm đèn bật sáng. Nhấn công tắc còn lại sẽ ngắt đường dẫn đó, làm đèn tắt.

Hướng Dẫn Lắp Đặt Mạch Điện Cầu Thang Chi Tiết Từ A Đến Z

Lắp đặt mạch điện cầu thang đòi hỏi sự tỉ mỉ và kiến thức nhất định về điện dân dụng. Nếu bạn không tự tin, việc thuê thợ điện chuyên nghiệp là lựa chọn tốt nhất để đảm bảo an toàn và hiệu quả. Tuy nhiên, nếu bạn muốn tự tay thực hiện, hãy tuân thủ các bước và nguyên tắc dưới đây.

Hướng dẫn các bước lắp đặt mạch điện cầu thang an toàn

Chuẩn Bị Kỹ Lưỡng Trước Khi Bắt Tay Vào Lắp Đặt

Xác định nhu cầu và thiết kế:
- Đầu tiên, hãy phác thảo sơ đồ cầu thang của bạn. Xác định số bậc, chiều dài, và các vị trí lý tưởng để đặt công tắc và bóng đèn.
- Dựa trên thiết kế, quyết định số lượng công tắc và bóng đèn cần thiết. Ví dụ, nhà có một tầng chỉ cần 2 công tắc, nhà nhiều tầng có thể cần 3 hoặc nhiều hơn.
Chuẩn bị các linh kiện và công cụ:
- Linh kiện điện: Công tắc cầu thang (thường là công tắc ba cực), bóng đèn (ưu tiên đèn LED tiết kiệm điện), dây điện (có tiết diện phù hợp, đảm bảo an toàn), đui đèn, hộp điện, các cầu đấu dây (để nối dây gọn gàng, an toàn).
- Công cụ: Bút thử điện, kìm tuốt dây, kìm cắt, tua vít (thường là loại 2 cạnh và 4 cạnh), băng keo cách điện, máy khoan (nếu cần lắp hộp điện âm tường), thước dây.
- Đảm bảo tất cả linh kiện đều có chất lượng tốt, đạt tiêu chuẩn an toàn điện.

Những Nguyên Tắc An Toàn Và Kỹ Thuật Cần Ghi Nhớ

Bảo đảm an toàn điện: Luôn ngắt cầu dao tổng hoặc aptomat cấp điện cho khu vực làm việc trước khi bắt đầu. Tuyệt đối không làm việc với điện khi nguồn đang được cấp. Sử dụng găng tay cách điện và các dụng cụ cách điện.
Đi dây khoa học: Tránh để dây điện tiếp xúc trực tiếp với các bề mặt kim loại hoặc vật liệu dễ cháy. Sử dụng ống luồn dây điện để bảo vệ dây, tăng tính thẩm mỹ và tuổi thọ cho hệ thống.
Ghi nhãn rõ ràng: Dán nhãn hoặc đánh dấu các đầu dây và công tắc trong hộp điện. Điều này giúp dễ dàng xác định, bảo trì và sửa chữa sau này. Tổ chức hệ thống dây gọn gàng, tránh cuộn xoắn, gây cản trở và khó khăn trong việc kiểm tra.
Bạn có thể tham khảo thêm về cách lắp công tắc điện để đảm bảo kỹ thuật đấu nối chính xác.

Cách Đấu Điện Cầu Thang Với 2 Công Tắc và 1 Bóng Đèn

Đây là sơ đồ phổ biến nhất. Các bước đấu nối như sau:

Bước 1: Nối dây nóng (dây lửa) vào công tắc thứ nhất. Dây dương (thường là dây màu đỏ hoặc nâu) từ nguồn điện chính sẽ được nối vào chân chung (cực C) của công tắc cầu thang thứ nhất.
Bước 2: Nối hai dây trung gian giữa hai công tắc. Từ hai chân ra (L1, L2) của công tắc thứ nhất, nối hai dây dẫn đến hai chân ra (L1, L2) tương ứng của công tắc thứ hai.
Bước 3: Nối công tắc thứ hai với bóng đèn. Chân chung (cực C) của công tắc thứ hai sẽ được nối với một đầu của bóng đèn.
Bước 4: Nối dây nguội (dây mát) vào bóng đèn. Đầu còn lại của bóng đèn sẽ được nối với dây nguội (dây mát, thường là dây màu xanh hoặc đen) từ nguồn điện.
Kiểm tra: Sau khi đấu nối, hãy kiểm tra kỹ các mối nối xem có chắc chắn, cách điện tốt không. Bật nguồn và thử nghiệm chức năng của cả hai công tắc.

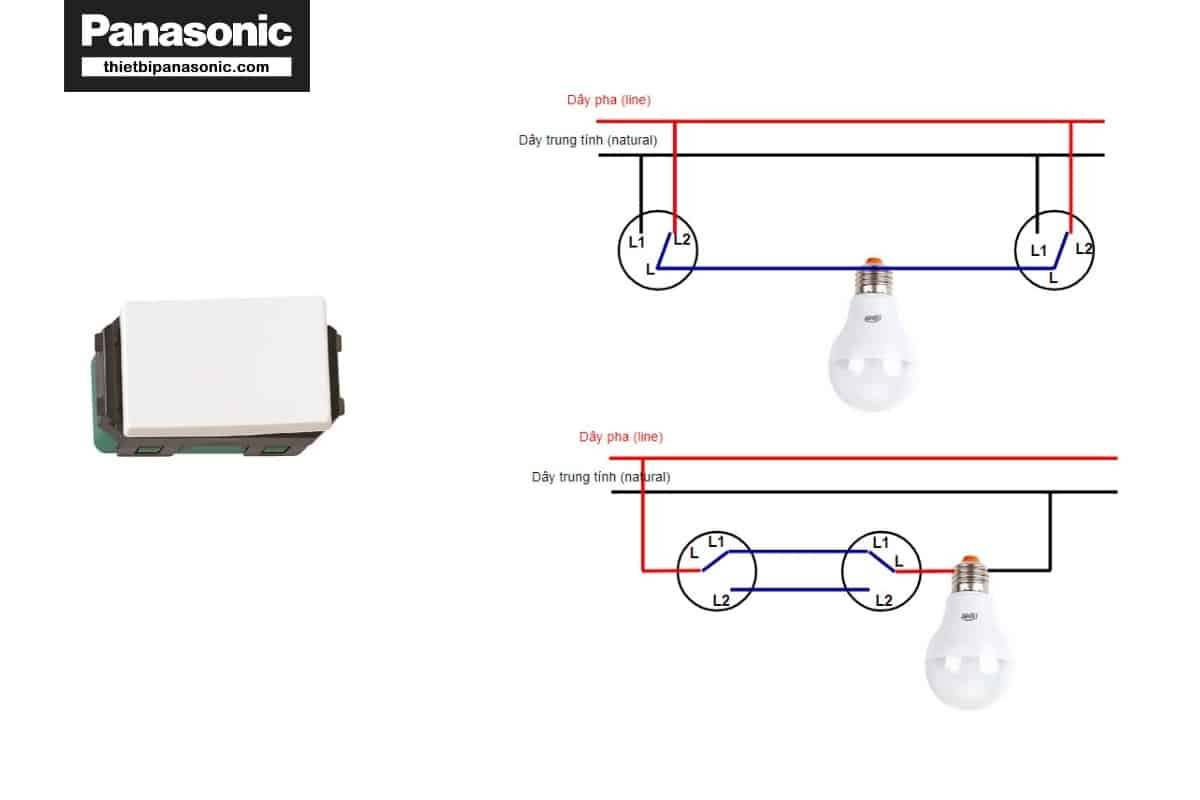

Sơ đồ chi tiết cách đấu điện cầu thang 2 công tắc 1 bóng đèn

Cách Đấu Điện Cầu Thang Với 3 Công Tắc và 2 Bóng Đèn

Sơ đồ này phức tạp hơn một chút, thường sử dụng công tắc trung gian (Intermediate Switch) hoặc kết hợp các công tắc ba cực. Dưới đây là cách đấu nối cơ bản:

Bước 1: Nối dây nóng vào công tắc thứ nhất. Dây nóng từ nguồn điện chính được nối vào chân chung của công tắc thứ nhất (công tắc ba cực).
Bước 2: Nối hai dây trung gian từ công tắc thứ nhất đến công tắc thứ hai. Hai chân ra của công tắc thứ nhất được nối với hai chân đầu vào của công tắc thứ hai (công tắc trung gian).
Bước 3: Nối hai dây trung gian từ công tắc thứ hai đến công tắc thứ ba. Hai chân đầu ra của công tắc thứ hai (công tắc trung gian) được nối với hai chân ra (L1, L2) của công tắc thứ ba (công tắc ba cực).
Bước 4: Nối công tắc thứ ba với bóng đèn thứ nhất. Chân chung của công tắc thứ ba được nối với một đầu của bóng đèn thứ nhất.
Bước 5: Nối bóng đèn thứ nhất với bóng đèn thứ hai. Từ đầu còn lại của bóng đèn thứ nhất, nối dây đến một đầu của bóng đèn thứ hai.
Bước 6: Nối dây nguội vào bóng đèn thứ hai. Đầu còn lại của bóng đèn thứ hai được nối với dây nguội từ nguồn điện.
Kiểm tra: Thực hiện kiểm tra kỹ lưỡng các mối nối trước khi cấp điện.

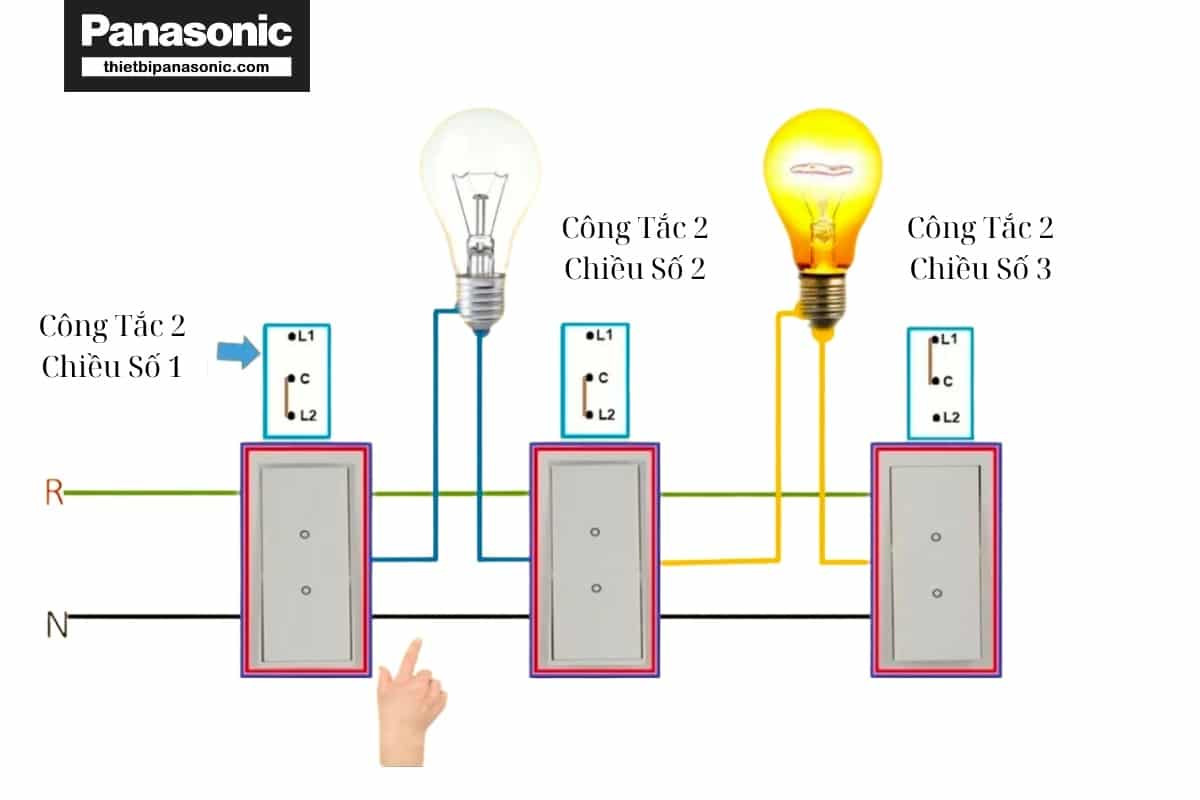

Sơ đồ cách đấu điện cầu thang 3 công tắc và 2 bóng đèn

Cách Đấu Điện Cầu Thang Với 2 Công Tắc và 2 Bóng Đèn

Sơ đồ này cho phép điều khiển hai bóng đèn từ hai vị trí khác nhau trên cầu thang.

Bước 1: Xác định vị trí lắp đặt. Đặt công tắc thứ nhất ở chân cầu thang và công tắc thứ hai ở đỉnh cầu thang. Các bóng đèn được bố trí ở các vị trí thích hợp trên cầu thang.
Bước 2: Lắp đặt công tắc thứ nhất. Tháo vỏ hộp điện, gắn công tắc vào hộp. Nối dây nóng (dây lửa) từ nguồn vào chân chung (cực C) của công tắc này.
Bước 3: Lắp đặt công tắc thứ hai. Tương tự công tắc thứ nhất, gắn và đấu nối công tắc này. Hai chân ra của công tắc thứ nhất sẽ nối với hai chân ra của công tắc thứ hai.
Bước 4: Đấu nối bóng đèn. Từ chân chung của công tắc thứ hai, kéo một dây ra và rẽ nhánh để cấp điện cho cả hai bóng đèn. Một đầu của mỗi bóng đèn sẽ nhận dây này.
Bước 5: Nối dây nguội. Đầu còn lại của cả hai bóng đèn sẽ được nối chung với dây nguội (dây mát) từ nguồn điện.
Bước 6: Kiểm tra toàn bộ mạch điện. Đảm bảo tất cả các kết nối đều chắc chắn và an toàn.
Bước 7: Cấp nguồn và thử nghiệm. Bật nguồn điện và kiểm tra chức năng của cả hai công tắc và hai bóng đèn.

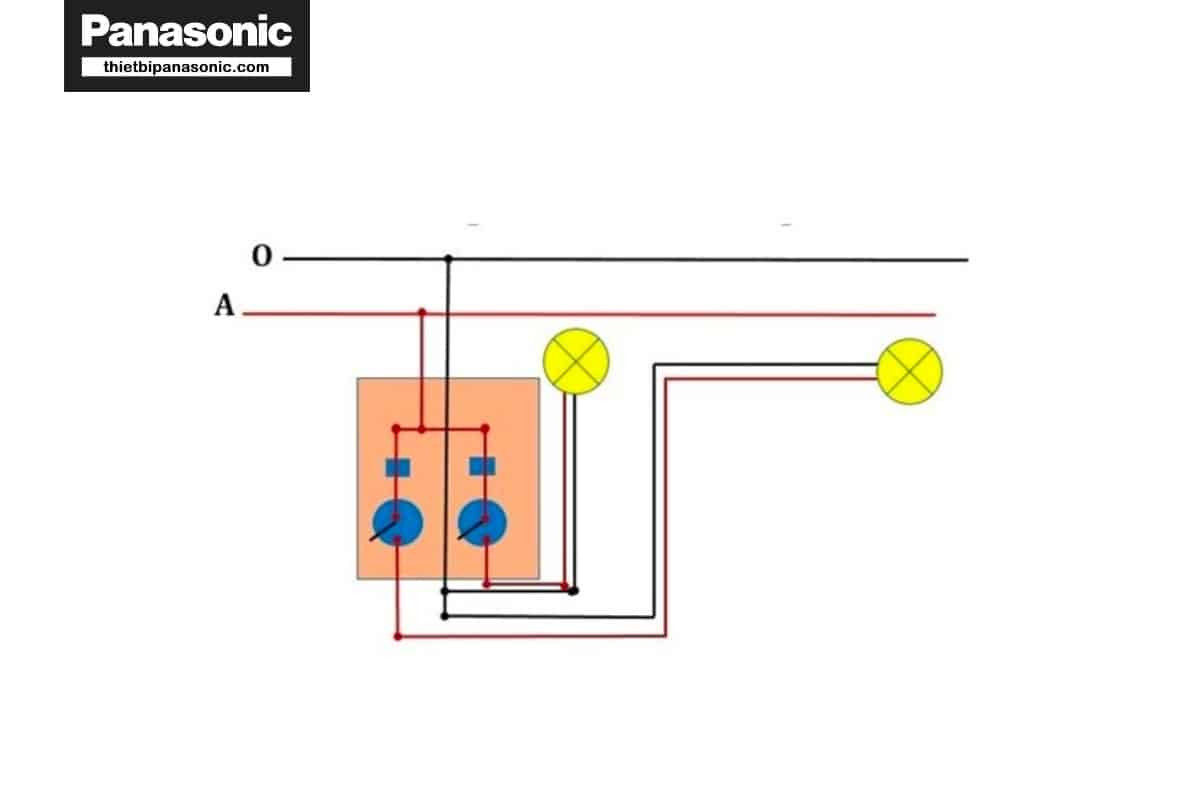

Hướng dẫn đấu nối mạch điện cầu thang với 2 công tắc và 2 bóng đèn

Lắp Đặt Mạch Điện Cầu Thang Cho Nhà Cao Tầng (3 tầng, 4 tầng)

Đối với nhà cao tầng, việc lắp đặt mạch điện cầu thang có thể phức tạp hơn do số lượng công tắc và bóng đèn nhiều hơn, cũng như cần tính toán kỹ lưỡng để đảm bảo tiện ích và an toàn.

Lắp Đặt Mạch Điện Cầu Thang Cho Nhà 3 Tầng

Bước 1: Xác định số lượng công tắc và bóng đèn. Nhà 3 tầng thường cần ít nhất 3 công tắc (mỗi tầng một công tắc) và 2-3 bóng đèn tùy độ dài cầu thang. Bạn có thể sử dụng sơ đồ 3 công tắc 2 bóng đèn hoặc biến thể phức tạp hơn.
Bước 2: Xác định vị trí lắp đặt. Bố trí công tắc ở đầu mỗi tầng và bóng đèn phân bố đều trên cầu thang.
Bước 3: Tiến hành lắp đặt dây điện. Dựa vào sơ đồ đã lên, đi dây từ nguồn chính tới các công tắc và bóng đèn. Sử dụng ống luồn dây để bảo vệ và đi dây gọn gàng.
Bước 4: Đấu nối các linh kiện. Kết nối công tắc, bóng đèn và các điểm cầu đấu dây theo sơ đồ. Đảm bảo các mối nối được cách điện đúng cách.
Bước 5: Kiểm tra hệ thống. Thử nghiệm kỹ lưỡng trước khi đưa vào sử dụng để đảm bảo mọi thứ hoạt động an toàn và đúng chức năng.

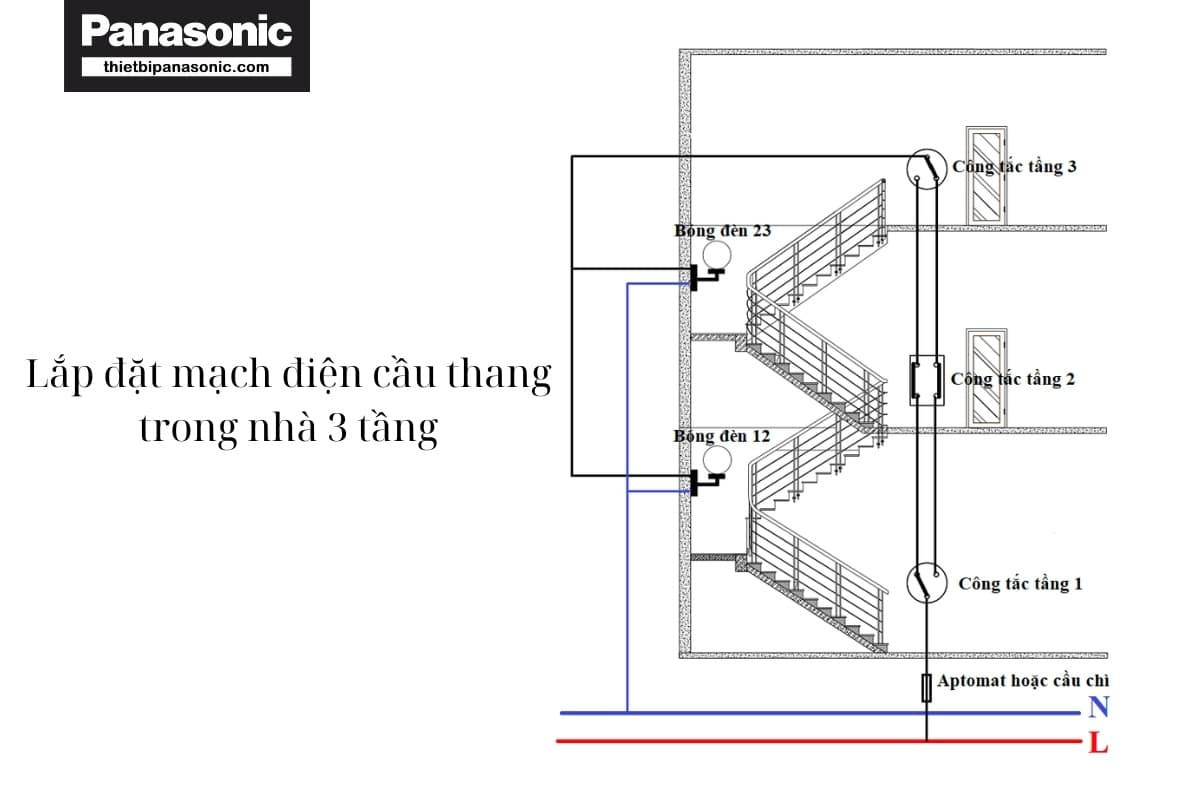

Sơ đồ lắp đặt điện cầu thang cho nhà 3 tầng

Lắp Đặt Mạch Điện Cầu Thang Cho Nhà 4 Tầng

Các bước cơ bản tương tự nhà 3 tầng, nhưng có một số điểm cần lưu ý thêm:

Sơ đồ mạch điện phù hợp: Với nhà 4 tầng, hệ thống có thể phức tạp hơn. Bạn có thể cần sử dụng thêm công tắc trung gian (intermediate switch) để điều khiển từ nhiều điểm hơn.
Sử dụng công tắc đa điểm: Để tăng tính linh hoạt và tiện lợi, cân nhắc sử dụng công tắc đa điểm hoặc các module điều khiển thông minh nếu hệ thống yêu cầu sự phức tạp và tự động hóa cao hơn. Đối với các hệ thống điều khiển công nghiệp, các module như 1734-ie2c có thể được sử dụng để tích hợp vào hệ thống lớn hơn, tuy nhiên đây là giải pháp cho công trình quy mô lớn, không phải cho điện cầu thang dân dụng cơ bản.
Đảm bảo an toàn và ổn định: Với hệ thống điện phức tạp hơn, việc tính toán tiết diện dây, chọn aptomat phù hợp và đảm bảo các tiêu chuẩn an toàn là cực kỳ quan trọng để tránh quá tải hoặc chập điện. Việc xem xét tổng thể hệ thống điện, bao gồm cả việc dụng điện 3 pha có rẻ hơn không cho toàn bộ ngôi nhà, cũng cần được cân nhắc nếu quy mô lớn.

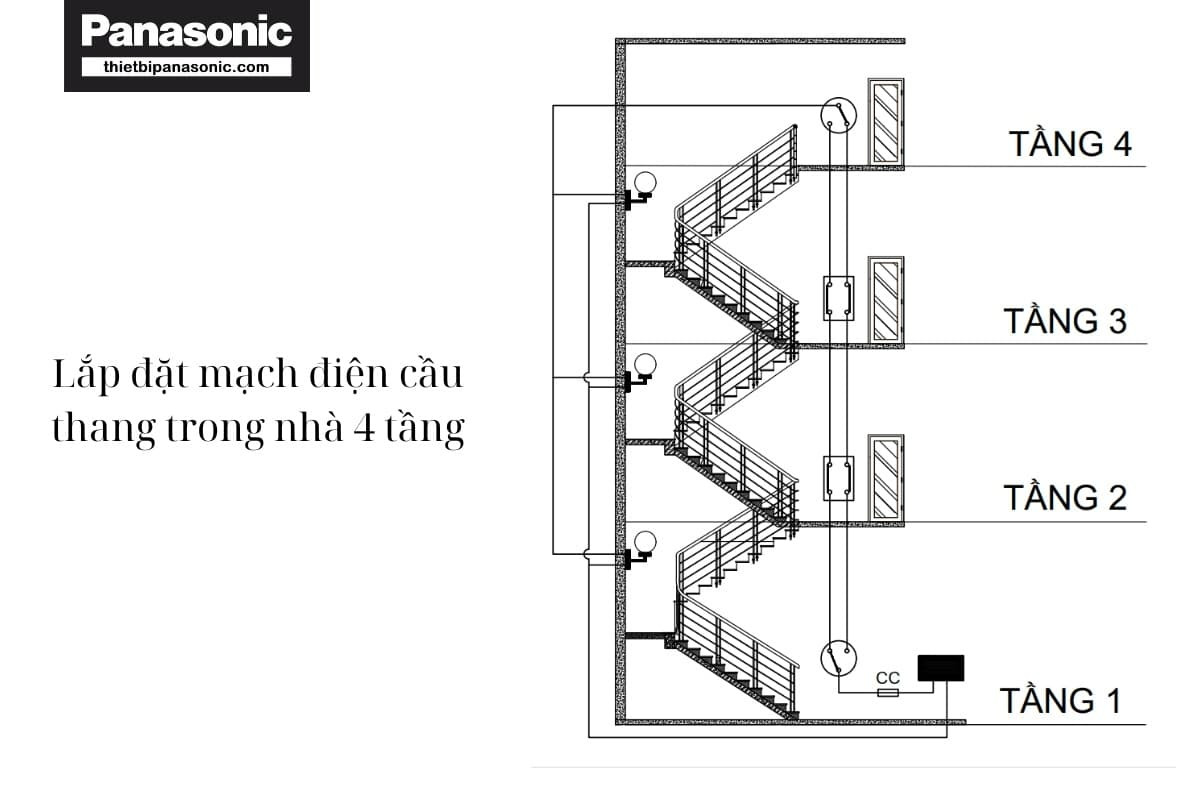

Bố trí mạch điện cầu thang trong ngôi nhà 4 tầng

Mẹo Vặt Và Lưu Ý Quan Trọng Khi Đấu Nối Điện Cầu Thang

Khi thực hiện việc đấu nối và lắp đặt mạch điện cầu thang, việc tuân thủ các quy tắc an toàn và tối ưu hóa hiệu suất là chìa khóa để có một hệ thống hoạt động bền bỉ và hiệu quả.

Các lưu ý quan trọng khi lắp đặt và đấu nối điện cầu thang

Đảm Bảo An Toàn Tuyệt Đối Khi Thi Công

Sử dụng linh kiện và vật liệu chất lượng: Đầu tư vào các sản phẩm chính hãng, có nguồn gốc rõ ràng. Linhkien283 chuyên cung cấp các linh kiện chất lượng, đảm bảo an toàn và độ bền cho hệ thống điện nhà bạn. Tránh sử dụng hàng giả, kém chất lượng có thể gây nguy hiểm.
Tuân thủ quy tắc an toàn điện: Luôn ngắt nguồn điện tổng trước khi thao tác. Sử dụng bút thử điện để kiểm tra lại. Mang đầy đủ đồ bảo hộ như găng tay cách điện, giày cách điện. Không làm việc trong môi trường ẩm ướt hoặc khi tay ướt.
Kiểm tra và kiểm soát dòng điện: Trước khi hoàn tất và cấp điện, hãy dùng thiết bị đo điện để kiểm tra các mối nối. Đảm bảo không có dòng điện rò rỉ hoặc chập mạch. Lắp đặt aptomat hoặc cầu dao tự động phù hợp để bảo vệ mạch khi có sự cố quá tải.
Gắn nhãn các đấu nối: Ghi rõ chức năng của từng dây, từng công tắc trong hộp điện. Điều này không chỉ giúp bạn dễ dàng bảo trì mà còn hỗ trợ các thợ điện khác nếu cần sửa chữa trong tương lai.
Sử dụng phụ kiện bảo vệ: Ống luồn dây, băng dính cách điện chuyên dụng, cầu đấu dây và hộp đấu nối là những phụ kiện không thể thiếu để bảo vệ dây điện khỏi các tác động cơ học và môi trường, giảm nguy cơ chập cháy.

Tối Ưu Hiệu Suất Và Tiết Kiệm Năng Lượng

Sử dụng đèn LED: Đèn LED là lựa chọn tối ưu nhất cho chiếu sáng cầu thang. Chúng không chỉ tiết kiệm năng lượng vượt trội so với đèn sợi đốt hay huỳnh quang mà còn có tuổi thọ cao, giảm chi phí thay thế và bảo trì.
Cân nhắc công tắc cảm ứng hoặc cảm biến ánh sáng/chuyển động: Đây là giải pháp hiện đại giúp tiết kiệm điện đáng kể. Công tắc cảm ứng chuyển động sẽ tự động bật đèn khi có người lên hoặc xuống cầu thang và tắt sau một khoảng thời gian nhất định nếu không phát hiện chuyển động. Công tắc cảm biến ánh sáng phù hợp cho khu vực cầu thang có ánh sáng tự nhiên, chỉ bật đèn khi trời tối.
Sử dụng Dimmer (Bộ điều chỉnh độ sáng): Nếu đèn LED của bạn tương thích, lắp đặt dimmer cho phép bạn điều chỉnh độ sáng của đèn cầu thang theo ý muốn. Điều này không chỉ tạo không gian ấm cúng mà còn giúp tiết kiệm điện khi không cần độ sáng tối đa.
Hệ thống tự động hóa (Smart Home): Nếu ngân sách cho phép, tích hợp mạch điện cầu thang vào hệ thống nhà thông minh. Bạn có thể hẹn giờ bật/tắt, điều khiển qua ứng dụng điện thoại hoặc liên kết với các cảm biến khác để tối ưu hóa việc sử dụng ánh sáng. Ngay cả các thiết bị như khởi động từ, thường dùng trong công nghiệp, cũng có thể được cân nhắc cho các hệ thống nhà thông minh phức tạp để điều khiển tải lớn.
Bảo trì định kỳ: Thường xuyên kiểm tra các mối nối, tình trạng dây điện và hoạt động của công tắc, bóng đèn để phát hiện sớm các sự cố tiềm ẩn. Việc bảo trì định kỳ giúp hệ thống hoạt động ổn định, an toàn và tiết kiệm năng lượng.

Tổng Kết

Việc nắm vững cách đấu điện cầu thang không chỉ giúp bạn tạo ra một hệ thống chiếu sáng an toàn và tiện lợi mà còn góp phần vào việc tiết kiệm năng lượng hiệu quả cho ngôi nhà. Từ các sơ đồ cơ bản đến những lưu ý chuyên sâu về an toàn và tối ưu hóa, Linhkien283 hy vọng đã cung cấp cho bạn cái nhìn toàn diện và kiến thức cần thiết để tự tin thực hiện công việc này.

Hãy luôn ưu tiên sự an toàn và chất lượng linh kiện trong mọi dự án điện. Một hệ thống điện được lắp đặt đúng cách sẽ mang lại sự yên tâm, thoải mái và nâng cao chất lượng cuộc sống cho gia đình bạn. Nếu bạn có bất kỳ thắc mắc nào hoặc cần tìm mua linh kiện điện chất lượng, đừng ngần ngại liên hệ với Linhkien283 để được tư vấn và hỗ trợ.
