Hướng Dẫn Chi Tiết Cách Đi Dây Điện Trong Nhà An Toàn, Chuẩn Kỹ Thuật

Sơ đồ mạch điện luôn đóng vai trò cốt yếu trong bất kỳ hệ thống lắp đặt điện dân dụng nào. Việc bố trí đường dây điện trong nhà không chỉ ảnh hưởng trực tiếp đến sự tiện nghi mà còn liên quan mật thiết đến an toàn cho cả gia đình. Để giúp bạn nắm rõ tầm quan trọng cùng những nguyên tắc vàng khi thiết kế và thi công hệ thống điện, bài viết này từ Linhkien283 sẽ cung cấp hướng dẫn chi tiết về cách đi dây điện trong nhà một cách chuẩn xác, từ A đến Z. Hãy cùng tìm hiểu để đảm bảo hệ thống điện của bạn luôn hoạt động hiệu quả và an toàn tuyệt đối.

Tìm Hiểu Khái Quát Về Sơ Đồ Mạch Điện Gia Đình

Sơ đồ mạch điện là bản vẽ kỹ thuật thể hiện bố cục, cách kết nối và các thành phần của một hệ thống điện bằng các ký hiệu chuẩn. Nó không chỉ mô tả sự sắp xếp vật lý của dây dẫn và thiết bị mà còn cho thấy nguyên lý hoạt động của mạch điện. Một sơ đồ dây điện chi tiết giúp người thi công dễ dàng hình dung tổng thể, lắp đặt đúng kỹ thuật và tối ưu hóa hệ thống điện.

Sơ đồ mạch điện được ứng dụng rộng rãi trong nhiều khía cạnh, từ việc thiết kế các mạch điện tử phức tạp, xây dựng hệ thống điện cho các công trình đến việc bảo trì và sửa chữa các thiết bị điện. Với nhà ở, việc có một sơ đồ rõ ràng sẽ đơn giản hóa quá trình lắp đặt, đảm bảo các thiết bị như ổ cắm, công tắc, và đèn được bố trí hợp lý, tiện lợi khi sử dụng. Đồng thời, nó cũng là tài liệu quý giá cho công tác kiểm tra, bảo dưỡng định kỳ và xử lý sự cố về sau.

Các Loại Mạng Lưới Điện Phổ Biến Trong Nhà

Trong hệ thống sơ đồ mạch điện gia đình, chúng ta thường gặp hai dạng mạng lưới điện chính: mạng điện đơn giản và mạng điện phức tạp, tùy thuộc vào quy mô và nhu cầu sử dụng của ngôi nhà.

• Mạng điện đơn giản: Thường bao gồm một mạch điện chính cấp nguồn, các mạch phân nhánh nhỏ hơn, thiết bị đóng/ngắt (cầu dao, aptomat), thiết bị bảo vệ (cầu chì), bảng điện tổng và các vật tư cách điện. Loại này phù hợp với những không gian nhỏ, nhu cầu sử dụng điện cơ bản.
• Mạng điện phức tạp: Dành cho những ngôi nhà lớn hơn, có nhiều tầng hoặc nhiều phòng với nhu cầu điện đa dạng. Cấu tạo bao gồm công tơ điện, aptomat tổng, hộp phân phối (tủ điện), các aptomat nhánh riêng biệt cho từng khu vực hoặc thiết bị, ổ điện và các thiết bị tiêu thụ điện.

Mỗi loại mạng lưới điện đều có những ưu và nhược điểm riêng. Việc lựa chọn phụ thuộc vào kiến trúc ngôi nhà, công suất sử dụng điện và ngân sách của bạn. Để đảm bảo an toàn và hiệu quả, bạn nên tham khảo ý kiến chuyên gia hoặc đơn vị thi công uy tín để có lựa chọn tối ưu. Nếu bạn đang tìm kiếm các loại dây dẫn phù hợp, hãy xem xét các sản phẩm như dây điện 2×1.5 hoặc dây điện 1×2 5 để đảm bảo đáp ứng đủ nhu cầu tải điện.

Cách Đi Dây Điện Âm Tường Trong Nhà: Chuẩn Từ Khâu Thiết Kế

Đi dây điện âm tường là phương pháp được ưa chuộng trong các công trình hiện đại nhờ tính thẩm mỹ cao và an toàn vượt trội. Dù đòi hỏi kỹ thuật phức tạp và chi phí ban đầu cao hơn, nhưng hệ thống này giúp tiết kiệm không gian, bảo vệ dây điện khỏi các tác động bên ngoài và kéo dài tuổi thọ sử dụng.

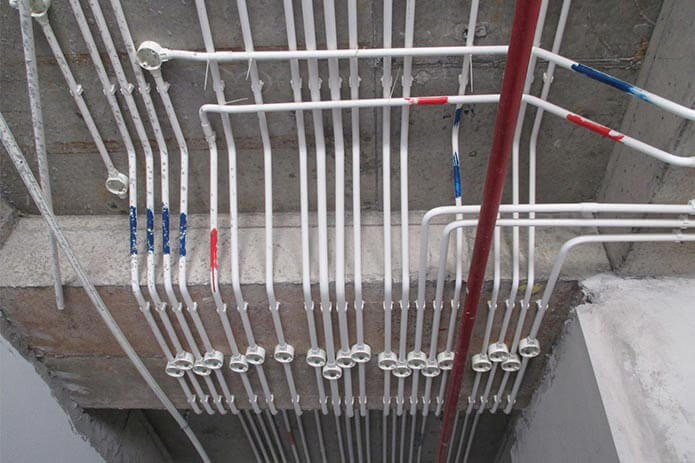

Hướng dẫn chi tiết cách đi dây điện âm tường

Quy Trình Thực Hiện Dây Điện Âm Tường Đạt Chuẩn

Để đảm bảo an toàn và hiệu quả, cách đi dây điện trong nhà theo kiểu âm tường cần tuân thủ một quy trình chặt chẽ. Dưới đây là các bước chi tiết:

Bước 1: Xác Định Vị Trí Lắp Đặt Thiết Bị Điện

Đây là bước khởi đầu quan trọng. Bạn cần xác định chính xác vị trí lắp đặt của tất cả các thiết bị điện như ổ cắm, công tắc, bóng đèn, tủ điện, quạt trần, máy điều hòa…

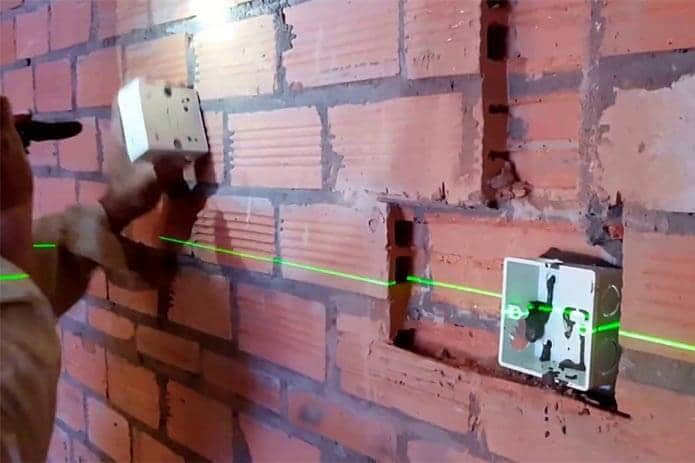

Xác định vị trí và đường đi dây điện âm tường

Sau khi xác định vị trí thiết bị, bạn cần vạch ra các đường đi của dây điện âm tường, kết nối từ nguồn tổng đến từng vị trí thiết bị. Việc này giúp đội ngũ thi công dễ dàng sắp xếp công việc, ưu tiên các vị trí quan trọng và hạn chế tối đa sai sót hoặc sự cố phát sinh. Ví dụ, vị trí lắp đặt ổ cắm đôi 3 chấu panasonic cần được tính toán kỹ lưỡng để thuận tiện cho người sử dụng.

Bước 2: Lập Sơ Đồ Hệ Thống Đường Dây Điện Âm Tường

Dựa trên các vị trí đã xác định ở Bước 1, bạn cần thiết kế một bản vẽ sơ đồ hệ thống đường điện âm tường chi tiết cho toàn bộ ngôi nhà. Sơ đồ này không chỉ giúp việc thi công diễn ra thuận lợi mà còn là tài liệu tham khảo quan trọng để sửa chữa, bảo trì khi hệ thống điện gặp sự cố trong tương lai.

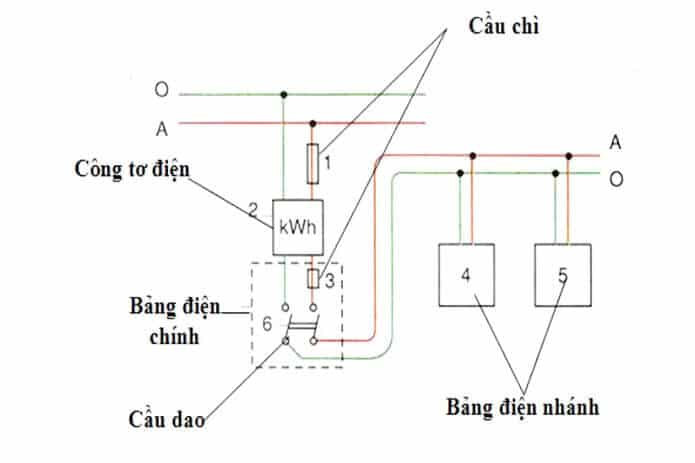

Thiết kế sơ đồ lắp đặt dây điện âm tường chi tiết

Sơ đồ cần thể hiện rõ vị trí các hộp nối, hộp công tắc, hộp ổ cắm, đường ống luồn dây và các thiết bị bảo vệ. Điều này giúp đảm bảo tính an toàn và dễ dàng quản lý hệ thống điện.

Bước 3: Tiến Hành Thi Công Và Lắp Đặt Dây Điện Âm Tường

Đây là công đoạn quan trọng nhất, đòi hỏi sự tỉ mỉ và tuân thủ nghiêm ngặt các tiêu chuẩn an toàn điện. Quá trình này bao gồm các bước nhỏ sau: đào rãnh tường, lắp đặt ống nhựa bảo vệ, luồn dây điện và hoàn thiện bề mặt.

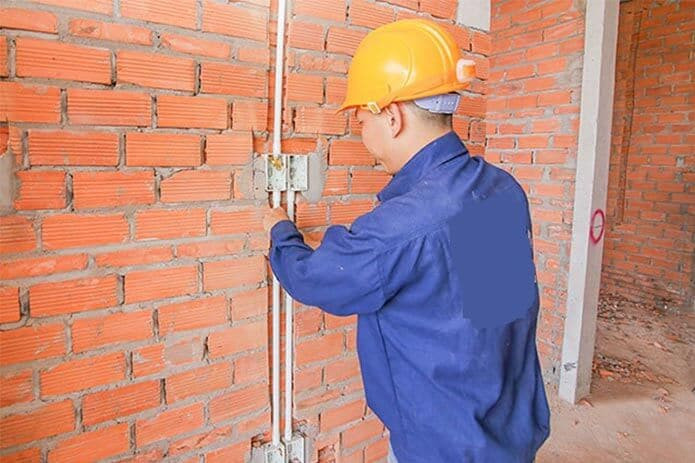

Quá trình thi công và luồn dây điện âm tường

Việc hoàn thành các bước trên đúng trình tự sẽ tạo ra một hệ thống dây điện âm tường an toàn và bền bỉ. Tuyệt đối không được bỏ qua các bước nhỏ để tránh những trục trặc hoặc nguy cơ chập cháy không mong muốn.

Hướng Dẫn Chi Tiết Cách Luồn Dây Điện Âm Tường

Việc luồn dây điện âm tường là một phần trong quá trình thi công ở Bước 3. Để thực hiện đúng cách, bạn có thể tham khảo các bước sau:

Bước 01: Xác Định Đường Đi Dây Âm Tường

Đầu tiên, sử dụng phấn hoặc bút vẽ chuyên dụng để đánh dấu chính xác đường đi của dây điện trên bề mặt tường.

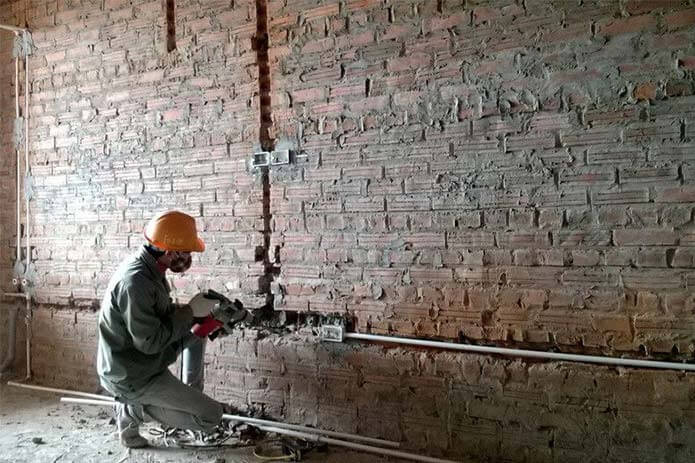

Đánh dấu đường đi dây điện âm tường trước khi thi công

Tiếp theo, sử dụng máy cắt gạch hoặc máy khoan chuyên dụng để tạo rãnh theo đường đã vạch. Độ rộng và sâu của rãnh cần phù hợp với kích thước ống luồn dây và số lượng dây điện dự kiến.

Bước 2: Lắp Đặt Ống Nhựa Bảo Vệ Vào Rãnh

Sau khi tạo rãnh, tiến hành đặt các đoạn ống nhựa bảo vệ vào rãnh và cố định chúng bằng dây kẽm hoặc kẹp chuyên dụng.

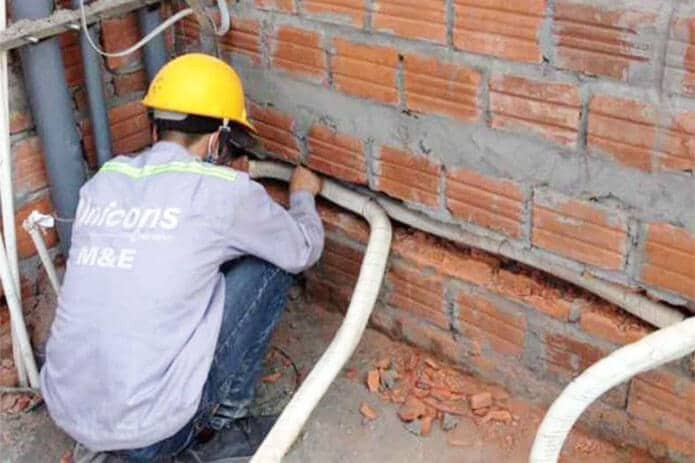

Lắp đặt và cố định ống nhựa bảo vệ dây điện âm tường

Lựa chọn ống nhựa chất lượng cao, có khả năng chịu nhiệt, chống cháy và chống thấm nước tốt là vô cùng quan trọng để bảo vệ hệ thống dây điện khỏi các yếu tố môi trường và đảm bảo an toàn.

Bước 3: Luồn Dây Điện Vào Ống Âm Tường

Trước khi trát tường, hãy tiến hành luồn dây điện vào các ống nhựa. Việc này nên được thực hiện ở giai đoạn này để tránh trường hợp ống bị tắc nghẽn hoặc gặp vật cản sau khi đã hoàn thiện phần thô.

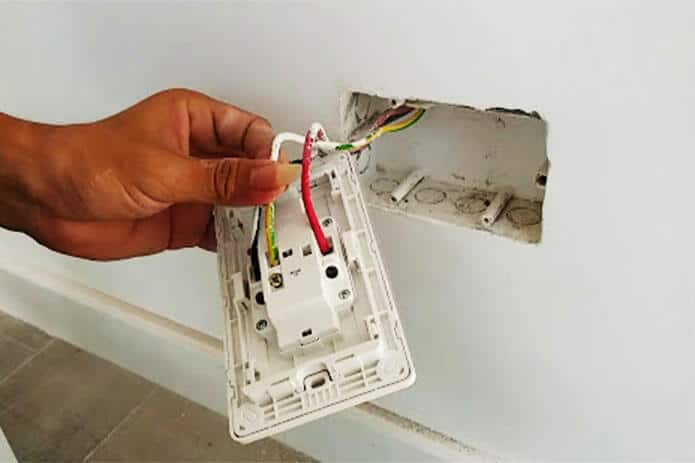

Kỹ thuật luồn dây điện vào ống nhựa âm tường

Cuối cùng, sau khi luồn dây và kiểm tra kỹ lưỡng, bạn sẽ dùng vữa hoặc hồ để trám lại các rãnh, đảm bảo bề mặt tường phẳng mịn và an toàn. Nếu bạn cần lựa chọn dây điện, hãy tìm hiểu về báo giá dây điện Cadivi để đảm bảo chất lượng và giá cả hợp lý.

Sơ Đồ Dây Điện Âm Tường Cơ Bản Cho Mọi Nhà

Cách Đi Dây Điện Nổi Cho Gia Đình: Đơn Giản Và Linh Hoạt

Ngoài phương pháp đi dây âm tường, cách đi dây điện trong nhà theo kiểu nổi cũng là một lựa chọn phổ biến, đặc biệt trong các trường hợp sửa chữa, cải tạo hoặc khi muốn tiết kiệm chi phí, thời gian thi công. Mặc dù trước đây phương pháp này thường bị đánh giá thấp về mặt thẩm mỹ, nhưng với sự sáng tạo hiện nay, dây điện nổi hoàn toàn có thể trở thành một yếu tố trang trí độc đáo.

Ưu điểm nổi bật của đi dây điện nổi là quy trình thi công đơn giản, không yêu cầu bản vẽ chi tiết phức tạp, giúp tiết kiệm đáng kể thời gian và chi phí nhân công. Đặc biệt, việc sửa chữa, bảo trì hoặc di dời vị trí các thiết bị điện cũng trở nên dễ dàng và thuận tiện hơn rất nhiều khi gặp sự cố.

Một Số Thiết Kế Dây Điện Nổi Trong Nhà Đẹp Mắt

Với óc sáng tạo và một chút phá cách, dây điện nổi có thể biến thành những tác phẩm nghệ thuật trang trí ấn tượng, làm tăng tính thẩm mỹ cho không gian sống:

• Đường nét tối giản, tinh tế: Sắp xếp các đường dây điện nổi một cách thẳng thắn, gọn gàng và có chủ ý, tạo thành các hình khối hoặc đường viền trang trí trên tường.
• Đi dây điện nổi trong phòng tắm trên trần nhà: Không chỉ tạo điểm nhấn độc đáo mà còn đảm bảo an toàn tối đa cho người sử dụng trong môi trường ẩm ướt.
• Biến dây điện thành tranh vẽ: Sử dụng dây điện để tạo hình các họa tiết, cây cối, con vật hoặc bất kỳ hình ảnh nào bạn muốn, biến bức tường thành một tác phẩm nghệ thuật sống động.
• Sử dụng băng keo cố định kết hợp họa tiết: Dùng băng keo điện nhiều màu sắc để cố định dây và tạo ra các họa tiết hình học, đường ziczac hoặc các mẫu trang trí ngộ nghĩnh, mang lại vẻ sinh động, dễ thương cho không gian.

Những thiết kế sáng tạo này không chỉ giúp nâng cao tính thẩm mỹ mà còn đảm bảo an toàn cho hệ thống điện trong nhà. Bạn có thể tham khảo để tạo nên phong cách riêng biệt, phản ánh cá tính trong không gian sống và làm việc của mình.

Hướng Dẫn Cách Đi Dây Điện Nổi Trong Nhà

So với phương pháp âm tường, cách đi dây điện trong nhà theo kiểu nổi thực hiện đơn giản hơn nhiều. Đầu tiên, bạn cần lựa chọn loại ống nhựa hoặc nẹp bảo vệ dây điện có kích thước và màu sắc phù hợp với không gian nội thất. Một bản phác thảo đơn giản về đường đi của dây và vị trí các thiết bị điện cũng là điều cần thiết để đảm bảo tính thẩm mỹ.

Tiếp theo, bạn sẽ ốp các ống hoặc nẹp này lên tường hoặc trần nhà theo đúng đường đã định. Hệ thống dây điện sau đó sẽ được luồn vào bên trong và phân chia từ mạch điện tổng bên ngoài vào từng phòng hoặc khu vực sử dụng.

Mặc dù phương pháp đi dây điện nổi thường có chi phí thấp hơn đáng kể so với đi dây âm tường, nhưng cần được thực hiện cẩn thận để đảm bảo an toàn và tránh ảnh hưởng đến mỹ quan ngôi nhà.

Sơ Đồ Đi Dây Điện Nổi Cơ Bản

Cần Lưu Ý Gì Khi Đi Dây Điện Trong Nhà Để Đảm Bảo An Toàn?

Việc lắp đặt hệ thống dây điện trong nhà đòi hỏi sự cẩn trọng và kiến thức chuyên môn để đảm bảo an toàn tuyệt đối và hiệu quả sử dụng lâu dài. Dưới đây là những lưu ý quan trọng mà bạn không thể bỏ qua:

• Tính toán công suất và chọn tiết diện dây phù hợp: Đây là yếu tố hàng đầu. Bạn cần ước tính tổng công suất tiêu thụ điện của các thiết bị để lựa chọn loại dây dẫn có tiết diện đủ lớn. Dây quá nhỏ so với tải sẽ gây quá tải, nóng chảy, chập cháy, nguy hiểm.
• Lựa chọn dây dẫn chất lượng cao: Sử dụng dây điện từ các thương hiệu uy tín, có chứng nhận tiêu chuẩn an toàn. Dây kém chất lượng có thể bị lão hóa nhanh, dễ đứt gãy hoặc rò rỉ điện. Việc tìm hiểu dây trung tính là gì cũng giúp bạn hiểu rõ hơn về cách các loại dây hoạt động trong mạch điện.
• Bảo vệ ổ điện: Lắp đặt các loại ổ cắm có nắp che hoặc phích cắm an toàn (plug guard), đặc biệt là ở những khu vực có trẻ nhỏ.
• Lắp đặt cầu dao chống rò rỉ điện (ELCB): Đây là thiết bị bảo vệ quan trọng giúp ngắt mạch điện ngay lập tức khi phát hiện dòng điện rò rỉ, ngăn ngừa nguy cơ giật điện.
• Không đi chung dây điện với cáp mạng, cáp tivi: Tránh tình trạng nhiễu tín hiệu và đảm bảo an toàn cho cả hai hệ thống.
• Không tự ý lắp đặt nếu không có kinh nghiệm: Nếu bạn không có kiến thức và kinh nghiệm về điện, tuyệt đối không nên tự ý lắp đặt hoặc sửa chữa hệ thống điện. Hãy thuê thợ điện chuyên nghiệp để đảm bảo an toàn và chất lượng công trình.
• Sử dụng aptomat cho từng khu vực: Chia hệ thống điện thành nhiều nhánh nhỏ, mỗi nhánh được bảo vệ bằng một aptomat riêng. Ví dụ, mỗi tầng hoặc mỗi phòng nên có một aptomat để dễ dàng kiểm soát và cô lập sự cố khi cần thiết.

Với những hướng dẫn về cách đi dây điện trong nhà trên đây, Linhkien283 hy vọng đã cung cấp cho bạn những thông tin hữu ích và giá trị. Việc đầu tư vào một hệ thống điện an toàn và chuẩn kỹ thuật không chỉ mang lại sự tiện nghi mà còn là nền tảng cho sự an toàn của cả gia đình bạn. Nếu bạn có bất kỳ thắc mắc nào hoặc cần tư vấn, lắp đặt, thi công mạch điện, đừng ngần ngại liên hệ với Linhkien283 – chuyên gia cung cấp linh kiện và giải pháp điện đáng tin cậy!
