Dây trung tính là gì? Vai trò và cách nhận biết trong hệ thống điện

Trong thế giới của dòng điện và mạch điện, việc hiểu rõ các thành phần cơ bản là điều vô cùng quan trọng, đặc biệt là khi làm việc với hệ thống điện 3 pha. Một trong những thành phần thiết yếu nhưng đôi khi gây nhầm lẫn chính là dây trung tính. Nhiều người vẫn chưa thực sự nắm vững khái niệm, ký hiệu, công dụng hay cách phân biệt dây trung tính. Bài viết này sẽ đi sâu giải thích dây trung tính là gì, vai trò của nó và những điều cần biết khi sử dụng trong các hệ thống điện, giúp bạn có cái nhìn rõ ràng và đảm bảo an toàn khi tiếp xúc.

Dây trung tính (Neutral Wire) là gì?

Dây trung tính, hay còn gọi là dây trung, là một phần không thể thiếu trong hệ thống truyền tải và phân phối điện xoay chiều 3 pha theo kiểu nối hình sao (Wye). Bên cạnh ba dây dẫn pha (thường ký hiệu là L1, L2, L3 hoặc A, B, C), dây trung tính là dây dẫn thứ tư được kết nối với điểm chung (điểm trung tính) của cuộn dây máy biến áp hoặc nguồn phát điện.

Về lý thuyết, trong một hệ thống 3 pha hoàn toàn cân bằng (tức là tải ở cả ba pha giống hệt nhau), tổng dòng điện của ba pha sẽ bằng 0 tại điểm trung tính. Do đó, dòng điện chảy qua dây trung tính cũng bằng 0 và điện áp so với đất lý tưởng là 0V. Tuy nhiên, trong thực tế, tải ở các pha thường không bao giờ cân bằng hoàn hảo. Sự mất cân bằng này dẫn đến một dòng điện chạy qua dây trung tính để bù trừ, đảm bảo điện áp giữa các pha và điểm trung tính được duy trì ổn định.

Dây trung tính được sử dụng phổ biến trong các mạng lưới điện công nghiệp, tòa nhà thương mại, và cả hệ thống điện dân dụng (thường là kết nối 3 pha 4 dây hoặc 1 pha 2 dây được lấy từ hệ thống 3 pha).

Ký hiệu của dây trung tính

Để dễ dàng nhận biết và làm việc trong các sơ đồ điện, bản vẽ kỹ thuật hay trên các thiết bị, dây trung tính thường được ký hiệu chuẩn là N. Trong một số trường hợp đặc biệt hoặc theo tiêu chuẩn cũ, có thể thấy ký hiệu Nc. Ký hiệu N xuất hiện trên các bộ điều khiển, cầu đấu, ổ cắm, bảng điện và tài liệu kỹ thuật, giúp người dùng phân biệt nó với các dây dẫn pha và dây nối đất.

Tác dụng và tầm quan trọng của dây trung tính

Dây trung tính đóng vai trò cực kỳ quan trọng trong hệ thống điện 3 pha, mang lại nhiều lợi ích thiết thực:

Đảm bảo an toàn: Dây trung tính kết hợp với hệ thống nối đất (PE – Protective Earth) tạo thành một đường dẫn an toàn cho dòng sự cố (ví dụ: khi dây pha chạm vào vỏ thiết bị). Dòng sự cố này sẽ chạy qua dây trung tính và nối đất về nguồn, kích hoạt các thiết bị bảo vệ (như cầu chì, aptomat) ngắt mạch, giảm thiểu nguy cơ điện giật cho người sử dụng và hư hỏng thiết bị.
Cân bằng tải: Trong hệ thống 3 pha 4 dây, dây trung tính cho phép chúng ta kết nối các tải 1 pha giữa một dây pha và dây trung tính (ví dụ: để có nguồn 220V từ mạng 380V). Khi các tải 1 pha trên ba pha không đều, dây trung tính sẽ mang dòng điện mất cân bằng này, giúp giữ cho điện áp trên mỗi pha tải về cơ bản là ổn định, tránh hiện tượng sụt áp hoặc tăng áp quá mức trên từng pha.
Giảm thiểu nhiễu điện và sóng hài: Trong các mạch điện có sử dụng tải phi tuyến tính (như bộ nguồn máy tính, biến tần, đèn LED), dòng điện thường chứa các sóng hài (harmonic). Dây trung tính cung cấp đường trở về cho các thành phần sóng hài bậc ba và bội số của ba, giúp giảm thiểu sự méo mó điện áp và dòng điện trên lưới, bảo vệ các thiết bị khác.
Cải thiện hiệu suất và ổn định hệ thống: Bằng cách cân bằng tải và xử lý dòng hài, dây trung tính góp phần làm cho hệ thống hoạt động ổn định hơn, giảm tổn thất năng lượng do dòng điện không cần bằng và sóng hài, từ đó nâng cao hiệu suất tổng thể.
Giảm điện áp chạm: Kết hợp với nối đất, dây trung tính giúp giảm thiểu điện áp nguy hiểm xuất hiện trên vỏ thiết bị trong trường hợp cách điện bị hỏng.

Dây trung tính có điện không? Có nguy hiểm không?

Như đã đề cập, về mặt lý tưởng trong hệ thống cân bằng hoàn hảo, điện áp trên dây trung tính so với đất là 0V và dòng điện qua nó bằng 0.

Tuy nhiên, trên thực tế:

Điện áp: Do sự mất cân bằng tải giữa các pha, trở kháng của dây dẫn và ảnh hưởng của sóng hài, dây trung tính luôn tồn tại một điện áp nhất định so với đất, mặc dù giá trị này thường nhỏ hơn nhiều so với điện áp pha. Giá trị điện áp này có thể dao động từ vài volt đến vài chục volt tùy thuộc vào mức độ mất cân bằng và chiều dài dây.
Dòng điện: Khi tải không cân bằng, dòng điện chắc chắn sẽ chạy qua dây trung tính. Dòng này có thể gây nóng dây nếu tải mất cân bằng nghiêm trọng.
Nguy hiểm: Tuyệt đối không được chủ quan cho rằng dây trung tính không có điện và an toàn để chạm vào. Dù điện áp thường thấp hơn dây pha, nó vẫn có thể gây giật điện, đặc biệt trong điều kiện môi trường ẩm ướt hoặc khi người chạm vào có tiếp xúc tốt với đất. Hơn nữa, trong trường hợp xảy ra sự cố ngắn mạch hoặc chạm đất, dòng điện qua dây trung tính có thể tăng vọt lên giá trị rất lớn, cực kỳ nguy hiểm.

Do đó, khi làm việc với bất kỳ dây dẫn điện nào, bao gồm cả dây trung tính, luôn phải coi nó là có điện và tuân thủ nghiêm ngặt các quy tắc an toàn điện.

Dây trung tính được lấy từ đâu?

Trong hầu hết các hệ thống điện xoay chiều 3 pha kiểu nối sao, dây trung tính được lấy trực tiếp từ điểm trung tính của máy biến áp cấp nguồn (thường là máy biến áp tại trạm biến áp phân phối hoặc máy biến áp riêng của tòa nhà/nhà máy).

Điểm trung tính này thường được nối đất tại trạm biến áp. Từ điểm trung tính này, dây trung tính được kéo đi cùng với các dây pha để cung cấp điện cho người tiêu dùng. Đối với hệ thống điện dân dụng 1 pha, nguồn điện được lấy từ một dây pha và dây trung tính của hệ thống 3 pha này.

Sơ đồ kết nối dây trung tính và các dây pha trong hệ thống điện 3 pha

Cách nhận biết dây trung tính (Neutral Wire)

Việc phân biệt chính xác dây trung tính với dây pha và dây nối đất là cực kỳ quan trọng để đảm bảo an toàn khi lắp đặt, sửa chữa hoặc kiểm tra hệ thống điện. Dưới đây là một số phương pháp nhận biết phổ biến:

Dựa vào màu sắc vỏ dây: Đây là phương pháp nhận biết nhanh chóng nhất dựa trên tiêu chuẩn quy định. Tại Việt Nam và theo nhiều tiêu chuẩn quốc tế (IEC), dây trung tính thường có vỏ màu Xanh lam (Blue). Tuy nhiên, cần lưu ý rằng các hệ thống cũ hoặc không tuân thủ tiêu chuẩn có thể sử dụng màu khác như đen, trắng hoặc xám. Luôn kiểm tra tài liệu hệ thống hoặc nhờ chuyên gia nếu không chắc chắn.
Dựa vào ký hiệu trên thiết bị/sơ đồ: Tìm kiếm ký hiệu N được in trên các cầu đấu, công tắc, ổ cắm, thiết bị điện hoặc trên các sơ đồ mạch điện. Ký hiệu này chỉ định rõ đầu nối dành cho dây trung tính.
Sử dụng thiết bị đo (Đồng hồ vạn năng): Đây là phương pháp chính xác nhất để xác định dây trung tính và kiểm tra xem nó có điện áp nguy hiểm hay không.
- Đo điện áp giữa dây nghi ngờ và đất: Sử dụng đồng hồ vạn năng đặt ở chế độ đo điện áp xoay chiều (AC V). Cắm một que đo vào dây nghi ngờ (đã được tuốt vỏ cách điện) và que còn lại nối với điểm nối đất đáng tin cậy (ví dụ: vỏ thiết bị kim loại được nối đất, cọc nối đất). Nếu dây đó là dây trung tính, điện áp đo được sẽ rất nhỏ, lý tưởng là gần 0V (nhưng trong thực tế có thể vài volt). Nếu là dây pha, bạn sẽ đo được điện áp pha-đất (khoảng 220V tại Việt Nam).
- Đo điện áp giữa các dây dẫn: Trong hệ thống 3 pha 4 dây, đo điện áp giữa bất kỳ dây pha nào (đã biết) và dây nghi ngờ. Nếu dây nghi ngờ là dây trung tính, điện áp đo được sẽ là điện áp pha-trung tính (khoảng 220V tại Việt Nam). Đo giữa hai dây pha sẽ cho điện áp dây (khoảng 380V tại Việt Nam).
- Lưu ý quan trọng: Việc đo điện áp cần được thực hiện bởi người có kiến thức và kinh nghiệm về điện, sử dụng thiết bị đo phù hợp và tuân thủ tuyệt đối các quy tắc an toàn để tránh bị điện giật.
Kiểm tra liên tục (Continuity Test – Cần ngắt nguồn): Sau khi đã chắc chắn ngắt nguồn điện, có thể sử dụng đồng hồ vạn năng ở chế độ đo thông mạch hoặc điện trở. Tìm điểm trung tính tại nguồn (ví dụ: cầu đấu trung tính trên bảng phân phối điện) và đo thông mạch giữa điểm đó và dây nghi ngờ ở vị trí khác. Nếu thông mạch (điện trở nhỏ, gần 0), dây đó có khả năng cao là dây trung tính được nối về điểm đó.

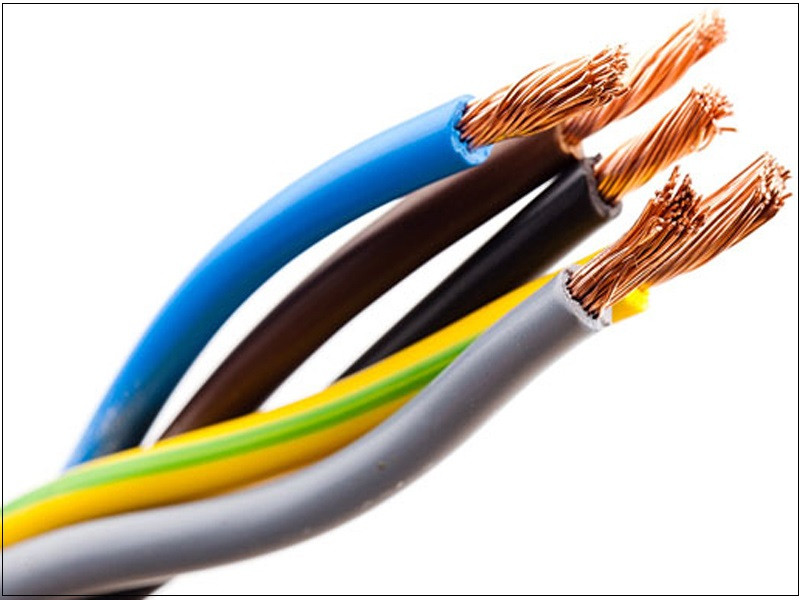

Minh họa cách nhận biết dây trung tính qua màu sắc hoặc ký hiệu

Lưu ý quan trọng: Dù sử dụng phương pháp nào, việc xác định dây trung tính luôn phải đi kèm với sự cẩn trọng cao nhất. Nếu không có đủ kiến thức và kinh nghiệm, hãy tìm sự trợ giúp từ thợ điện chuyên nghiệp để đảm bảo an toàn cho bản thân và hệ thống điện.

Công dụng cụ thể của dây trung tính trong mạch điện 3 pha

Ngoài các tác dụng chung đã nêu, dây trung tính còn có những công dụng rất cụ thể trong mạch điện 3 pha:

Cho phép sử dụng tải 1 pha: Đây là vai trò thiết yếu nhất trong hệ thống 3 pha 4 dây nối sao. Nó tạo điểm tham chiếu điện áp 0V (so với đất) để lấy nguồn 1 pha 220V cho các thiết bị thông thường trong gia đình, văn phòng… mà không cần biến áp hạ áp riêng.
Ổn định điện áp pha: Khi tải các pha không cân bằng, dòng điện qua dây trung tính giúp giữ cho điện áp giữa mỗi dây pha và điểm trung tính (điện áp pha) gần như không đổi, bất chấp sự chênh lệch về tải. Nếu không có dây trung tính, điểm trung tính sẽ bị “lệch” và điện áp trên các pha sẽ thay đổi đáng kể, gây nguy hiểm và hư hỏng cho thiết bị.
Hỗ trợ bảo vệ quá dòng chạm đất: Trong các hệ thống TT, TN-S hoặc TN-C-S, dây trung tính (cùng với dây PE nếu có) cung cấp đường dẫn dòng sự cố chạm đất về nguồn. Dòng này đủ lớn để làm nhảy các thiết bị bảo vệ quá dòng như aptomat, cầu chì một cách nhanh chóng, giảm thiểu thời gian tồn tại của điện áp nguy hiểm trên vỏ thiết bị.

Kết luận

Dây trung tính không chỉ đơn thuần là một dây dẫn trong hệ thống điện 3 pha, mà nó đóng vai trò trung tâm trong việc đảm bảo an toàn, ổn định và khả năng sử dụng linh hoạt của mạng lưới điện. Hiểu rõ “dây trung tính là gì”, ký hiệu, tác dụng và cách nhận biết chính xác giúp chúng ta làm việc với điện một cách an toàn và hiệu quả hơn. Dù là trong lắp đặt hệ thống điện cho các thiết bị chuyên dụng như máy in 3D, máy CNC mini hay đơn giản là sửa chữa điện dân dụng, việc tôn trọng các nguyên tắc về dây trung tính là điều bắt buộc. Luôn ưu tiên an toàn, sử dụng đúng quy trình và nếu cần, hãy tìm đến sự hỗ trợ của các chuyên gia điện.
