Hướng Dẫn Toàn Diện Về Kỹ Thuật Đi Dây Điện Trong Nhà An Toàn Và Hiệu Quả

Việc thiết kế và đi dây điện trong nhà không chỉ đơn thuần là nối các thiết bị lại với nhau mà còn là một yếu tố then chốt đảm bảo an toàn, thẩm mỹ và hiệu quả sử dụng điện năng cho cả gia đình. Một hệ thống điện được lắp đặt đúng kỹ thuật sẽ tránh được các rủi ro chập cháy, quá tải, đồng thời tối ưu hóa chi phí điện năng và kéo dài tuổi thọ thiết bị. Với kinh nghiệm chuyên sâu trong lĩnh vực linh kiện điện và cơ khí, Linhkien283 sẽ cùng bạn tìm hiểu chi tiết về cách lựa chọn, tính toán và thi công đường dây điện trong ngôi nhà của mình một cách khoa học và an toàn nhất, đặc biệt phù hợp với đặc thù sử dụng điện tại Việt Nam.

Tầm Quan Trọng Của Việc Lựa Chọn Dây Dẫn Điện Đúng Cách

Lựa chọn dây dẫn điện không phù hợp là nguyên nhân hàng đầu gây ra các sự cố về điện. Dây quá nhỏ so với công suất tiêu thụ có thể dẫn đến hiện tượng quá tải, dây nóng chảy, chập điện và thậm chí là hỏa hoạn. Ngược lại, việc sử dụng dây quá lớn lại gây lãng phí chi phí đầu tư ban đầu và có thể ảnh hưởng đến tính thẩm mỹ khi thi công. Do đó, việc khảo sát kỹ lưỡng và tính toán tiết diện dây dẫn điện phù hợp với nhu cầu sử dụng của từng khu vực trong nhà là vô cùng cần thiết.

Khi lắp đặt đường dây điện, dù là đi nổi hay đi âm tường, các tiêu chuẩn an toàn và kỹ thuật phải được tuân thủ nghiêm ngặt. Điều này không chỉ bảo vệ tài sản, mà còn đảm bảo an toàn tính mạng cho các thành viên trong gia đình và cộng đồng xung quanh. Đặc biệt, việc kiểm tra định kỳ hệ thống điện, nhất là vào mùa mưa bão với độ ẩm cao, giúp phát hiện sớm các nguy cơ oxy hóa, rò rỉ điện, hạn chế tối đa các tình huống nguy hiểm. Lựa chọn phương pháp lắp đặt và loại dây dẫn điện hợp lý sẽ giúp bạn tiết kiệm đáng kể chi phí lắp đặt ban đầu và giảm thiểu chi phí điện năng trong quá trình sử dụng. Bạn có thể tham khảo thêm về cách đi dây điện trong nhà để có cái nhìn tổng quan.

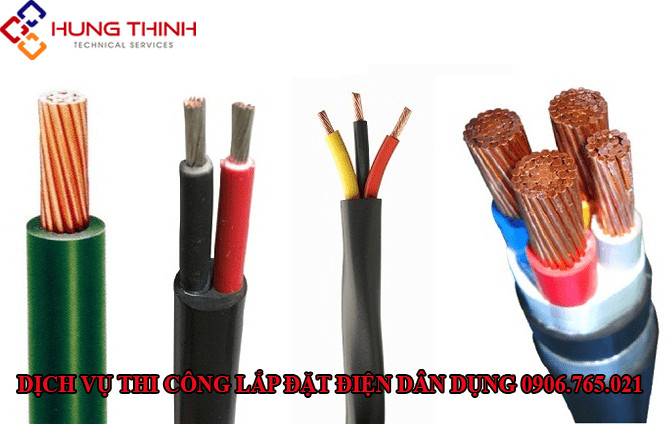

Tầm quan trọng của việc lựa chọn dây dẫn điện đúng cách khi đi dây điện trong nhà để đảm bảo an toàn

Tầm quan trọng khi lựa chọn dây dẫn điện phù hợp nhất

Các Phương Pháp Đi Dây Điện Phổ Biến Trong Nhà

Có nhiều phương pháp đi dây điện trong nhà khác nhau, mỗi phương pháp có ưu và nhược điểm riêng, phù hợp với từng loại công trình và yêu cầu về thẩm mỹ, chi phí.

1. Đi Dây Điện Nổi Khoa Học

Đi dây điện nổi là phương pháp mà dây dẫn được cố định trên bề mặt tường hoặc trần nhà. Phương pháp này thường được các hộ dân chọn lựa vì sự tiện lợi và chi phí thấp.

• Ưu điểm: Dễ dàng lắp đặt, kiểm tra, bảo trì và sửa chữa khi có sự cố. Chi phí vật tư và thi công thường thấp hơn so với đi âm.
• Nhược điểm: Yêu cầu tính toán thẩm mỹ cao để đường dây không bị rối, gây mất mỹ quan. Dễ bị tác động bởi môi trường bên ngoài.
• Kỹ thuật: Dây và cáp điện thường được luồn vào ống gen nhựa hoặc nẹp nhựa, sau đó cố định lên tường hoặc trần bằng đinh, vít. Quan trọng là không luồn quá nhiều dây vào một ống gen để tránh quá tải và thuận tiện cho việc kéo rút, thay thế sau này.

2. Đi Dây Điện Âm Tường Hoặc Âm Sàn

Đây là phương pháp phổ biến trong các công trình hiện đại như chung cư, biệt thự, nhà cao tầng nhằm tăng tính thẩm mỹ cho không gian sống.

• Ưu điểm: Đảm bảo tính thẩm mỹ tuyệt đối, dây điện được bảo vệ khỏi các tác động bên ngoài (thời tiết, chuột cắn…).
• Nhược điểm: Việc lắp đặt phức tạp hơn, đòi hỏi kỹ thuật cao và chi phí ban đầu lớn. Khi có sự cố hoặc cần thay thế, sửa chữa sẽ khó khăn và tốn kém hơn.
• Kỹ thuật: Phải sử dụng dây, cáp điện và các thiết bị điện chất lượng cao, có khả năng chống cháy, cách điện tốt. Dây được luồn trong ống nhựa cứng hoặc ống luồn dây chuyên dụng, sau đó được chôn âm vào tường hoặc sàn trước khi hoàn thiện bề mặt.

3. Đi Dây Ngầm (Dành Cho Khu Vực Ngoại Vi)

Phương pháp này chủ yếu áp dụng cho các đường dây điện ngoài trời hoặc khu vực ngoại vi, không tiếp xúc trực tiếp với không gian sinh hoạt của ngôi nhà.

• Ưu điểm: Bảo vệ dây dẫn tối đa khỏi các yếu tố môi trường khắc nghiệt như mưa, nắng, ẩm ướt và các tác động vật lý. Đảm bảo an toàn tuyệt đối.
• Nhược điểm: Chi phí thi công cao, khó khăn trong việc xác định vị trí và sửa chữa khi có sự cố.
• Kỹ thuật: Dây dẫn và cáp điện sẽ được luồn vào trong ống nhựa cứng có khả năng chống thấm nước tuyệt đối. Hệ thống ống ngầm này được chôn dưới đất ở độ sâu cho phép, thường là 0.7m.

Lý Do Cần Phải Tính Toán Tiết Diện Dây Dẫn Điện Trong Nhà

Việc tính toán kỹ lưỡng tiết diện dây dẫn khi đi dây điện trong nhà mang lại nhiều lợi ích thiết thực, từ an toàn đến kinh tế và thẩm mỹ.

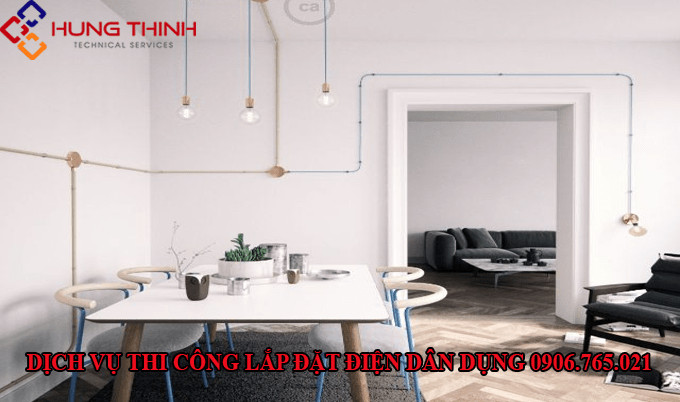

Các lý do cần tính toán tiết diện dây dẫn điện khi đi dây trong nhà để tránh quá tải

Cần phải tính dây dẫn điện đi trong nhà đúng cách

1. Đảm Bảo An Toàn Điện

An toàn là yếu tố tối quan trọng. Hệ thống điện trong nhà cần được thiết kế phù hợp với các tiêu chuẩn an toàn của ngành điện lực và nhà sản xuất thiết bị (ví dụ như TCVN 2103 tại Việt Nam).

• Tránh quá tải và chập cháy: Dây dẫn có tiết diện nhỏ hơn so với dòng điện tải sẽ bị nóng lên, gây suy giảm vật liệu cách điện, dẫn đến chập cháy. Việc tính toán đúng giúp dây hoạt động ổn định, không quá tải.
• Giảm thiểu rò rỉ điện: Lựa chọn dây chất lượng và tiết diện phù hợp giúp hạn chế tình trạng rò rỉ điện, đặc biệt trong môi trường ẩm ướt, bảo vệ người sử dụng khỏi nguy cơ điện giật.
• Bảo vệ thiết bị: Dòng điện ổn định giúp các thiết bị điện hoạt động hiệu quả, kéo dài tuổi thọ và tránh hư hỏng do biến động điện áp.

2. Tối Ưu Chi Phí và Tính Thẩm Mỹ

Việc tính toán tiết diện dây dẫn điện hợp lý giúp tiết kiệm chi phí vật tư và thi công, đồng thời tăng tính thẩm mỹ cho ngôi nhà.

• Tiết kiệm chi phí đầu tư: Chọn dây quá lớn so với nhu cầu sử dụng sẽ gây lãng phí. Tính toán chính xác giúp bạn mua đúng loại dây, đúng kích thước, tránh lãng phí không cần thiết.
• Tối ưu hóa chi phí điện năng: Dây dẫn có tiết diện phù hợp sẽ giảm tổn thất điện năng do nhiệt, giúp tiết kiệm tiền điện hàng tháng.
• Tăng tính thẩm mỹ: Một hệ thống điện được thiết kế và thi công khoa học, gọn gàng sẽ góp phần làm tăng giá trị thẩm mỹ của không gian sống, đặc biệt với các phương pháp đi dây âm tường.

Phân Loại Nguồn Điện Thường Sử Dụng Trong Nhà Ở

Tại Việt Nam, các hộ gia đình chủ yếu sử dụng hai loại nguồn điện chính:

• Nguồn điện 1 pha 2 dây: Phổ biến nhất, gồm một dây pha (dây nóng) và một dây trung tính (dây nguội). Phù hợp cho hầu hết các nhu cầu sinh hoạt thông thường của gia đình.
• Nguồn điện 1 pha 3 dây: Gồm một dây pha, một dây trung tính và một dây nối đất (dây tiếp địa bảo vệ). Loại này được áp dụng cho các công trình lớn hơn như chung cư, biệt thự cao cấp, khách sạn hoặc những nơi có nhiều máy móc, thiết bị điện công suất lớn, cần độ an toàn tuyệt đối. Dây tiếp địa giúp triệt tiêu dòng điện rò, bảo vệ người dùng khỏi nguy cơ điện giật.
• Các loại nguồn điện 3 pha (4 dây hoặc 5 dây) thường ít phổ biến trong dân dụng, chủ yếu được dùng cho các công xưởng, nhà máy, xí nghiệp với nhu cầu điện năng cực cao.

Hướng Dẫn Chi Tiết Cách Tính Tiết Diện Dây Điện Đi Trong Nhà Đúng Kỹ Thuật

Việc lựa chọn loại dây điện kéo từ trụ vào nhà đến các đường dây nhánh trong nhà đều cần tính toán kỹ lưỡng.

1. Tiết Diện Dây Dẫn Là Gì? Tại Sao Nó Quan Trọng?

Tiết diện dây dẫn là diện tích mặt cắt ngang của lõi dây điện, thường được đo bằng milimet vuông (mm²). Tiết diện dây dẫn quyết định khả năng tải dòng điện của dây.

• Nếu tiết diện dây nhỏ hơn mức cho phép: Dây sẽ luôn trong tình trạng quá tải, nóng lên, làm hỏng lớp cách điện, gây chập cháy, đứt dây và mất an toàn. Nó cũng làm giảm hiệu suất truyền tải điện năng, gây sụt áp, làm yếu nguồn điện và giảm tuổi thọ thiết bị.
• Nếu tiết diện dây lớn hơn mức cần thiết: Sẽ gây lãng phí chi phí mua vật tư và có thể ảnh hưởng đến tính thẩm mỹ cũng như khó khăn trong quá trình thi công (đặc biệt khi đi dây âm tường).

2. Các Phương Pháp Chọn Tiết Diện Dây Dẫn Hợp Lý

Có ba phương pháp chính để lựa chọn tiết diện dây dẫn:

• Theo tính toán (dựa trên công thức): Phương pháp khoa học nhất, đảm bảo độ chính xác cao.
• Theo tiêu chuẩn quy định: Dựa trên các bảng tra tiêu chuẩn của nhà sản xuất hoặc cơ quan điện lực.
• Theo kinh nghiệm sử dụng: Dựa trên kinh nghiệm của thợ điện lành nghề, thường áp dụng cho các công trình nhỏ, đơn giản.

Đối với điện sinh hoạt trong nhà dân dụng, bạn có thể áp dụng cách chọn đơn giản sau:

• Tính tổng công suất sử dụng: Liệt kê tất cả các thiết bị điện và tính tổng công suất dự kiến, kèm dự phòng cho việc mở rộng sau này, đặc biệt là dây cấp nguồn tổng.
• Mật độ dòng điện cho phép: Với dây đồng, thường tính khoảng 6A/mm² (tương đương 1.3 kW/mm² ở điện áp 220V). Với dây nhôm, khoảng 4.5A/mm² (tương đương 1 kW/mm²).
• Sử dụng 70% công suất định mức: Để đảm bảo an toàn và dự phòng, chỉ nên sử dụng khoảng 70% công suất định mức cho phép của dây. Ví dụ, dây 1mm² chịu được 6A, ta nên dùng cho thiết bị tiêu thụ khoảng 4A.

3. Chi Tiết Cách Tính Toán Và Lựa Chọn Dây Dẫn Điện Theo Công Thức

Để tính toán và lựa chọn dây dẫn điện trong nhà đúng kỹ thuật, bạn cần thực hiện theo các bước sau:

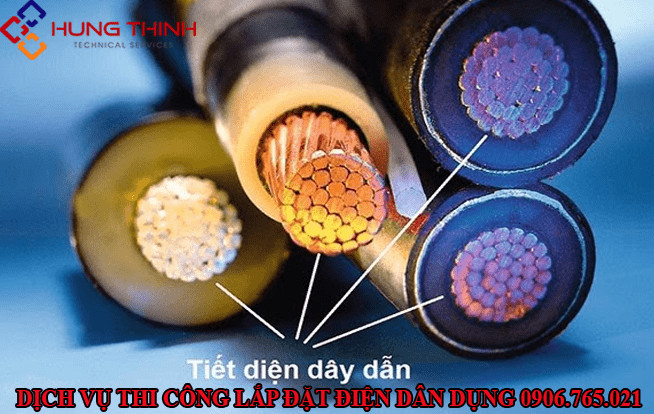

Sơ đồ hướng dẫn cách tính tiết diện dây dẫn điện trong nhà chi tiết theo công suất

Hướng dẫn tính dây dẫn điện đi trong nhà

a. Xác Định Dòng Điện Tổng (It)

Đầu tiên, xác định tổng công suất (P) của tất cả các thiết bị điện dự kiến sử dụng trong ngôi nhà hoặc từng khu vực riêng biệt.
Công thức tính dòng điện tổng cho nguồn điện 1 pha (220V) là:
It = P / U
Trong đó:

• It: Dòng điện tổng (Ampere – A)
• P: Tổng công suất của các thiết bị điện (Watt – W)
• U: Điện áp nguồn (Volt – V), thường là 220V ở Việt Nam.

Ví dụ: Một gia đình có tổng công suất tiêu thụ điện 5KW (5000W) ở điện áp 220V.
It = 5000W / 220V ≈ 22.7A

b. Tính Tiết Diện Dây Dẫn (S)

Sau khi có dòng điện tổng, ta tính tiết diện dây dẫn cần thiết (S) dựa trên mật độ dòng điện cho phép (Jđ) của vật liệu dây (thường là dây đồng).
Công thức:
S = It / Jđ
Trong đó:

• S: Tiết diện dây dẫn (mm²)
• It: Dòng điện tổng (A)
• Jđ: Mật độ dòng điện cho phép của dây đồng, thường lấy khoảng 6A/mm² cho dây đơn, hoặc 4A/mm² cho cáp nhiều lõi đi trong ống.

Ví dụ: Với dòng điện tổng It = 22.7A và Jđ = 6A/mm² (đây là giá trị tham khảo, có thể thay đổi tùy loại dây và điều kiện lắp đặt).
S = 22.7A / 6A/mm² ≈ 3.78 mm²

c. Lựa Chọn Tiết Diện Dây Dẫn Cụ Thể

• Dây dẫn tổng (dây cấp nguồn chính): Để đảm bảo an toàn và dự phòng khả năng mở rộng trong tương lai, nên chọn dây có tiết diện lớn hơn một chút. Một kinh nghiệm phổ biến là nhân với hệ số an toàn khoảng 1.75.
  S dự phòng = 1.75 * S tính toán = 1.75 * 3.78 mm² ≈ 6.615 mm²
  Như vậy, nên chọn dây dẫn tiết diện 6mm² làm dây nguồn chính. Các loại dây phù hợp có thể là dây CVV (1, 2, 3 lõi) hoặc LF-CVV với lõi đồng và cách điện PVC.
  Đối với các nhu cầu cụ thể về giá cả và thương hiệu, bạn có thể tìm hiểu giá dây điện Trần Phú 2×2.5 hoặc dây điện Cadivi 2×2.5 để so sánh.
• Dây dẫn nhánh (trong từng phòng, từng tầng): Tiết diện dây nhánh sẽ phụ thuộc vào công suất của các thiết bị điện trong khu vực đó.
  • Chia tải theo tầng/phòng: Chọn dây tiết diện 4mm² cho đường trục chính của tầng/phòng.
  • Cấp nguồn cho ổ cắm điện: Thường chọn dây 2.5mm².
  • Dây cho thiết bị chiếu sáng: Thường chọn dây điện 2×1.5 hoặc 1.5mm².

Ví dụ thực tế: Nếu tổng công suất của các thiết bị điện trong một nhánh là P = 3kW (3000W).
S = P / (Jđ * U) (đơn giản hóa từ P = U I, I = S Jđ => P = U S Jđ => S = P / (U * Jđ))
Nếu tính theo công suất/mm² cho dây đồng là 1.3 kW/mm² (ở 220V):
S = 3kW / 1.3 kW/mm² ≈ 2.3 mm²
Như vậy, tiết diện dây tối thiểu cho khu vực này là 2.3 mm², nên chọn dây 2.5mm² để đảm bảo an toàn và dự phòng.

Bảng Tra Tiết Diện Dây Dẫn Và Dòng Điện Định Mức

Bảng dưới đây cung cấp các giá trị tham khảo về dòng điện định mức và độ sụt áp cho các tiết diện dây dẫn khác nhau, giúp bạn lựa chọn dây phù hợp.

Tiết diện dây dẫn (mm²)	Dây 1 lõi (A)	Dây 2 lõi (A)	Dây 3 & 4 lõi (A)
1.5	33	29	27
2.5	44	38	36
4	59	53	47
6	75	66	59
10	101	86	78
16	128	110	101
25	168	142	132
35	201	170	159
50	238	203	188
70	292	248	233
95	349	297	279
120	396	337	317
150	443	376	355
185	497	423	401
240	571	485	462
300	640	542	517
400	708	600	580

(Lưu ý: Bảng này chỉ mang tính tham khảo, giá trị có thể thay đổi tùy thuộc vào nhà sản xuất, môi trường lắp đặt và nhiệt độ.)

Bảng Chọn Tiết Diện Dây Dẫn Tiêu Chuẩn Theo Công Suất Tiêu Thụ

Việc lựa chọn dây dẫn điện với công suất chịu tải phù hợp không chỉ đảm bảo truyền tải điện năng tốt nhất mà còn giúp tối ưu chi phí cho công trình của bạn.

Công Suất Chịu Tải Của Cáp Dây Điện (Cáp nhiều lõi)

Tiết diện ruột dây dẫn (mm²)	Công suất chịu tải (kW)
Cách điện PVC	Cách điện XLPE
3	6.4
4	7.6
5	8.8
5.5	9.4
6	9.8
7	10.8
8	11.8
10	13.4
11	14.2
14	16.6
16	17.8
22	22
25	23.6
35	29

Công Suất Chịu Tải Của Dây VC, CV, CVV (Dây đơn hoặc cáp nhỏ)

Tiết diện dây dẫn (mm²)	Công suất chịu tải (kW)
0.5	0.8
0.75	1.3
1	1.8
1.25	2.1
1.5	2.6
2	3.6
2.5	4.4
3	5.6
4	7.3
5	8.7
6	10.3
7	11.4
8	12.5
10	14.3

(Lưu ý: Các bảng trên là dữ liệu tham khảo và có thể thay đổi tùy theo tiêu chuẩn của từng nhà sản xuất và điều kiện lắp đặt thực tế.)

Kết Luận

Việc đi dây điện trong nhà là một công việc đòi hỏi sự cẩn trọng và kiến thức chuyên môn để đảm bảo an toàn tuyệt đối và tối ưu hiệu quả sử dụng. Hy vọng những hướng dẫn chi tiết về cách tính toán và lựa chọn tiết diện dây dẫn điện trong bài viết này đã cung cấp cho bạn cái nhìn toàn diện và hữu ích.

Hãy luôn ưu tiên các sản phẩm dây dẫn điện chất lượng cao và tuân thủ các quy tắc an toàn điện. Nếu bạn không có kinh nghiệm chuyên môn, việc tìm kiếm sự hỗ trợ từ các kỹ thuật viên hoặc chuyên gia điện nước là lựa chọn sáng suốt để đảm bảo hệ thống điện trong ngôi nhà bạn được lắp đặt đúng tiêu chuẩn, an toàn và bền vững theo thời gian.
