Tủ Điện 3 Pha Gia Đình: Từ Cấu Tạo Đến Hướng Dẫn Lắp Đặt An Toàn

Trong bối cảnh nhu cầu sử dụng điện ngày càng tăng cao, đặc biệt với các thiết bị công suất lớn trong gia đình hiện đại, hệ thống điện 3 pha đã trở thành một lựa chọn phổ biến. Trung tâm của hệ thống này chính là tủ điện 3 pha gia đình – một thiết bị không chỉ giúp phân phối điện hiệu quả mà còn đảm bảo an toàn cho toàn bộ ngôi nhà. Bài viết này sẽ đi sâu vào tìm hiểu tủ điện 3 pha, cấu tạo, chức năng, những lợi ích khi lắp đặt và quan trọng nhất là hướng dẫn cách đấu nối an toàn, đúng kỹ thuật.

Tủ Điện 3 Pha Là Gì?

Tủ điện 3 pha là một phần thiết yếu trong các hệ thống điện dân dụng và công nghiệp, đặc biệt khi cần cung cấp nguồn điện ổn định và mạnh mẽ cho các thiết bị tiêu thụ công suất lớn. Khác với tủ điện 1 pha chỉ sử dụng một dây nóng và một dây nguội, tủ điện 3 pha tận dụng ba dây pha và một dây trung tính, mang lại khả năng truyền tải điện năng vượt trội.

Thiết bị này đóng vai trò trung tâm, tiếp nhận nguồn điện chính từ biến áp hoặc lưới điện và phân phối nó đến các phụ tải khác nhau trong nhà như máy lạnh trung tâm, máy bơm nước công suất lớn, các thiết bị sản xuất nhỏ lẻ hoặc máy móc công nghiệp nhẹ. Việc sử dụng tủ điện 3 pha không chỉ tối ưu hiệu suất hoạt động của các thiết bị mà còn góp phần bảo vệ toàn bộ hệ thống điện khỏi các sự cố quá tải, ngắn mạch, nâng cao độ tin cậy và an toàn cho người sử dụng.

Cấu Tạo và Chức Năng Của Tủ Điện 3 Pha Gia Đình

Để hiểu rõ hơn về cách thức hoạt động và lý do tủ điện 3 pha lại quan trọng, chúng ta cần tìm hiểu về cấu tạo và những chức năng chính của nó.

1. Cấu Tạo

Một tủ điện 3 pha gia đình thường bao gồm các thành phần chính sau:

• Mạch chính (Main Circuit): Đây là nơi dòng điện 3 pha từ nguồn cung cấp chính đi vào. Mạch chính thường tích hợp các thiết bị đóng cắt như Aptomat tổng (MCCB hoặc MCB) để bảo vệ toàn bộ hệ thống khỏi tình trạng quá tải hoặc ngắn mạch. Đồng thời, nó cũng có thể chứa các bộ chia mạch để phân chia nguồn điện lớn thành các nhánh nhỏ hơn, cung cấp cho các mạch phụ tải khác nhau. Để đảm bảo an toàn cho toàn bộ hệ thống điện, việc lựa chọn loại dây điện cadivi 6.0 phù hợp cho mạch chính là rất quan trọng.
• Mạch phụ (Sub Circuits): Bao gồm các công tắc, ổ cắm và thiết bị bảo vệ riêng lẻ (như MCB nhánh, cầu chì) cho từng nhóm thiết bị hoặc từng khu vực trong ngôi nhà. Các mạch phụ được kết nối với mạch chính thông qua các thiết bị chuyển mạch hoặc khởi động từ, đảm bảo mỗi thiết bị hoạt động độc lập và được bảo vệ riêng biệt. Ví dụ, để điều khiển các thiết bị có công suất tương đối, người ta có thể sử dụng khởi động từ đơn.
• Mạch đo và kiểm soát (Measurement and Control Circuit): Mạch này bao gồm các thiết bị đo lường như ampe kế (đo dòng điện), volt kế (đo điện áp) và các bộ điều khiển tự động (ví dụ: timer, rơle). Chúng giúp người dùng giám sát tình trạng hoạt động của hệ thống điện, phát hiện sớm các sự cố và điều khiển tự động một số chức năng nhất định, chẳng hạn như điều khiển bơm nước thông qua công tắc cảm biến dòng chảy 220v.

2. Chức Năng

Tủ điện 3 pha gia đình đảm nhiệm các chức năng quan trọng sau:

• Phân phối điện: Đây là chức năng cơ bản nhất, tủ điện 3 pha giúp phân bổ nguồn điện từ điểm vào chính đến từng thiết bị, khu vực sử dụng điện trong nhà một cách đồng đều và ổn định. Điều này đảm bảo các thiết bị được cấp đủ nguồn để hoạt động tối ưu.
• Bảo vệ an toàn: Tủ điện được trang bị các thiết bị bảo vệ như cầu dao, aptomat, cầu chì, rơle nhiệt để tự động ngắt điện khi xảy ra quá tải, ngắn mạch, rò rỉ điện hoặc các sự cố bất thường khác. Chức năng này cực kỳ quan trọng, giúp ngăn ngừa cháy nổ, hư hỏng thiết bị và đảm bảo an toàn tính mạng cho người sử dụng.
• Đo lường và kiểm soát: Nhờ các thiết bị đo lường và điều khiển tích hợp, người dùng có thể dễ dàng giám sát các thông số điện năng như dòng điện, điện áp, tần số. Khả năng kiểm soát giúp tối ưu hóa việc sử dụng điện, phát hiện lãng phí và thậm chí là thiết lập chế độ hoạt động tự động cho một số thiết bị, góp phần tiết kiệm năng lượng hiệu quả.

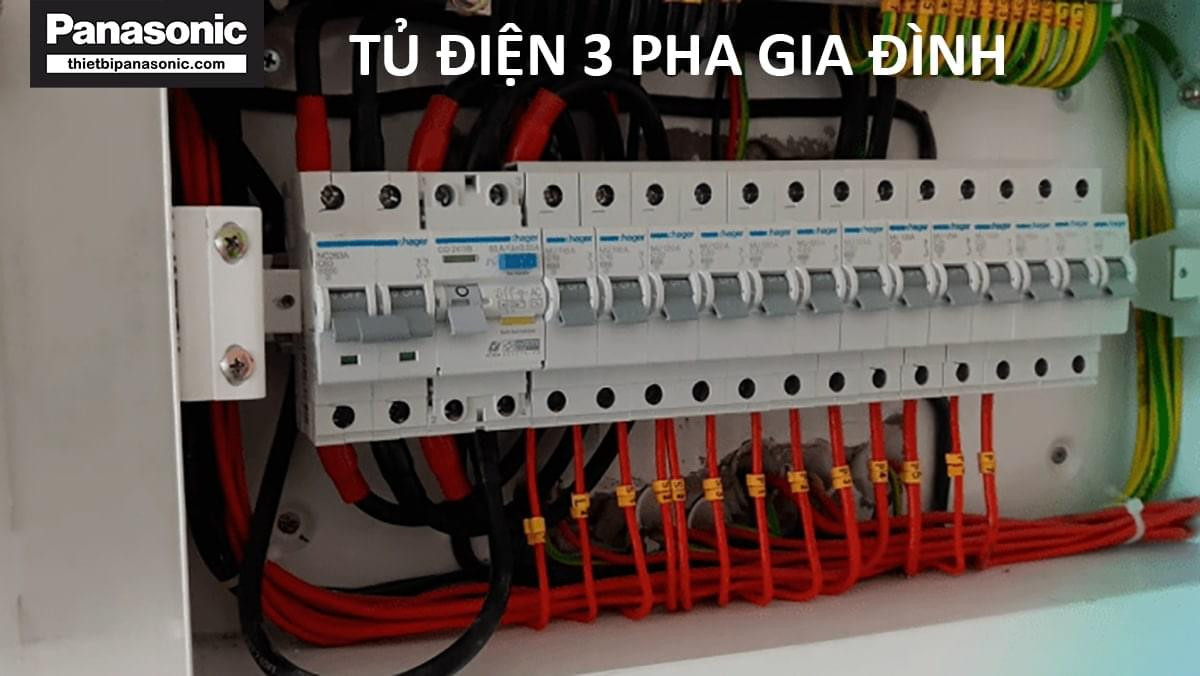

Sơ đồ đấu nối và lắp đặt tủ điện 3 pha cho hệ thống điện gia đình

Nhờ những chức năng và cấu tạo chuyên biệt, tủ điện 3 pha trở thành một phần không thể thiếu trong việc quản lý và vận hành hệ thống điện an toàn, hiệu quả trong các hộ gia đình có nhu cầu điện năng cao.

Có Nên Lắp Đặt Tủ Điện 3 Pha Cho Gia Đình Không?

Quyết định lắp đặt tủ điện 3 pha cho gia đình phụ thuộc vào nhiều yếu tố, chủ yếu là nhu cầu sử dụng điện và đặc điểm của các thiết bị trong nhà. Dưới đây là những lợi ích và điều cần cân nhắc khi bạn xem xét việc này:

Lợi Ích Không Thể Bỏ Qua:

• Công suất và ứng dụng tối ưu: Nếu gia đình bạn sở hữu nhiều thiết bị điện công suất lớn như điều hòa trung tâm, máy bơm nước công suất cao, máy sấy công nghiệp, hệ thống sản xuất nhỏ hoặc các loại máy móc chuyên dụng, thì tủ điện 3 pha là lựa chọn lý tưởng. Hệ thống 3 pha cung cấp nguồn điện ổn định, mạnh mẽ hơn nhiều so với 1 pha, đảm bảo các thiết bị này hoạt động hiệu suất cao, ổn định và bền bỉ hơn. Đặc biệt, nếu bạn cần điều khiển các động cơ lớn, việc sử dụng khởi động từ 50a là cần thiết để bảo vệ hệ thống.
• Tiết kiệm không gian: So với việc phải lắp đặt nhiều tủ điện 1 pha riêng lẻ cho từng khu vực hoặc nhóm thiết bị công suất lớn, một tủ điện 3 pha duy nhất có thể đảm nhiệm vai trò phân phối điện cho toàn bộ ngôi nhà. Điều này giúp tiết kiệm đáng kể không gian lắp đặt, tạo sự gọn gàng và thẩm mỹ hơn cho hệ thống điện.
• An toàn và bảo vệ vượt trội: Tủ điện 3 pha được thiết kế với các thiết bị bảo vệ chuyên biệt như bộ chia mạch, cầu chì, aptomat tổng, rơle. Chúng giúp phát hiện và ngăn chặn kịp thời các sự cố như quá tải, ngắn mạch, rò rỉ điện. Khả năng bảo vệ đa tầng này giảm thiểu rủi ro cháy nổ, hư hỏng thiết bị và bảo vệ an toàn tối đa cho các thành viên trong gia đình.
• Tính linh hoạt và khả năng mở rộng: Hệ thống điện 3 pha cung cấp tính linh hoạt cao trong việc cấu hình và mở rộng. Khi nhu cầu sử dụng điện của gia đình tăng lên, hoặc bạn muốn thêm các thiết bị điện mới, việc bổ sung các mạch phụ hoặc thiết bị điều khiển vào tủ điện 3 pha hiện có thường dễ dàng hơn, không cần phải thay đổi toàn bộ cấu trúc hạ tầng điện.

Các Yếu Tố Cần Cân Nhắc:

Tuy nhiên, trước khi quyết định lắp đặt tủ điện 3 pha, bạn nên xem xét kỹ lưỡng các yếu tố sau:

• Chi phí đầu tư: Lắp đặt hệ thống điện 3 pha, bao gồm cả tủ điện và các thiết bị đi kèm, thường có chi phí ban đầu cao hơn so với hệ thống 1 pha. Bạn cần dự trù ngân sách và đánh giá hiệu quả đầu tư lâu dài.
• Nhu cầu sử dụng thực tế: Nếu gia đình bạn chỉ sử dụng các thiết bị điện thông thường, công suất nhỏ và không có nhu cầu đặc biệt về điện năng, việc lắp đặt tủ điện 3 pha có thể là không cần thiết và không mang lại lợi ích đáng kể so với chi phí bỏ ra.
• Yêu cầu kỹ thuật: Việc đấu nối và lắp đặt tủ điện 3 pha yêu cầu kiến thức kỹ thuật chuyên sâu và kinh nghiệm thực tế. Nếu bạn không có hiểu biết vững chắc về điện, tốt nhất nên tìm đến sự tư vấn và hỗ trợ từ các chuyên gia điện lực hoặc thợ điện có kinh nghiệm để đảm bảo an toàn và tuân thủ quy định.

Tóm lại, tủ điện 3 pha gia đình mang lại nhiều lợi ích về công suất, an toàn và khả năng mở rộng. Tuy nhiên, quyết định lắp đặt cần dựa trên nhu cầu thực tế, ngân sách và khả năng kỹ thuật.

Hướng Dẫn Cách Đấu Tủ Điện 3 Pha Dân Dụng An Toàn

Việc đấu nối tủ điện 3 pha dân dụng đòi hỏi sự tỉ mỉ, chính xác và tuân thủ nghiêm ngặt các nguyên tắc an toàn điện. Dưới đây là các bước cơ bản để bạn có thể hình dung quy trình này:

1. Lựa Chọn Thiết Bị Tủ Điện Phù Hợp Cho Gia Đình

Trước khi bắt tay vào đấu nối, bước đầu tiên và quan trọng nhất là lựa chọn các thiết bị điện phù hợp với nhu cầu sử dụng và công suất dự kiến của gia đình. Các thiết bị cần có bao gồm:

• Aptomat tổng (CB tổng): Chọn loại có khả năng chịu tải phù hợp với tổng công suất tiêu thụ của gia đình và dòng điện định mức của lưới điện.
• Aptomat nhánh (CB nhánh): Dành cho từng mạch phụ tải (ví dụ: khu vực bếp, phòng ngủ, máy bơm), đảm bảo bảo vệ riêng biệt cho từng nhánh.
• Dây dẫn điện: Chọn loại dây có tiết diện phù hợp với dòng điện tải, đảm bảo an toàn và không gây quá nhiệt. Đặc biệt, việc sử dụng các loại dây chất lượng cao như cáp nhôm vặn xoắn 2×35 cadivi cho các đường dây chính sẽ tăng cường độ bền và an toàn.
• Thanh cái (busbar): Dùng để phân phối điện từ aptomat tổng đến các aptomat nhánh một cách gọn gàng và an toàn.
• Thiết bị bảo vệ khác: Rơle chống giật (ELCB/RCCB), rơle nhiệt (nếu có động cơ), thiết bị chống sét lan truyền (nếu cần).

Luôn ưu tiên các sản phẩm có nguồn gốc rõ ràng, đạt tiêu chuẩn an toàn và chất lượng để đảm bảo hiệu quả lâu dài và an toàn tối đa.

2. Thiết Kế Sơ Đồ Bố Trí Tủ Điện

Một sơ đồ đấu dây tủ điện 3 pha chi tiết là kim chỉ nam cho quá trình thi công. Hãy bắt đầu bằng cách xác định vị trí lắp đặt tủ điện trong nhà. Nơi đặt tủ cần khô ráo, thoáng mát, dễ tiếp cận để bảo trì, sửa chữa, và tránh xa các nguồn nhiệt, ẩm ướt hoặc hóa chất.

Sau đó, tiến hành vẽ sơ đồ bố trí các thiết bị bên trong tủ. Sơ đồ cần thể hiện rõ ràng vị trí của aptomat tổng, các aptomat nhánh, thanh cái, đồng hồ đo điện và các thiết bị điều khiển khác. Đảm bảo các mạch không chồng chéo, có đủ không gian cho việc đi dây và dễ dàng thao tác khi cần. Đây cũng là lúc bạn hình dung cách đấu dây các pha (R, S, T) và dây trung tính (N) một cách hợp lý.

3. Tiến Hành Thi Công và Lắp Đặt Vỏ Tủ

Bước này bao gồm việc chuẩn bị và lắp đặt phần vỏ của tủ điện. Bạn có thể tự chế tạo vỏ tủ từ vật liệu cách điện hoặc mua vỏ tủ được sản xuất sẵn theo kích thước và yêu cầu của hệ thống. Đảm bảo vỏ tủ đáp ứng các tiêu chuẩn về độ bền, khả năng chống nước, chống bụi (chỉ số IP) và có đầy đủ các lỗ chờ cho dây dẫn vào/ra.

Sau khi có vỏ tủ, tiến hành gắn các thanh ray (DIN rail) và các phụ kiện cố định bên trong theo sơ đồ đã thiết kế.

4. Lắp Đặt Các Thiết Bị Bên Trong Tủ Điện

Thực hiện lắp đặt các thiết bị đã chuẩn bị vào vỏ tủ theo đúng vị trí trên sơ đồ. Điều này bao gồm việc gắn aptomat tổng, các aptomat nhánh, thanh cái, đồng hồ đo điện (ampe kế, volt kế) và các bộ điều khiển tự động (nếu có). Đảm bảo mọi thiết bị được gắn chắc chắn, thẳng hàng và có đủ không gian để đấu nối dây.

5. Đấu Dây Tủ Điện 3 Pha

Đây là bước quan trọng nhất và đòi hỏi sự cẩn trọng cao độ.

• Đấu nối nguồn vào: Đưa ba dây pha (R, S, T) và dây trung tính (N) từ nguồn cung cấp chính vào aptomat tổng.
• Đấu nối thanh cái: Từ ngõ ra của aptomat tổng, đấu nối các dây dẫn vào thanh cái để phân phối điện đến các aptomat nhánh.
• Đấu nối các nhánh tải: Từ thanh cái, đấu dây đến các aptomat nhánh. Sau đó, từ ngõ ra của mỗi aptomat nhánh, đấu dây đến từng khu vực hoặc thiết bị tải riêng biệt trong gia đình.
• Đấu nối dây tiếp địa (nối đất): Đây là bước không thể bỏ qua để đảm bảo an toàn, bảo vệ thiết bị và người sử dụng khỏi nguy cơ điện giật.
• Kiểm tra lại toàn bộ kết nối: Sau khi đấu dây xong, kiểm tra kỹ lưỡng từng mối nối để đảm bảo chắc chắn, không bị lỏng lẻo, và không có dây nào bị hở hoặc chạm chập. Màu sắc dây phải tuân thủ đúng quy định (thường là đỏ, vàng, xanh dương cho 3 pha và đen hoặc xanh lá sọc vàng cho trung tính/tiếp địa).

6. Cấp Nguồn Điện và Chạy Không Tải

Sau khi hoàn tất việc đấu nối và kiểm tra, đóng nắp tủ và cấp nguồn điện cho tủ điện 3 pha. Tuyệt đối không bật tải ngay lập tức. Đầu tiên, hãy kiểm tra các thông số trên đồng hồ đo (nếu có) để đảm bảo điện áp và dòng điện ổn định. Sau đó, bật từng aptomat nhánh một cách cẩn thận để kiểm tra hoạt động của từng mạch.

Nếu mọi thứ hoạt động ổn định và không có dấu hiệu bất thường (tiếng ồn lạ, mùi khét, nhiệt độ cao), bạn có thể bắt đầu kết nối các thiết bị tải và đưa hệ thống vào vận hành thực tế.

Việc đấu nối tủ điện 3 pha là một công việc phức tạp, yêu cầu kiến thức chuyên môn sâu và kinh nghiệm thực tế. Nếu không tự tin, bạn nên tìm kiếm sự hỗ trợ từ thợ điện hoặc kỹ sư điện có trình độ để đảm bảo hệ thống điện trong gia đình hoạt động an toàn và hiệu quả.

Những Lưu Ý Quan Trọng Khi Đấu Tủ Điện 3 Pha Tại Nhà

Để đảm bảo an toàn tuyệt đối và tối ưu hiệu suất khi đấu nối tủ điện 3 pha gia đình, bạn cần ghi nhớ những lưu ý quan trọng sau:

• Nghiên cứu quy định và tiêu chuẩn an toàn: Trước khi bắt đầu bất kỳ công việc liên quan đến điện nào, hãy tìm hiểu kỹ các quy định, tiêu chuẩn an toàn điện hiện hành tại Việt Nam (ví dụ: TCVN về lắp đặt điện, quy định của EVN). Điều này bao gồm hiểu rõ sơ đồ nguyên lý tủ điện 3 pha, quy cách đi dây, và các yêu cầu về thiết bị bảo vệ. Việc tuân thủ giúp đảm bảo công trình hợp pháp và an toàn.
• Đọc và hiểu sơ đồ, hướng dẫn của nhà sản xuất: Mỗi thiết bị điện đều có sơ đồ đấu nối và hướng dẫn sử dụng riêng. Hãy đọc thật kỹ và hiểu rõ chúng trước khi thực hiện. Sơ đồ sẽ chỉ rõ cách kết nối từng dây, từng pha, đảm bảo đúng chức năng và tránh sai sót. Đừng tự ý đấu nối theo phán đoán nếu không có sơ đồ chi tiết.
• Đảm bảo đấu dây chính xác và chắc chắn: Đây là yếu tố then chốt quyết định sự an toàn và ổn định của hệ thống.
  • Phân biệt rõ ràng các pha: Sử dụng đúng màu dây cho từng pha (thường là đỏ, vàng, xanh dương hoặc nâu, đen, xám) và dây trung tính (xanh, đen) cũng như dây tiếp địa (xanh lá sọc vàng).
  • Mối nối chắc chắn: Tất cả các mối nối dây phải được siết chặt bằng kìm hoặc tua vít phù hợp, đảm bảo không bị lỏng lẻo. Mối nối lỏng có thể gây ra hiện tượng đánh lửa, phát nhiệt, dẫn đến chập cháy.
  • Cách điện tuyệt đối: Sử dụng băng dính điện hoặc ống gen co nhiệt để cách điện hoàn toàn các mối nối, tránh chạm chập giữa các dây hoặc với vỏ tủ.
  • Dây tiếp địa: Đấu nối dây tiếp địa (nối đất) cho vỏ tủ và các thiết bị điện lớn là bắt buộc để phòng tránh nguy cơ giật điện khi có sự cố rò rỉ.
• Kiểm tra và thử nghiệm kỹ lưỡng sau khi hoàn tất: Tuyệt đối không chủ quan sau khi đấu nối xong.
  • Kiểm tra bằng mắt: Rà soát lại toàn bộ hệ thống dây dẫn, đảm bảo không có dây nào bị hở, bị kẹt, hoặc đi sai vị trí.
  • Kiểm tra thông mạch: Dùng đồng hồ vạn năng để kiểm tra thông mạch giữa các pha, giữa pha và trung tính, pha và đất để phát hiện ngắn mạch hoặc hở mạch.
  • Kiểm tra điện áp: Bật nguồn tổng và kiểm tra điện áp tại các đầu ra của aptomat nhánh để đảm bảo điện áp ổn định và đúng định mức.
  • Thử tải nhẹ: Bắt đầu với việc bật các thiết bị tải nhỏ trước, sau đó dần dần đến các thiết bị công suất lớn hơn để kiểm tra khả năng chịu tải và hoạt động của hệ thống.
• Sử dụng công cụ và thiết bị bảo hộ chuyên dụng: Luôn sử dụng kìm cắt, kìm tuốt dây, tua vít cách điện, đồng hồ đo điện, và các thiết bị bảo hộ cá nhân như găng tay cách điện, giày bảo hộ khi làm việc với điện.
• Không làm việc một mình: Nếu không có kinh nghiệm, hãy làm việc cùng một người có chuyên môn hoặc nhờ sự giám sát, hướng dẫn của thợ điện chuyên nghiệp.
• Ngắt nguồn điện tổng trước khi thao tác: Luôn luôn đảm bảo đã ngắt hoàn toàn nguồn điện tại cầu dao tổng hoặc aptomat chính trước khi bắt đầu bất kỳ công việc sửa chữa hay đấu nối nào trong tủ điện.

Mua sắm thiết bị điện và linh kiện chất lượng tại Linhkien283

Việc đấu nối tủ điện 3 pha là một nhiệm vụ đòi hỏi sự cẩn trọng và kiến thức chuyên môn. Nếu bạn không tự tin vào khả năng của mình, hãy tìm đến các chuyên gia hoặc đơn vị cung cấp linh kiện và dịch vụ điện uy tín để được tư vấn và hỗ trợ lắp đặt. Điều này không chỉ giúp bạn có được một hệ thống điện an toàn, hiệu quả mà còn an tâm hơn khi sử dụng các thiết bị điện trong gia đình.
