Sơ Đồ Mạch Khởi Động Từ Đơn Và Kép: Phân Tích Chuyên Sâu & Ứng Dụng Thực Tiễn

Trong thế giới tự động hóa công nghiệp và điều khiển điện, khởi động từ (hay contactor) đóng vai trò trung tâm trong việc bật/tắt, bảo vệ và điều khiển các thiết bị điện từ xa. Đặc biệt, khởi động từ đơn và khởi động từ kép là hai loại phổ biến, mỗi loại có những đặc điểm và ứng dụng riêng biệt. Khởi động từ kép, thường được gọi là khởi động từ đảo chiều, được tạo thành từ sự kết hợp của hai contactor đơn và chuyên dùng để thay đổi chiều quay của động cơ. Vậy, làm thế nào để phân biệt chúng và quan trọng hơn, cách thiết kế các sơ đồ mạch điện hiệu quả cho cả hai loại này trong các ứng dụng thực tế? Hãy cùng Linhkien283 tìm hiểu chi tiết qua bài phân tích dưới đây.

Khởi Động Từ Đơn Và Kép: Khái Niệm & Ứng Dụng Phổ Biến

Để dễ dàng nắm bắt các sơ đồ mạch điện, việc hiểu rõ các ký hiệu thông dụng là rất quan trọng.

Ký Hiệu Và Thành Phần Chính Trong Sơ Đồ Mạch

Dưới đây là một số ký hiệu cơ bản thường gặp trong các mạch điều khiển sử dụng khởi động từ:

• CB: Viết tắt của Circuit Breaker – aptomat, thiết bị đóng cắt và bảo vệ quá tải, ngắn mạch.
• CC1, CC2: Ký hiệu cầu chì, bảo vệ mạch điện khỏi quá dòng.
• D, MT, MN: Ký hiệu các nút nhấn điều khiển chức năng Dừng, Mở Thuận, và Mở Nghịch của contactor.
• T, N: Ký hiệu cuộn hút của contactor Thuận và contactor Nghịch.
• RTZ: Ký hiệu rơ le thời gian, dùng để tạo độ trễ trong các mạch điều khiển.
• K1: Contactor dùng để nối dây hình sao trong mạch khởi động.
• K2: Contactor dùng để nối dây hình tam giác trong mạch khởi động.
• RN: Ký hiệu rơ le nhiệt, bảo vệ động cơ khỏi quá tải.

Khái Niệm Cơ Bản Về Khởi Động Từ Đơn Và Khởi Động Từ Kép

Khởi động từ, hay contactor, là một thiết bị điều khiển điện hạ áp có chức năng đóng cắt mạch điện từ xa. Ngoài ra, nó còn có khả năng bảo vệ dòng điện trước các tình huống quá tải, góp phần tăng tính tự động hóa cho hệ thống thông qua điều khiển từ xa hoặc nút nhấn. Trong nhiều ứng dụng, việc sử dụng các loại khởi động từ với dải điện áp và dòng điện khác nhau là cần thiết, ví dụ như khởi động từ 24V cho mạch điều khiển hoặc các loại có dòng tải lớn.

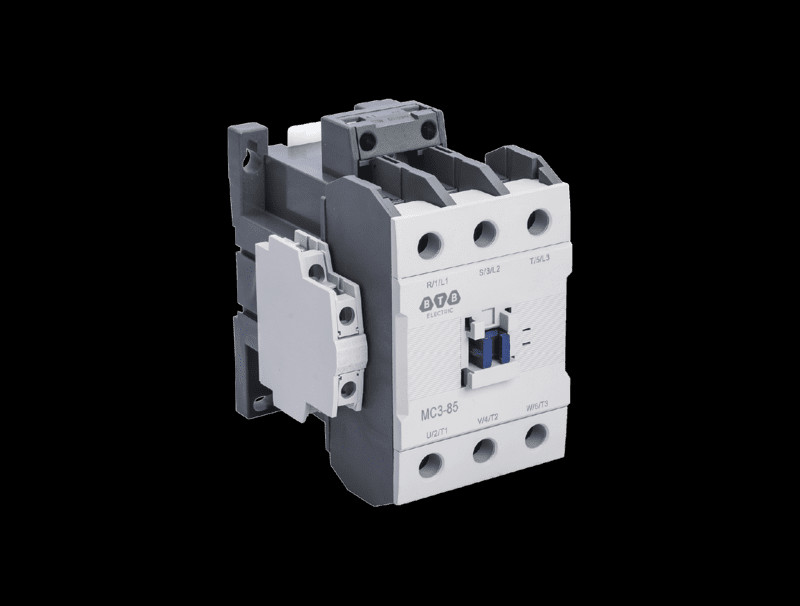

khái niệm contactor kép

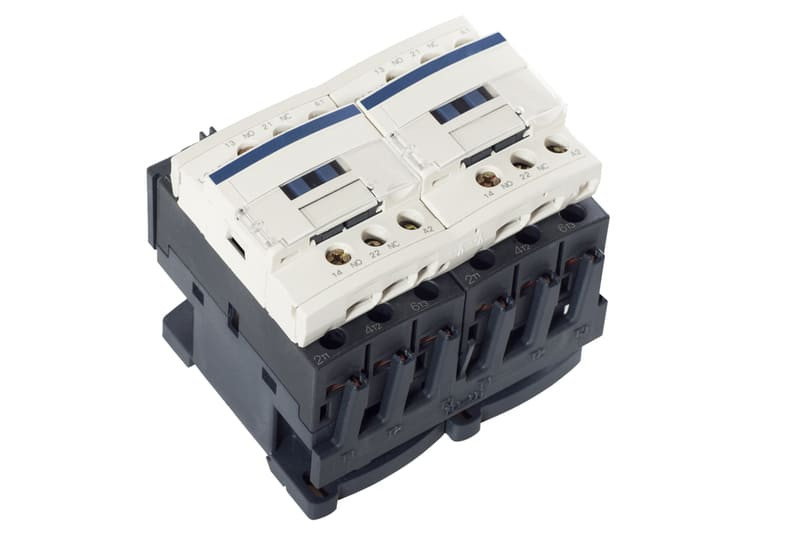

Khởi động từ kép là một thiết bị tích hợp hai khởi động từ 3 cực, được khóa liên động cơ học với nhau qua hai tiếp điểm phụ. Mỗi khởi động từ thành phần cũng có các tiếp điểm phụ riêng để đấu nối với các thiết bị khác trong mạch điều khiển. Việc sử dụng khởi động từ 50A hoặc các loại tương tự trong một khối kép giúp phân bổ tải đều hơn trên các tiếp điểm, hạn chế quá nhiệt và nguy cơ cháy nổ, đặc biệt khi cần điều khiển nhiều thiết bị cùng lúc.

contactor kép

Tổng Hợp Các Sơ Đồ Mạch Khởi Động Từ Phổ Biến Trong Công Nghiệp

Dưới đây là tổng hợp các sơ đồ mạch điện ứng dụng khởi động từ đơn và khởi động từ kép trong nhiều lĩnh vực sản xuất và thương mại khác nhau.

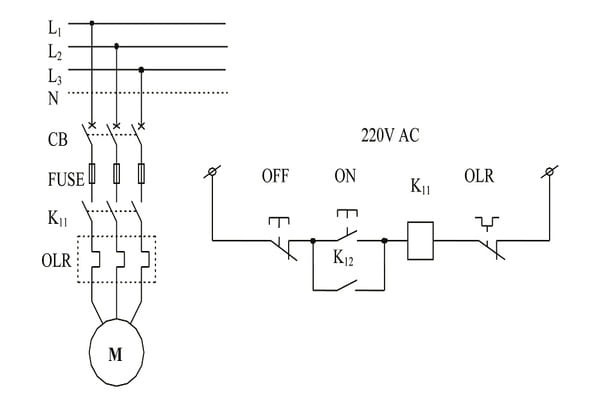

Mạch Điều Khiển Động Cơ 3 Pha Với Khởi Động Từ Đơn

Sơ đồ mạch điều khiển động cơ 3 pha sử dụng khởi động từ 3 pha mặc dù có chi phí lắp đặt ban đầu cao hơn nhưng lại mang lại sự an toàn và dễ dàng trong vận hành, điều khiển. Đây là một trong những mạch cơ bản nhất trong công nghiệp.

sơ đồ mạch động cơ 3 pha dùng khởi động từ đơn

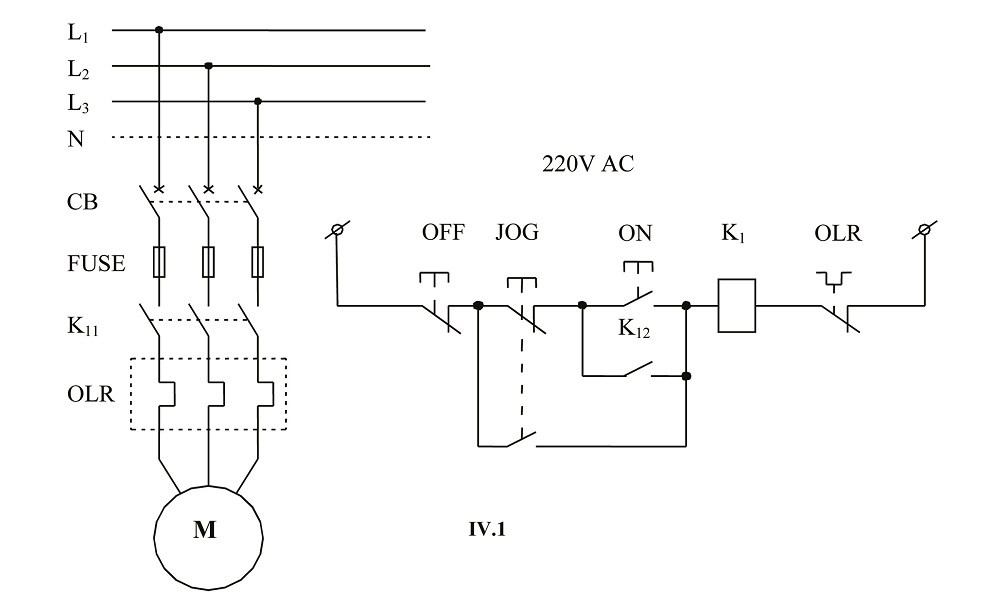

Mạch Động Cơ 3 Pha Có Chức Năng Thử Nhấp (JOG)

Mạch này tương tự mạch điều khiển động cơ 3 pha cơ bản nhưng được bổ sung thêm bộ nút nhấn liên động JOG (gồm hai tiếp điểm NO và NC nối liền nhau). Chức năng JOG cho phép tạo ra lực ấn liên tục để khởi động động cơ một cách tạm thời, thường dùng để kiểm tra hoặc điều chỉnh vị trí.

sơ đồ mạch động cơ 3 pha có thử nhấp

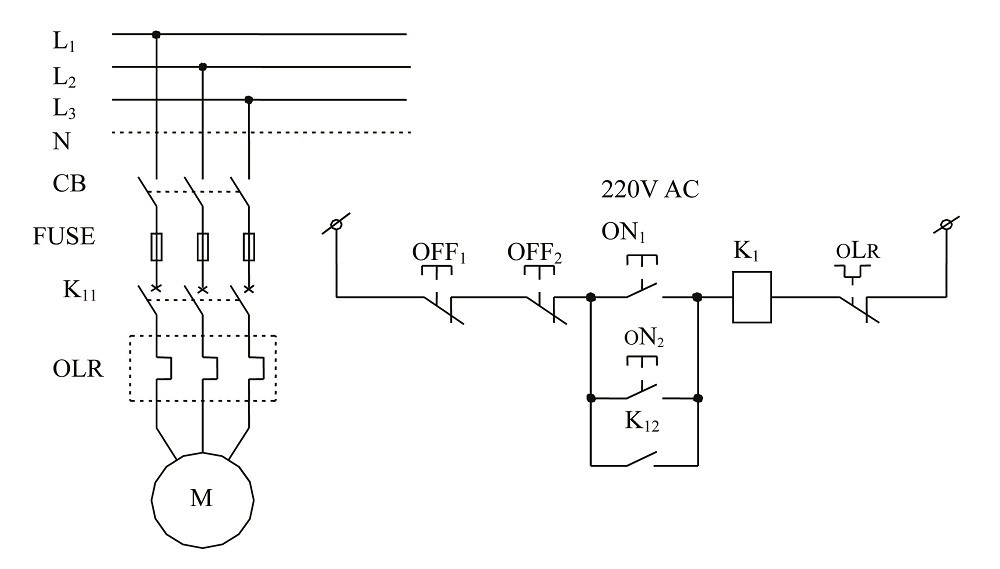

Mạch Điều Khiển Động Cơ 2 Vị Trí Đơn Giản

Với sơ đồ khá đơn giản, mạch động cơ 2 vị trí dễ sử dụng trong thực tế. Tuy nhiên, cần lưu ý đến yếu tố an toàn vì nếu xảy ra sự cố mất điện đột ngột, mạch này có thể ảnh hưởng xấu đến cơ cấu vận hành của hệ thống.

sơ đồ mạch động cơ 2 vị trí

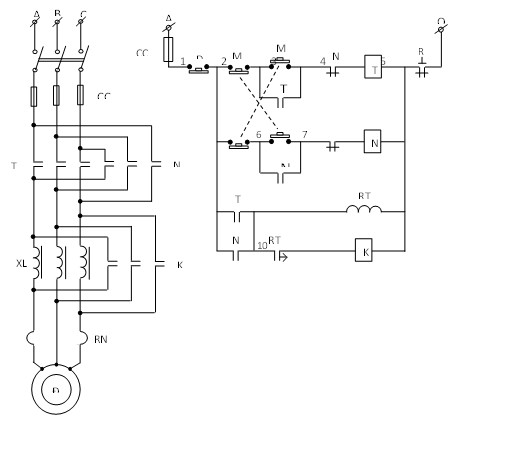

Mạch Động Cơ Lồng Sóc Đấu Nối Cuộn Kháng

Mạch này được thiết kế để cung cấp nguồn điện cho cả mạch động lực và mạch điều khiển. Nguyên lý khởi động của động cơ lồng sóc đấu cuộn kháng là nối tiếp với mạch stato và cuộn kháng 3 pha khi khởi động, sau đó ngắt cuộn kháng và cấp điện trực tiếp để động cơ vận hành ổn định.

sơ đồ mạch động cơ lồng sóc đấu cuộn kháng

Mạch Khởi Động Sao – Tam Giác

Mạch khởi động sao – tam giác giúp giảm dòng điện khởi động đáng kể so với việc khởi động trực tiếp, bảo vệ động cơ và hệ thống điện. Mạch này thường có cơ chế khởi động hai chiều thuận nghịch, cho phép động cơ làm việc linh hoạt.

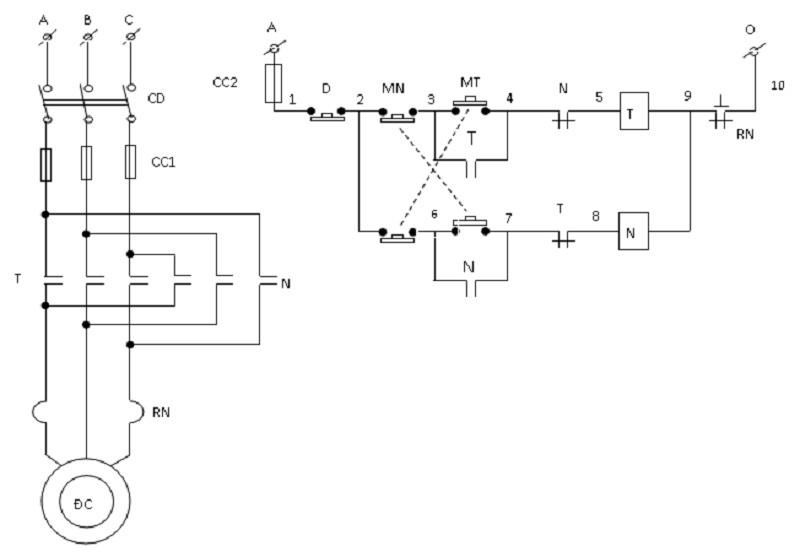

Mạch Điều Khiển Động Cơ 3 Pha Đảo Chiều

Mạch này sử dụng khởi động từ kép để điều khiển động cơ quay theo hai chiều thuận và nghịch, phục vụ các ứng dụng cần thay đổi hướng chuyển động như băng tải, cầu trục.

sơ đồ mạch động cơ 3 pha đảo chiều

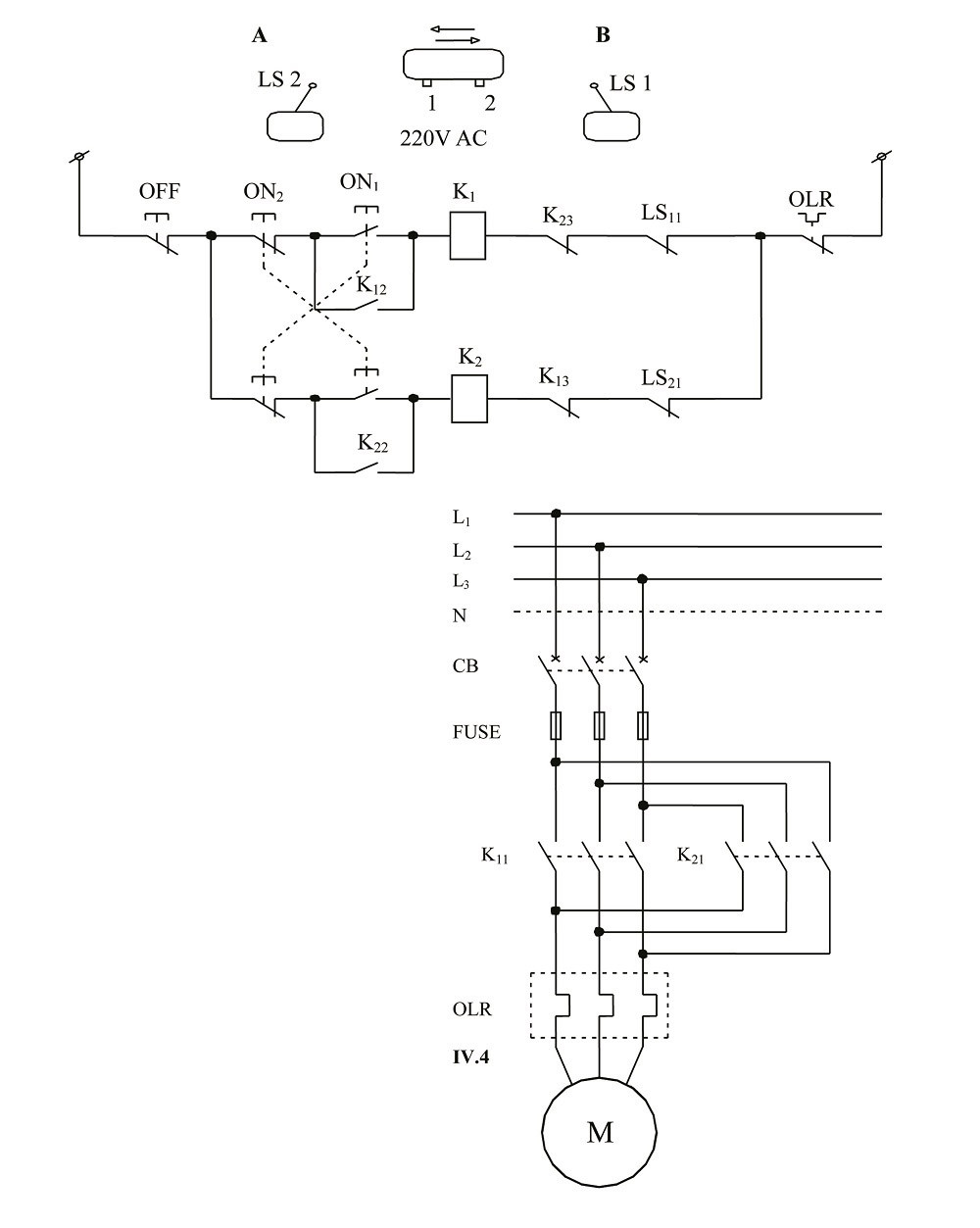

Mạch Tự Động Giới Hạn Hành Trình

Trong mạch tự động giới hạn hành trình, động cơ sẽ quay và kéo tải di chuyển. Khi tải đạt đến vị trí mong muốn, nó sẽ tác động vào công tắc hành trình, ngắt điện contactor và làm mạch hở, từ đó dừng động cơ theo một chiều nhất định.

sơ đồ mạch tự động giới hạn hành trình

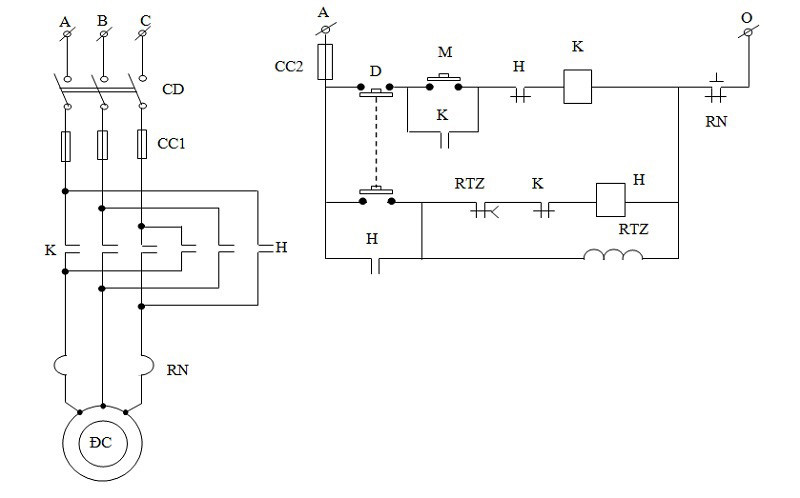

Mạch Hãm Ngược Cho Động Cơ

Mạch này kết hợp khởi động từ đơn và rơ le thời gian để không chỉ điều khiển động cơ mà còn thực hiện chức năng hãm ngược, giúp động cơ dừng nhanh chóng bằng cách đảo chiều điện áp.

sơ đồ mạch hãm ngược

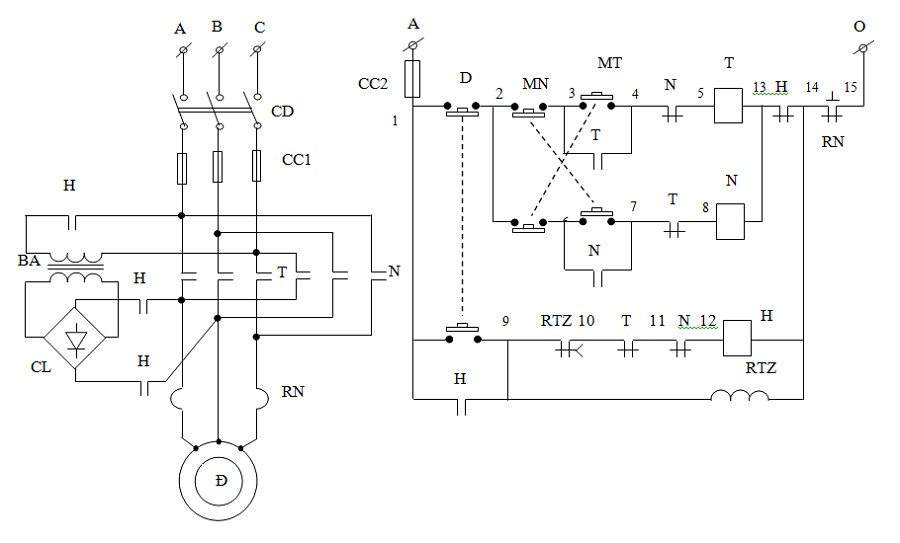

Mạch Hãm Động Năng

Tương tự như hãm ngược, mạch hãm động năng cũng sử dụng khởi động từ đơn và rơ le thời gian nhưng theo nguyên lý khác để đưa dòng điện một chiều vào cuộn dây stato của động cơ xoay chiều, tạo ra từ trường tĩnh giúp hãm động cơ hiệu quả.

sơ đồ mạch hãm động năng

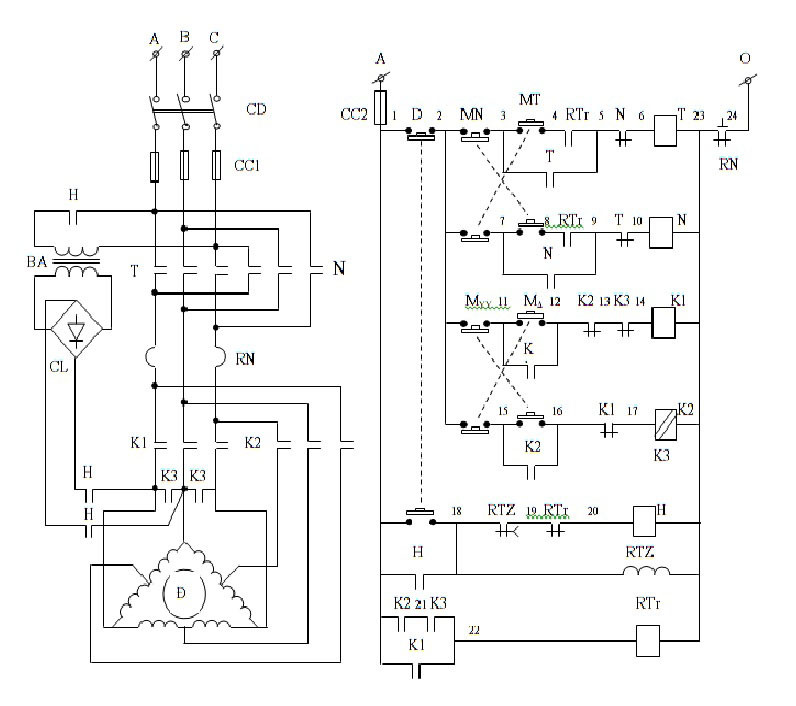

Mạch Động Cơ 2 Cấp Tốc Độ Sao – Tam Giác Kép

Mạch này thường sử dụng nhiều động cơ đấu nối với hai cuộn dây hình sao và hình tam giác để điều khiển động cơ quay hai chiều và hãm động năng, phù hợp cho các ứng dụng cần thay đổi tốc độ linh hoạt.

sơ đồ mạch động cơ 2 cấp sao tam giác kép

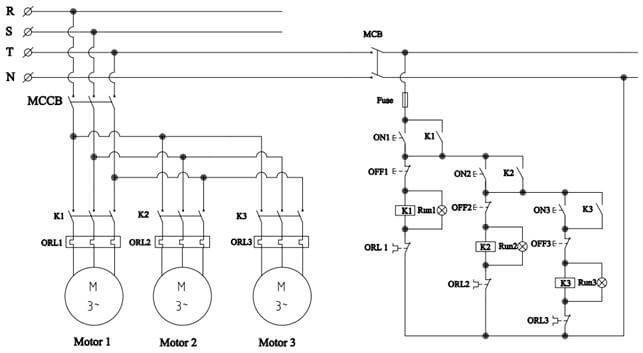

Mạch Khởi Động Động Cơ Theo Trình Tự

Trong một số hệ thống dây chuyền sản xuất, việc khởi động các máy móc theo đúng trình tự là cực kỳ quan trọng để tránh sự cố. Mạch này đảm bảo các động cơ được kích hoạt tuần tự, an toàn và hiệu quả.

sơ đồ mạch khởi động động cơ theo thứ tự

Mạch Điều Khiển 2 Động Cơ Luân Phiên

Khi cần sản xuất liên tục và giảm thiểu sự suy giảm tuổi thọ của động cơ, mạch luân phiên sử dụng hai động cơ là giải pháp lý tưởng. Mạch cũng có thể khởi động cả hai động cơ cùng lúc khi cần tăng công suất vận hành.

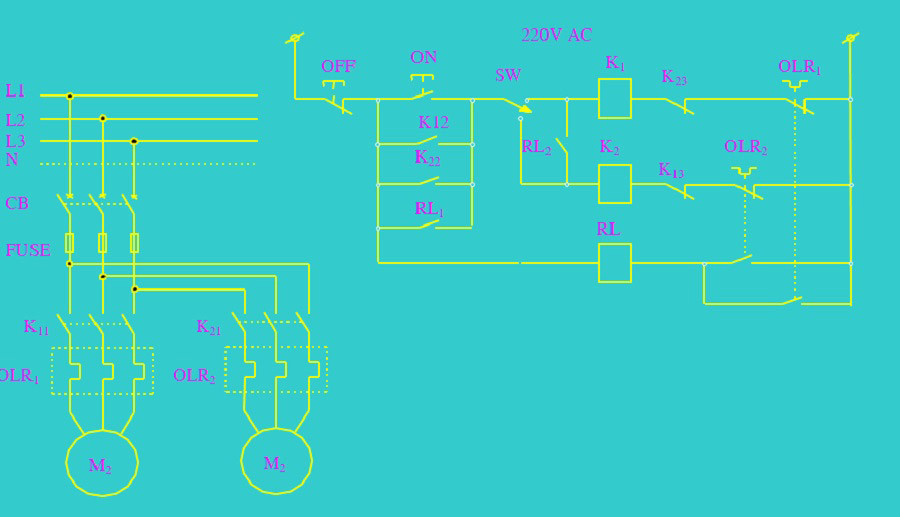

Mạch Dự Phòng Động Cơ Chính – Phụ

Đây là một phương án dự phòng hiệu quả, cho phép hệ thống tự động chuyển đổi sang động cơ phụ khi động cơ chính gặp sự cố như hỏng hóc hoặc quá nhiệt, đảm bảo quá trình sản xuất không bị gián đoạn.

sơ đồ mạch động cơ chính phụ

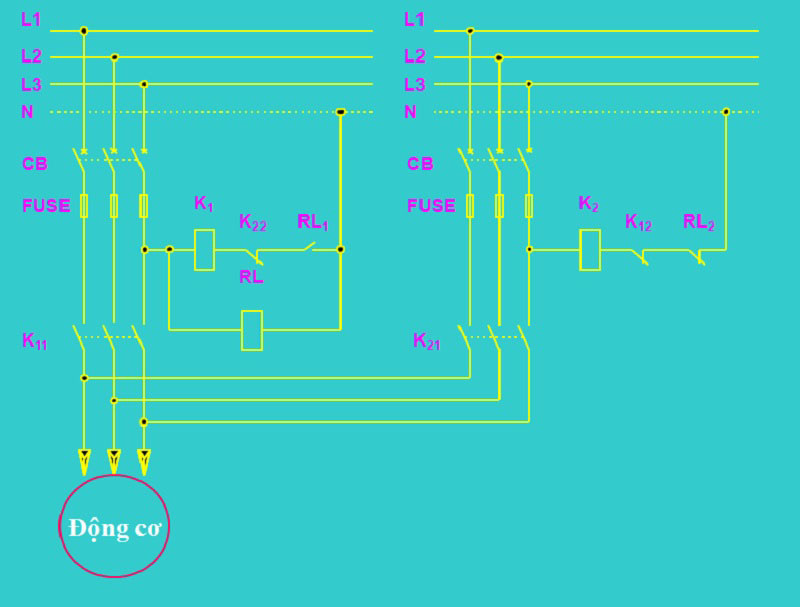

Mạch Tự Động Chuyển Nguồn Cho Động Cơ

Đối với các nhà máy sản xuất dây chuyền, mạch tự động chuyển nguồn là một giải pháp tối ưu. Nó giúp động cơ tự động chuyển đổi nguồn điện khi có sự cố, đảm bảo hoạt động liên tục và ổn định.

sơ đồ mạch tự động chuyển nguồn động cơ

Nguyên Lý Hoạt Động Và Khác Biệt Giữa Khởi Động Từ Đơn Và Khởi Động Từ Kép

Để lựa chọn và ứng dụng chính xác, việc hiểu rõ nguyên lý hoạt động và sự khác biệt giữa hai loại khởi động từ này là vô cùng cần thiết.

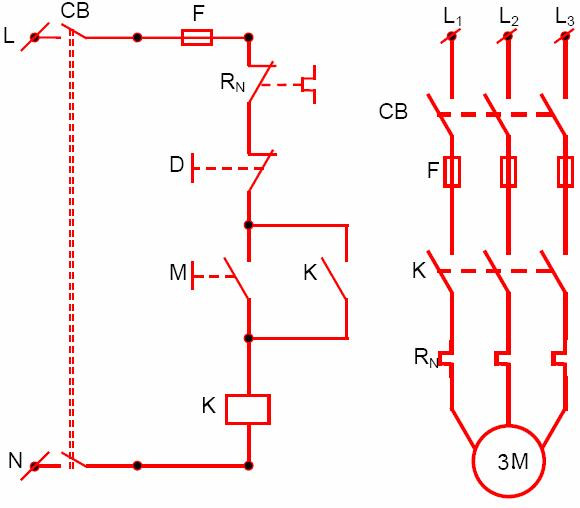

Khái Quát Về Nguyên Lý Hoạt Động Của Khởi Động Từ Đơn

Khởi động từ đơn hoạt động dựa trên nguyên lý cơ bản của từ trường. Khi cuộn dây (coil) của contactor được cấp điện, từ trường sinh ra sẽ hút lõi thép di động, làm đóng các tiếp điểm chính và tiếp điểm phụ. Quá trình này cấp điện cho tải hoặc mạch điều khiển. Khi ngắt điện khỏi cuộn coil, lõi thép trở về vị trí ban đầu nhờ lò xo, ngắt các tiếp điểm và dừng hoạt động của tải. Việc hiểu rõ mạch khởi động từ đơn là nền tảng để nắm bắt các mạch phức tạp hơn.

nguyên lý hoạt động khởi động từ đơn

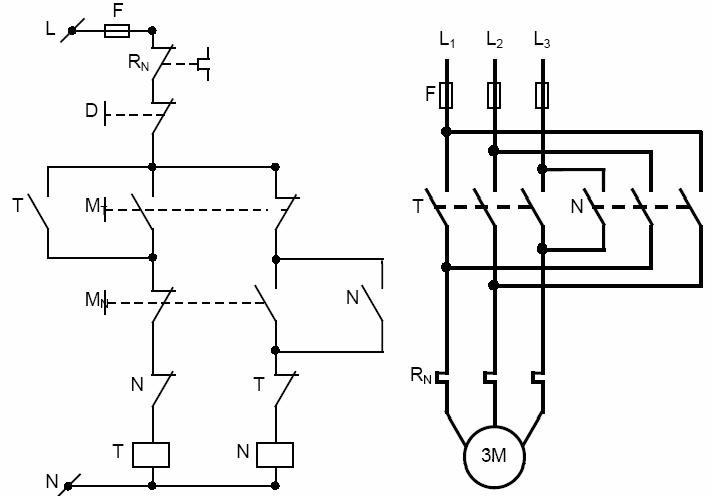

Nguyên Lý Hoạt Động Đặc Trưng Của Khởi Động Từ Kép

Khởi động từ kép hoạt động không chỉ dựa trên nguyên lý đóng/mở tiếp điểm của contactor đơn mà còn có khả năng đặc biệt là đảo chiều dòng điện cho động cơ. Điều này được thực hiện thông qua cơ chế khóa liên động giữa hai contactor thành phần. Chẳng hạn, một số dòng sản phẩm như khởi động từ 1 pha Chint cũng có thể được kết hợp để tạo thành mạch kép cho động cơ 1 pha.

Cụ thể, nguyên lý hoạt động của khởi động từ kép như sau:

• Khởi động thuận: Khi nút nhấn MT (Mở Thuận) được kích hoạt, dòng điện chạy qua cuộn coil T (Thuận). Cuộn coil này hút lõi thép di động, làm mạch từ khép kín và đóng các tiếp điểm chính T, khởi động động cơ quay theo chiều thuận. Đồng thời, tiếp điểm phụ NO của contactor T cũng được đóng để duy trì mạch điều khiển.
• Đảo chiều quay: Để đảo chiều quay của động cơ, người vận hành cần nhấn nút nhấn D (Dừng) để ngắt điện cuộn coil T trước, sau đó nhấn nút nhấn MN (Mở Nghịch). Lúc này, cuộn coil N (Nghịch) có điện sẽ hút lõi thép di động, đóng kín mạch từ và các tiếp điểm chính N. Trên mạch động lực, hai trong ba dây pha sẽ được đảo lại, khiến động cơ đổi chiều quay. Tiếp điểm phụ NO của contactor N cũng được đóng để duy trì mạch.
• Dừng và bảo vệ: Khi nhấn nút D, một trong hai contactor sẽ ngừng hoạt động, ngắt điện qua động cơ. Trong trường hợp động cơ bị quá tải, rơ le nhiệt (RN) sẽ tự động ngắt mạch điều khiển, đồng thời ngắt cả khởi động từ kép để bảo vệ động cơ và hệ thống.

nguyên lý hoạt động khởi động từ kép

Kết Luận

Qua bài viết này, hy vọng bạn đã có cái nhìn tổng quan và sâu sắc hơn về khởi động từ đơn và khởi động từ kép, từ khái niệm, nguyên lý hoạt động cho đến các sơ đồ mạch điện ứng dụng thực tế. Việc hiểu rõ những khác biệt và cách thức hoạt động của từng loại sẽ giúp bạn lựa chọn và thiết kế hệ thống điều khiển điện phù hợp nhất cho nhu cầu của mình, đảm bảo hiệu suất và an toàn.
