Cách Tính Tiết Diện Dây Dẫn Điện Chuẩn Xác Cho Mọi Công Trình

Việc lựa chọn dây dẫn điện với tiết diện phù hợp là yếu tố cực kỳ quan trọng, không chỉ đảm bảo an toàn cho hệ thống điện mà còn tối ưu hiệu suất sử dụng và phòng tránh các sự cố nguy hiểm như quá tải, chập cháy. Đối với ngôi nhà hay bất kỳ công trình nào, việc tính toán tiết diện dây dẫn cần được thực hiện một cách kỹ lưỡng theo quy trình chuẩn.

Tại Sao Cần Tính Toán Tiết Diện Dây Dẫn Điện?

Một hệ thống điện an toàn và hiệu quả bắt đầu từ việc chọn đúng loại dây dẫn. Nếu tiết diện dây quá nhỏ so với tải tiêu thụ, dây sẽ nóng lên nhanh chóng, gây lãng phí điện năng, giảm tuổi thọ thiết bị và nghiêm trọng hơn là tiềm ẩn nguy cơ cháy nổ. Ngược lại, nếu chọn dây quá lớn so với nhu cầu, chi phí đầu tư sẽ tăng cao một cách không cần thiết. Vì vậy, việc tính tiết diện dây dẫn đúng chuẩn là bước không thể bỏ qua.

Các Bước Cơ Bản Để Tính Toán và Lựa Chọn Dây Dẫn Điện

Quy trình tính toán tiết diện dây dẫn điện trong nhà ở dân dụng hoặc các công trình tương tự thường trải qua các bước sau:

1. Xác định Nguồn Điện Sử Dụng

Phần lớn các hộ gia đình, nhà phố, hoặc biệt thự tại Việt Nam sử dụng nguồn điện 1 pha 220V. Tuy nhiên, một số công trình lớn hoặc khu vực đặc thù có thể dùng điện 3 pha. Bài viết này sẽ tập trung vào cách tính cho nguồn điện 1 pha, là loại phổ biến nhất. Đối với trường hợp cần chuyển đổi hoặc quản lý nguồn điện phức tạp hơn, có thể tham khảo thêm về cách đấu điện 3 pha 220v thành 1 pha 220v để hiểu rõ hơn về các giải pháp kỹ thuật.

2. Tính Tổng Công Suất Thiết Bị Tiêu Thụ Điện

Đây là bước quan trọng đầu tiên. Bạn cần liệt kê tất cả các thiết bị điện có trong nhà và dự trù cả những thiết bị có thể lắp đặt trong tương lai. Tính tổng công suất của chúng khi hoạt động đồng thời ở mức cao điểm nhất.

Ví dụ: Quạt (40-60W), Tivi (40-100W), Máy lạnh (750W), Bếp điện (1500-2000W), Bình nóng lạnh (2500W)… Cộng tất cả lại để có công suất tổng (P) tính bằng Watt (W) hoặc Kilowatt (kW).

3. Tính Toán Cường Độ Dòng Điện Định Mức (I)

Sau khi có tổng công suất (P), ta sử dụng công thức sau để tính cường độ dòng điện (I) chạy qua dây dẫn:

Công thức: I = P / U

Trong đó:

• I: Cường độ dòng điện (Ampere – A)
• P: Tổng công suất của các thiết bị điện (Watt – W)
• U: Hiệu điện thế nguồn điện (Volt – V). Đối với điện 1 pha, U = 220V.

Ví dụ: Nếu tổng công suất P = 5000W (5kW), thì I = 5000 / 220 ≈ 22.73 A.

4. Tính Toán Tiết Diện Dây Dẫn Cần Thiết (S)

Cường độ dòng điện (I) đã tính được sẽ là cơ sở để xác định tiết diện dây dẫn (S) theo công thức:

Công thức: S = I / J

Trong đó:

• S: Tiết diện dây dẫn (milimet vuông – mm²)
• I: Cường độ dòng điện (Ampere – A)
• J: Mật độ dòng điện cho phép (Ampere/milimet vuông – A/mm²)

Giá trị J phụ thuộc vào vật liệu làm dây dẫn:

• Đối với dây đồng: Mật độ dòng điện cho phép Jđ = 6 A/mm²
• Đối với dây nhôm: Mật độ dòng điện cho phép Jn = 4.5 A/mm²

Ví dụ: Với I = 22.73 A và sử dụng dây đồng (Jđ = 6 A/mm²), tiết diện dây cần thiết S = 22.73 / 6 ≈ 3.79 mm².

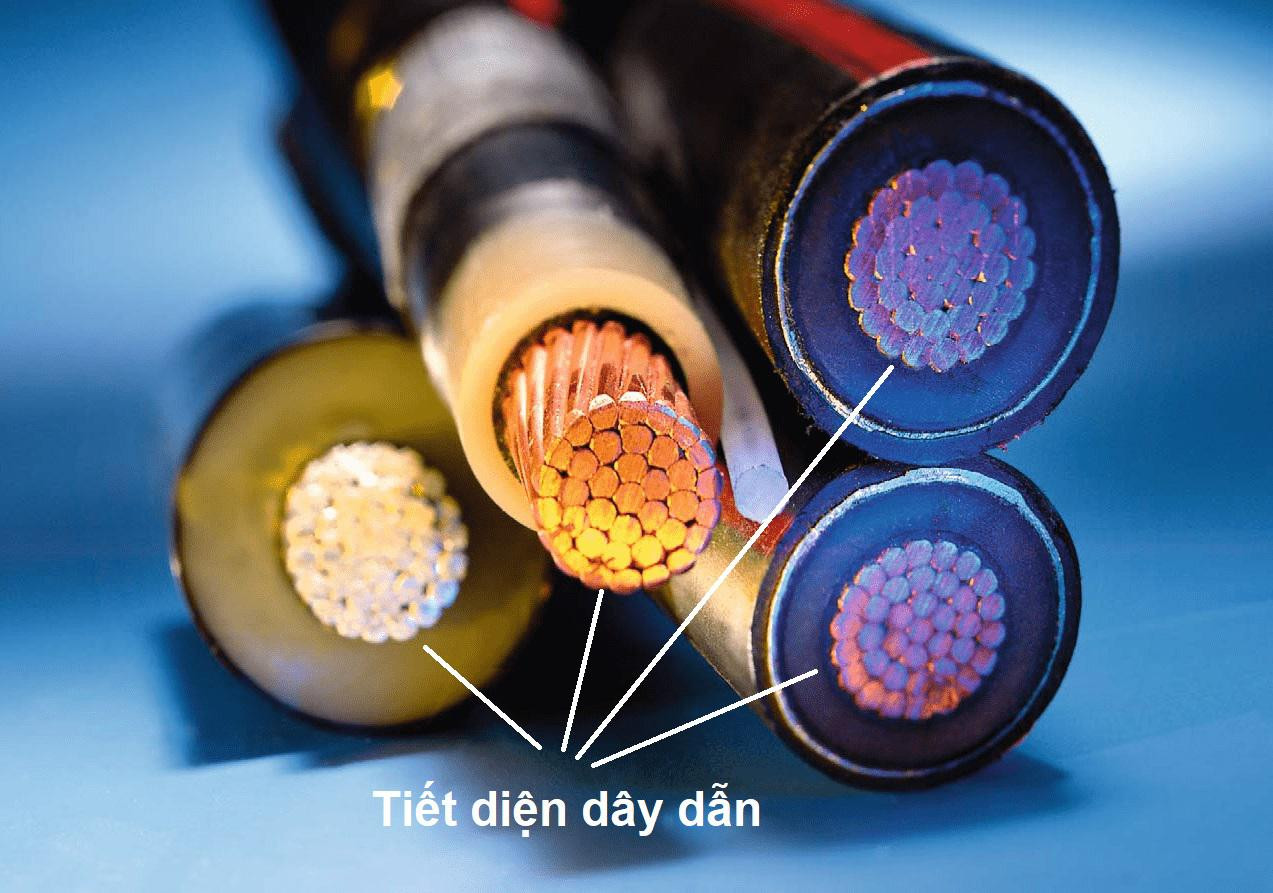

Hình ảnh minh họa các loại dây dẫn điện với tiết diện khác nhau

5. Lựa Chọn Tiết Diện Dây Dẫn Phù Hợp và An Toàn

Sau khi tính toán được giá trị tiết diện S, bạn cần chọn loại dây dẫn có tiết diện thương mại lớn hơn hoặc bằng giá trị S tính được. Một nguyên tắc an toàn quan trọng là luôn chọn dây có tiết diện lớn hơn một cấp so với kết quả tính toán để dự phòng an toàn và khả năng mở rộng, nâng cấp thiết bị sau này.

Ví dụ: Với S = 3.79 mm², trên thị trường có các loại dây 2.5 mm², 4 mm², 6 mm². Theo nguyên tắc an toàn, ta nên chọn dây 6 mm² thay vì 4 mm² để đảm bảo khả năng chịu tải tốt nhất và có thể bổ sung thiết bị trong tương lai mà không lo quá tải.

Lựa Chọn Dây Dẫn Điện Cho Từng Khu Vực Trong Nhà

Sau khi đã nắm vững các bước tính toán tổng thể, chúng ta cần phân loại và lựa chọn dây dẫn cho từng phần cụ thể trong hệ thống điện gia đình.

Dây Dẫn Điện Từ Cột Đồng Hồ Vào Nhà (Dây Ngoài Trời)

Đây là đoạn dây kết nối từ lưới điện công cộng của Điện lực đến đồng hồ điện trong nhà bạn. Đoạn dây này thường nằm hoàn toàn ngoài trời và được ngành Điện lực địa phương lắp đặt khi bạn đăng ký công tơ mới. Do đó, bạn không cần quá bận tâm về việc tự tính toán và lựa chọn loại dây này.

Dây Dẫn Điện Tổng (Dây Chính)

Đây là dây cấp nguồn từ đồng hồ điện đến tủ điện chính của ngôi nhà, và từ tủ điện chính phân phối đến các khu vực chính như các tầng lầu (tầng 1, tầng 2, tầng 3…). Dây này phải chịu tải lớn nhất của toàn bộ ngôi nhà.

Ví dụ áp dụng:

• Bước 1: Giả sử tổng công suất thiết bị dùng đồng thời trong gia đình P = 5 kW (5000W).
• Bước 2: Cường độ dòng điện I = 5000W / 220V ≈ 22.72 A.
• Bước 3: Tiết diện dây dẫn (dây đồng) S = 22.72 A / 6 A/mm² ≈ 3.78 mm².
• Bước 4: Trên thị trường có các loại dây 4 mm² và 6 mm². Để đảm bảo an toàn và dự phòng, ta chọn dây 6 mm².

Tương tự, cách tính này cũng áp dụng để đi dây cấp nguồn cho các khu vực có tải trọng lớn như bếp (bếp từ, lò vi sóng, ấm siêu tốc) hoặc khu vực lắp đặt máy nước nóng.

Dây Dẫn Điện Cho Các Nhánh Phụ Tải và Thiết Bị Riêng Lẻ (Dây Nhánh)

Đây là các dây dẫn điện đi đến từng ổ cắm, công tắc đèn, quạt, tivi, tủ lạnh, máy lạnh và các thiết bị tiêu thụ điện khác.

• Đối với các thiết bị công suất nhỏ dưới 1kW: (ổ cắm điện, công tắc điện đến đèn, quạt, tivi, tủ lạnh), nên dùng loại dây súp mềm, tiết diện 2 x 1.5 mm² hoặc dây điện 2.0 để đảm bảo an toàn và dễ dàng lắp đặt.
• Đối với các thiết bị công suất từ 1kW đến 2kW: (bếp điện, lò sưởi, máy giặt), nên dùng loại cáp PVC có 2 lớp cách điện, tiết diện 2 x 2.5 mm² hoặc dây 2.5 Cadivi để đảm bảo khả năng chịu tải và tiện nghi.
• Đối với thiết bị điện có công suất lớn hơn 2kW: Phải tuân thủ tính toán tiết diện dây dẫn theo công thức đã hướng dẫn ở trên, tùy thuộc vào công suất thực tế của từng thiết bị (ví dụ, máy nước nóng trực tiếp, bếp từ công nghiệp).

Theo kinh nghiệm thực tế trong các công trình nhà phố:

• Dây cấp nguồn đi từng tầng, phòng trong nhà, tùy mức độ bố trí đồ dùng điện, có thể chọn tiết diện 4 mm².
• Dây cấp nguồn cho những ổ cắm thường chọn dây 2.5 mm².
• Dây chiếu sáng thường chọn 1 – 1.5 mm².
• Các mạch điều khiển hoặc ứng dụng đặc biệt có thể dùng các linh kiện như relay 24 volt để đảm bảo an toàn và tính năng.
• Khi cách đấu bảng điện 2 công tắc 3 ổ cắm, cần đảm bảo dây dẫn phù hợp với tổng tải của các thiết bị cắm vào.

Lưu Ý Quan Trọng Khi Chọn Dây Dẫn Điện

• Dự phòng an toàn: Luôn chọn tiết diện dây lớn hơn một cấp so với tính toán để tăng cường an toàn, tránh quá tải khi có sự cố hoặc khi lắp đặt thêm thiết bị mới.
• Chất lượng dây dẫn: Ưu tiên mua dây dẫn từ các thương hiệu uy tín, có nguồn gốc rõ ràng để đảm bảo chất lượng, đúng tiết diện và khả năng chịu tải như công bố.
• Kiểm tra định kỳ: Hệ thống điện cần được kiểm tra định kỳ để phát hiện sớm các dấu hiệu hư hỏng, lão hóa của dây dẫn.
• Thi công chuyên nghiệp: Việc lắp đặt hệ thống điện nên được thực hiện bởi thợ điện có chuyên môn để đảm bảo đúng kỹ thuật, an toàn và hiệu quả.

Kết Luận

Việc tính tiết diện dây dẫn điện một cách chính xác là nền tảng của một hệ thống điện an toàn và bền vững. Bằng cách áp dụng các bước tính toán và lựa chọn khoa học, kết hợp với nguyên tắc dự phòng an toàn, bạn có thể tự tin xây dựng một hệ thống điện hiệu quả cho ngôi nhà của mình. Nếu bạn đang tìm kiếm các loại linh kiện điện, dây dẫn, hay các thiết bị liên quan đến cơ khí, máy in 3D chất lượng cao, hãy ghé thăm Linhkien283 để tìm được sản phẩm ưng ý.
