Hướng Dẫn Chi Tiết Cách Đấu Điện 3 Pha 220V Thành 1 Pha 220V An Toàn

Trong nhiều trường hợp, việc chuyển đổi hệ thống điện 3 pha 220V sang 1 pha 220V là một nhu cầu thiết yếu, đặc biệt khi bạn muốn sử dụng các thiết bị điện dân dụng trong môi trường công nghiệp hoặc các khu vực có sẵn điện 3 pha. Hiểu rõ cách đấu điện 3 pha 220v thành 1 pha 220v không chỉ giúp tối ưu hóa việc sử dụng năng lượng mà còn đảm bảo an toàn cho toàn bộ hệ thống điện và thiết bị. Bài viết này sẽ cung cấp hướng dẫn chi tiết, dễ hiểu, giúp bạn thực hiện quá trình chuyển đổi một cách chính xác và an toàn nhất.

Điện 1 Pha và 3 Pha: Khác Biệt Cần Nắm Rõ

Trước khi đi sâu vào các bước đấu nối, điều quan trọng là phải hiểu rõ sự khác biệt cơ bản giữa điện 1 pha và 3 pha. Nắm vững kiến thức này sẽ giúp bạn đưa ra lựa chọn và thực hiện chuyển đổi một cách phù hợp.

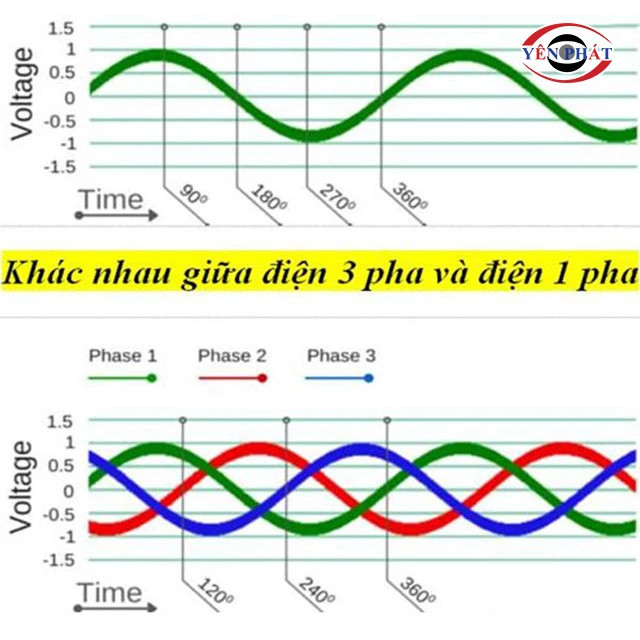

Bảng so sánh chi tiết sự khác biệt cơ bản giữa hệ thống điện 1 pha và điện 3 pha

Tiêu chí so sánh	Điện 1 pha	Điện 3 pha
Hiệu điện thế	220V	380V (hoặc 220V tùy cấu hình lưới)
Cấu tạo	Thường bao gồm 1 dây pha (dây nóng) và 1 dây mát (dây trung tính)	Bao gồm 3 dây pha (dây nóng) và một dây mát (dây trung tính)
Ứng dụng	Chuyên dùng để cấp năng lượng đầu vào cho các thiết bị dân dụng như máy lạnh, tủ lạnh, quạt, bóng đèn,…	Chuyên dùng trong sản xuất công nghiệp tại các kho xưởng, nhà máy, khu công nghiệp lớn để vận hành máy móc công suất cao.
Chi phí	Chi phí thiết kế, lắp đặt thấp do kết cấu đơn giản, ít chi tiết, vận hành với công suất nhỏ.	Chi phí hoàn thiện cao hơn vì sơ đồ phức tạp, nhiều chi tiết, hoạt động với công suất lớn.

Sự khác biệt rõ ràng này cho thấy điện 3 pha thường được thiết kế cho tải trọng lớn và ổn định, trong khi điện 1 pha phục vụ các nhu cầu gia đình và văn phòng.

Những Nguyên Tắc Cốt Lõi Khi Chuyển Đổi Điện 3 Pha Sang 1 Pha

Để đảm bảo quá trình chuyển đổi diễn ra an toàn và hiệu quả, bạn cần tuân thủ một số nguyên tắc cơ bản sau đây:

Hình ảnh minh họa các nguyên tắc cần tuân thủ khi chuyển đổi điện 3 pha sang 1 pha

• Duy trì điện áp định mức: Đảm bảo điện áp định mức của cuộn dây trước và sau chuyển đổi vẫn giữ nguyên, tương đương với điện áp của hệ thống 1 pha (220V).
• Xác định vai trò cuộn dây: Trong hai cuộn dây pha được sử dụng, một cuộn dây cần đảm nhận nhiệm vụ khởi động và cuộn còn lại có vai trò là cuộn dây làm việc.
• Tính toán tụ điện phù hợp: Đảm bảo tính phù hợp về trị số của tụ điện. Góc lệch pha giữa dòng điện trong hai cuộn dây pha phải đạt giá trị tối thiểu là 90 độ để động cơ hoạt động ổn định.

Hướng Dẫn Chi Tiết Cách Đấu Nối Điện 3 Pha 220V Thành 1 Pha 220V

Thực hiện theo các bước dưới đây để chuyển đổi hệ thống điện một cách an toàn và chính xác.

Bước 1: Phân Biệt Dây Pha và Dây Trung Tính

Việc đầu tiên và quan trọng nhất là phải xác định đúng các loại dây trong hệ thống điện 3 pha.

Minh họa các loại dây điện trong hệ thống 3 pha, bao gồm dây pha, dây trung tính và dây nối đất

Thông thường, trong hệ thống điện 3 pha, dây trung tính (dây mát) thường có màu đen. Các dây pha (dây nóng) sẽ có các màu khác nhau như xanh dương, đỏ và trắng. Ngoài ra, dây nối đất thường có lớp vỏ màu lục kẻ sọc vàng.

Bên cạnh màu sắc, bạn cũng có thể nhận diện nhanh các dây thông qua kích thước. Dây pha thường có kích thước lớn hơn dây trung tính do phải chịu tải dòng điện lớn hơn.

Để chắc chắn hơn, hãy sử dụng bút thử điện. Khi đưa bút thử vào dây mà đèn trong bút không phát sáng, đó là dây trung tính. Ngược lại, nếu đèn sáng, đó là dây pha.

Bước 2: Tách Một Dây Pha Khỏi Hệ Thống

Sau khi đã xác định rõ các loại dây, thao tác tiếp theo là tách một trong ba dây pha ra khỏi cấu trúc chung để chuẩn bị cho việc đấu nối.

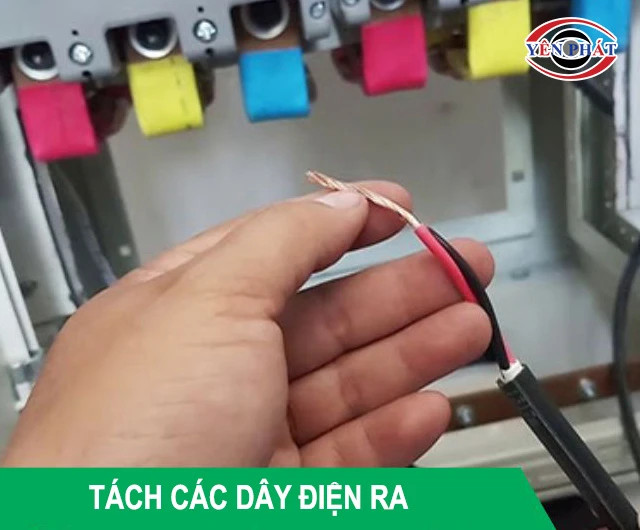

Thao tác tách một dây pha khỏi hệ thống điện 3 pha để chuẩn bị đấu nối

Cả ba dây pha trong hệ thống điện 3 pha đều có vai trò tương đương nhau. Do đó, bạn có thể tách bất kỳ dây pha nào mà không cần chọn lựa đặc biệt. Hãy chọn sợi dây nào nằm gần dây trung tính nhất, dễ thao tác nhất để thuận tiện cho việc đấu nối với dây trung tính.

Bước 3: Đấu Nối Dây Pha và Dây Trung Tính Qua Aptomat 1 Pha

Bước cuối cùng là đấu nối dây pha vừa tách với dây trung tính thông qua một aptomat 1 pha (còn gọi là cầu dao tự động 1 pha).

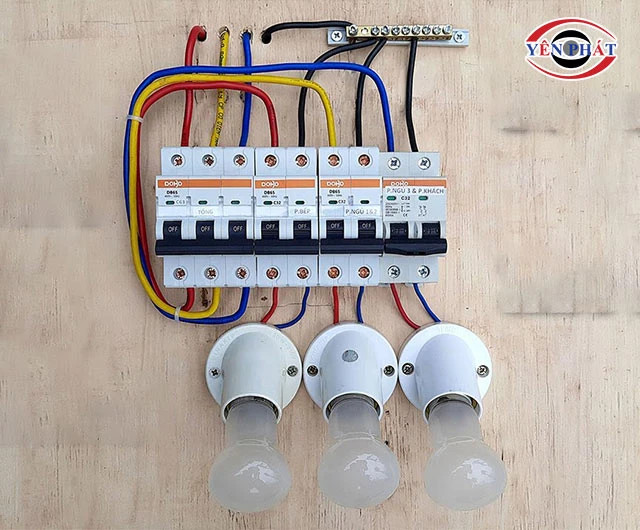

Sơ đồ và cách đấu nối dây pha và dây trung tính qua aptomat 1 pha an toàn

Khi thực hiện đúng, bạn sẽ thu được điện đầu ra là điện 1 pha 220V, có thể sử dụng cho các thiết bị sinh hoạt hàng ngày.

Lưu ý quan trọng: Toàn bộ quá trình tách dây và đấu nối phải được thực hiện ở trạng thái ngắt điện hoàn toàn để đảm bảo an toàn tuyệt đối.

Sau khi hoàn tất việc chuyển đổi, hãy kết nối điện trở lại, kiểm tra bằng bút thử điện. Đồng thời, chạy thử các thiết bị dùng điện 1 pha để xác nhận hệ thống hoạt động ổn định và an toàn.

Tham Khảo Sơ Đồ Đấu Điện Chuyển Đổi Từ 3 Pha Sang 1 Pha

Để trực quan hơn về cách đấu điện 3 pha 220v thành 1 pha 220v, bạn có thể tham khảo các sơ đồ dưới đây. Các sơ đồ này giúp minh họa cách thức đấu nối trong các tình huống khác nhau.

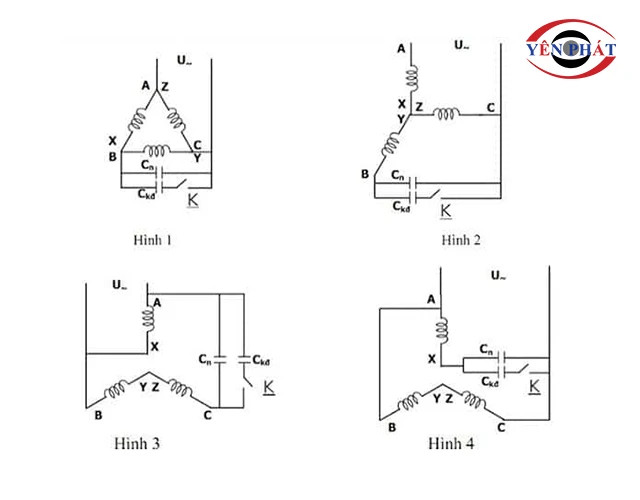

Các sơ đồ đấu nối chi tiết để chuyển đổi điện 3 pha thành 1 pha, phù hợp với các mức điện áp khác nhau

• Đối với điện áp lưới UL = U pha ĐC (điện áp dây bằng điện áp pha của động cơ), nên áp dụng cách đấu nối theo sơ đồ hình 3 hoặc hình 1.
• Đối với điện áp lưới UL = U dây ĐC (điện áp dây bằng điện áp dây của động cơ), thì sơ đồ hình 2, hình 4 là lựa chọn ưu tiên.

Ví dụ thực tế: Một motor 3 pha, trên thân máy có ghi “DY-220V/380V”:

• Nếu điện nguồn có hiệu điện thế 220V, để chuyển thành 1 pha, bạn nên tham khảo sơ đồ hình 1 hoặc hình 3.
• Nếu điện nguồn có hiệu điện thế 380V, muốn chuyển thành điện 1 pha có thể áp dụng sơ đồ hình 4 hoặc hình 2.

Lưu Ý Quan Trọng Để Đảm Bảo An Toàn Khi Chuyển Đổi Điện 3 Pha Sang 1 Pha

An toàn là yếu tố tối quan trọng khi làm việc với điện. Hãy luôn ghi nhớ những điều sau:

Ngắt Hệ Thống Điện Trước Khi Thao Tác

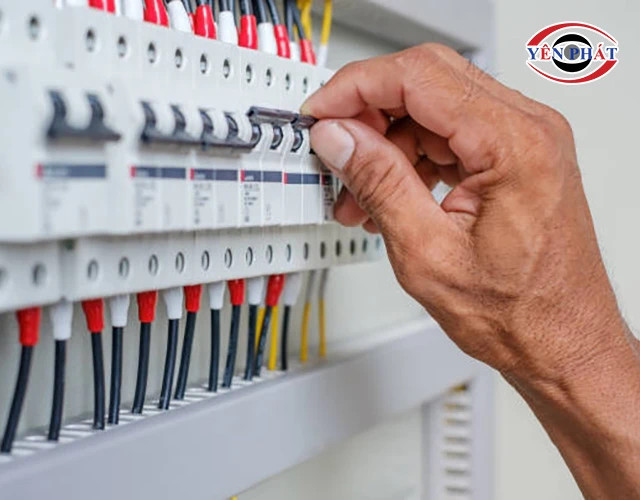

Luôn ngắt cầu dao hoặc aptomat tổng để đảm bảo an toàn tuyệt đối trước khi thực hiện đấu nối điện

Như đã đề cập, việc ngắt nguồn điện tổng trước khi thực hiện bất kỳ thao tác đấu nối nào là nguyên tắc an toàn hàng đầu. Nếu cố tình đấu nối khi điện vẫn đang cấp, dù có sử dụng găng tay bảo hộ, nguy cơ giật điện vẫn rất cao. Hãy tuân thủ nghiêm ngặt yêu cầu này để bảo vệ bản thân và tránh rủi ro.

Trang Bị Đồ Bảo Hộ Khi Đấu Nối Điện

Việc trang bị đầy đủ đồ bảo hộ như găng tay cách điện, kính bảo hộ và giày cách điện sẽ giúp giảm thiểu tối đa nguy cơ bị thương do va chạm hoặc các sự cố điện bất ngờ.

Trang bị đầy đủ đồ bảo hộ lao động như găng tay cách điện và kính bảo hộ khi thực hiện công việc về điện

Trong trường hợp bạn vô tình quên ngắt điện, đồ bảo hộ có thể là lá chắn cuối cùng giúp giảm nhẹ hậu quả của tai nạn điện.

Thận Trọng, Tránh Nhầm Dây Khi Đấu Nối

Khi thực hiện đấu nối, hãy thao tác thật cẩn trọng và tỉ mỉ. Luôn xác định chắc chắn từng loại dây bằng bút thử điện hoặc theo màu sắc chuẩn trước khi tiến hành gắn một dây pha với dây trung tính. Đấu nối nhầm dây không chỉ gây chập cháy hệ thống điện, hỏng hóc thiết bị mà còn đe dọa trực tiếp đến an toàn tính mạng.

Dùng Máy Biến Áp Khi Đường Điện Không Có Dây Trung Tính

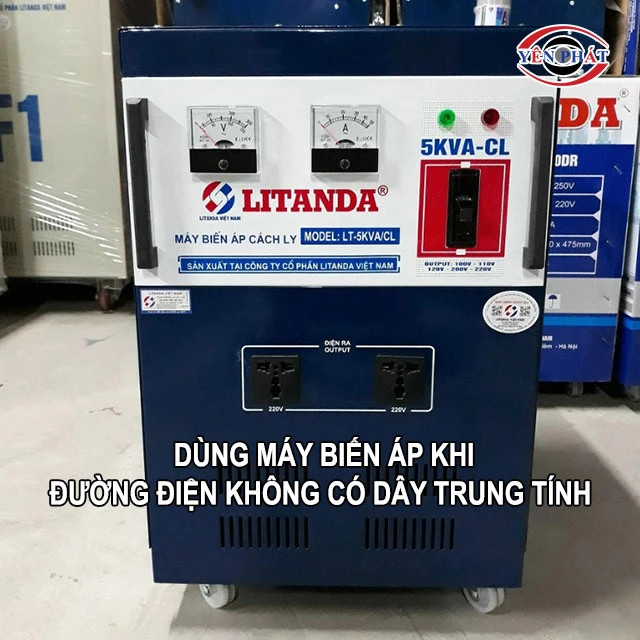

Sử dụng máy biến áp phù hợp để tạo dây trung tính hoặc chuyển đổi điện áp khi đường dây điện 3 pha không có sẵn dây trung tính

Trong một số trường hợp đặc biệt, nếu đường điện 3 pha của bạn không có dây trung tính, bạn có thể sử dụng máy biến áp. Máy biến áp có vai trò quan trọng trong việc tạo ra một điểm trung tính hoặc chuyển đổi điện áp phù hợp, từ đó tạo ra sự ổn định, cân bằng và ngăn chặn các rủi ro trong hệ thống điện. Đây là giải pháp hữu hiệu để đảm bảo bạn vẫn có thể chuyển đổi thành điện 1 pha an toàn.

Cách đấu điện 3 pha 220v thành 1 pha 220v không phải là nhiệm vụ quá phức tạp nếu bạn nắm vững nguyên lý và tuân thủ các quy tắc an toàn. Hy vọng rằng, với những hướng dẫn chi tiết và lưu ý quan trọng từ Linhkien283, bạn sẽ thực hiện thành công việc chuyển đổi, đảm bảo hệ thống điện hoạt động hiệu quả và an toàn. Nếu cần thêm thông tin về linh kiện điện hoặc hỗ trợ kỹ thuật, đừng ngần ngại liên hệ với chúng tôi để được tư vấn chuyên sâu.
