Timer ON Delay và OFF Delay: Giải Mã Các Loại Rơ Le Thời Gian Phổ Biến Nhất

Trong thế giới tự động hóa công nghiệp và dân dụng, việc kiểm soát thời gian là yếu tố then chốt để đảm bảo các hệ thống hoạt động chính xác và hiệu quả. Nổi bật trong số các thiết bị thực hiện nhiệm vụ này chính là rơ le thời gian, hay còn gọi là timer. Đặc biệt, hai loại timer ON Delay và OFF Delay là những “trái tim” điều khiển sự tuần tự của vô số quy trình, từ những chiếc máy đơn giản đến các hệ thống phức tạp. Bài viết này của Linhkien283 sẽ cùng bạn khám phá sâu hơn về định nghĩa, nguyên lý hoạt động và ứng dụng của hai loại rơ le thời gian quan trọng này.

Rơ Le Thời Gian Là Gì và Tại Sao Nó Quan Trọng?

Rơ le thời gian, hay Timer, là một thiết bị điện tử có khả năng tạo ra một khoảng thời gian trễ nhất định, từ đó điều khiển việc đóng hoặc ngắt các tiếp điểm của rơ le trong một mạch điện. Khác với các rơ le thông thường chỉ phản ứng tức thời với tín hiệu đầu vào, rơ le thời gian thêm vào yếu tố “thời gian” để các hành động xảy ra theo một trình tự đã được lập trình.

Sự linh hoạt này giúp timer trở thành một thành phần không thể thiếu trong nhiều hệ thống điều khiển tự động. Từ việc tự động bật/tắt đèn chiếu sáng, quạt thông gió, máy bơm nước đến điều khiển các chu trình phức tạp trong máy móc sản xuất, rơ le thời gian giúp tối ưu hóa vận hành, tiết kiệm năng lượng và tăng tuổi thọ thiết bị bằng cách tránh hoạt động liên tục không cần thiết. Khả năng cài đặt thời gian trễ từ vài giây đến vài giờ cho phép thiết bị này đáp ứng mọi yêu cầu ứng dụng thực tế.

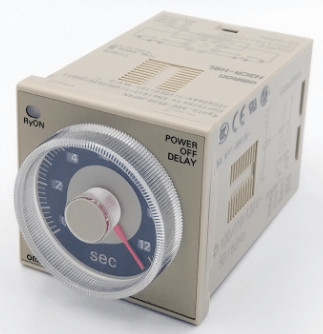

Hình ảnh một rơ le thời gian phổ biến, minh họa thiết bị điều khiển theo thời gian

Khám Phá Hai Loại Timer Chính: ON Delay và OFF Delay

Trong số các loại rơ le thời gian, timer ON Delay và OFF Delay là hai cơ chế cơ bản và được sử dụng rộng rãi nhất, mỗi loại có nguyên lý hoạt động đặc trưng phù hợp với các yêu cầu điều khiển khác nhau.

Timer ON Delay: Trễ Khi Bật

Rơ le thời gian ON Delay là loại timer mà các tiếp điểm của nó sẽ thay đổi trạng thái sau một khoảng thời gian trễ nhất định, tính từ thời điểm nguồn điện được cấp vào cuộn dây điều khiển.

• Nguyên lý hoạt động chi tiết:
  1. Khi cấp nguồn: Ngay khi cuộn dây của rơ le ON Delay được cấp điện (thường qua các chân nguồn như 2-7 trên rơ le phổ biến), đồng hồ đếm thời gian bên trong bắt đầu hoạt động.
  2. Trong thời gian trễ: Các tiếp điểm tức thời (nếu có) sẽ chuyển trạng thái ngay lập tức. Tuy nhiên, các tiếp điểm định thời (ví dụ: tiếp điểm thường mở trở thành đóng, tiếp điểm thường đóng trở thành mở) sẽ duy trì trạng thái ban đầu của chúng.
  3. Hết thời gian trễ: Sau khi bộ đếm đạt đến giá trị thời gian đã cài đặt trước, các tiếp điểm định thời sẽ đồng loạt chuyển đổi trạng thái. Ví dụ, tiếp điểm thường mở (NO) sẽ đóng lại, cho phép dòng điện chạy qua, và tiếp điểm thường đóng (NC) sẽ mở ra, ngắt dòng điện.
  4. Khi ngắt nguồn: Nếu nguồn cấp cho cuộn dây bị ngắt, bộ đếm thời gian sẽ ngay lập tức reset về 0, và tất cả các tiếp điểm sẽ quay trở lại trạng thái ban đầu của chúng một cách tức thời.

Sơ đồ nguyên lý hoạt động của rơ le thời gian ON Delay với các trạng thái tiếp điểm

Ứng dụng thực tế của ON Delay:

• Khởi động động cơ theo trình tự: Đảm bảo một thiết bị hoạt động trước khi thiết bị khác bắt đầu sau một khoảng thời gian nhất định.
• Hệ thống chiếu sáng: Bật đèn sau một thời gian chờ nhất định.
• Băng tải: Đảm bảo băng tải khởi động êm ái sau một khoảng thời gian.

Timer OFF Delay: Trễ Khi Tắt

Ngược lại với ON Delay, rơ le thời gian OFF Delay có cơ chế hoạt động “trễ khi tắt”. Các tiếp điểm của nó thay đổi trạng thái ngay lập tức khi nguồn được cấp vào, nhưng sẽ giữ nguyên trạng thái đó sau khi nguồn bị ngắt, cho đến khi hết thời gian trễ đã được cài đặt.

• Nguyên lý hoạt động chi tiết:
  1. Khi cấp nguồn: Khi cuộn dây của rơ le OFF Delay nhận được nguồn điện, các tiếp điểm (cả tức thời và định thời) sẽ thay đổi trạng thái ngay lập tức. Ví dụ, tiếp điểm thường mở đóng lại và tiếp điểm thường đóng mở ra.
  2. Khi ngắt nguồn: Đây là điểm khác biệt quan trọng. Khi nguồn cấp cho cuộn dây bị ngắt, các tiếp điểm tức thời sẽ trở lại trạng thái ban đầu ngay lập tức. Tuy nhiên, các tiếp điểm định thời sẽ duy trì trạng thái đã thay đổi của chúng trong suốt khoảng thời gian trễ đã cài đặt.
  3. Hết thời gian trễ: Chỉ sau khi khoảng thời gian trễ kết thúc, các tiếp điểm định thời mới quay trở lại trạng thái ban đầu của chúng.

Sơ đồ nguyên lý hoạt động của rơ le thời gian ON Delay với các trạng thái tiếp điểm

Ứng dụng thực tế của OFF Delay:

• Hệ thống thông gió: Quạt vẫn chạy thêm một thời gian sau khi đèn tắt để làm sạch không khí.
• Hệ thống làm mát: Máy bơm tiếp tục hoạt động để làm mát động cơ sau khi nó đã ngừng hoạt động chính.
• Cửa tự động: Giữ cửa mở thêm một vài giây sau khi phát hiện không còn người qua lại.

Cấu Tạo và Đặc Điểm Chung của Rơ Le Thời Gian

Ngoài timer ON Delay và OFF Delay, trên thị trường còn có các loại rơ le thời gian đặc biệt khác như rơ le thời gian 24h, chuyên dùng để bật/tắt thiết bị theo các khung giờ cụ thể trong ngày (ví dụ: đèn đường, hệ thống tưới cây tự động). Dù là loại nào, chúng đều có những đặc điểm và cấu tạo cơ bản chung.

Đặc điểm chung:

• Cuộn dây rơ le: Điểm cốt lõi nhận tín hiệu điện áp để kích hoạt hoạt động. Điện áp đầu vào phổ biến là 110V hoặc 220V AC, hoặc các điện áp DC như 12V, 24V tùy thuộc vào loại rơ le và yêu cầu hệ thống.
• Dải thời gian điều chỉnh: Cho phép người dùng cài đặt linh hoạt các khoảng thời gian trễ mong muốn, thường từ vài mili giây đến hàng trăm giờ.

Cấu tạo của một Timer điển hình:

Một rơ le thời gian thường bao gồm các bộ phận chính sau:

• Mạch từ của nam châm điện: Phần này sẽ hút/nhả các tiếp điểm khi cuộn dây được cấp/ngắt điện.
• Mạch điện tử đếm thời gian: Đây là “bộ não” của timer, chứa các linh kiện điện tử (thường là tụ điện, điện trở, vi mạch) để tạo ra và duy trì khoảng thời gian trễ đã cài đặt.
• Hệ thống tiếp điểm: Gồm các tiếp điểm thường mở (NO) và thường đóng (NC) mà trạng thái của chúng sẽ thay đổi sau hoặc trong khoảng thời gian trễ.
• Vỏ bảo vệ: Bảo vệ các linh kiện bên trong khỏi tác động của môi trường.
• Đế rơ le: Giúp việc kết nối dây điện và lắp đặt rơ le trở nên dễ dàng và an toàn.

Ký Hiệu và Sơ Đồ Đấu Dây Cơ Bản

Để có thể làm việc hiệu quả với timer ON Delay và OFF Delay, việc hiểu rõ ký hiệu và cách đấu dây là điều kiện tiên quyết.

Ký hiệu và nguyên lý hoạt động của Timer ON Delay

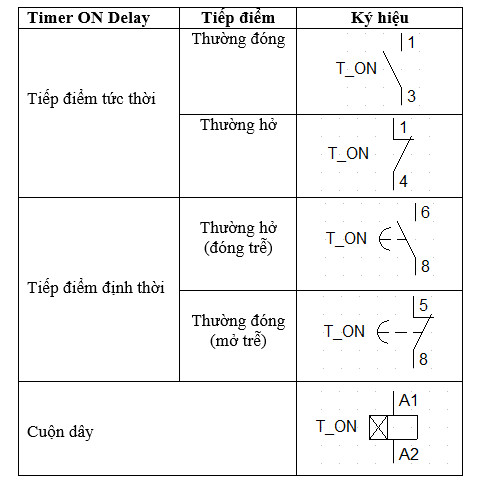

Ký hiệu chuẩn của rơ le thời gian ON Delay trong sơ đồ mạch điện công nghiệp

Ký hiệu rơ le ON Delay thường có hình chữ nhật với một mũi tên hướng lên kèm theo chữ ‘t’ (thời gian) hoặc ‘TD’ (time delay), biểu thị sự trễ khi tác động.

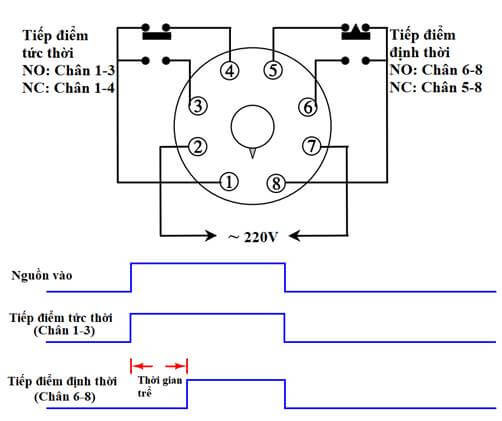

Biểu đồ minh họa nguyên lý làm việc của rơ le ON Delay khi có và mất nguồn cấp

Ký hiệu và nguyên lý hoạt động của Timer OFF Delay

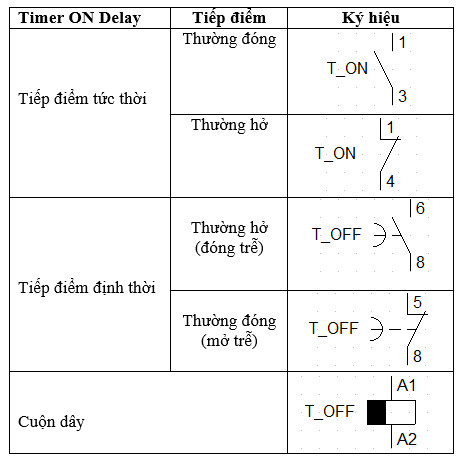

Ký hiệu chuẩn của rơ le thời gian OFF Delay trên bản vẽ kỹ thuật

Ký hiệu rơ le OFF Delay tương tự, nhưng mũi tên thường hướng xuống hoặc có ký hiệu khác để phân biệt, thể hiện sự trễ khi nhả.

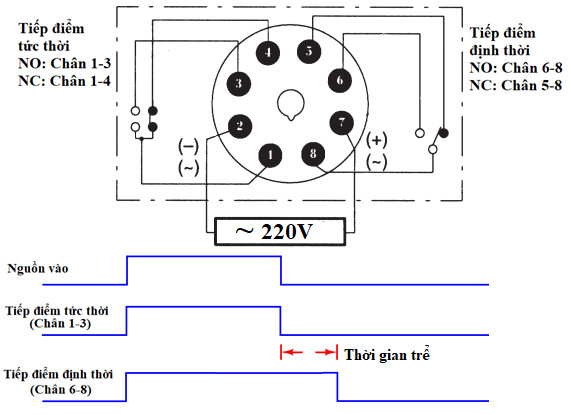

Biểu đồ nguyên lý hoạt động của rơ le OFF Delay (ví dụ H3CR) khi nguồn cấp được ngắt

Sơ đồ đấu dây rơ le thời gian trong các ứng dụng thực tế

Hiểu rõ nguyên lý là một chuyện, thực hành đấu dây lại là một kỹ năng khác. Dưới đây là một số ví dụ điển hình:

Ví dụ 1: Điều khiển bóng đèn bằng Rơ Le Thời Gian ON Delay

Giả sử bạn muốn một bóng đèn không sáng ngay lập tức khi bật công tắc, mà chờ sau 10 giây mới bật. Bạn có thể sử dụng rơ le thời gian ON Delay loại DH48S-S để thực hiện điều này.

Khi bạn cấp nguồn cho rơ le (chân 2-7), bộ đếm thời gian bắt đầu. Bóng đèn vẫn tối. Sau khi đủ khoảng thời gian cài đặt (ví dụ 10 giây), tiếp điểm định thời thường mở của rơ le (thường là chân 6-8) sẽ đóng lại, cấp điện cho bóng đèn và làm đèn sáng. Nút Reset trên rơ le cho phép bạn thiết lập lại thời gian mà không cần ngắt nguồn chính.

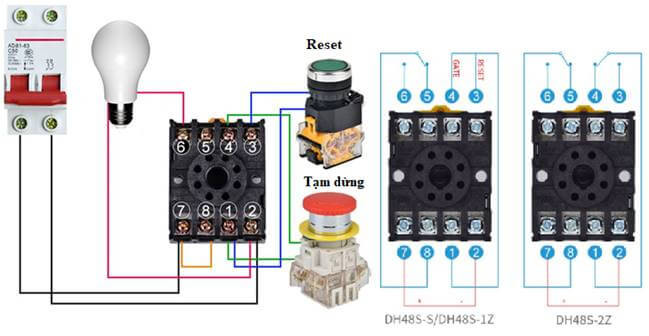

Sơ đồ đấu dây rơ le thời gian ON Delay (DH48S-S) điều khiển bóng đèn 220V

Ví dụ 2: Điều khiển khởi động từ

Rơ le thời gian đóng vai trò quan trọng trong việc điều khiển khởi động từ, đặc biệt trong các hệ thống yêu cầu trình tự khởi động hoặc dừng máy sau một khoảng thời gian nhất định, như trong sơ đồ mạch sao tam giác.

Khi nhấn nút ON, nguồn điện được cấp đồng thời cho cả timer và cuộn hút của khởi động từ (K). Khởi động từ ngay lập tức cấp điện cho động cơ để chạy. Đồng thời, tiếp điểm thường mở của khởi động từ K đóng lại, duy trì trạng thái cấp nguồn cho mạch điều khiển ngay cả khi bạn nhả nút ON.

Timer sẽ bắt đầu đếm. Khi đạt đến thời gian đã cài đặt, tiếp điểm định thời thường đóng của timer (ví dụ: chân 5-8) sẽ mở ra, ngắt điện khỏi cuộn hút của khởi động từ. Điều này làm cho khởi động từ nhả ra, ngắt điện khỏi động cơ và dừng máy.

Sơ đồ mạch điện điều khiển khởi động từ sử dụng rơ le thời gian

Kết Luận

Hiểu rõ về timer ON Delay và OFF Delay là một bước quan trọng để bạn có thể thiết kế và vận hành các hệ thống tự động một cách hiệu quả. Mỗi loại rơ le thời gian mang đến một giải pháp điều khiển độc đáo, phù hợp với từng nhu cầu cụ thể của quy trình. Từ những ứng dụng đơn giản trong gia đình đến các hệ thống công nghiệp phức tạp, rơ le thời gian luôn là một thành phần không thể thiếu, đảm bảo tính chính xác và an toàn cho mọi hoạt động.
