Giải Mã Tên Viết Tắt Các Linh Kiện Điện Tử: Nắm Vững Ký Hiệu, Vươn Tầm Chuyên Môn

Trong thế giới điện tử rộng lớn, việc làm quen với các linh kiện và hiểu rõ chức năng của chúng là điều cực kỳ quan trọng. Tuy nhiên, để thực sự “đọc vị” được các sơ đồ mạch và vận hành hiệu quả, bạn không thể bỏ qua một yếu tố then chốt: các tên viết tắt các linh kiện điện tử và ký hiệu của chúng. Đây chính là ngôn ngữ chung mà mọi kỹ sư, nhà nghiên cứu hay người đam mê điện tử đều cần phải thông thạo.

Trước đây, chúng ta đã cùng tìm hiểu linh kiện điện tử là gì. Bài viết hôm nay sẽ đi sâu vào những ký hiệu chuẩn và tên viết tắt thông dụng, cung cấp cho bạn kiến thức chính xác và đáng tin cậy. Dù bạn là sinh viên mới bắt đầu hay một kỹ sư giàu kinh nghiệm, việc nắm vững những ký hiệu này sẽ mở ra cánh cửa đến sự hiểu biết sâu sắc hơn về mọi mạch điện.

Tại Sao Cần Nắm Rõ Tên Viết Tắt và Ký Hiệu Linh Kiện Điện Tử?

Ghi nhớ tên và ký hiệu của các linh kiện điện tử không chỉ giúp bạn đọc hiểu sơ đồ mạch dễ dàng mà còn hỗ trợ đắc lực trong quá trình học tập, làm việc và thực hành thiết kế mạch. Dưới đây là những lợi ích cụ thể mà kiến thức này mang lại:

Đọc Hiểu và Phân Tích Mạch Điện Nhanh Chóng

Khi đã nắm vững ký hiệu của từng linh kiện, bạn có thể dễ dàng đọc hiểu bất kỳ sơ đồ mạch nào mà không cần phải tra cứu từng thành phần. Điều này giúp tăng tốc độ phân tích, tiết kiệm thời gian và nâng cao hiệu suất làm việc đáng kể.

Hỗ Trợ Sửa Chữa và Bảo Trì Hiệu Quả

Nếu gặp sự cố trong mạch điện, việc nhận biết nhanh chóng các linh kiện thông qua ký hiệu giúp bạn xác định nguyên nhân lỗi và đưa ra phương án sửa chữa hợp lý nhất. Một kỹ thuật viên thành thạo ký hiệu sẽ tìm kiếm và thay thế linh kiện chính xác hơn, rút ngắn thời gian khắc phục sự cố. Nếu bạn đang làm việc trong lĩnh vực thiết kế, bảo trì, hoặc sửa chữa điện tử, việc ghi nhớ các ký hiệu này là một kỹ năng bắt buộc.

Nền Tảng Vững Chắc Cho Thiết Kế và Lắp Ráp

Trong quá trình thiết kế mạch, việc hiểu rõ ký hiệu giúp kỹ sư điện tử vẽ sơ đồ mạch một cách chính xác và nhanh chóng. Khi lắp ráp trên bảng mạch in (PCB), việc nhận diện đúng linh kiện dựa trên sơ đồ nguyên lý sẽ giúp đặt chúng vào đúng vị trí, đảm bảo mạch hoạt động ổn định và chính xác. Để biết r là ký hiệu của linh kiện điện tử nào và vai trò của nó, việc nắm vững ký hiệu là không thể thiếu.

Đẩy Nhanh Quá Trình Học Tập và Nghiên Cứu

Những người mới học điện tử thường gặp khó khăn trong việc nhận diện và ghi nhớ chức năng của từng linh kiện. Việc nắm rõ ký hiệu các linh kiện điện tử sẽ giúp rút ngắn thời gian làm quen với các mạch điện thực tế. Hơn nữa, khi tham khảo tài liệu nước ngoài, kiến thức về ký hiệu sẽ giúp bạn hiểu rõ nội dung hơn mà không cần quá thành thạo tiếng bản ngữ.

Khơi Gợi Tư Duy Kỹ Thuật và Sáng Tạo

Khi đã quen thuộc với các linh kiện và ký hiệu của chúng, sinh viên và các nhà khoa học sẽ dễ dàng sáng tạo và thử nghiệm các mạch điện mới. Từ đó, họ có thể phát triển những giải pháp độc đáo, đóng góp vào sự tiến bộ của ngành điện tử.

Các Tên Viết Tắt và Ký Hiệu Linh Kiện Điện Tử Cơ Bản Bạn Cần Biết

Dưới đây là tổng hợp các linh kiện điện tử cơ bản cùng chức năng và ký hiệu thường gặp:

1. Điện trở (Resistor – R)

• Chức năng: Hạn chế dòng điện, phân chia điện áp và bảo vệ các linh kiện khác trong mạch.
• Ký hiệu: Hình chữ nhật (chuẩn IEC) hoặc đường zigzag (chuẩn Mỹ), ký hiệu là R.
• Đơn vị đo: Ohm (Ω).

2. Tụ điện (Capacitor – C)

• Chức năng: Lưu trữ và phóng điện, lọc nhiễu, ghép tín hiệu trong mạch điện.
• Ký hiệu: Hai bản cực song song, ký hiệu là C.
• Đơn vị đo: Farad (F).
• Các loại phổ biến: Tụ gốm, Tụ hóa, Tụ film.

3. Cuộn cảm (Inductor – L)

• Chức năng: Lưu trữ năng lượng dưới dạng từ trường, lọc nhiễu, tạo dao động.
• Ký hiệu: Cuộn dây xoắn, ký hiệu là L.
• Đơn vị đo: Henry (H).
• Nếu bạn thắc mắc l là ký hiệu của linh kiện điện tử nào, thì câu trả lời chính là cuộn cảm đấy!

4. Di-ốt (Diode – D)

• Chức năng: Cho dòng điện đi theo một chiều duy nhất, dùng trong chỉnh lưu và bảo vệ mạch.
• Ký hiệu: Tam giác hướng về một chiều có gạch ngang chặn đầu, ký hiệu là D.
• Các loại phổ biến: Di-ốt chỉnh lưu, Di-ốt Zener, LED (Light Emitting Diode).

5. Transistor (Q hoặc T)

• Chức năng: Khuếch đại tín hiệu, đóng cắt dòng điện trong mạch.
• Ký hiệu: Có ba chân (B – Base, C – Collector, E – Emitter), ký hiệu là Q hoặc T.
• Các loại phổ biến: Transistor lưỡng cực (BJT), Transistor hiệu ứng trường (FET).

6. IC – Mạch tích hợp (Integrated Circuit – U hoặc IC)

• Chức năng: Tích hợp nhiều linh kiện trên một chip nhỏ để thực hiện các chức năng phức tạp.
• Ký hiệu: Hình chữ nhật có nhiều chân, ký hiệu là IC hoặc U.
• Ví dụ: IC 555, IC vi điều khiển.

7. Thyristor & Triac

• Chức năng: Đóng cắt dòng điện xoay chiều, điều khiển công suất cao, thường dùng trong các ứng dụng điều khiển động cơ, chiếu sáng.
• Ký hiệu: Giống Di-ốt nhưng có thêm chân điều khiển (G – Gate).

8. Cảm biến (Sensor)

• Chức năng: Phát hiện và phản hồi các thông số vật lý từ môi trường (như nhiệt độ, ánh sáng, từ trường, độ ẩm, áp suất, khoảng cách…).
• Các loại phổ biến: Cảm biến nhiệt độ, Cảm biến ánh sáng, Cảm biến tiệm cận, Cảm biến siêu âm.

Bảng Tổng Hợp Tên Viết Tắt và Ký Hiệu Linh Kiện Điện Tử Phổ Biến

Để giúp bạn dễ dàng tra cứu và ghi nhớ, dưới đây là bảng tổng hợp chi tiết tên viết tắt các linh kiện điện tử cùng ký hiệu tương ứng.

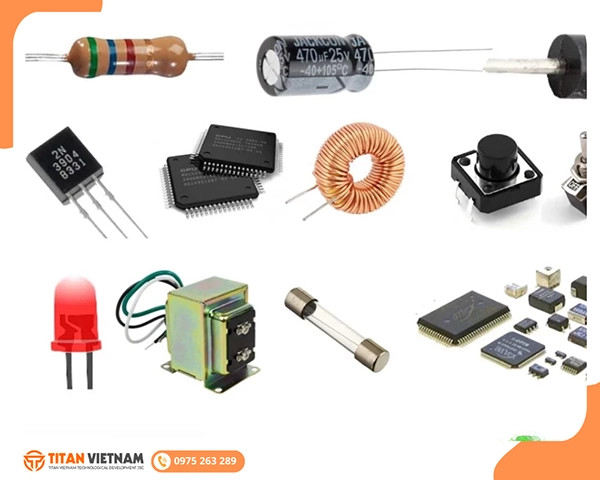

Bảng tên các linh kiện điện tử cơ bản và ký hiệu của chúng

Kết luận

Dù bạn là người mới học điện tử hay một kỹ sư chuyên nghiệp, việc ghi nhớ và áp dụng đúng các tên viết tắt các linh kiện điện tử cơ bản sẽ giúp bạn đọc hiểu sơ đồ mạch nhanh hơn, thiết kế hiệu quả và sửa chữa dễ dàng hơn. Hãy biến kiến thức này thành công cụ đắc lực để chinh phục mọi thử thách trong ngành điện tử, từ những mạch đơn giản đến các hệ thống phức tạp.

Đừng ngần ngại khám phá và áp dụng những kiến thức này vào thực tế để nâng cao kỹ năng và niềm đam mê của mình nhé!
