Hiểu Rõ Ký Hiệu Linh Kiện Điện Tử: Cẩm Nang Toàn Diện Cho Người Mới Bắt Đầu

Trong thế giới điện tử đầy phức tạp nhưng cũng vô cùng thú vị, việc nắm vững các ký hiệu linh kiện điện tử chính là chìa khóa để bạn có thể đọc hiểu, thiết kế hay sửa chữa bất kỳ mạch điện nào. Tưởng tượng bạn đang đứng trước một “bản đồ kho báu” mà không biết các ký hiệu chỉ đường, chắc chắn sẽ rất khó khăn phải không? Mỗi linh kiện dù nhỏ bé đến đâu cũng mang một “chữ ký” riêng, giúp kỹ sư hay người học dễ dàng nhận diện và xác định chức năng của chúng trên sơ đồ mạch.

Bài viết này sẽ là kim chỉ nam giúp bạn khám phá thế giới các ký hiệu linh kiện điện tử thường gặp nhất, từ những thành phần cơ bản đến các loại chuyên dụng, đồng thời hướng dẫn bạn cách phân loại và đọc hiểu sơ đồ mạch một cách hiệu quả. Dù bạn là sinh viên, kỹ thuật viên hay đơn giản là người đam mê khám phá, những kiến thức dưới đây chắc chắn sẽ hữu ích cho hành trình chinh phục điện tử của bạn.

1. Tầm Quan Trọng Của Ký Hiệu Linh Kiện Điện Tử Trong Mạch Điện

Việc hiểu và nhận biết các ký hiệu linh kiện không chỉ là nền tảng cơ bản mà còn là yếu tố then chốt giúp bạn làm chủ các mạch điện tử. Khi có thể “đọc” được ngôn ngữ của sơ đồ mạch, bạn sẽ:

• Dễ dàng thiết kế: Lên ý tưởng và vẽ mạch chính xác, đảm bảo hoạt động đúng như mong muốn.
• Phân tích mạch hiệu quả: Nhanh chóng hiểu được cách một mạch điện hoạt động, xác định luồng tín hiệu và chức năng của từng bộ phận.
• Sửa chữa nhanh chóng: Khi có sự cố, việc xác định linh kiện hỏng hóc trở nên đơn giản hơn rất nhiều, tiết kiệm thời gian và công sức.
• Giao tiếp chuyên nghiệp: Tránh nhầm lẫn trong quá trình làm việc nhóm hoặc trao đổi thông tin kỹ thuật với đồng nghiệp.

Nói tóm lại, các ký hiệu này chính là “bảng chữ cái” của ngành điện tử, và việc thành thạo chúng sẽ mở ra cánh cửa đến vô vàn ứng dụng và khám phá.

2. Các Ký Hiệu Linh Kiện Điện Tử Cơ Bản Thường Gặp

Hãy cùng điểm qua những ký hiệu quen thuộc nhất mà bạn sẽ bắt gặp trên hầu hết các sơ đồ mạch điện tử.

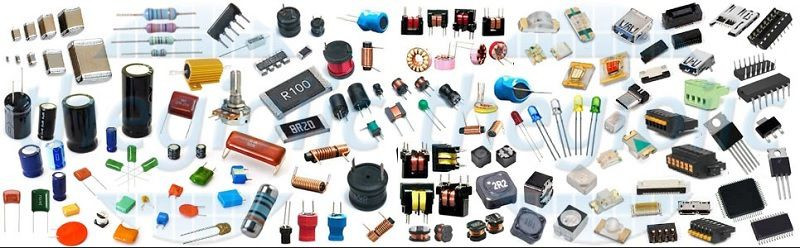

Ký Hiệu Cơ Bản Của Linh Kiện Điện Tử*Ký hiệu cơ bản của các linh kiện điện tử giúp dễ dàng nhận diện trên sơ đồ mạch.*

2.1. Điện Trở (Resistor – R)

• Ký hiệu: Chữ R
• Biểu diễn: Thường là một hình chữ nhật dài hoặc một đường zigzag trên sơ đồ.
• Chức năng: Hạn chế dòng điện chạy qua mạch, chia điện áp hoặc tạo ra sự sụt áp cần thiết.

2.2. Tụ Điện (Capacitor – C)

• Ký hiệu: Chữ C
• Biểu diễn: Hai thanh song song, có thể có một thanh cong hoặc dấu cộng (+) để chỉ cực tính đối với tụ hóa.
• Chức năng: Lưu trữ và giải phóng năng lượng điện, lọc nhiễu, ổn định điện áp hoặc sử dụng trong các mạch định thời.

2.3. Cuộn Cảm (Inductor – L)

• Ký hiệu: Chữ L
• Biểu diễn: Một hình lò xo hoặc một chuỗi các vòng cung.
• Chức năng: Lưu trữ năng lượng dưới dạng từ trường, lọc tần số cao, sử dụng trong các mạch dao động hoặc biến áp.

2.4. Diode (D)

• Ký hiệu: Chữ D
• Biểu diễn: Một hình tam giác hướng về một thanh ngang.
• Chức năng: Chỉ cho phép dòng điện đi qua theo một chiều duy nhất, ngăn chặn dòng ngược. Diode cũng được dùng để chỉnh lưu dòng điện xoay chiều thành một chiều.

2.5. Transistor (Q)

• Ký hiệu: Chữ Q
• Biểu diễn: Các biến thể phức tạp hơn với ba chân (cực gốc, cực góp, cực phát) thường có dạng hình tròn với các đường nét bên trong thể hiện loại NPN hoặc PNP.
• Chức năng: Khuếch đại tín hiệu điện tử hoặc hoạt động như một công tắc điện tử, điều khiển dòng điện lớn bằng tín hiệu nhỏ.

2.6. Mạch Tích Hợp (IC – Integrated Circuit)

• Ký hiệu: Chữ U hoặc IC
• Biểu diễn: Thường là một hình chữ nhật với nhiều chân ở các cạnh.
• Chức năng: Tích hợp hàng trăm, hàng ngàn hoặc thậm chí hàng triệu linh kiện siêu nhỏ vào một “con chip” duy nhất để thực hiện các chức năng phức tạp như xử lý, điều khiển, khuếch đại, v.v.

3. Phân Loại Linh Kiện Điện Tử Chính

Để hiểu sâu hơn về chức năng của từng linh kiện, chúng ta có thể phân loại chúng thành các nhóm chính.

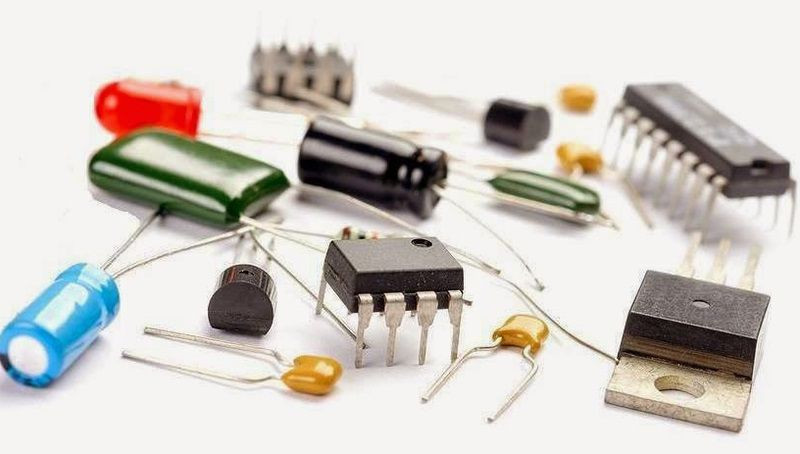

Phân Loại Linh Kiện Điện Tử*Linh kiện điện tử được phân loại thành nhiều nhóm dựa trên chức năng và cách hoạt động.*

3.1. Linh Kiện Chủ Động

Đây là những linh kiện có khả năng khuếch đại tín hiệu, điều khiển dòng điện hoặc thực hiện các chức năng logic. Chúng cần nguồn năng lượng bên ngoài để hoạt động.

• Transistor (Q): Như đã đề cập, chúng đóng vai trò khuếch đại và chuyển mạch.
• IC (Integrated Circuit): Là “bộ não” của nhiều hệ thống điện tử hiện đại, thực hiện các tác vụ phức tạp.
• Thyristor: Linh kiện điều khiển công suất cao, thường dùng trong các mạch điều khiển động cơ, chiếu sáng.

3.2. Linh Kiện Thụ Động

Khác với linh kiện chủ động, linh kiện thụ động không có khả năng khuếch đại mà chỉ ảnh hưởng đến dòng điện theo cách thụ động, như cản trở, lưu trữ hoặc lọc.

• Điện trở (R): Giảm dòng, phân chia điện áp.
• Tụ điện (C): Lưu trữ năng lượng điện.
• Cuộn cảm (L): Lọc nhiễu, tạo từ trường.

3.3. Linh Kiện Bán Dẫn

Đây là nhóm linh kiện được chế tạo từ vật liệu bán dẫn như silicon hoặc germani, đóng vai trò cốt lõi trong hầu hết các thiết bị điện tử hiện nay.

• Diode (D): Chỉnh lưu, bảo vệ mạch.
• LED (Light Emitting Diode): Diode phát sáng khi có dòng điện chạy qua, dùng làm đèn báo, chiếu sáng.
• Photodiode: Biến đổi ánh sáng thành tín hiệu điện, dùng trong các mạch cảm biến ánh sáng.

3.4. Linh Kiện Cảm Biến

Các linh kiện cảm biến giúp mạch điện tương tác và phản ứng với môi trường xung quanh bằng cách chuyển đổi các đại lượng vật lý (nhiệt độ, ánh sáng, áp suất, chuyển động) thành tín hiệu điện. Ví dụ điển hình là cảm biến đèn cầu thang panasonic giúp tự động bật/tắt đèn.

• Cảm biến nhiệt: Đo nhiệt độ và thay đổi điện trở (ví dụ: NTC, PTC).
• Cảm biến ánh sáng: Thay đổi điện trở theo cường độ ánh sáng (ví dụ: LDR).
• Cảm biến áp suất: Đo áp suất không khí hoặc chất lỏng.
• Cảm biến chuyển động (PIR): Phát hiện sự hiện diện của người hoặc vật thể di chuyển.

4. Một Số Ký Hiệu Mở Rộng Của Linh Kiện Điện Tử Chuyên Dụng

Ngoài các ký hiệu cơ bản, bạn có thể gặp thêm một số ký hiệu cho các linh kiện chuyên dụng hơn:

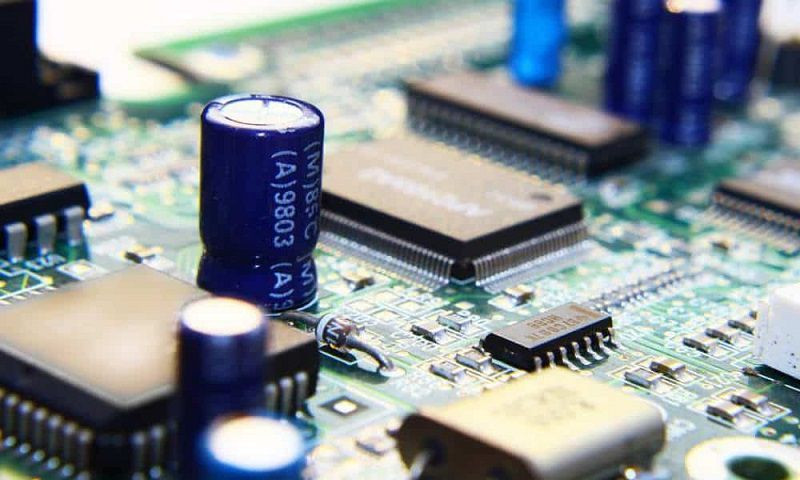

Ký Hiệu Mở Rộng Của Linh Kiện Điện Tử*Các ký hiệu mở rộng đại diện cho linh kiện chuyên dụng hoặc phức tạp hơn.*

• Thyristor (SCR/Triac): Giống diode nhưng có thêm cực điều khiển (cửa G), dùng để điều khiển công suất AC.
• Optocoupler (Photo Coupler): Dùng diode phát quang và phototransistor để cách ly tín hiệu điện giữa hai mạch, bảo vệ mạch khỏi nhiễu hoặc điện áp cao.
• Relay: Biểu diễn bằng một cuộn dây và các tiếp điểm chuyển mạch, hoạt động như một công tắc điện từ, dùng để điều khiển tải công suất lớn bằng tín hiệu nhỏ.

5. Hướng Dẫn Cách Đọc Sơ Đồ Mạch Điện Tử Hiệu Quả

Đọc sơ đồ mạch là một kỹ năng quan trọng. Để làm chủ nó, bạn cần:

• Nhận biết linh kiện: Bước đầu tiên là xác định từng linh kiện dựa vào ký hiệu của nó.
• Hiểu mối liên kết: Các đường nối trên sơ đồ thể hiện dây dẫn. Nắm rõ cách các linh kiện được kết nối với nhau (nối tiếp, song song, v.v.) sẽ giúp bạn hình dung luồng điện.
• Phân tích chức năng tổng thể: Sau khi nhận diện từng phần, hãy kết nối chúng lại để hiểu toàn bộ mạch hoạt động như thế nào, mục đích của nó là gì.
• Sử dụng công cụ hỗ trợ: Với các mạch phức tạp, việc sử dụng phần mềm mô phỏng hoặc đồng hồ vạn năng để kiểm tra các điểm điện áp, dòng điện thực tế là rất hữu ích. Khi làm việc với các hệ thống có motor giảm tốc, việc kiểm tra tín hiệu điều khiển và nguồn cấp là rất quan trọng.

6. Bảng Tổng Hợp Ký Hiệu Và Chức Năng Linh Kiện Điện Tử

Để tiện tham khảo, dưới đây là bảng tổng hợp một số linh kiện điện tử phổ biến cùng ký hiệu và chức năng chính của chúng:

STT	Linh Kiện	Ký Hiệu	Chức Năng Chính
1	Điện trở	R	Hạn chế dòng điện, chia điện áp
2	Tụ điện	C	Lưu trữ và giải phóng điện tích
3	Cuộn cảm	L	Lọc nhiễu, tạo từ trường, lưu trữ năng lượng
4	Diode	D	Chỉnh lưu, chỉ cho dòng điện đi theo một chiều
5	Transistor	Q	Khuếch đại tín hiệu, công tắc điện tử
6	Mạch tích hợp	IC	Thực hiện các chức năng phức tạp
7	LED	LED	Phát sáng khi có dòng điện
8	Relay	RL	Công tắc điện từ, điều khiển tải lớn
9	Cầu chì	F	Bảo vệ mạch khỏi quá dòng
10	Biến áp	T	Chuyển đổi điện áp AC
11	Cảm biến nhiệt độ	TH	Đo nhiệt độ môi trường
12	Optocoupler	OP	Cách ly tín hiệu điện tử
13	Công tắc	S	Đóng/ngắt mạch điện thủ công
14	Diode Zener	ZD	Ổn áp, giữ điện áp không đổi
15	Vi điều khiển	MCU	Điều khiển và xử lý thông tin
16	MOSFET	M	Điều khiển công suất, chuyển mạch nhanh
17	Oscillator (Thạch anh)	X	Tạo xung nhịp ổn định
18	Cảm biến áp suất	PS	Đo áp suất vật lý
19	Quang trở (LDR)	LDR	Thay đổi điện trở theo ánh sáng
20	Nút nhấn	Button	Kích hoạt hoặc thay đổi trạng thái mạch

Kết Luận

Việc nắm vững các ký hiệu linh kiện điện tử là bước đi vững chắc đầu tiên trên con đường trở thành một người am hiểu về điện tử. Từ những điện trở đơn giản đến các mạch tích hợp phức tạp, mỗi ký hiệu đều mang một ý nghĩa riêng, giúp chúng ta “giải mã” được bí ẩn đằng sau các sơ đồ mạch. Hy vọng với cẩm nang này, bạn đã có cái nhìn tổng quan và sẵn sàng tự tin hơn khi đối mặt với bất kỳ mạch điện nào. Hãy dành thời gian thực hành, đọc nhiều sơ đồ và tìm hiểu sâu hơn về từng loại linh kiện để kiến thức của bạn ngày càng vững chắc nhé!
