Tối Ưu Hóa Lò Sấy Của Bạn: Hướng Dẫn Chi Tiết Về Núm Điều Chỉnh Nhiệt Độ

Trong kỷ nguyên công nghiệp 4.0, việc tự động hóa và tối ưu hóa quy trình sản xuất, kinh doanh đang trở thành yếu tố then chốt giúp các doanh nghiệp và cá nhân đạt được hiệu quả vượt trội. Đối với ngành sấy, một quy trình tưởng chừng đơn giản nhưng lại đòi hỏi sự chính xác cao về nhiệt độ và thời gian, việc sở hữu một hệ thống điều khiển hiện đại là vô cùng cần thiết. Bài viết này sẽ đi sâu vào vai trò của “núm điều chỉnh nhiệt độ lò sấy” – hay chính xác hơn là các bộ điều khiển nhiệt độ, cùng với các linh kiện cốt lõi khác để xây dựng một hệ thống lò sấy tự động, ổn định và hiệu quả.

Bạn đang tìm kiếm giải pháp để lò sấy hoạt động tối ưu, tiết kiệm năng lượng và đảm bảo chất lượng sản phẩm sấy? Từ việc lựa chọn linh kiện phù hợp đến việc hiểu rõ nguyên lý hoạt động, chúng tôi sẽ hướng dẫn bạn từng bước để tạo ra một hệ thống điều khiển lò sấy mạnh mẽ và đáng tin cậy. Nếu bạn đang cân nhắc nâng cấp hoặc xây dựng mới hệ thống, hãy cùng Linhkien283 khám phá những bí quyết đằng sau một lò sấy hoạt động hiệu quả nhất. Đừng quên tìm hiểu về các giải pháp liên quan như bộ điều chỉnh tốc độ motor 220v để tối ưu thêm các thiết bị khác trong xưởng của bạn.

Xây Dựng Hệ Thống Điều Khiển Lò Sấy Hoàn Chỉnh: Từ Linh Kiện Đến Nguyên Lý

Để tạo ra một hệ thống lò sấy hoạt động ổn định và chính xác, việc lựa chọn đúng các linh kiện là bước đầu tiên và quan trọng nhất. Mỗi thành phần đều đóng một vai trò riêng, góp phần vào sự thành công của toàn bộ hệ thống.

Các Linh Kiện Cốt Lõi Cho Hệ Thống Điều Khiển Nhiệt Độ Lò Sấy

Hệ thống điều khiển nhiệt độ lò sấy được cấu thành từ nhiều linh kiện điện tử và cơ khí. Dưới đây là những thành phần không thể thiếu:

1. Nút Nhấn ON/OFF: Khởi Động và Dừng Hệ Thống

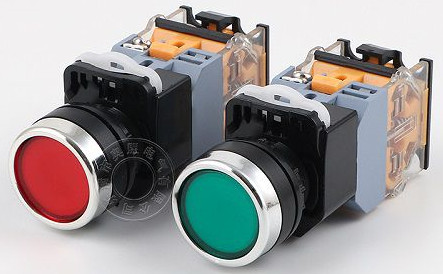

Nút nhấn ON/OFF màu xanh và đỏ cho hệ thống điều khiển

Để vận hành lò sấy một cách trực quan, chúng ta cần hai nút nhấn cơ bản: ON (khởi động) và OFF (dừng). Các loại nút nhấn công nghiệp màu xanh (ON) và đỏ (OFF) không chỉ có tính thẩm mỹ cao mà còn bền bỉ, dễ sử dụng, phù hợp cho các môi trường công nghiệp vừa và nhỏ. Chi phí cho các loại nút này khá phải chăng, đảm bảo hiệu quả kinh tế.

2. Bộ Điều Khiển Nhiệt Độ CKC CH702: “Bộ Não” Điều Chỉnh Chính Xác

.jpg)

Đây là trái tim của hệ thống điều khiển lò sấy. Bộ điều khiển nhiệt độ CKC CH702 được ưa chuộng nhờ khả năng hoạt động ổn định và độ bền cao. Điểm nổi bật là việc sử dụng đầu dò Pt100, cho phép chịu đựng nhiệt độ lên tới 600 độ C mà không bị hư hại – một lợi thế lớn so với các loại đầu dò nhựa thông thường dễ bị chảy khi nhiệt độ cao.

.jpg)

CKC CH702 thường có sơ đồ đấu nối rõ ràng ở bên hông sản phẩm. Thiết bị này hỗ trợ cấp điện 220V và cung cấp hai dạng ngõ ra chính: dạng tiếp điểm đóng/mở và dạng điện áp để điều khiển SSR. Đối với các ứng dụng cần đóng ngắt liên tục, ngõ ra dạng SSR được ưu tiên vì độ bền vượt trội so với contactor truyền thống.

3. Role Bán Dẫn (SSR): “Công Tắc” Đóng Ngắt Liên Tục Bền Bỉ

Role bán dẫn trạng thái rắn SSR 40A dùng trong hệ thống lò sấy

SSR (Solid State Relay) là một relay bán dẫn trạng thái rắn, thay thế cho các rơle cơ truyền thống, đặc biệt hiệu quả trong việc đóng ngắt dòng điện cho mayso nhiệt. Với điện áp kích hoạt thấp (3V đến 32V DC) và khả năng chịu dòng tải lớn (ví dụ 40A AC), SSR đảm bảo quá trình điều khiển nhiệt độ diễn ra mượt mà và bền bỉ hơn, giảm thiểu hao mòn do đóng ngắt liên tục.

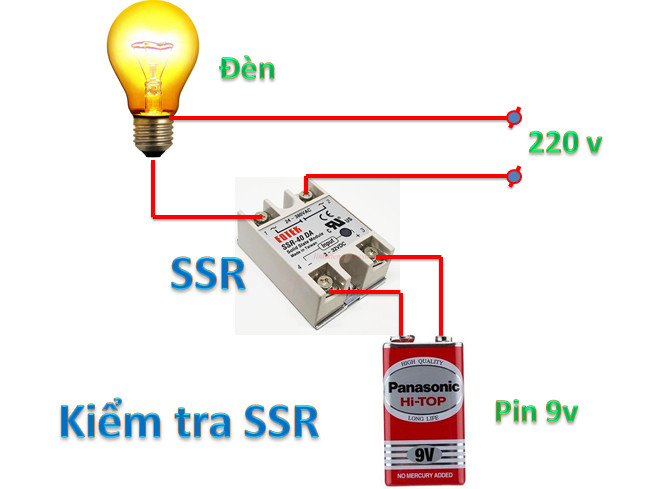

Sơ đồ kiểm tra hoạt động của SSR bằng pin và bóng đèn

Bạn có thể dễ dàng kiểm tra SSR bằng cách nối một cục pin 9V vào ngõ vào, và mắc nối tiếp một bóng đèn sợi đốt với điện 220V vào ngõ ra. Khi có pin, đèn sáng; khi ngắt pin, đèn tắt. Nguyên lý này tương tự cách bộ điều khiển nhiệt độ CKC điều khiển mayso: khi nhiệt độ thiếu, SSR được kích hoạt để cấp điện cho mayso; khi đủ nhiệt, SSR ngắt điện, duy trì nhiệt độ ổn định trong lò sấy.

4. Bộ Hẹn Giờ (Timer): Kiểm Soát Thời Gian Toàn Diện

Để tự động hóa hoàn toàn quy trình sấy, bộ hẹn giờ là không thể thiếu.

Timer DH48S: Hẹn Giờ Tắt Chính

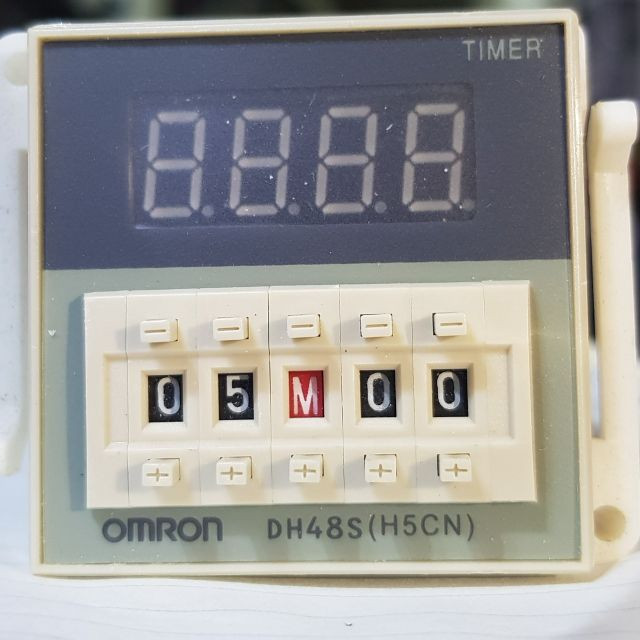

Bộ hẹn giờ Timer đơn DH48S đa năng cho lò sấy

Timer DH48S là một lựa chọn đa năng, cho phép cài đặt thời gian từ 0.99 giây đến 99 giờ 99 phút, đủ để đáp ứng hầu hết các yêu cầu sấy. Với mức giá hợp lý, Timer này giúp tự động ngắt toàn bộ hệ thống sau một khoảng thời gian định trước, đảm bảo quy trình sấy diễn ra theo đúng kế hoạch mà không cần giám sát liên tục.

Timer T21 (Mini): Hẹn Giờ Chuông Báo

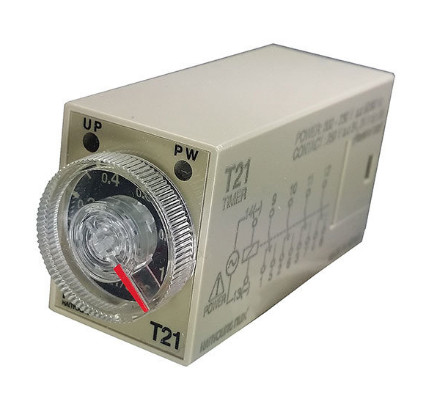

Timer đơn T21 mini với núm chỉnh kim cho chuông báo

Trong nhiều hệ thống, một Timer phụ như Timer T21 loại mini được sử dụng để điều khiển các chức năng có thời gian ngắn, ví dụ như chuông báo. Việc điều chỉnh bằng núm xoay kim mang lại sự tiện lợi và chính xác cho các khoảng thời gian nhỏ, đảm bảo tín hiệu báo kết thúc quy trình sấy không kéo dài quá mức.

5. Chuông Báo “Ping Pong”: Tín Hiệu Kết Thúc Quá Trình

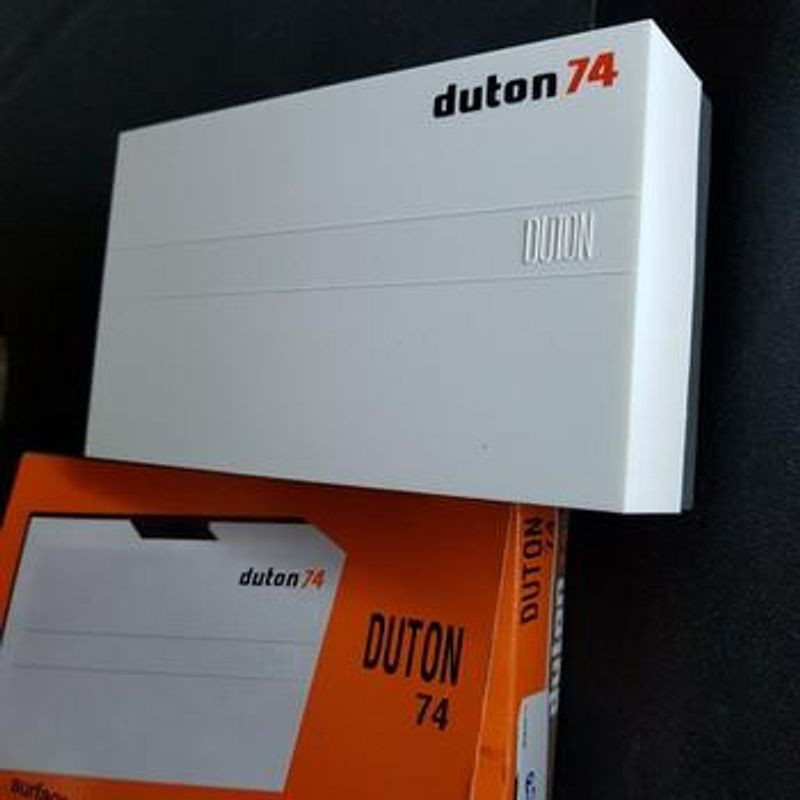

Chuông cửa DUTON kiểu "ping pong" dùng để báo hiệu

Theo yêu cầu của nhiều khách hàng, một chuông báo “ping pong” được tích hợp để thông báo khi quá trình sấy hoàn tất. Chuông hoạt động dựa trên nguyên lý nam châm điện, tạo ra âm thanh đặc trưng khi được cấp và ngắt điện. Tuy nhiên, cần lưu ý không cấp điện quá lâu cho loại chuông này để tránh quá nhiệt. Trong mạch điều khiển, Timer thứ hai sẽ đảm bảo chuông chỉ hoạt động trong một khoảng thời gian ngắn (ví dụ 2 giây), an toàn và hiệu quả.

6. Role Trung Gian: Duy Trì Mạch Điện An Toàn

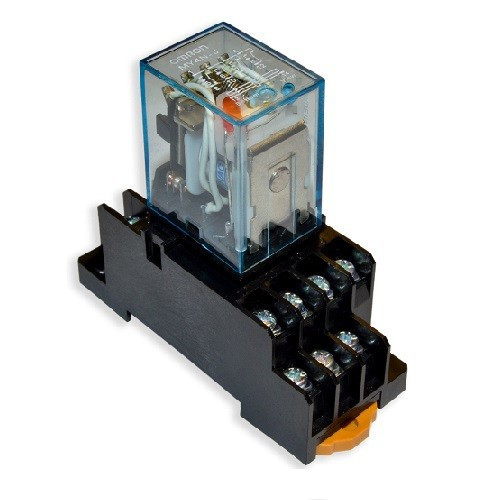

Role kiếng trung gian để tự giữ mạch điện

Khi nhấn nút ON, role trung gian (rơle kiếng) sẽ tạo ra một tiếp điểm tự giữ, đảm bảo mạch điện được duy trì hoạt động ngay cả khi người dùng thả nút. Điều này rất quan trọng để hệ thống có thể hoạt động liên tục mà không cần giữ nút nhấn, đồng thời cũng cung cấp một lớp bảo vệ cho mạch điện. Các loại role tốt từ các hãng uy tín mang lại độ bền cao.

7. Mayso Nhiệt: Nguồn Phát Nhiệt Chủ Lực

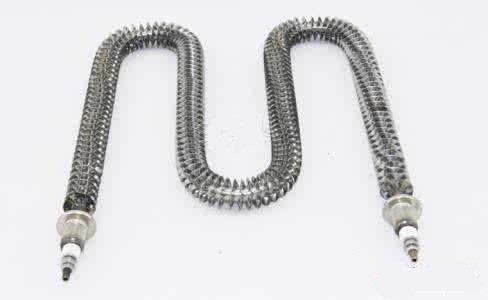

Mayso nhiệt điện trở tản nhiệt chữ M

Mayso nhiệt là thành phần biến đổi điện năng thành nhiệt năng, trực tiếp tạo ra nhiệt độ cần thiết cho lò sấy. Đối với lò sấy hoạt động trong không khí, việc lựa chọn mayso có cánh tản nhiệt là bắt buộc. Loại này được thiết kế để “nấu không khí” hiệu quả, khác với loại trơn dùng để “nấu nước”, vốn sẽ bị nóng đỏ và chảy ra ngay khi hoạt động trong môi trường không khí. Để hiểu thêm về các thành phần điện tử cơ bản, bạn có thể tham khảo bài viết về ký hiệu của điện trở.

Nguyên Lý Hoạt Động Của Hệ Thống Điều Khiển Nhiệt Độ Lò Sấy

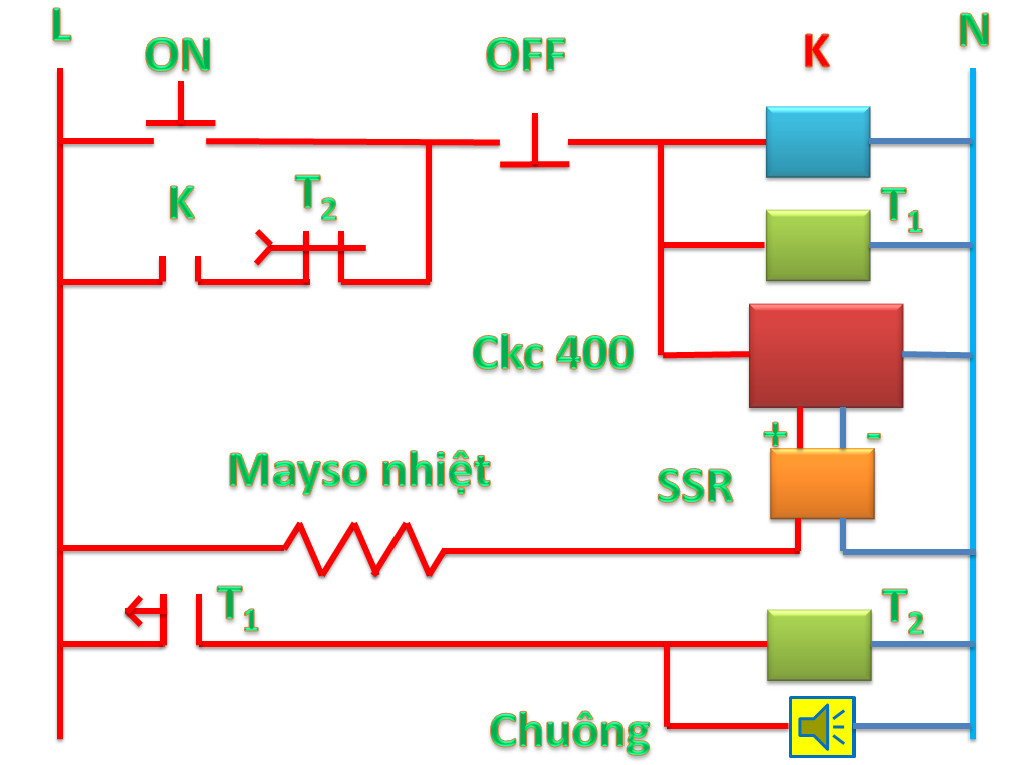

Sơ đồ nguyên lý đấu nối hệ thống điều khiển lò sấy tự động

Nguyên lý hoạt động của hệ thống được tóm tắt như sau:

Khởi động: Khi người dùng nhấn nút ON, dòng điện chạy qua cuộn hút của role trung gian (K). Tiếp điểm thường mở của K đóng lại, tự duy trì mạch điện.
Kích hoạt hệ thống: Dòng điện lúc này được cấp đồng thời cho Role trung gian, Timer 1 và bộ điều khiển nhiệt độ CKC.
Điều khiển nhiệt độ: Bộ điều khiển nhiệt độ CKC so sánh nhiệt độ thực tế trong lò với nhiệt độ cài đặt. Nếu nhiệt độ cài đặt cao hơn nhiệt độ hiện tại, CKC sẽ cấp điện áp một chiều ra chân 5 và 6, kích hoạt SSR.
Mayso hoạt động: SSR dẫn điện, cấp nguồn cho mayso nhiệt hoạt động, làm tăng nhiệt độ trong lò sấy.
Duy trì ổn định: Khi nhiệt độ đạt đến mức cài đặt, CKC sẽ ngắt điện áp kích SSR, làm SSR ngắt nguồn cấp cho mayso. Quá trình đóng/ngắt có kiểm soát này giúp duy trì nhiệt độ trong lò sấy ổn định ở giá trị mong muốn, đảm bảo vật phẩm được sấy khô hiệu quả.
Hẹn giờ tắt: Sau khoảng thời gian đã cài đặt, Timer 1 sẽ tác động, đóng tiếp điểm thường mở chậm. Điều này cấp điện cho Timer 2 và Chuông cửa.
Báo hiệu và dừng: Timer 2, sau một khoảng thời gian ngắn (khoảng 2 giây), sẽ tác động tiếp điểm thường đóng mở chậm, ngắt điện toàn bộ hệ thống. Chuông báo sẽ kêu “ping pong” để thông báo kết thúc quy trình sấy.

Tối Ưu Lắp Đặt Và Vận Hành Hệ Thống Điều Khiển Nhiệt Độ Lò Sấy

Việc lắp đặt hệ thống cần tuân thủ sơ đồ nguyên lý một cách chính xác để đảm bảo an toàn và hiệu quả. Sau khi lắp đặt, quá trình vận hành trở nên đơn giản và tự động: chỉ cần nhấn ON, cài đặt nhiệt độ và thời gian sấy mong muốn, hệ thống sẽ tự động điều chỉnh nhiệt độ và ngắt khi hoàn tất. Sự kết hợp giữa bộ điều khiển nhiệt độ thông minh và các timer hẹn giờ giúp bạn có thể an tâm thực hiện các công việc khác mà không cần lo lắng về việc giám sát lò sấy liên tục.

Với một hệ thống được thiết kế và lắp đặt đúng chuẩn, chiếc “núm điều chỉnh nhiệt độ lò sấy” không chỉ là một bộ phận đơn thuần mà là đại diện cho khả năng kiểm soát toàn diện, giúp nâng cao chất lượng sản phẩm và tối ưu hóa quy trình làm việc của bạn.

Kết Luận

Việc xây dựng một hệ thống điều khiển lò sấy tự động, hiệu quả là một khoản đầu tư xứng đáng cho bất kỳ ai cần quy trình sấy chính xác. Với các linh kiện chất lượng như bộ điều khiển nhiệt độ CKC CH702, SSR bền bỉ, và các timer linh hoạt, bạn có thể tạo ra một lò sấy hoạt động ổn định, tiết kiệm năng lượng và mang lại kết quả tối ưu. Linhkien283 tự hào là nhà cung cấp các loại linh kiện uy tín, hỗ trợ bạn trong mọi dự án từ cơ bản đến phức tạp. Hãy liên hệ với chúng tôi để được tư vấn và lựa chọn những linh kiện phù hợp nhất cho hệ thống lò sấy của bạn.
