Ký hiệu của Điện Trở và Những Kiến Thức Cơ Bản Cần Biết

Trong thế giới điện tử, điện trở là một trong những linh kiện thụ động quen thuộc và đóng vai trò không thể thiếu trong hầu hết các mạch điện. Hiểu rõ về điện trở, từ định nghĩa, nguyên lý hoạt động cho đến cách xác định giá trị và đặc biệt là ký hiệu của điện trở trên các sơ đồ mạch, là nền tảng quan trọng cho bất kỳ ai làm việc hay học tập trong lĩnh vực này. Bài viết này sẽ cùng bạn khám phá sâu hơn về linh kiện cơ bản này, tập trung làm rõ các loại ký hiệu, đơn vị đo lường, cách đọc giá trị và ứng dụng thực tế của chúng.

Điện Trở Là Gì?

Điện trở (Resistor) là một linh kiện điện tử có hai cực, được thiết kế để cản trở dòng điện chạy qua nó. Khả năng cản trở này được định lượng bằng một đại lượng vật lý gọi là điện trở suất, và giá trị điện trở được tính dựa trên tỷ lệ giữa hiệu điện thế đặt vào hai đầu linh kiện và cường độ dòng điện chạy qua nó.

Trong vật lý, điện trở của một vật liệu đặc trưng cho mức độ khó khăn khi các electron di chuyển qua nó. Các vật liệu khác nhau có điện trở suất rất khác nhau; ví dụ, kim loại dẫn điện tốt có điện trở thấp, trong khi các vật liệu cách điện như nhựa, gốm, hay giấy có điện trở rất cao (có thể lên tới 10^16 Ohm). Vật liệu siêu dẫn ở nhiệt độ rất thấp thậm chí có điện trở bằng 0.

Điện trở có chức năng chính là điều chỉnh tín hiệu, hạn chế dòng điện để bảo vệ các linh kiện khác, chia điện áp, hoặc sử dụng như tải trong mạch. Các điện trở công suất lớn còn có thể tiêu tán một lượng lớn năng lượng dưới dạng nhiệt, thường dùng trong các hệ thống điều khiển động cơ hoặc phân phối điện. Hầu hết các điện trở cơ bản có giá trị cố định, nhưng cũng có loại biến trở cho phép điều chỉnh giá trị này trong quá trình sử dụng.

Hình ảnh tổng hợp các loại điện trở phổ biến trong mạch điện tử

Khám Phá Ký Hiệu và Đơn Vị Của Điện Trở

Để biểu diễn điện trở trong các bản vẽ kỹ thuật hoặc sơ đồ mạch điện, người ta sử dụng các ký hiệu chuẩn. Việc nhận biết đúng ký hiệu của điện trở là bước đầu tiên để đọc hiểu bất kỳ sơ đồ điện tử nào.

Ký hiệu điện trở trên sơ đồ mạch

Trên thế giới, có hai bộ tiêu chuẩn ký hiệu điện trở phổ biến được sử dụng: tiêu chuẩn của Mỹ (ANSI) và tiêu chuẩn quốc tế (IEC).

• Ký hiệu kiểu Mỹ (ANSI): Thường được biểu diễn bằng một đường zig-zag (hình răng cưa). Ký hiệu này trực quan mô tả sự “gập ghềnh” hay cản trở đối với dòng điện.
• Ký hiệu kiểu IEC: Được biểu diễn bằng một hình chữ nhật đơn giản. Ký hiệu này phổ biến hơn trong các tài liệu và sơ đồ mạch hiện đại trên toàn cầu.

Cả hai ký hiệu này đều đi kèm với một chữ cái và/hoặc số để chỉ định giá trị điện trở hoặc vị trí của nó trong mạch (ví dụ: R1, R2, R_load…).

Cách ghi giá trị điện trở bằng ký hiệu chữ

Trong một số tài liệu kỹ thuật, đặc biệt là của châu Âu, giá trị điện trở có thể được ghi bằng cách sử dụng chữ cái xen kẽ với số theo tiêu chuẩn IEC 6006. Chữ cái (R, K, M) biểu thị đơn vị và vị trí của dấu thập phân.

• ‘R’ đứng ở cuối hoặc giữa số: đơn vị Ohm (Ω). Ví dụ: 10R = 10 Ω, 1R5 = 1.5 Ω.
• ‘K’ đứng ở cuối hoặc giữa số: đơn vị Kilohm (kΩ). Ví dụ: 8K2 = 8.2 kΩ, 47K = 47 kΩ.
• ‘M’ đứng ở cuối hoặc giữa số: đơn vị Megaohm (MΩ). Ví dụ: 1M = 1 MΩ, 2M7 = 2.7 MΩ.
  Cách ghi này giúp tránh nhầm lẫn dấu thập phân khi in ấn nhỏ hoặc mờ.

Đơn vị đo điện trở

Đơn vị đo lường chính của điện trở trong Hệ đo lường quốc tế (SI) là Ohm, được đặt tên theo nhà vật lý người Đức Georg Simon Ohm. Ký hiệu của đơn vị Ohm là Ω (chữ Omega Hy Lạp).

Ngoài Ohm, điện trở còn có các bội số và ước số thường dùng:

• Milliohm (mΩ): 1 mΩ = 0.001 Ω
• Kilohm (kΩ): 1 kΩ = 1000 Ω
• Megaohm (MΩ): 1 MΩ = 1000 kΩ = 1.000.000 Ω

Việc sử dụng các đơn vị này giúp biểu diễn giá trị điện trở một cách gọn gàng hơn, đặc biệt với các giá trị rất nhỏ hoặc rất lớn.

Định Luật Ohm và Công Thức Tính Điện Trở

Mối quan hệ giữa điện áp, dòng điện và điện trở trong một mạch điện được mô tả bởi Định luật Ohm, một trong những định luật cơ bản nhất của ngành điện. Định luật này phát biểu rằng điện áp (U) qua một điện trở tỷ lệ thuận với cường độ dòng điện (I) chạy qua nó, với hệ số tỷ lệ chính là giá trị điện trở (R).

Công thức của Định luật Ohm là:
U = I * R

Từ công thức này, chúng ta có thể suy ra công thức tính điện trở:
R = U / I

Trong đó:

• U: là hiệu điện thế (điện áp) đặt vào hai đầu điện trở, đo bằng Vôn (V).
• I: là cường độ dòng điện chạy qua điện trở, đo bằng Ampe (A).
• R: là giá trị điện trở, đo bằng Ohm (Ω).

Ví dụ: Nếu một điện trở được mắc vào nguồn điện 12V và đo được dòng điện chạy qua nó là 0.024A (hoặc 24mA), thì giá trị điện trở đó là R = 12V / 0.024A = 500 Ω.

Phân Loại Điện Trở Phổ Biến

Điện trở rất đa dạng về hình dạng, kích thước, và đặc tính. Chúng có thể được phân loại dựa trên nhiều tiêu chí khác nhau:

• Theo giá trị:
  • Điện trở cố định: Có giá trị được xác định sẵn khi sản xuất và không thay đổi trong quá trình sử dụng. Đây là loại phổ biến nhất.
  • Điện trở không cố định (Biến trở, Chiết áp): Có giá trị có thể điều chỉnh được bằng tay (xoay núm) hoặc tự động (ví dụ theo nhiệt độ, ánh sáng).
• Theo tính chất dẫn điện:
  • Điện trở tuyến tính: Giá trị điện trở không thay đổi đáng kể khi điện áp hoặc dòng điện thay đổi. Hầu hết các điện trở cố định thông thường thuộc loại này.
  • Điện trở phi tuyến tính: Giá trị điện trở thay đổi phụ thuộc vào điện áp, dòng điện hoặc các yếu tố vật lý khác. Ví dụ: Thermistor (điện trở nhiệt), Varistor (điện trở áp), Photoresistor (quang trở).
• Theo chức năng:
  • Điện trở nhiệt (Thermistor): Thay đổi giá trị theo nhiệt độ (PTC – hệ số dương, NTC – hệ số âm). Dùng làm cảm biến nhiệt hoặc bảo vệ quá nhiệt.
  • Điện trở nóng chảy (Fusible Resistor): Hoạt động như cầu chì, bị đứt mạch khi dòng điện vượt quá mức cho phép, bảo vệ các linh kiện khác.
  • Quang trở (Photoresistor/LDR – Light Dependent Resistor): Thay đổi giá trị theo cường độ ánh sáng chiếu vào. Dùng trong các mạch cảm biến ánh sáng.
• Theo cấu tạo và vật liệu: Điện trở cacbon, điện trở màng (kim loại, cacbon), điện trở dây quấn, điện trở film, điện trở bề mặt (SMD), v.v. Mỗi loại có đặc tính, độ chính xác và công suất khác nhau.

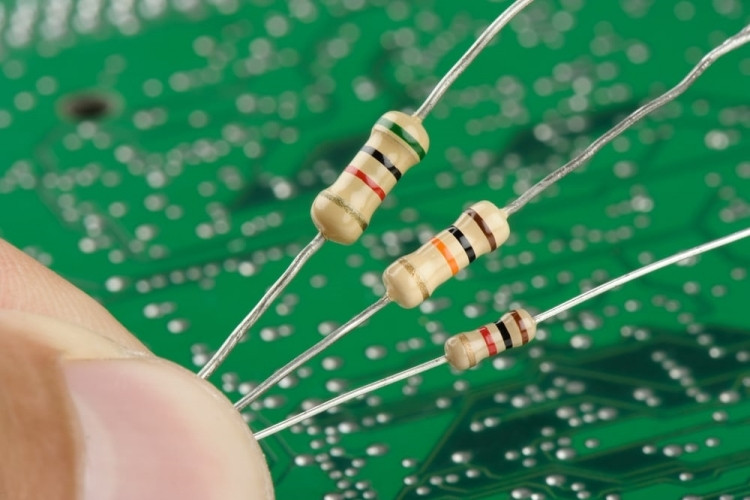

Minh họa sự đa dạng của các loại điện trở dựa trên cấu tạo và chức năng

Giải Mã Bảng Màu và Cách Đọc Giá Trị Điện Trở

Với các điện trở có kích thước nhỏ, việc in trực tiếp giá trị số lên thân linh kiện có thể khó đọc hoặc không khả thi. Thay vào đó, người ta sử dụng hệ thống các vạch màu được sơn trên thân điện trở để mã hóa giá trị, sai số và đôi khi là hệ số nhiệt độ. Đây là cách đọc giá trị điện trở phổ biến nhất đối với điện trở cố định.

Thông thường, điện trở có 4 hoặc 5 vạch màu.

• Đối với điện trở 4 vạch:
  • Vạch 1: Chữ số thứ nhất của giá trị.
  • Vạch 2: Chữ số thứ hai của giá trị.
  • Vạch 3: Hệ số nhân (số lượng số 0 đứng sau hai chữ số đầu).
  • Vạch 4: Sai số (dung sai).
• Đối với điện trở 5 hoặc 6 vạch (thường có độ chính xác cao hơn):
  • Vạch 1, 2, 3: Ba chữ số đầu của giá trị.
  • Vạch 4: Hệ số nhân.
  • Vạch 5: Sai số.
  • Vạch 6 (nếu có): Hệ số nhiệt độ.

Mỗi màu sắc tương ứng với một chữ số (từ 0 đến 9) hoặc một hệ số nhân, và các màu khác được dùng cho sai số.

Bảng tra cứu màu sắc để đọc giá trị điện trở 4 vạch và 5 vạch

Cách đọc là xác định vạch đầu tiên (thường là vạch gần một đầu hơn hoặc vạch màu bạc/vàng kim nằm riêng biệt chỉ sai số). Sau đó, tra bảng màu để xác định giá trị tương ứng với từng vạch.

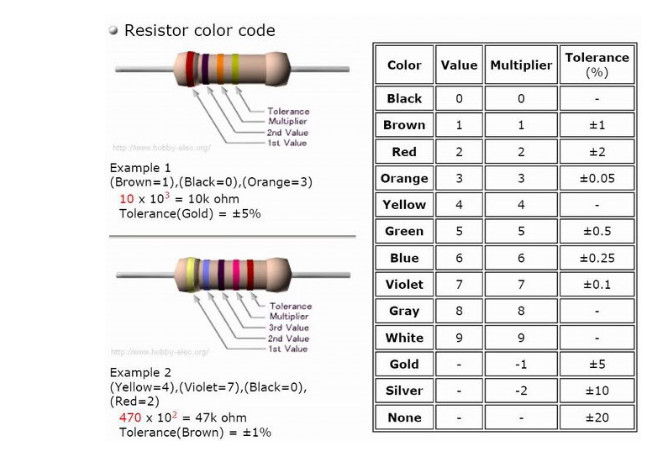

Chi tiết cách đọc giá trị và sai số từ các vòng màu trên thân điện trở

Ví dụ: Một điện trở 4 vạch có màu Đỏ – Tím – Cam – Vàng Kim.

• Đỏ (vạch 1) = 2
• Tím (vạch 2) = 7
• Cam (vạch 3) = x10^3 (nhân với 1000)
• Vàng Kim (vạch 4) = ±5% (sai số)
  Vậy giá trị điện trở là: 27 x 1000 Ω = 27000 Ω = 27 kΩ, với sai số ±5%.

Quy Ước Ký Hiệu Điện Trở Trên Sơ Đồ Nguyên Lý (Bổ Sung)

Ngoài ký hiệu hình răng cưa hoặc hình chữ nhật, trên một số sơ đồ nguyên lý hoặc tài liệu cũ, thân của ký hiệu điện trở có thể có thêm các vạch ngang/chéo để biểu thị công suất định mức của điện trở đó theo một quy ước nhất định. Mặc dù không còn phổ biến như xưa, nhưng việc biết quy ước này có thể hữu ích khi đọc các tài liệu cũ.

Ví dụ về các quy ước có thể gặp:

• Một vạch chéo (/): thường chỉ công suất 0.25W
• Một vạch ngang (-): thường chỉ công suất 0.5W
• Một vạch đứng (|): thường chỉ công suất 1.0W
  Và các ký hiệu khác cho các công suất lớn hơn.

Đối với việc ghi giá trị trên sơ đồ, nếu không có đơn vị đi kèm, quy ước thường là:

• Giá trị từ 1Ω đến 999Ω: ghi số trần (ví dụ: 470 = 470Ω).
• Giá trị từ 1kΩ đến 999kΩ: ghi số kèm chữ K (ví dụ: 2K2 = 2.2 kΩ, 470K = 470 kΩ).
• Giá trị từ 1MΩ trở lên: ghi số kèm chữ M (ví dụ: 1M = 1 MΩ, 4M7 = 4.7 MΩ).

Các Cách Mắc Điện Trở Trong Mạch Điện

Để đạt được giá trị điện trở mong muốn hoặc các đặc tính mạch khác, điện trở có thể được mắc nối tiếp, song song hoặc kết hợp cả hai cách.

Điện trở mắc nối tiếp

Khi các điện trở được mắc nối tiếp, chúng được nối liên tiếp nhau thành một hàng. Tổng điện trở tương đương của đoạn mạch mắc nối tiếp bằng tổng giá trị của các điện trở thành phần:
R_tổng = R1 + R2 + R3 + … + Rn

Dòng điện chạy qua tất cả các điện trở mắc nối tiếp là như nhau.

Điện trở mắc song song

Khi các điện trở được mắc song song, hai đầu của tất cả các điện trở đều được nối chung với nhau. Điện trở tương đương (Rtd) trong trường hợp này được tính bằng công thức nghịch đảo:
1/Rtd = 1/R1 + 1/R2 + 1/R3 + … + 1/Rn

Hoặc cho trường hợp 2 điện trở: Rtd = (R1 * R2) / (R1 + R2)

Sơ đồ mạch và công thức tính điện trở tương đương khi mắc song song

Điện áp đặt vào hai đầu mỗi điện trở mắc song song là như nhau và bằng điện áp đặt vào cả đoạn mạch.

Sơ đồ điện trở mắc hỗn hợp

Đây là sự kết hợp của cả mắc nối tiếp và song song. Việc tính toán điện trở tương đương đòi hỏi phải phân tích mạch thành các nhóm nối tiếp và song song nhỏ hơn, sau đó áp dụng các công thức tương ứng cho từng nhóm và tổng hợp lại.

Minh họa sơ đồ mắc điện trở hỗn hợp (nối tiếp và song song)

Mắc hỗn hợp giúp tạo ra các giá trị điện trở phức tạp hơn từ các linh kiện tiêu chuẩn, hoặc phân bố dòng điện/điện áp theo yêu cầu cụ thể của mạch.

Những Ứng Dụng Quan Trọng Của Điện Trở Trong Đời Sống và Kỹ Thuật

Điện trở xuất hiện trong hầu hết các thiết bị điện và điện tử mà chúng ta sử dụng hàng ngày. Các ứng dụng phổ biến nhất bao gồm:

• Hạn chế dòng điện: Đây là chức năng cơ bản nhất. Điện trở được đặt nối tiếp với một linh kiện khác (như đèn LED, transistor) để giới hạn dòng điện chạy qua nó, bảo vệ linh kiện khỏi bị hỏng do quá dòng.
• Phân chia điện áp: Sử dụng hai hoặc nhiều điện trở mắc nối tiếp để tạo ra các mức điện áp khác nhau từ một nguồn điện duy nhất. Đây là nguyên tắc hoạt động của mạch cầu phân áp.
• Phân cực cho bóng bán dẫn: Điện trở được sử dụng để thiết lập các mức điện áp và dòng điện hoạt động phù hợp (điểm phân cực) cho các linh kiện bán dẫn như transistor, giúp chúng hoạt động ổn định trong các chế độ khuếch đại hoặc chuyển mạch.
• Tham gia vào các mạch định thời/tạo dao động RC: Kết hợp với tụ điện, điện trở tạo thành mạch RC (Resistor-Capacitor). Thời gian nạp/xả của tụ điện phụ thuộc vào giá trị R và C, được ứng dụng trong các mạch tạo xung, định thời, hoặc lọc tín hiệu.
• Tạo nhiệt: Dựa trên hiệu ứng Joule-Lenz (dòng điện chạy qua điện trở sinh nhiệt), điện trở công suất lớn được dùng trong các thiết bị sưởi, máy sấy, bếp điện, mỏ hàn, v.v.

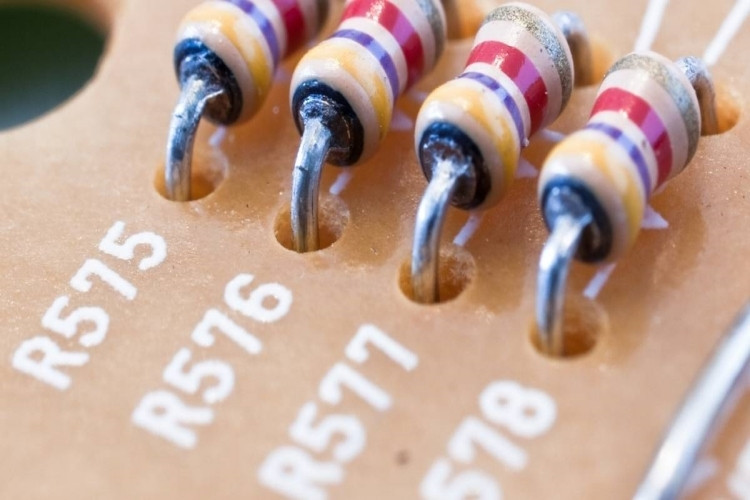

Ví dụ ứng dụng điện trở trong mạch phân áp hoặc các ứng dụng khác

Kết Luận

Hiểu biết về điện trở, bao gồm ký hiệu của điện trở trên sơ đồ mạch, đơn vị đo, cách xác định giá trị bằng bảng màu, các phương pháp mắc nối và ứng dụng, là kiến thức nền tảng không thể thiếu đối với bất kỳ ai theo đuổi lĩnh vực điện tử. Nắm vững những kiến thức này giúp bạn dễ dàng đọc hiểu các sơ đồ, tính toán mạch điện chính xác và lựa chọn được loại linh kiện phù hợp cho các dự án của mình. Với vai trò thiết yếu như vậy, điện trở chắc chắn sẽ còn đồng hành cùng chúng ta trong rất nhiều công nghệ và thiết bị điện tử trong tương lai.
