Module Điều Khiển Động Cơ BTS7960: Giải Pháp Mạnh Mẽ Cho Động Cơ DC

Trong thế giới điện tử và tự động hóa, việc điều khiển động cơ DC với hiệu suất cao và an toàn luôn là một thách thức. Module điều khiển động cơ BTS7960 chính là giải pháp lý tưởng cho nhu cầu này. Với khả năng điều khiển một động cơ DC công suất lớn, tích hợp IC BTS7960 mạnh mẽ và bộ đệm tín hiệu 74HC244, module này đảm bảo sự ổn định và bảo vệ cho vi điều khiển của bạn. Đây là lựa chọn tuyệt vời cho các dự án cần sức mạnh và độ tin cậy.

Module Điều Khiển Động Cơ BTS7960: Chi Tiết Thông Số Kỹ Thuật

Để vận hành hiệu quả, module BTS7960 được trang bị những thông số kỹ thuật ấn tượng:

• Nguồn cấp chính: Từ 6V đến 27V DC, cung cấp dải điện áp rộng phù hợp với nhiều ứng dụng.
• Dòng tải tối đa: Khả năng chịu tải lên tới 43A (với tải trở) hoặc 15A (với tải cảm), cho phép điều khiển các động cơ DC có công suất cao mà ít module khác có thể đáp ứng.
• Tín hiệu logic điều khiển: Hoạt động linh hoạt với tín hiệu từ 3.3V đến 5V DC, tương thích với hầu hết các loại vi điều khiển phổ biến như Arduino hay Raspberry Pi.
• Tần số điều khiển tối đa: Lên đến 25KHz, giúp việc điều khiển tốc độ động cơ mượt mà và chính xác thông qua phương pháp điều chế độ rộng xung (PWM).
• Bảo vệ thông minh:
  • Tự động tắt khi điện áp thấp: Thiết bị sẽ tự động ngắt hoạt động nếu điện áp nguồn xuống dưới 5.5VDC, tránh điều khiển động cơ trong điều kiện thiếu điện, gây hỏng hóc hoặc mất ổn định.
  • Bảo vệ quá nhiệt: IC BTS7960 tích hợp cảm biến nhiệt bên trong, tự động ngắt đầu ra khi phát hiện quá nhiệt, bảo vệ module khỏi hư hại.
• Kích thước nhỏ gọn: Với 40 x 50 x 12mm, module này dễ dàng tích hợp vào các không gian hạn chế trong các thiết kế của bạn.

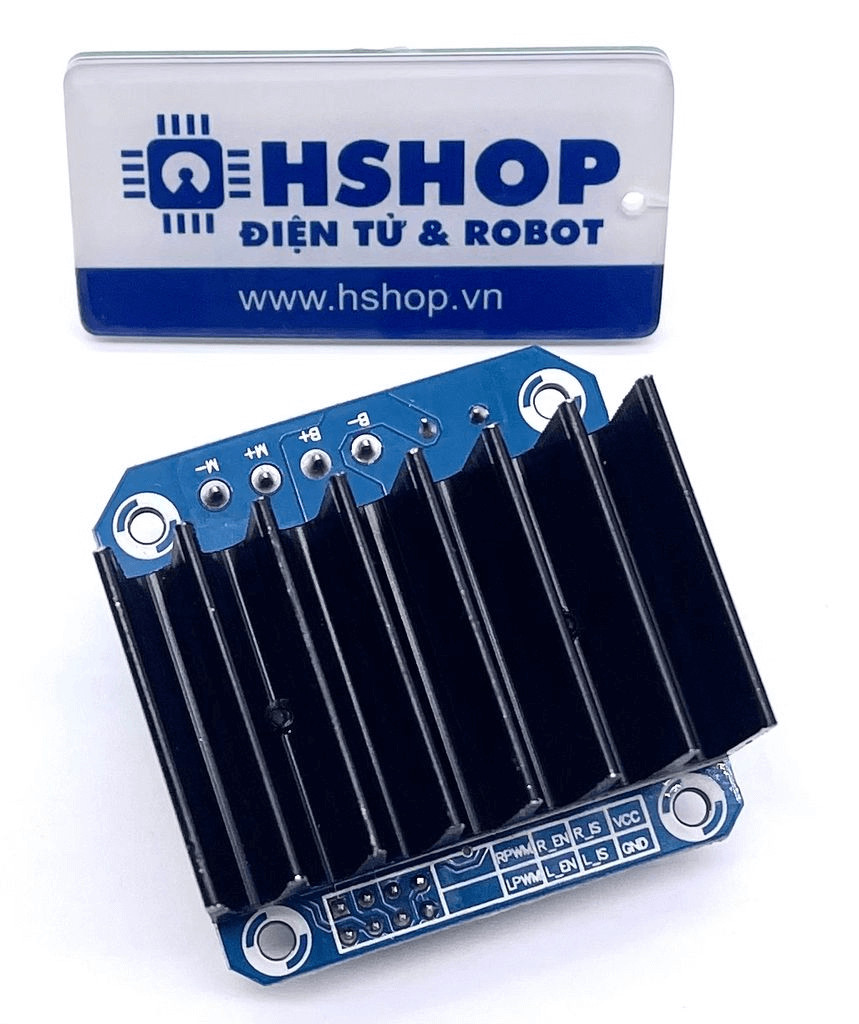

Module điều khiển động cơ DC BTS7960 công suất cao 43A với tản nhiệt

Sơ Đồ Chân và Hướng Dẫn Điều Khiển Chi Tiết

Để sử dụng module điều khiển động cơ BTS7960 hiệu quả, việc hiểu rõ chức năng từng chân là rất quan trọng:

• VCC: Chân cấp nguồn cho mức logic điều khiển (3.3V ~ 5V DC), dùng để cung cấp điện áp cho phần mạch điều khiển của module.
• GND: Chân đất chung cho toàn bộ module.
• R_EN và L_EN: Đây là hai chân cho phép (Enable) nửa cầu H phải (R_EN) và nửa cầu H trái (L_EN). Khi R_EN = 0, nửa cầu H phải bị vô hiệu hóa; khi R_EN = 1, nó được kích hoạt. Tương tự với L_EN. Để điều khiển tốc độ động cơ bằng PWM, bạn có thể nối chung hai chân này và cấp tín hiệu PWM vào.
• RPWM và LPWM: Hai chân này dùng để điều khiển chiều quay và cũng có thể điều khiển tốc độ động cơ.
  • RPWM = 1 và LPWM = 0: Động cơ quay thuận.
  • RPWM = 0 và LPWM = 1: Động cơ quay nghịch.
  • RPWM = 1 và LPWM = 1 hoặc RPWM = 0 và LPWM = 0: Động cơ dừng.
  • Trong các ứng dụng thông thường, bạn có thể nối RPWM và LPWM tới các chân GPIO của vi điều khiển (ví dụ, chân digital 2 và 3) để điều khiển chiều quay.
• R_IS và L_IS: Hai chân này được sử dụng kết hợp với điện trở để giới hạn dòng điện qua cầu H, một tính năng quan trọng để bảo vệ module và động cơ.

Với việc nối chân R_EN và L_EN chung rồi cấp tín hiệu PWM (ví dụ, từ chân digital 5) sẽ giúp bạn điều khiển tốc độ động cơ một cách mượt mà. Trong khi đó, việc điều khiển chiều quay được thực hiện thông qua RPWM và LPWM. Việc kết hợp các loại linh kiện khác như cảm biến tiệm cận pnp hay sơ đồ đấu dây encoder có thể giúp bạn xây dựng hệ thống điều khiển động cơ phức tạp hơn, từ điều khiển vị trí đến phản hồi tốc độ chính xác.

Ứng Dụng Nổi Bật Của Module BTS7960

Module điều khiển động cơ BTS7960 là một lựa chọn lý tưởng cho nhiều dự án từ cơ bản đến nâng cao, đặc biệt là những nơi cần điều khiển động cơ DC với dòng tải lớn. Các ứng dụng phổ biến bao gồm:

• Robot và xe điều khiển từ xa: Cung cấp khả năng điều khiển động cơ mạnh mẽ cho các robot di động, xe tự hành, hoặc xe điều khiển từ xa cần vượt địa hình phức tạp.
• Máy in 3D và máy CNC mini: Trong các hệ thống cần di chuyển trục X, Y, Z, module này có thể điều khiển các động cơ bước hoặc DC công suất lớn, đảm bảo độ chính xác và ổn định. Linhkien283 cũng cung cấp các [linh kiện cơ khí] chuyên dụng cho máy in 3D để tối ưu hiệu suất.
• Hệ thống tự động hóa công nghiệp: Điều khiển các băng tải nhỏ, cửa tự động, hoặc các cơ cấu chấp hành khác sử dụng động cơ DC.
• Dự án DIY công suất lớn: Từ các mô hình điều khiển phức tạp đến các thiết bị gia dụng tự động, BTS7960 mang lại hiệu năng cao và độ bền bỉ.

Điều quan trọng cần lưu ý là module này được thiết kế để điều khiển DUY NHẤT một động cơ DC. Đối với các hệ thống phức tạp hơn, có thể cần kết hợp nhiều module hoặc sử dụng các loại công tắc gạt 3 vị trí hoặc nút nhấn có đèn để kiểm soát các chức năng phụ trợ.

Kết Luận

Module điều khiển động cơ BTS7960 là một lựa chọn đáng giá cho những ai tìm kiếm một giải pháp mạnh mẽ, an toàn và dễ sử dụng để điều khiển động cơ DC. Với khả năng chịu dòng cao, tính năng bảo vệ tích hợp và khả năng tương thích với nhiều vi điều khiển, nó là công cụ không thể thiếu trong tủ đồ của các nhà sáng tạo và kỹ sư. Hãy khám phá ngay để nâng tầm các dự án điện tử của bạn!
