Máy Biến Áp: Trái Tim Của Mọi Hệ Thống Điện – Khám Phá Cấu Tạo và Nguyên Lý Hoạt Động

Trong thế giới hiện đại, điện năng đóng vai trò huyết mạch, duy trì mọi hoạt động từ sản xuất công nghiệp đến sinh hoạt gia đình. Nhưng làm thế nào mà dòng điện có thể truyền tải hàng trăm, thậm chí hàng ngàn cây số, rồi lại được điều chỉnh phù hợp với từng thiết bị? Câu trả lời nằm ở một thiết bị tưởng chừng đơn giản nhưng lại vô cùng quan trọng: máy biến áp. Hiểu rõ về máy biến áp không chỉ giúp chúng ta sử dụng điện an toàn, hiệu quả hơn mà còn mở ra cánh cửa kiến thức về cách vận hành của cả một hệ thống điện phức tạp. Bài viết này, được biên soạn bởi Linhkien283 – chuyên trang cung cấp linh kiện điện tử, máy in 3D và linh kiện cơ khí, sẽ cùng bạn đi sâu khám phá mọi ngóc ngách của thiết bị thiết yếu này.

1. Máy Biến Áp Là Gì? Định Nghĩa và Tầm Quan Trọng Trong Đời Sống Hiện Đại

Máy biến áp, hay còn được gọi là máy biến thế, thực chất là một thiết bị điện từ tĩnh hoạt động dựa trên nguyên lý cảm ứng điện từ. Nhiệm vụ chính của nó là biến đổi hệ thống điện áp xoay chiều từ một mức này sang một mức khác, nhưng đặc biệt là không làm thay đổi tần số của dòng điện. Điều này có nghĩa là, một máy biến áp có thể nhận vào dòng điện 220V và chuyển đổi thành 110V, hoặc ngược lại, mà vẫn giữ nguyên tần số 50Hz hay 60Hz tùy theo khu vực.

Quá trình biến đổi điện áp này chỉ thực hiện được khi dòng điện là xoay chiều hoặc dòng điện biến đổi xung. Chính vì vậy, máy biến áp không thể hoạt động với dòng điện một chiều (DC). Vai trò của máy biến áp là cực kỳ to lớn, đặc biệt trong hệ thống truyền tải và phân phối điện năng. Tưởng tượng xem, nếu không có máy biến áp, chúng ta sẽ không thể đưa điện từ các nhà máy sản xuất xa xôi về đến từng hộ gia đình mà không gặp phải tổn thất năng lượng khổng lồ.

Hơn thế nữa, máy biến áp còn được ứng dụng rộng rãi trong nhiều lĩnh vực khác. Trong công nghiệp, chúng là một phần không thể thiếu của các lò nung, máy hàn điện, hay thậm chí là các máy thử nghiệm điện. Trong đời sống sinh hoạt, những bộ sạc điện thoại, tivi, máy tính mà chúng ta sử dụng hàng ngày cũng chính là một dạng máy biến áp mini, giúp chuyển đổi điện áp 220V thành các mức điện áp thấp hơn như 12V hay 5V để phù hợp với thiết bị. Ngoài ra, máy biến áp còn xuất hiện trong các hệ thống năng lượng tái tạo như điện mặt trời, điện gió, giúp ổn định và tối ưu hóa dòng điện trước khi hòa vào lưới điện quốc gia. Một loại máy biến áp đặc biệt là máy biến áp tự ngẫu, nơi các cuộn dây sơ cấp và thứ cấp được nối điện với nhau, mang lại hiệu quả và ứng dụng riêng biệt trong một số hệ thống.

2. Giải Mã Cấu Tạo Bên Trong Máy Biến Áp: Từ Lõi Thép Đến Vỏ Máy

Dù có vẻ phức tạp, nhưng về cơ bản, mọi máy biến áp đều được cấu thành từ ba bộ phận chính không thể thiếu, cùng nhau tạo nên một cỗ máy vận hành trơn tru và hiệu quả. Đó là lõi thép, dây quấn và vỏ máy. Mỗi bộ phận đều có vai trò riêng biệt, kết hợp ăn ý để thực hiện chức năng biến đổi điện áp.

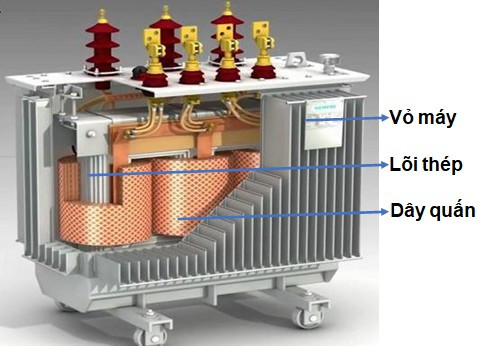

Cấu tạo chung của một máy biến áp điển hình, bao gồm lõi thép, dây quấn và vỏ bảo vệ bên ngoài.

2.1. Lõi Thép (Mạch Từ): Bộ Khung Vững Chắc

Lõi thép, còn được gọi là mạch từ, có thể xem như “xương sống” của máy biến áp. Nhiệm vụ chính của nó là dẫn từ thông, một yếu tố cực kỳ quan trọng trong nguyên lý hoạt động của thiết bị. Để đảm bảo khả năng dẫn từ tốt nhất, lõi thép được chế tạo từ các vật liệu dẫn từ hiệu quả cao. Thông thường, chúng được ghép từ vô số các lá thép kỹ thuật điện mỏng, có độ dày chỉ khoảng 0.3 – 0.5mm. Mỗi lá thép này đều được sơn một lớp cách điện mỏng ở bề mặt ngoài, nhằm giảm thiểu tổn thất năng lượng do dòng điện xoáy (dòng Foucault) gây ra.

Cấu trúc của lõi thép thường bao gồm hai phần chính: Trụ và Gông. Trụ là phần mà các cuộn dây sẽ được quấn quanh, trong khi Gông là phần nối liền giữa các trụ, tạo thành một mạch từ kín hoàn chỉnh, giúp từ thông luân chuyển một cách hiệu quả nhất. Sự tỉ mỉ trong việc chế tạo lõi thép quyết định rất lớn đến hiệu suất và độ bền của máy biến áp.

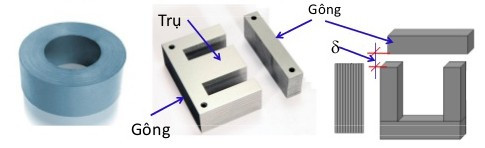

Hình ảnh minh họa cấu tạo của lõi thép máy biến áp, gồm các lá thép kỹ thuật điện ghép lại.

2.2. Dây Quấn Máy Biến Áp: Nơi Năng Lượng Chuyển Hóa

Nếu lõi thép là xương sống, thì dây quấn chính là “trái tim” tiếp nhận và truyền tải năng lượng của máy biến áp. Chúng có nhiệm vụ tiếp nhận năng lượng điện từ nguồn vào và cung cấp năng lượng đã được biến đổi đến tải tiêu thụ.

Dây quấn thường được làm từ vật liệu dẫn điện tốt như đồng hoặc nhôm, có tiết diện tròn hoặc chữ nhật tùy theo thiết kế và công suất của máy. Bên ngoài mỗi sợi dây đều được bọc một lớp cách điện chắc chắn, đảm bảo an toàn và ngăn ngừa hiện tượng ngắn mạch. Các vòng dây này được quấn chặt chẽ và lồng vào trụ thép của lõi từ. Đặc biệt, giữa các vòng dây, giữa các cuộn dây quấn và giữa cuộn dây với lõi thép đều có lớp cách điện riêng biệt.

Một máy biến áp thường có hai hoặc nhiều dây quấn, với số vòng dây khác nhau tùy thuộc vào mục đích sử dụng. Chúng ta phân loại dây quấn thành hai loại chính:

Dây quấn sơ cấp: Là cuộn dây nhận năng lượng từ nguồn điện lưới.
Dây quấn thứ cấp: Là cuộn dây cung cấp năng lượng đã biến đổi cho phụ tải.

Sự khác biệt về số vòng dây giữa cuộn sơ cấp và thứ cấp quyết định tính năng tăng áp hay hạ áp của máy. Nếu số vòng dây cuộn sơ cấp lớn hơn thứ cấp, đó là máy hạ áp (giảm điện áp). Ngược lại, nếu số vòng dây cuộn sơ cấp nhỏ hơn thứ cấp, đó là máy tăng áp (tăng điện áp). Ngoài ra, chúng ta còn có thể phân loại dây quấn thành dây quấn cao áp (nơi có điện áp cao) và dây quấn hạ áp (nơi có điện áp thấp hơn).

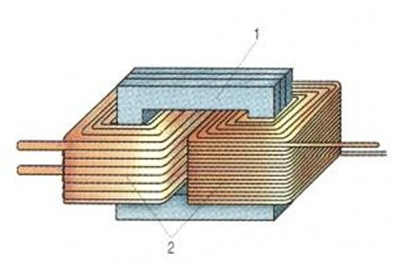

Hình ảnh chi tiết các cuộn dây quấn bằng đồng của máy biến áp, được cách điện cẩn thận.

Về cấu tạo, dây quấn được chia thành hai kiểu chính:

Dây quấn đồng tâm: Tiết diện ngang là những vòng tròn đồng tâm, bao gồm:
- Dây quấn hình trụ: Phổ biến cho cả cuộn hạ áp và cao áp.
- Dây quấn hình xoắn: Thường dùng cho cuộn hạ áp có nhiều sợi chập.
- Dây quấn hình xoắn ốc liên tục: Dành cho cuộn cao áp, với tiết diện dây dẫn hình chữ nhật.
Dây quấn xen kẽ: Các bánh dây cao áp và hạ áp được sắp xếp lần lượt xen kẽ nhau dọc theo trụ thép, giúp tối ưu hóa không gian và hiệu suất.

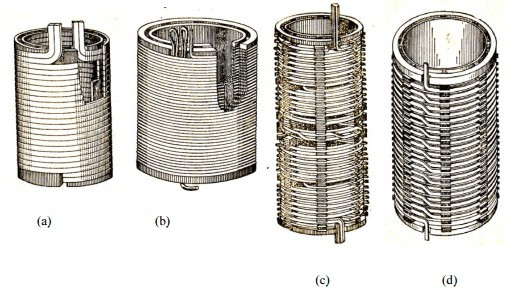

Sơ đồ minh họa các kiểu quấn dây khác nhau của máy biến áp: đồng tâm và xen kẽ.

2.3. Vỏ Máy Biến Áp: Lớp Giáp Bảo Vệ Toàn Diện

Vỏ máy biến áp có nhiệm vụ bao bọc và bảo vệ toàn bộ các bộ phận bên trong khỏi những tác động từ môi trường bên ngoài như bụi bẩn, ẩm ướt, va đập cơ học hay các yếu tố thời tiết khắc nghiệt. Tùy thuộc vào loại máy biến áp và môi trường sử dụng mà vỏ máy có thể được làm từ nhiều chất liệu khác nhau, phổ biến nhất là nhựa, gỗ, thép, gang hoặc tôn mỏng.

Vỏ máy biến áp thường gồm hai phần chính: thùng và nắp thùng. Trên nắp thùng là nơi tập trung nhiều bộ phận quan trọng khác, giúp máy vận hành an toàn và hiệu quả:

Sứ ra (cách điện): Các sứ cách điện giúp cách ly dây quấn cao áp và hạ áp với vỏ máy, ngăn ngừa rò rỉ điện.
Bình giãn dầu (bình dầu phụ): Đối với máy biến áp dầu, bình này có ống thủy tinh để người dùng có thể dễ dàng quan sát mức dầu bên trong. Dầu không chỉ làm mát mà còn cách điện cho các bộ phận.
Ống bảo hiểm: Một ống thép hình trụ nghiêng, một đầu nối với thùng và đầu kia được bịt kín bằng đĩa thủy tinh. Trong trường hợp áp suất bên trong thùng tăng đột ngột (do sự cố hoặc quá nhiệt), đĩa thủy tinh sẽ vỡ ra, cho phép dầu thoát ra ngoài, bảo vệ máy biến áp khỏi hư hỏng nghiêm trọng.
Lỗ nhỏ đặt nhiệt kế: Dùng để theo dõi nhiệt độ của dầu hoặc cuộn dây, đảm bảo máy hoạt động trong giới hạn an toàn.
Rơle hơi: Một thiết bị bảo vệ tự động, phát hiện sự cố bên trong máy biến áp (như sự cố hồ quang, quá nhiệt) và ngắt điện để ngăn chặn thiệt hại lớn hơn.
Bộ truyền động cầu dao đổi nối: Dùng để điều chỉnh các đầu điện áp của dây quấn cao áp, cho phép điều chỉnh điện áp đầu ra theo yêu cầu.

Tất cả những chi tiết này, dù nhỏ nhất, đều đóng góp vào sự an toàn, độ bền và hiệu suất của máy biến áp, biến nó thành một thiết bị đáng tin cậy trong mọi hệ thống điện.

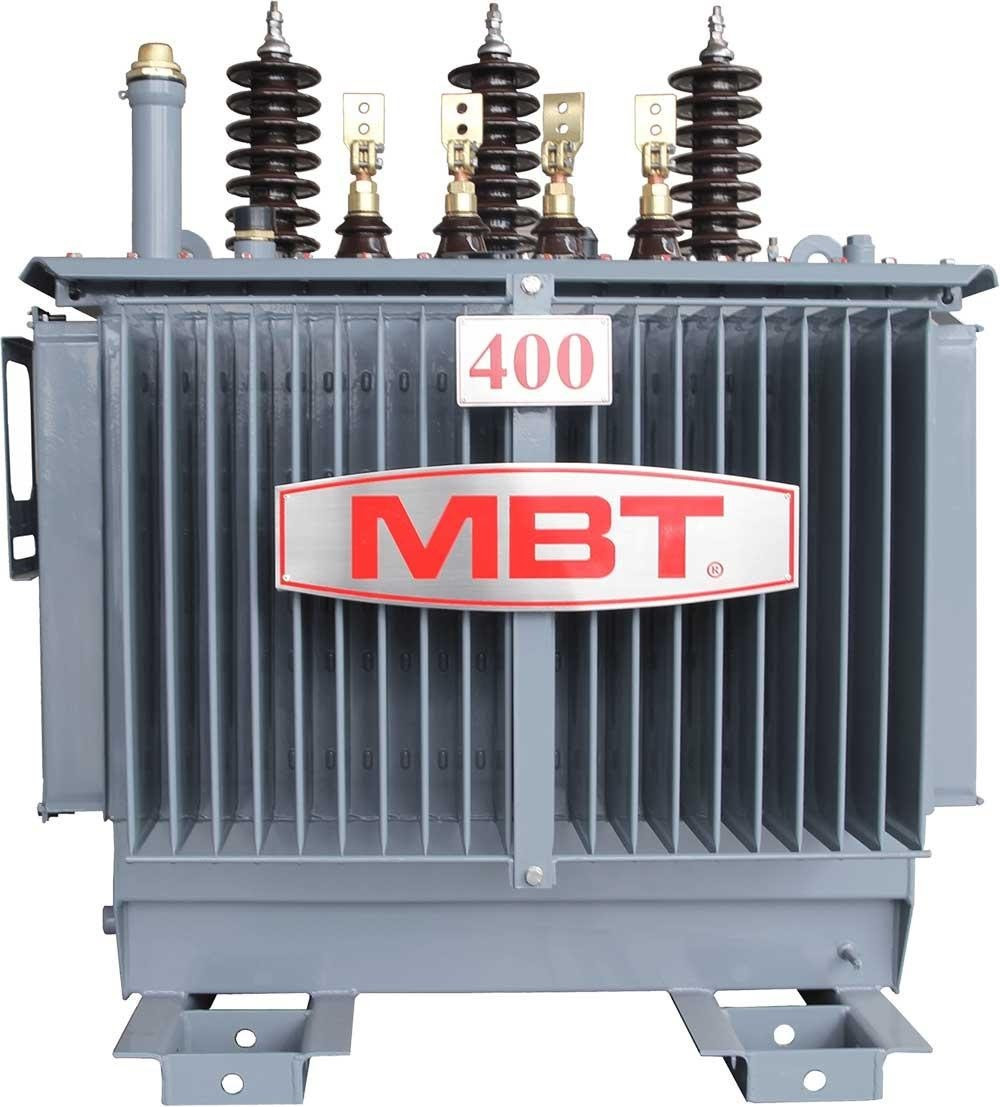

Máy biến áp 3 pha vỏ thép của MBT, thể hiện lớp vỏ bảo vệ chắc chắn bên ngoài.

3. Công Dụng Tuyệt Vời Của Máy Biến Áp: Không Thể Thiếu Trong Mọi Ngành Công Nghiệp

Máy biến áp không chỉ là một thiết bị điện đơn thuần; nó là nhân tố cốt lõi đảm bảo sự ổn định và hiệu quả của toàn bộ hệ thống điện toàn cầu. Công dụng chính và nổi bật nhất của máy biến áp là khả năng tăng điện áp từ các nhà máy phát điện lên mức rất cao trước khi truyền tải qua các đường dây điện dài, sau đó lại giảm điện áp xuống mức phù hợp ở cuối đường dây để cung cấp cho người tiêu dùng hoặc các nhà máy, xí nghiệp.

Việc tăng điện áp trước khi truyền tải có ý nghĩa vô cùng quan trọng. Nó giúp giảm đáng kể tổn thất điện năng trên đường dây, bởi vì khi điện áp tăng, cường độ dòng điện sẽ giảm xuống, từ đó giảm thiểu lượng nhiệt hao phí. Ngược lại, việc hạ áp ở điểm cuối đường dây đảm bảo rằng điện áp đến tay người dùng an toàn và tương thích với các thiết bị điện gia dụng, công nghiệp.

Ngoài vai trò trọng yếu trong truyền tải điện năng, máy biến áp còn được ứng dụng rộng rãi trong nhiều lĩnh vực khác:

Trong công nghiệp: Máy biến áp là một phần không thể thiếu trong các lò nung công suất lớn, máy hàn điện công nghiệp, giúp cung cấp dòng điện và điện áp phù hợp cho quá trình sản xuất. Chúng đảm bảo các dây chuyền sản xuất không bị gián đoạn và giảm nguy cơ hư hỏng máy móc do điện áp không ổn định.
Trong dân dụng: Như đã đề cập, máy biến áp nhỏ gọn được tích hợp trong các bộ chuyển đổi nguồn của thiết bị điện tử như điện thoại, máy tính, tivi. Ngoài ra, các bộ ổn áp gia đình cũng là một dạng máy biến áp tự ngẫu, giúp ổn định điện áp đầu ra khi điện lưới không ổn định, bảo vệ các thiết bị điện trong nhà.
Trong năng lượng tái tạo: Với sự phát triển của điện mặt trời và điện gió, máy biến áp tăng áp được sử dụng để nâng điện áp từ pin mặt trời hoặc tuabin gió trước khi hòa vào lưới điện quốc gia. Điều này giúp tận dụng tối đa công suất tạo ra và duy trì dòng điện đầu ra ổn định.
Trong lĩnh vực y tế và phòng sạch: Các loại máy biến áp cách ly đặc biệt được sử dụng để đảm bảo an toàn tuyệt đối cho thiết bị và bệnh nhân, loại bỏ nguy cơ giật điện và nhiễu sóng.

Có thể thấy, máy biến áp không chỉ là một thiết bị đơn lẻ mà là một mắt xích không thể thiếu, góp phần vào sự vận hành trơn tru của mọi ngành công nghiệp và tiện ích sinh hoạt hàng ngày.

4. Nguyên Lý Hoạt Động Của Máy Biến Áp: Sức Mạnh Từ Cảm Ứng Điện Từ

Nguyên lý hoạt động của máy biến áp có vẻ phức tạp, nhưng thực chất lại dựa trên hai hiện tượng vật lý cơ bản, quen thuộc trong điện học:

Dòng điện chạy qua dây dẫn tạo ra từ trường: Khi có dòng điện chạy qua một cuộn dây, nó sẽ tạo ra một từ trường xung quanh cuộn dây đó.
Sự biến thiên từ thông trong cuộn dây tạo ra một hiệu điện thế cảm ứng (hiện tượng cảm ứng điện từ): Nếu một từ trường biến đổi xuyên qua một cuộn dây, một dòng điện cảm ứng và hiệu điện thế sẽ được sinh ra trong cuộn dây đó.

Với một máy biến áp, ta có hai cuộn dây, thường gọi là N1 (sơ cấp) và N2 (thứ cấp), được quấn chung trên một lõi thép khép kín. Khi chúng ta đặt một điện áp xoay chiều U1 vào cuộn dây N1, một dòng điện xoay chiều I1 sẽ chạy qua cuộn dây này. Dòng điện I1 này tạo ra một từ trường biến thiên trong lõi thép.

Bởi vì lõi thép là mạch từ khép kín, từ trường biến thiên này sẽ móc vòng qua cả hai cuộn N1 và N2. Sự biến thiên từ thông này, theo nguyên lý cảm ứng điện từ, sẽ cảm ứng một hiệu điện thế và tạo ra một dòng điện I2 trên cuộn dây N2. Nếu cuộn dây N2 được nối với một tải tiêu thụ, một dòng điện I2 với điện áp U2 sẽ xuất hiện ở đầu ra.

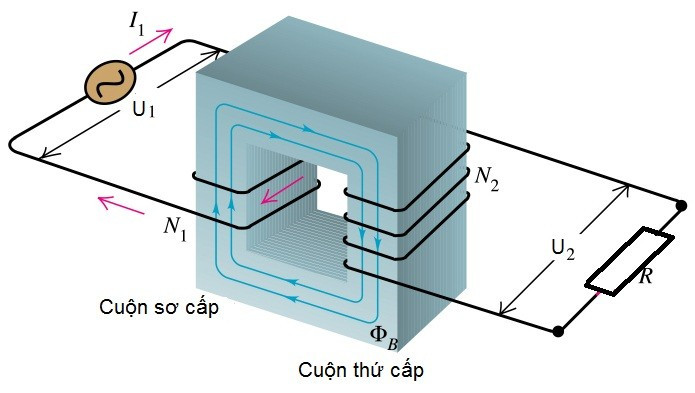

Sơ đồ nguyên lý hoạt động của máy biến áp, minh họa dòng điện và từ trường cảm ứng.

Như vậy, năng lượng của dòng điện xoay chiều đã được truyền từ cuộn dây sơ cấp (N1) sang cuộn dây thứ cấp (N2) thông qua từ trường biến thiên trong lõi thép, mà không có sự tiếp xúc điện trực tiếp giữa hai cuộn dây (trừ trường hợp máy biến áp tự ngẫu). Tỷ lệ giữa điện áp U1 và U2, cũng như dòng điện I1 và I2, sẽ phụ thuộc trực tiếp vào tỷ lệ số vòng dây của cuộn N1 và N2. Đây chính là “phép màu” giúp máy biến áp thực hiện chức năng tăng hoặc giảm điện áp một cách hiệu quả và an toàn.

5. Đa Dạng Các Loại Máy Biến Áp Trên Thị Trường

Thế giới của máy biến áp phong phú hơn nhiều so với những gì chúng ta tưởng tượng. Để đáp ứng nhu cầu đa dạng của các ngành công nghiệp và ứng dụng khác nhau, máy biến áp được phân loại dựa trên nhiều tiêu chí khác nhau. Điều này giúp người dùng dễ dàng lựa chọn loại máy phù hợp nhất cho mục đích sử dụng cụ thể.

Một số cách phân loại phổ biến bao gồm:

Phân loại theo cấu tạo:
- Máy biến áp 1 pha: Thường được sử dụng trong các hộ gia đình hoặc các hệ thống điện nhỏ, yêu cầu công suất thấp hơn.
- Máy biến áp 3 pha: Là loại máy biến áp phổ biến nhất trong các hệ thống công nghiệp, nhà máy và truyền tải điện năng quy mô lớn, do khả năng vận hành hiệu quả và cân bằng tải tốt hơn.
Phân loại theo chức năng:
- Máy biến áp tăng áp: Dùng để nâng điện áp lên cao, thường thấy ở đầu nguồn phát điện để giảm tổn thất khi truyền tải đi xa.
- Máy biến áp hạ áp: Có nhiệm vụ giảm điện áp xuống mức phù hợp với các thiết bị tiêu thụ, phổ biến ở cuối các đường dây truyền tải, trong các khu dân cư và nhà máy.
Phân loại theo công dụng:
- Máy biến áp thí nghiệm: Được thiết kế đặc biệt cho các mục đích kiểm tra, thử nghiệm điện áp cao hoặc dòng điện lớn trong phòng thí nghiệm.
- Máy biến áp đo lường: Là một phần của hệ thống đo lường điện, giúp chuyển đổi điện áp hoặc dòng điện xuống mức an toàn và phù hợp với các thiết bị đo.
- Máy biến áp tự ngẫu: Cuộn sơ cấp và thứ cấp có chung một phần cuộn dây, giúp tiết kiệm vật liệu nhưng không cung cấp cách ly điện hoàn toàn.
- Máy biến áp hàn: Cung cấp dòng điện lớn, điện áp thấp chuyên dụng cho các ứng dụng hàn điện.
Phân loại theo cách thức cách điện và làm mát:
- Máy biến áp dầu: Cuộn dây và lõi thép được ngâm trong dầu cách điện (thường là dầu khoáng) để làm mát và tăng cường khả năng cách điện. Loại này phổ biến trong các trạm biến áp lớn.
- Máy biến áp khô: Không sử dụng dầu mà dùng không khí hoặc các vật liệu cách điện rắn khác để làm mát. Thường được sử dụng trong các tòa nhà, khu vực cần an toàn cao về cháy nổ hoặc nơi môi trường khắc nghiệt.

Mỗi loại máy biến áp đều có những ưu và nhược điểm riêng, cùng với phạm vi ứng dụng đặc thù. Việc lựa chọn đúng loại máy biến áp không chỉ đảm bảo hiệu quả vận hành mà còn tối ưu hóa chi phí và đảm bảo an toàn cho toàn bộ hệ thống.

6. Lời Khuyên Chọn Mua Máy Biến Áp Phù Hợp Tại Linhkien283

Máy biến áp, với vai trò không thể thay thế trong mọi hệ thống điện, là một khoản đầu tư quan trọng. Việc lựa chọn một chiếc máy biến áp không chỉ dừng lại ở việc hiểu cấu tạo hay nguyên lý hoạt động, mà còn là tìm kiếm sản phẩm chất lượng, đáng tin cậy, phù hợp với nhu cầu sử dụng cụ thể của bạn. Một máy biến áp chất lượng tốt sẽ đảm bảo hiệu suất ổn định, giảm thiểu tổn thất năng lượng và kéo dài tuổi thọ thiết bị.

Tại Linhkien283, chúng tôi hiểu rõ tầm quan trọng của việc cung cấp các linh kiện điện, điện tử chất lượng cao. Với kinh nghiệm lâu năm trong lĩnh vực linh kiện các loại, máy in 3D và linh kiện cơ khí, chúng tôi tự tin mang đến cho khách hàng những thông tin hữu ích và sản phẩm đáng tin cậy. Khi có nhu cầu về máy biến áp ba pha hay bất kỳ linh kiện điện tử nào, hãy ưu tiên tìm hiểu kỹ về thông số kỹ thuật, công suất, và đặc biệt là nguồn gốc xuất xứ của sản phẩm.

Hãy nhớ rằng, một máy biến áp phù hợp là máy có công suất đủ dùng, hiệu suất cao, và được sản xuất bởi thương hiệu uy tín. Đừng ngần ngại tìm kiếm sự tư vấn từ các chuyên gia hoặc nhà cung cấp đáng tin cậy để đưa ra quyết định mua hàng sáng suốt nhất. Điều này không chỉ giúp bạn tối ưu hóa hệ thống điện của mình mà còn đảm bảo an toàn tối đa trong quá trình vận hành.
