Máy Biến Áp Ba Pha: Cấu Tạo, Nguyên Lý Hoạt Động và Ứng Dụng Chi Tiết

Máy biến áp ba pha là một thiết bị không thể thiếu trong hệ thống điện hiện đại, đặc biệt là trong lĩnh vực công nghiệp và truyền tải điện năng quy mô lớn. Vai trò chính của nó là điều chỉnh mức điện áp, có thể tăng hoặc giảm, sao cho phù hợp với yêu cầu sử dụng của các thiết bị hoặc hệ thống lưới điện. Nhờ có máy biến áp ba pha, điện năng có thể được truyền đi xa với hiệu quả cao và phân phối đến người tiêu dùng một cách an toàn. Thiết bị này thường được lắp đặt tại những nơi cần tiêu thụ nguồn năng lượng điện lớn, như các nhà máy sản xuất, hệ thống trạm biến áp, xí nghiệp công nghiệp hay các tòa nhà cao tầng.

Máy Biến Áp Ba Pha Là Gì?

Máy biến áp ba pha là một loại máy điện từ tĩnh, hoạt động dựa trên nguyên lý cảm ứng điện từ của Faraday. Chức năng cơ bản của nó là truyền tải năng lượng điện hoặc tín hiệu điện xoay chiều giữa các mạch điện với nhau mà không làm thay đổi tần số.

Thiết bị này đóng vai trò cực kỳ quan trọng trong toàn bộ hệ thống truyền tải và phân phối điện năng. Máy biến áp ba pha đặc biệt phổ biến trong các ứng dụng công nghiệp, từ việc tạo ra năng lượng ở nhà máy phát điện, truyền tải qua các đường dây cao thế, đến phân phối điện năng đến các khu vực tiêu thụ lớn như khu công nghiệp, trung tâm thương mại, hay khu dân cư mật độ cao (chung cư, cao ốc).

So với máy biến áp một pha, máy biến áp ba pha thường được ưu tiên sử dụng hơn cho các tải lớn và hệ thống điện quy mô công nghiệp do hiệu quả và khả năng đáp ứng yêu cầu năng lượng cao hơn.

Cấu Tạo Chính Của Máy Biến Áp Ba Pha

Để hoạt động hiệu quả dựa trên nguyên lý cảm ứng điện từ, máy biến áp ba pha có cấu tạo gồm ba bộ phận chính: lõi thép, dây quấn ba pha và vỏ máy. Mỗi bộ phận đảm nhận một chức năng riêng biệt, góp phần vào hoạt động chung của thiết bị.

Lõi Thép

Lõi thép là bộ phận cốt lõi, tạo thành đường dẫn từ thông cho máy biến áp. Lõi thép của máy biến áp ba pha thường có ba trụ để quấn dây và các gông từ để khép kín mạch từ. Cấu tạo của lõi thép là sự ghép lại từ nhiều lá thép kỹ thuật điện mỏng, mỗi lá được phủ một lớp cách điện để giảm tổn hao năng lượng do dòng Foucault (dòng điện xoáy). Các lá thép này được ghép với nhau một cách cẩn thận để tạo thành các trụ và gông theo thiết kế.
Sơ đồ cấu trúc máy biến áp ba pha điển hình

Cuộn Dây (Dây Quấn)

Hệ thống cuộn dây của máy biến áp ba pha bao gồm các cuộn dây sơ cấp (nối với nguồn điện vào) và cuộn dây thứ cấp (nối với tải tiêu thụ). Các cuộn dây hạ áp, đặc biệt là các máy công suất lớn, thường được làm bằng đồng lá thay vì dây tròn. Việc sử dụng đồng lá giúp giảm đáng kể tổn thất năng lượng do dòng Foucault trong cuộn dây, đồng thời tăng cường khả năng chịu đựng các sự cố ngắn mạch, bảo vệ máy biến áp.

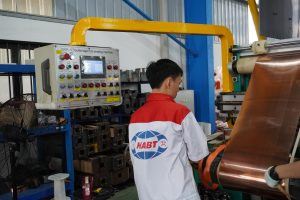

Hình ảnh cuộn dây máy biến áp ba pha đang trong quá trình gia côngQuá trình gia công các cuộn dây hiện nay được thực hiện trên các thiết bị máy móc hiện đại, cho phép tối ưu hóa việc sử dụng vật liệu, đảm bảo chất lượng ổn định và độ chính xác cao của sản phẩm cuối cùng.

Vỏ Máy

Vỏ máy biến áp ba pha, hay còn gọi là thùng máy, thường được chế tạo từ vật liệu thép. Vỏ máy không chỉ có chức năng bảo vệ các bộ phận bên trong (lõi thép, cuộn dây) khỏi các tác động vật lý từ môi trường bên ngoài, mà còn được thiết kế để chịu được sự giãn nở của dầu cách điện (đối với máy biến áp dầu) trong quá trình vận hành khi nhiệt độ tăng lên.

Thiết kế vỏ máy cũng thường tích hợp các bộ phận tản nhiệt như cánh tản nhiệt hoặc ống tản nhiệt để giúp giải phóng nhiệt lượng sinh ra trong quá trình máy hoạt động, duy trì nhiệt độ ổn định.

Nguyên Lý Hoạt Động Cơ Bản Của Máy Biến Áp Ba Pha

Nguyên lý làm việc của máy biến áp ba pha dựa trên hiện tượng cảm ứng điện từ. Khi đặt một điện áp xoay chiều vào cuộn dây sơ cấp, dòng điện xoay chiều chạy qua cuộn dây này sẽ tạo ra một từ trường biến thiên trong lõi thép.

Từ trường biến thiên này chạy trong lõi thép kín và xuyên qua các cuộn dây thứ cấp. Theo định luật cảm ứng điện từ Faraday, từ trường biến thiên trong lõi thép sẽ cảm ứng một sức điện động (điện áp) trong các cuộn dây thứ cấp. Mức điện áp cảm ứng này tỉ lệ thuận với số vòng dây của cuộn thứ cấp và tốc độ biến thiên của từ thông.

Sự thay đổi điện áp giữa cuộn sơ cấp và thứ cấp được quyết định bởi tỉ số giữa số vòng dây của hai cuộn. Nếu số vòng dây thứ cấp lớn hơn sơ cấp, máy là máy tăng áp. Ngược lại, nếu số vòng dây thứ cấp ít hơn sơ cấp, máy là máy hạ áp. Quá trình này diễn ra hiệu quả nhờ lõi thép dẫn từ tốt, giúp hầu hết từ thông do cuộn sơ cấp tạo ra đều đi qua cuộn thứ cấp.

Phân Loại Các Loại Máy Biến Áp Ba Pha Phổ Biến

Trên thị trường hiện nay có nhiều loại máy biến áp ba pha khác nhau, được phân loại chủ yếu dựa vào phương pháp cách điện và làm mát. Ba loại phổ biến nhất là máy biến áp kiểu hở, máy biến áp kiểu kín và máy biến áp khô.

Máy Biến Áp Ba Pha Kiểu Hở

Loại máy biến áp này sử dụng dầu cách điện và được làm mát thông qua bình dầu phụ và các cánh tản nhiệt thường có dạng nan quạt. Bình dầu phụ có chức năng chứa lượng dầu dự trữ và cho phép dầu giãn nở khi nhiệt độ tăng, đồng thời hạn chế sự tiếp xúc trực tiếp của dầu với không khí bên ngoài, giảm thiểu quá trình oxy hóa dầu.

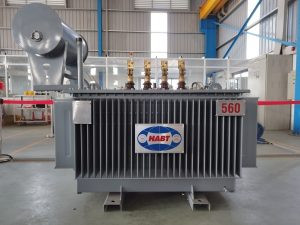

Máy biến áp ba pha kiểu hở với bình dầu phụĐiểm đặc trưng để phân biệt máy biến áp kiểu hở với kiểu kín chính là sự hiện diện của bình dầu phụ.

Máy Biến Áp Ba Pha Kiểu Kín

Máy biến áp ba pha kiểu kín cũng sử dụng dầu cách điện nhưng không có bình dầu phụ. Thay vào đó, vỏ máy được thiết kế với các cánh tản nhiệt có khả năng giãn nở. Khi nhiệt độ của dầu trong thùng máy tăng lên do quá trình vận hành, các cánh này sẽ tự động giãn nở ra để chứa lượng dầu tăng thêm. Không khí hoặc quạt gió có thể thổi trực tiếp qua bề mặt của các cánh giãn nở này để tăng hiệu quả giải nhiệt cho máy.

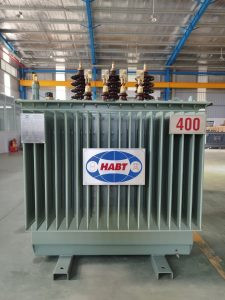

Máy biến áp ba pha kiểu kín với cánh tản nhiệtKiểu kín giúp dầu ít tiếp xúc với môi trường hơn so với kiểu hở.

Máy Biến Áp Ba Pha Khô (Máy Biến Áp Nhựa Đúc)

Máy biến áp khô là loại không sử dụng dầu cách điện mà các cuộn dây được bọc kín trong một khối nhựa epoxy cứng cáp. Thay vì ngâm trong dầu, cuộn dây và lõi từ của máy biến áp khô chịu áp lực và được làm mát chủ yếu bằng không khí xung quanh.

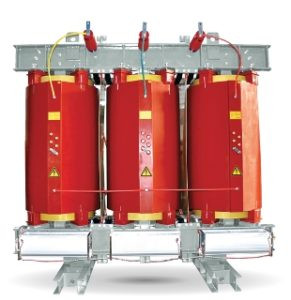

Máy biến áp ba pha loại khô với cuộn dây bọc nhựa epoxyLoại máy biến áp này được phát triển để khắc phục một số nhược điểm của máy biến áp dầu, đặc biệt phù hợp cho việc lắp đặt trong các điều kiện môi trường đặc biệt hoặc nhạy cảm như nơi có nguy cơ cháy nổ cao, môi trường ô nhiễm nặng, độ ẩm không khí rất cao (trên 95%) hoặc nhiệt độ môi trường xuống rất thấp (tới -25°C). Sự an toàn về cháy nổ là ưu điểm nổi bật của máy biến áp khô.

Ứng Dụng và Lợi Ích Quan Trọng Của Máy Biến Áp Ba Pha

Máy biến áp ba pha có phạm vi ứng dụng rất rộng rãi, đặc biệt trong các hệ thống điện đòi hỏi nguồn năng lượng lớn và ổn định.

• Truyền tải và Phân phối Điện năng: Đây là ứng dụng cốt lõi nhất. Máy biến áp được sử dụng tại các trạm biến áp để tăng điện áp lên rất cao (từ trung thế lên cao thế hoặc siêu cao thế) để truyền tải điện năng đi xa trên các đường dây tải điện, giảm thiểu tổn hao. Tại các trạm cuối nguồn, chúng lại được dùng để hạ điện áp xuống mức trung thế rồi hạ thế để phân phối đến các khu công nghiệp, đô thị, khu dân cư.
• Phục vụ Sản xuất Công nghiệp và Dân dụng: Tại các nhà máy, xí nghiệp, chung cư, bệnh viện, trường học… máy biến áp ba pha hạ điện áp từ lưới phân phối (trung thế hoặc hạ thế) xuống mức điện áp sử dụng phù hợp cho các thiết bị và hệ thống điện trong tòa nhà hoặc khu vực đó.
• Khởi động Động cơ Công suất Lớn: Trong một số trường hợp, máy biến áp tự ngẫu ba pha được sử dụng để giảm điện áp khi khởi động các động cơ điện ba pha có công suất lớn, giúp giảm dòng khởi động đột ngột, bảo vệ động cơ và lưới điện.

Ngoài ra, máy biến áp ba pha còn mang lại nhiều lợi ích thiết thực:

• Tiết kiệm Điện năng: Bằng cách cho phép truyền tải điện ở điện áp cao và hạ áp tại điểm tiêu thụ, máy biến áp giúp giảm tổn thất năng lượng trên đường dây tải điện.
• Bảo vệ Thiết bị Điện: Cung cấp điện áp ổn định ở mức phù hợp, giúp các thiết bị sử dụng điện hoạt động đúng công suất, tăng tuổi thọ và giảm thiểu nguy cơ cháy nổ, hư hỏng do điện áp không phù hợp.
• Đảm bảo An toàn Hệ Thống: Góp phần duy trì sự ổn định của lưới điện, giảm thiểu các sự cố do biến động điện áp.

Tóm lại, máy biến áp ba pha là một mắt xích quan trọng trong chuỗi cung ứng điện năng, đảm bảo dòng chảy năng lượng thông suốt, hiệu quả và an toàn từ nơi sản xuất đến nơi tiêu thụ, là nền tảng cho sự phát triển của công nghiệp và cuộc sống hiện đại.
