Khám Phá Mạch Điện 3 Pha 3 Dây Ud 380V: Nền Tảng Cho Hệ Thống Công Nghiệp Hiện Đại

Trong bối cảnh công nghiệp và sản xuất tại Việt Nam ngày càng phát triển, hệ thống điện 3 pha đóng vai trò xương sống, đảm bảo mọi hoạt động diễn ra liên tục và hiệu quả. Đặc biệt, mạch điện 3 pha 3 dây Ud 380V là một khái niệm không thể thiếu đối với bất kỳ ai làm việc trong lĩnh vực điện, cơ khí hay tự động hóa. Từ các nhà máy lớn đến xưởng sản xuất nhỏ, việc hiểu rõ về cấu tạo, nguyên lý và ưu điểm của hệ thống này sẽ giúp tối ưu hóa vận hành, đảm bảo an toàn và tiết kiệm năng lượng đáng kể. Bài viết này sẽ cùng bạn đi sâu tìm hiểu về mạch điện 3 pha 3 dây với điện áp dây tiêu chuẩn 380V tại Việt Nam, từ đó có cái nhìn toàn diện hơn về ứng dụng quan trọng của nó.

1. Mạch Điện 3 Pha 3 Dây Ud 380V: Cơ Bản Và Ứng Dụng

Điện 3 pha là hệ thống cung cấp năng lượng điện xoay chiều gồm ba dòng điện xoay chiều có cùng biên độ, tần số nhưng lệch pha nhau 120 độ điện. Tại Việt Nam, điện áp dây (Ud) chuẩn cho hệ thống 3 pha thường là 380V, đây là giá trị hiệu dụng đo được giữa hai dây pha bất kỳ.

Khác với hệ thống 3 pha 4 dây có thêm dây trung tính, mạch điện 3 pha 3 dây thường được sử dụng cho các tải thuần 3 pha như động cơ điện, lò nung công nghiệp, hoặc các thiết bị không cần dây trung tính. Dây trung tính chỉ phát sinh khi nguồn được đấu hình sao và điểm trung tính đó được lấy ra. Trong trường hợp nối tam giác, hoặc nối sao nhưng không lấy dây trung tính, chúng ta sẽ có hệ thống 3 pha 3 dây. Điều này giúp đơn giản hóa hệ thống dây dẫn, phù hợp với nhiều ứng dụng công suất lớn.

Cần lưu ý rằng các quốc gia khác nhau có thể sử dụng các giá trị điện áp 3 pha khác nhau: ví dụ, Mỹ thường dùng 220V/3F, Nhật Bản là 200V/3F. Việc nắm rõ tiêu chuẩn điện áp của từng khu vực là cực kỳ quan trọng để đảm bảo tính tương thích và an toàn cho thiết bị.

2. Cấu Tạo và Nguyên Lý Hoạt Động Của Mạch Điện 3 Pha

Mạch điện 3 pha, dù là 3 dây hay 4 dây, đều bao gồm ba thành phần cơ bản: Nguồn điện, đường dây dẫn và Tải tiêu thụ.

• Nguồn điện 3 pha: Được tạo ra từ máy phát điện 3 pha. Cấu tạo máy phát gồm hai bộ phận chính:

  • Roto (phần động): Thường là một nam châm điện có khả năng quay quanh trục, tạo ra từ trường biến thiên.
  • Stato (phần tĩnh): Bao gồm ba cuộn dây (ký hiệu AX, BY, CZ) có kích thước và số vòng quấn bằng nhau. Các cuộn dây này được đặt cố định trong vòng tròn bao quanh Roto và lệch nhau một góc 120 độ điện (2π/3 radian), đảm bảo sự lệch pha cần thiết cho dòng điện 3 pha.

• Dây dẫn 3 pha: Đảm nhiệm vai trò truyền tải điện năng từ nguồn đến tải. Tùy thuộc vào cấu trúc nguồn và tải, hệ thống dây dẫn có thể là 3 dây (thường thấy trong nối tam giác hoặc nối sao không lấy dây trung tính) hoặc 4 dây (trong nối sao có lấy dây trung tính cho cả tải pha và tải dây). Dây dẫn điện 3 pha cần được tính toán tiết diện phù hợp để tránh sụt áp và tổn hao. Để hiểu rõ hơn về các khái niệm liên quan đến điện áp, bạn có thể tham khảo bài viết về điện áp ký hiệu là gì và điện áp định mức là gì.

• Tải 3 pha: Là các thiết bị tiêu thụ điện năng, được thiết kế để hoạt động với nguồn điện 3 pha.

Các đại lượng đặc trưng trong mạch điện 3 pha bao gồm:

• Điện áp pha (Up): Điện áp đo được giữa một dây pha và điểm trung tính (nếu có).
• Điện áp dây (Ud): Điện áp đo được giữa hai dây pha bất kỳ. Tại Việt Nam, giá trị này thường là 380V.
• Dòng điện pha (Ip): Dòng điện chạy qua một cuộn dây của máy phát hoặc một pha của tải.
• Dòng điện dây (Id): Dòng điện chạy trên dây dẫn từ nguồn đến tải.

3. Hai Phương Pháp Đấu Nối Chính Trong Mạch Điện 3 Pha

Có hai cách đấu nối cơ bản và phổ biến nhất trong hệ thống điện 3 pha, đó là nối hình sao và nối hình tam giác.

3.1. Nối Hình Sao (Star Connection)

Trong cách nối hình sao, ba điểm cuối của ba cuộn dây pha (X, Y, Z) được nối chung lại với nhau tạo thành một điểm gọi là điểm trung tính (N). Ba điểm đầu của cuộn dây (A, B, C) sẽ được nối ra ngoài làm các dây pha.

Sơ đồ đấu nối mạch điện 3 pha hình sao chi tiết

Đặc điểm:

• Điện áp: Điện áp dây (Ud) bằng căn bậc hai của 3 lần điện áp pha (Up), tức là Ud = √3 * Up. Với Ud = 380V, Up sẽ khoảng 220V.
• Dòng điện: Dòng điện dây (Id) bằng dòng điện pha (Ip).
• Ứng dụng: Hệ thống nối sao có thể là 3 pha 3 dây (nếu không lấy dây trung tính) hoặc 3 pha 4 dây (khi lấy dây trung tính). Hệ 3 pha 4 dây cho phép sử dụng cả tải 3 pha và tải 1 pha (nối giữa dây pha và dây trung tính), rất linh hoạt.

3.2. Nối Hình Tam Giác (Delta Connection)

Cách nối hình tam giác không có điểm trung tính. Ba cuộn dây pha được nối tiếp nhau tạo thành một mạch vòng kín: điểm cuối của pha này nối với điểm đầu của pha kia. Ba điểm nối chung này sẽ được đưa ra ngoài làm ba dây pha.

Đặc điểm:

• Điện áp: Điện áp dây (Ud) bằng điện áp pha (Up), tức là Ud = Up. Với Ud = 380V, điện áp pha cũng là 380V.
• Dòng điện: Dòng điện dây (Id) bằng căn bậc hai của 3 lần dòng điện pha (Ip), tức là Id = √3 * Ip.
• Ứng dụng: Hệ thống nối tam giác là một dạng của mạch điện 3 pha 3 dây điển hình, thường được sử dụng cho các động cơ điện có công suất lớn. Việc chuyển đổi giữa khởi động sao và chạy tam giác trong động cơ cũng là một kỹ thuật phổ biến để giảm dòng khởi động, được thể hiện rõ trong các mạch động lực sao tam giác.

4. Ưu Điểm Nổi Bật Của Hệ Thống Điện 3 Pha Ud 380V

Hệ thống điện 3 pha, đặc biệt với điện áp 380V phổ biến tại Việt Nam, mang lại nhiều lợi ích vượt trội so với điện 1 pha, đặc biệt trong các ứng dụng công nghiệp:

• Hiệu quả truyền tải cao: Khi truyền tải cùng một lượng điện năng, hệ thống 3 pha giúp tiết kiệm dây dẫn hơn so với hệ thống 1 pha, giảm tổn thất điện năng trên đường truyền.
• Cung cấp công suất lớn: Điện 3 pha là lựa chọn tối ưu cho các thiết bị và máy móc công nghiệp có công suất tiêu thụ lớn như động cơ, máy nén, lò điện, v.v., đảm bảo chúng hoạt động ổn định và mạnh mẽ.
• Hoạt động ổn định và cân bằng: Các pha trong hệ thống 3 pha luôn cân bằng nhau và không có điểm chết, giúp các thiết bị điện làm việc hiệu quả, trơn tru. Điều này hạn chế tối đa nguy cơ cháy nổ do lệch pha hoặc quá tải cục bộ, giảm thiểu các vấn đề như lỗi biến tần invt hay các sự cố khác. Để tìm hiểu sâu hơn về các lỗi này, bạn có thể xem thêm bảng mã lỗi biến tần invt.
• Thiết kế động cơ đơn giản, hiệu năng vượt trội: Động cơ điện 3 pha có cấu tạo đơn giản hơn, dễ chế tạo và có đặc tính làm việc tốt hơn nhiều so với động cơ 1 pha cùng công suất.
• Linh hoạt trong sử dụng (với hệ 4 dây): Mặc dù bài viết tập trung vào 3 pha 3 dây, nhưng việc có khả năng chuyển đổi hoặc sử dụng hệ 3 pha 4 dây cũng mang lại sự linh hoạt khi có thể tạo ra hai trị số điện áp khác nhau (pha và dây), thuận tiện cho việc cấp điện cho cả thiết bị công nghiệp lẫn dân dụng.

5. Vai Trò Của Biến Áp 3 Pha Trong Việc Ổn Định Điện Áp 380V

Mặc dù điện lực đã cung cấp điện 3 pha với hiệu điện thế xấp xỉ 380V tại trạm biến áp, nhưng trong quá trình truyền tải đến các khu vực xa, dòng điện thường bị sụt áp đáng kể. Điều này có thể khiến điện áp thực tế tại điểm tiêu thụ chỉ còn dưới 300V, không đủ để các thiết bị hoạt động hiệu quả hoặc thậm chí gây hỏng hóc.

Chính vì vậy, máy biến áp 3 pha (hay ổn áp 3 pha) đóng vai trò then chốt trong việc ổn định nguồn điện. Các thiết bị này tự động điều chỉnh điện áp để đảm bảo đầu ra luôn duy trì ở mức 380V chuẩn. Điều này không chỉ giúp các thiết bị điện hoạt động ổn định, đúng công suất thiết kế mà còn kéo dài tuổi thọ của chúng, tránh các hư hỏng do nguồn điện không ổn định. Máy biến áp 3 pha hiện đại còn có khả năng tự động cân bằng điện áp 3 pha, tự động tăng hoặc giảm điện áp đầu ra theo tỷ lệ tương ứng với sự thay đổi của điện áp đầu vào, đảm bảo hiệu suất tối ưu cho toàn bộ hệ thống.

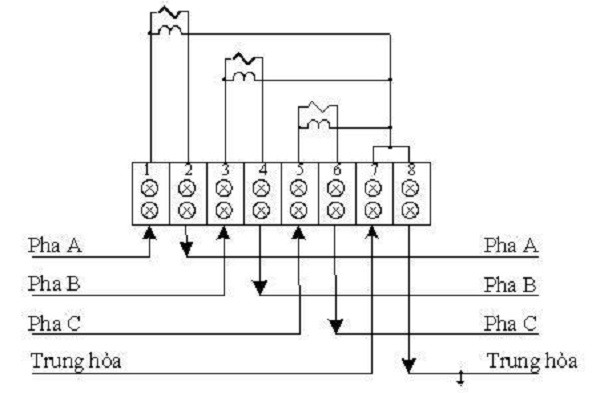

Sơ đồ đấu nối công tơ điện 3 pha trong hệ thống 380V

Kết Luận

Việc nắm vững kiến thức về mạch điện 3 pha 3 dây Ud 380V là điều kiện tiên quyết để xây dựng và vận hành các hệ thống điện công nghiệp hiệu quả và an toàn tại Việt Nam. Từ cấu tạo, nguyên lý hoạt động đến các phương pháp đấu nối hình sao, hình tam giác, mỗi yếu tố đều đóng góp vào sự ổn định và tối ưu của nguồn điện. Hơn nữa, sự hiện diện của biến áp 3 pha là không thể thiếu để duy trì điện áp chuẩn 380V, bảo vệ thiết bị và nâng cao hiệu suất làm việc.

Với vai trò là chuyên gia cung cấp linh kiện các loại, máy in 3D và linh kiện cơ khí, Linhkien283 luôn sẵn sàng hỗ trợ quý khách hàng trong việc tìm kiếm các giải pháp điện phù hợp, từ các linh kiện nhỏ nhất đến các thiết bị ổn định nguồn phức tạp, đảm bảo hệ thống của bạn luôn hoạt động trơn tru và bền bỉ.
