Mạch Đảo Chiều Động Cơ 3 Pha: Nguyên Lý & Hướng Dẫn Đấu Nối Chi Tiết

Trong các hệ thống công nghiệp hiện đại, việc điều khiển hướng quay của động cơ là một yêu cầu cơ bản nhưng vô cùng quan trọng. Mạch đảo chiều động cơ 3 pha không chỉ giúp tối ưu hóa quy trình sản xuất mà còn đảm bảo an toàn cho thiết bị và người vận hành. Từ băng tải, máy trộn đến các thiết bị nâng hạ, khả năng thay đổi hướng quay của động cơ mang lại sự linh hoạt đáng kể. Bài viết này sẽ đi sâu vào nguyên lý hoạt động, các thiết bị cần thiết và hướng dẫn đấu nối chi tiết một hệ thống đảo chiều động cơ 3 pha cơ bản, giúp bạn nắm vững kiến thức để ứng dụng vào thực tế.

Nhu Cầu & Chức Năng Của Mạch Đảo Chiều Động Cơ

Một hệ thống điều khiển động cơ 3 pha đảo chiều thường cần đáp ứng các yêu cầu cơ bản sau để đảm bảo hoạt động hiệu quả và an toàn:

Điều khiển hoạt động:
- Nhấn nút “Chạy Thuận” (ONT): Động cơ quay theo chiều thuận, đồng thời đèn báo màu xanh lá “T” sáng để hiển thị trạng thái.
- Nhấn nút “Chạy Nghịch” (ONN): Động cơ quay theo chiều ngược lại, đèn báo màu xanh lá “N” sáng.
- Nhấn nút “Dừng” (OFF): Động cơ ngừng hoàn toàn mọi hoạt động.
Tín hiệu báo trạng thái:
- Khi nguồn điện cung cấp cho mạch điều khiển được bật, một đèn báo màu vàng sẽ sáng, cho biết hệ thống đã sẵn sàng hoạt động.
- Trong trường hợp động cơ bị quá tải, toàn bộ hệ thống sẽ dừng khẩn cấp và một đèn báo màu đỏ sẽ sáng lên, cảnh báo nguy hiểm.
Tính năng an toàn quan trọng: Động cơ tuyệt đối không được phép đổi chiều quay khi đang trong quá trình hoạt động. Điều này nhằm ngăn ngừa hư hỏng cơ khí nghiêm trọng cho động cơ và các thiết bị liên quan, đồng thời đảm bảo an toàn cho toàn bộ hệ thống.

Các Thiết Bị Cần Thiết Để Lắp Đặt Mạch Đảo Chiều

Để xây dựng một mạch đảo chiều động cơ 3 pha hiệu quả và an toàn, bạn cần chuẩn bị đầy đủ các linh kiện chuyên dụng. Việc lựa chọn linh kiện chất lượng là yếu tố then chốt, và Linhkien283 là địa chỉ đáng tin cậy để tìm kiếm những sản phẩm này. Dưới đây là danh sách các thiết bị cơ bản và vai trò của chúng:

MCCB (Moulded Case Circuit Breakers): Aptomat khối dùng để đóng cắt và bảo vệ quá tải, ngắn mạch cho mạch động lực chính, nơi dòng điện 3 pha đi qua.
MCB (Miniature Circuit Breaker): Aptomat tép, thường dùng để bảo vệ mạch điều khiển khỏi các sự cố quá tải hoặc hiện tượng đoản mạch của nguồn điện xảy ra khi.
Contactor (Công tắc tơ): Đây là “trái tim” của mạch điều khiển đảo chiều. Chúng đóng vai trò quan trọng trong việc đóng/ngắt nguồn điện cấp cho động cơ và thực hiện việc đảo chiều quay bằng cách thay đổi thứ tự pha.
Rơ le nhiệt (Overload Relay): Thiết bị bảo vệ động cơ khỏi tình trạng quá tải kéo dài, giúp tránh cháy động cơ và đảm bảo tuổi thọ.
Nút nhấn:
- OFF (Thường đóng): Dùng để dừng động cơ.
- ONT (Thường mở): Dùng để kích hoạt động cơ chạy thuận.
- ONN (Thường mở): Dùng để kích hoạt động cơ chạy nghịch.
Đèn báo tín hiệu: Gồm đèn xanh (báo chạy thuận/nghịch), đèn vàng (báo có nguồn điều khiển), đèn đỏ (báo lỗi quá tải).
Động cơ 3 pha: Thiết bị tải chính, thực hiện chức năng chuyển đổi điện năng thành cơ năng.

Nguyên Lý Hoạt Động Của Mạch Đảo Chiều Động Cơ 3 Pha

Nguyên lý cơ bản để đảo chiều quay của động cơ điện xoay chiều 3 pha là thay đổi thứ tự pha cấp vào động cơ. Động cơ 3 pha quay theo một chiều nhất định khi ba pha A, B, C được cấp vào theo thứ tự đó. Để đảo chiều quay, chúng ta chỉ cần hoán đổi vị trí của hai trong ba pha bất kỳ. Ví dụ, nếu thứ tự ban đầu là A-B-C, khi đổi thành A-C-B, động cơ sẽ quay ngược lại.

Trong mạch điều khiển, hai contactor (KT cho chiều thuận và KN cho chiều nghịch) sẽ được sử dụng. Khi contactor KT đóng, điện 3 pha được cấp trực tiếp vào động cơ theo thứ tự chuẩn (ví dụ, pha 1 vào U1, pha 2 vào V1, pha 3 vào W1). Khi contactor KN đóng, nó sẽ hoán đổi vị trí của hai pha bất kỳ (ví dụ, pha 1 vào U1, nhưng pha 2 và 3 lại bị đổi chỗ vào V1 và W1), làm cho động cơ quay ngược lại. Mạch điều khiển sẽ đảm bảo rằng hai contactor KT và KN không bao giờ đóng cùng lúc để tránh khởi động mềm và chập mạch, gây nguy hiểm cho hệ thống.

Sơ đồ nguyên lý của mạch đảo chiều động cơ 3 pha

Hướng Dẫn Đấu Nối Mạch Đảo Chiều Động Cơ 3 Pha

Việc đấu nối đúng cách là yếu tố then chốt để đảm bảo mạch đảo chiều động cơ hoạt động ổn định và an toàn. Dưới đây là hướng dẫn chi tiết cho cả mạch động lực và mạch điều khiển, thường được gọi là đấu công tắc đảo chiều.

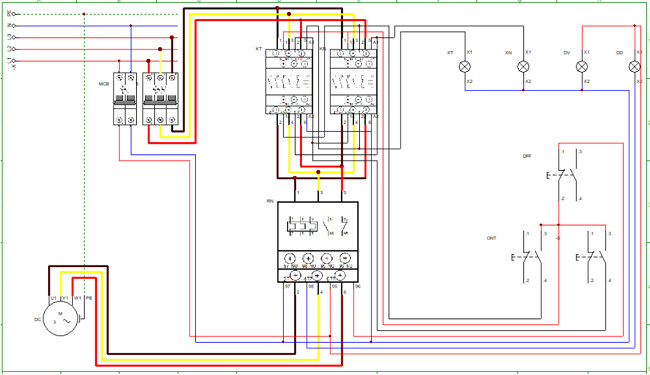

Sơ đồ đi dây mạch đảo chiều động cơ 3 pha

Mạch Động Lực

Mạch động lực chịu trách nhiệm truyền tải dòng điện lớn từ nguồn đến động cơ:

Nguồn cấp: Ba pha của nguồn điện (R, S, T hoặc L1, L2, L3) được đấu vào các tiếp điểm chính số 1, 3, 5 của aptomat MCCB.
Sau MCCB: Các tiếp điểm chính số 2, 4, 6 của MCCB được nối lần lượt vào tiếp điểm chính số 1, 3, 5 của cả hai Contactor KT (thuận) và KN (nghịch).
Từ Contactor KT (chiều thuận): Các tiếp điểm chính 2, 4, 6 của Contactor KT được đấu theo thứ tự pha chuẩn (ví dụ: pha 1-2-3) vào 3 tiếp điểm chính 1, 3, 5 của Rơ le nhiệt.
Từ Contactor KN (chiều nghịch): Các tiếp điểm chính 2, 4, 6 của Contactor KN được đấu đảo pha (ví dụ: pha 3-2-1 hoặc 1-3-2) vào 3 tiếp điểm chính 1, 3, 5 của Rơ le nhiệt. Điều này có nghĩa là, ví dụ, tiếp điểm 2 của KN đấu vào 5 của Rơ le nhiệt, tiếp điểm 4 của KN đấu vào 3 của Rơ le nhiệt, và tiếp điểm 6 của KN đấu vào 1 của Rơ le nhiệt.
Đến động cơ: Các tiếp điểm chính 2, 4, 6 của Rơ le nhiệt được đấu vào 3 đầu dây U1, V1, W1 của động cơ 3 pha. Dây tiếp địa (PE) của động cơ phải được đấu nối an toàn vào dây PE của nguồn.

Mạch Điều Khiển

Mạch điều khiển sử dụng dòng điện nhỏ hơn để kích hoạt các contactor và đèn báo:

Dây pha L

Dây pha L từ nguồn được đấu vào MCB.
Sau MCB, dây được nối vào tiếp điểm thường đóng (NC) số 95 của Rơ le nhiệt. (Khi quá tải, tiếp điểm này sẽ mở ra, ngắt mạch điều khiển).
Từ tiếp điểm 96 của Rơ le nhiệt, dây nối đến tiếp điểm thường đóng số 1 của nút nhấn OFF.
Từ tiếp điểm 2 của nút nhấn OFF, dây được phân nhánh đến:
- Tiếp điểm thường mở (NO) số 3 của nút nhấn ONT (Chạy Thuận).
- Tiếp điểm thường mở (NO) số 3 của nút nhấn ONN (Chạy Nghịch).
- Tiếp điểm thường mở (NO) số 13 của Contactor KT (để duy trì mạch khi chạy thuận).
- Tiếp điểm thường mở (NO) số 13 của Contactor KN (để duy trì mạch khi chạy nghịch).
Điều khiển Contactor KT (chạy thuận):
- Tiếp điểm 4 của nút nhấn ONT được đấu vào tiếp điểm thường đóng số 21 của Contactor KN (khóa chéo an toàn, ngăn không cho KN đóng khi KT đang hoạt động).
- Tiếp điểm 22 của Contactor KN này sau đó được đấu vào tiếp điểm thường mở số 14 của Contactor KT và đầu A1 của cuộn dây Contactor KT.
Điều khiển Contactor KN (chạy nghịch):
- Tiếp điểm 4 của nút nhấn ONN được đấu vào tiếp điểm thường đóng số 21 của Contactor KT (khóa chéo an toàn, ngăn không cho KT đóng khi KN đang hoạt động).
- Tiếp điểm 22 của Contactor KT này sau đó được đấu vào tiếp điểm thường mở số 14 của Contactor KN và đầu A1 của cuộn dây Contactor KN.

Dây trung tính N và Đèn tín hiệu

Dây trung tính N từ nguồn được đấu vào MCB.
Tất cả các đầu A2 của cuộn dây Contactor KT, KN, và tiếp điểm thường mở 97 của Rơ le nhiệt đều được đấu vào dây trung tính N.
Đèn Vàng (báo có nguồn): Đầu X1 đấu vào dây pha L (sau MCB), đầu X2 đấu vào dây trung tính N. Đèn này sáng khi mạch điều khiển được cấp nguồn.
Đèn Xanh T (báo chạy thuận): Đầu X1 đấu vào tiếp điểm thường mở số 4 của nút nhấn ONT, đầu X2 đấu vào dây trung tính N. Đèn sáng khi động cơ chạy thuận.
Đèn Xanh N (báo chạy nghịch): Đầu X1 đấu vào tiếp điểm thường mở số 4 của nút nhấn ONN, đầu X2 đấu vào dây trung tính N. Đèn sáng khi động cơ chạy nghịch.
Đèn Đỏ (báo quá tải): Đầu X1 đấu vào dây pha L (sau MCB), đầu X2 đấu vào tiếp điểm thường mở 98 của Rơ le nhiệt. Đèn này sáng khi động cơ bị quá tải và Rơ le nhiệt tác động.

Mô Phỏng Thực Tế Và Lời Khuyên Cho Việc Thi Công

Khi đã hiểu rõ sơ đồ nguyên lý và cách đấu dây, việc hình dung và triển khai trên thực tế sẽ trở nên dễ dàng hơn. Dưới đây là hình ảnh mô phỏng về cách bố trí các linh kiện trong một tủ điện, cùng với những lưu ý quan trọng để đảm bảo quá trình thi công diễn ra an toàn và hiệu quả. Việc tìm hiểu cách sử dụng đồng hồ vạn năng kim cũng rất hữu ích để kiểm tra mạch sau khi đấu nối.

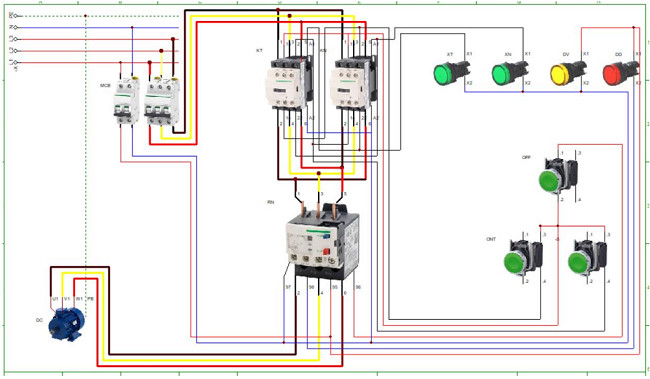

Mạch Đảo Chiều Động Cơ 3 Pha mô phỏng thực tế

Lưu Ý Khi Thi Công Mạch Đảo Chiều

Kiểm tra kỹ lưỡng kết nối: Luôn đảm bảo rằng không có dây nào bị đấu nhầm, đặc biệt là giữa mạch động lực và mạch điều khiển. Một lỗi nhỏ cũng có thể gây hư hỏng nghiêm trọng.
Thử nghiệm trước khi vận hành thực tế: Sau khi hoàn tất đấu nối, hãy cấp nguồn và kiểm tra từng chức năng (chạy thuận, chạy nghịch, dừng, báo lỗi quá tải) để đảm bảo hệ thống hoạt động đúng theo yêu cầu thiết kế.
Lắp đặt thiết bị bảo vệ đúng vị trí: Các thiết bị như MCCB, MCB, và Rơ le nhiệt cần được bố trí ở những vị trí dễ tiếp cận để thuận tiện cho việc kiểm tra, bảo trì hoặc thay thế khi cần.
An toàn là ưu tiên hàng đầu: Luôn tuân thủ các quy định và tiêu chuẩn an toàn điện trong suốt quá trình lắp đặt, kiểm tra và vận hành hệ thống. Đảm bảo nguồn điện đã được ngắt hoàn toàn trước khi thao tác với các linh kiện.

Kết Luận

Mạch đảo chiều động cơ 3 pha là một giải pháp không thể thiếu trong nhiều ứng dụng công nghiệp, mang lại khả năng điều khiển linh hoạt và cơ chế bảo vệ động cơ hiệu quả. Việc nắm vững nguyên lý hoạt động và quy trình đấu nối chi tiết sẽ giúp bạn tự tin hơn trong việc triển khai và bảo trì hệ thống.
