Hướng Dẫn Chi Tiết Cách Sử Dụng Đồng Hồ Vạn Năng Kim Chuẩn Xác Từ A Đến Z

Trong thế giới điện – điện tử đầy phức tạp, việc nắm vững cách sử dụng các công cụ đo lường là điều kiện tiên quyết để làm chủ mọi dự án. Một trong những thiết bị quen thuộc và được tin dùng nhất chính là đồng hồ vạn năng kim, hay còn gọi là đồng hồ VOM. Mặc dù công nghệ ngày càng phát triển với sự ra đời của các loại đồng hồ số hiện đại, VOM vẫn giữ vững vị thế nhờ độ bền vượt trội, khả năng hiển thị trực quan và mức giá phải chăng. Tuy nhiên, để khai thác tối đa tiềm năng của nó, người dùng cần có kỹ năng đọc và hiệu chỉnh chính xác.

Bài viết này từ Linhkien283 sẽ đi sâu vào hướng dẫn bạn cách sử dụng đồng hồ vạn năng kim một cách chi tiết và dễ hiểu nhất, từ cấu tạo cơ bản đến các bước đo lường cụ thể, giúp bạn tự tin thực hiện mọi công việc đo kiểm tại nhà hay trong các dự án kỹ thuật, kể cả khi bạn đang cần kiểm tra các mạch điện phức tạp cho máy in 3D hay các hệ thống linh kiện cơ khí.

Tìm Hiểu Tổng Quan Về Đồng Hồ Vạn Năng Kim: Cấu Tạo và Chức Năng

Đồng hồ VOM là thiết bị đo điện đa năng, cho phép người dùng kiểm tra các thông số điện quan trọng như cường độ dòng điện, hiệu điện thế, điện trở, và xác định tính thông mạch. Dù trên thị trường có nhiều thương hiệu nổi tiếng như Hioki, Kyoritsu, Sanwa, Prova, mỗi loại VOM đều có cấu tạo và nguyên lý hoạt động chung. Để sử dụng hiệu quả, việc hiểu rõ các bộ phận và chức năng của chúng là điều không thể thiếu.

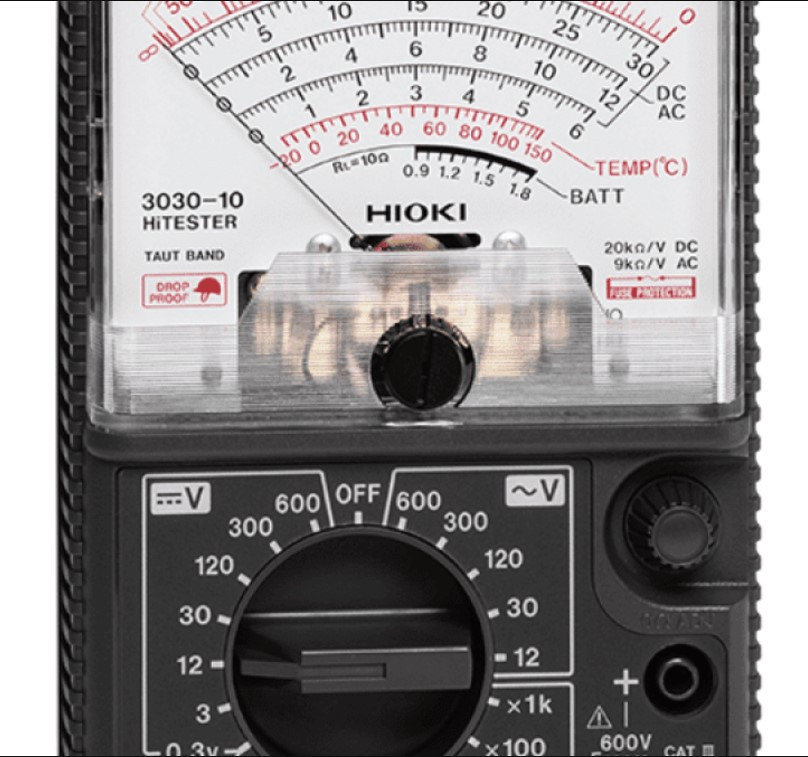

Cấu tạo tổng quan và các chức năng chính của đồng hồ vạn năng kim

Cấu Tạo Chi Tiết Của Đồng Hồ Vạn Năng Kim

Một chiếc đồng hồ VOM thường bao gồm các thành phần chính sau:

1. Kim chỉ thị

Kim chỉ thị là bộ phận quan trọng nhất trên mặt đồng hồ VOM, được làm từ một thanh mảnh, nhẹ và có khả năng di chuyển linh hoạt. Chuyển động của kim được điều khiển bởi dòng điện chạy qua cuộn dây bên trong, dừng lại ở một vị trí cụ thể trên thang đo để biểu thị giá trị đo được. Đây chính là yếu tố tạo nên sự “trực quan” đặc trưng của đồng hồ kim.

2. Hệ thống thang đo

Mặt đồng hồ VOM được thiết kế với nhiều thang đo khác nhau, mỗi thang đo phục vụ một chức năng riêng biệt. Các thang đo phổ biến nhất bao gồm:

Thang đo Ω (Ohm): Dùng để xác định giá trị điện trở của các linh kiện.
Thang đo V (Volt): Bao gồm DCV (điện áp một chiều) và ACV (điện áp xoay chiều) để đo hiệu điện thế.
Thang đo A (Ampere): Dùng để đo cường độ dòng điện.

Khi đọc giá trị, bạn cần căn cứ vào thang đo đã chọn để đảm bảo kết quả chính xác. Ví dụ, nếu bạn đo một điện trở 39 KΩ và chọn thang x1KΩ, kim chỉ ở vị trí 39 trên thang điện trở sẽ cho ra giá trị thực là 39 x 1KΩ = 39 KΩ. Việc nắm vững cách đọc này rất quan trọng khi làm việc với các loại cảm biến điện dung hay các mạch điện phức tạp.

3. Núm xoay chọn chức năng và thang đo

Núm xoay này thường nằm ở vị trí trung tâm của đồng hồ, cho phép người dùng lựa chọn chức năng đo mong muốn (V, A, Ω) và dải đo (thang đo) phù hợp. Một nguyên tắc quan trọng là luôn bắt đầu với dải đo cao nhất nếu bạn không chắc chắn về giá trị cần đo, sau đó giảm dần để tránh làm hỏng thiết bị và nhận được kết quả chính xác nhất.

4. Các cổng cắm que đo

Đồng hồ VOM thường có hai cổng cắm que chính: cổng âm (COM, ký hiệu “-“) và cổng dương (ký hiệu “+”). Bạn chỉ cần cắm que đo màu đen vào cổng COM và que đo màu đỏ vào cổng dương. Một số dòng đồng hồ có thể có thêm cổng OUTPUT, nhưng chúng ít được sử dụng trong các ứng dụng cơ bản.

Chức Năng Chính Của Đồng Hồ Vạn Năng Kim

Mặc dù có tuổi đời lâu hơn so với đồng hồ số, đồng hồ vạn năng kim vẫn cung cấp đầy đủ các chức năng đo lường cơ bản, thiết yếu cho mọi kỹ sư và người yêu thích điện tử:

Đo điện áp AC/DC: Cho phép kiểm tra điện áp của nguồn điện gia đình (xoay chiều), pin, ắc quy hoặc các linh kiện điện tử trong mạch.
Đo dòng điện DC: Đo cường độ dòng điện một chiều chạy qua các mạch điện hoặc thiết bị, rất hữu ích khi bạn cần vẽ sơ đồ mạch điện và tính toán các thông số.
Đo điện trở: Xác định giá trị điện trở của linh kiện như điện trở, cuộn dây, hoặc tụ điện.
Kiểm tra thông mạch: Giúp nhanh chóng phát hiện các đoạn dây dẫn bị đứt, mối nối hỏng hoặc tình trạng rò rỉ điện trong mạch.

Ngoài ra, một số mẫu VOM hiện đại còn có thể hỗ trợ đo nhiệt độ, test LED và Diode, tăng thêm tính linh hoạt cho thiết bị. Sự tiện lợi này giúp đồng hồ vạn năng kim trở thành một công cụ không thể thiếu trong nhiều ứng dụng, từ sửa chữa điện dân dụng đến lắp đặt các hệ thống phức tạp như đèn tháp 3 tầng.

Hướng Dẫn Cách Sử Dụng Đồng Hồ Vạn Năng Kim Hiệu Quả Nhất

Để sử dụng đồng hồ vạn năng kim một cách thuần thục, bạn cần nắm vững các bước cơ bản dưới đây. Thực hiện đúng quy trình không chỉ giúp bạn có kết quả đo chính xác mà còn đảm bảo an toàn cho thiết bị và bản thân.

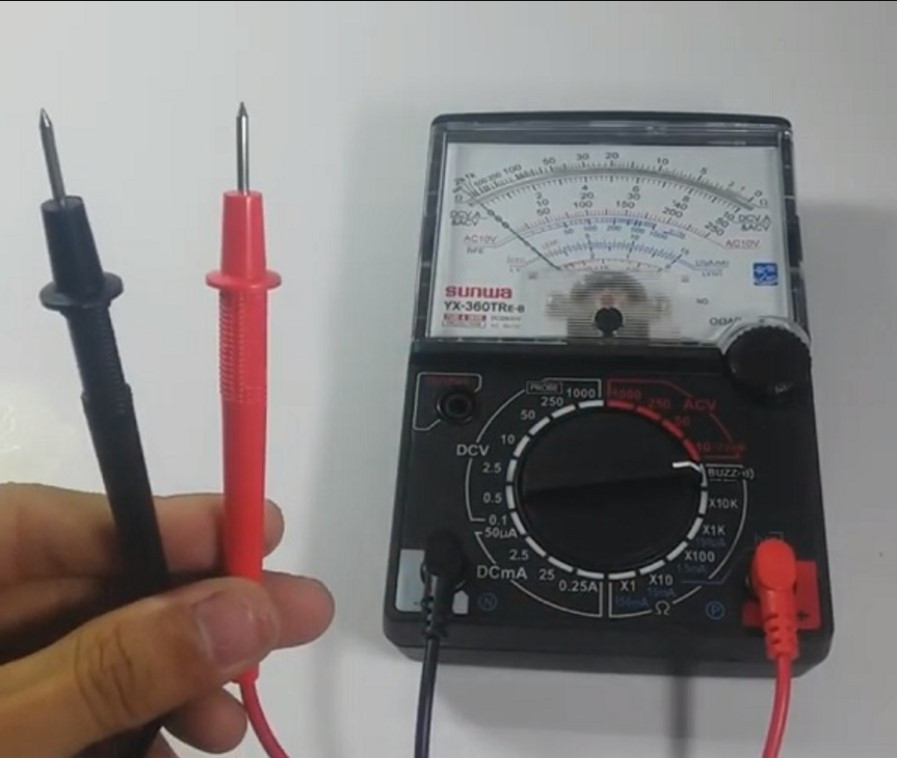

Hướng dẫn các bước cơ bản để sử dụng đồng hồ VOM kim hiệu quả

Các Bước Chuẩn Bị và Kết Nối Que Đo

Trước khi bắt đầu đo, hãy đảm bảo các que đo được kết nối đúng cách với đồng hồ VOM:

Cắm dây đo màu đen vào cổng COM (cổng âm).
Cắm dây đo màu đỏ vào cổng dương (+).

Cách Chọn Chức Năng và Thang Đo Chuẩn Xác

Chọn chức năng: Xoay núm vặn đến vị trí ký hiệu đại lượng cần đo (ví dụ: DC.V, AC.V, DC.mA, Ω).
Chọn thang đo phù hợp: Luôn chọn thang đo có giá trị lớn hơn giá trị dự kiến của đối tượng cần đo. Nếu không chắc chắn, hãy bắt đầu với thang đo cao nhất rồi giảm dần cho đến khi kim chỉ thị hiển thị kết quả rõ ràng và ổn định. Điều này đặc biệt quan trọng khi bạn đang làm việc với các hệ thống điện công suất lớn, ví dụ như cần hiểu rõ công thức tính dòng điện 3 pha trước khi đo.

Hướng Dẫn Đọc Giá Trị Đo Từ Thang Kim

Để đọc giá trị chính xác, bạn cần quan sát vị trí kim chỉ thị trên thang đo tương ứng với chức năng đã chọn. Dựa vào vạch chia và giá trị trên mỗi vạch để xác định kết quả. Ví dụ, nếu bạn đo điện áp pin 1.5V và chọn thang đo 5V DC, kim chỉ ở giữa vạch 1 và 2 (ví dụ) sẽ biểu thị giá trị khoảng 1.5V. Kỹ năng đọc thang đo cần thời gian luyện tập để trở nên thành thạo.

Quy Trình Hiệu Chỉnh Đồng Hồ VOM Kim Để Đảm Bảo Độ Chính Xác

Do đồng hồ kim hoạt động theo nguyên lý cơ học, chúng có thể dễ bị sai lệch. Do đó, việc hiệu chỉnh là rất cần thiết:

Hiệu chỉnh điểm gốc 0: Trước khi đo, kiểm tra xem kim chỉ thị đã về đúng vị trí số 0 chưa. Nếu chưa, dùng tuốc nơ vít nhỏ để vặn núm điều chỉnh cơ học (thường nằm ở cạnh hoặc dưới mặt kính) để đưa kim về đúng vạch 0.

Nút điều chỉnh kim chỉ thị về vị trí gốc trên đồng hồ vạn năng kim
Hiệu chỉnh Zero Ohm khi đo điện trở:
- Xoay núm xoay về chức năng đo điện trở (Ω).
- Chập hai đầu que đo lại với nhau. Kim chỉ thị phải chạy về vị trí 0Ω (là vạch cuối cùng bên phải của thang đo Ohm).
- Nếu kim không về đúng 0Ω, hãy xoay núm “Zero Ohm” (thường là một núm xoay nhỏ trên thân đồng hồ) để điều chỉnh kim về đúng vị trí này trước khi thực hiện phép đo. Việc này đảm bảo độ chính xác cho các phép đo điện trở sau đó.

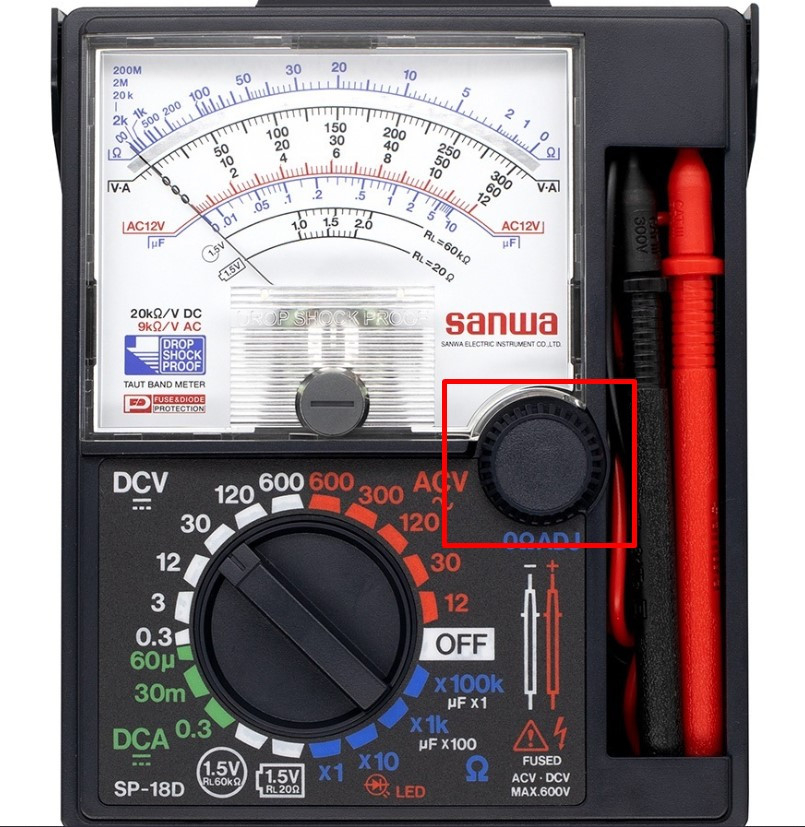

Nút điều chỉnh Zero Ohm để hiệu chỉnh khi đo điện trở trên đồng hồ VOM

Áp Dụng Đồng Hồ Vạn Năng Kim Để Đo Các Đại Lượng Điện Phổ Biến

Sau khi đã nắm vững cấu tạo, chức năng và các bước chuẩn bị cơ bản, bây giờ chúng ta sẽ tìm hiểu cách sử dụng đồng hồ vạn năng kim để đo từng đại lượng điện cụ thể trong thực tế.

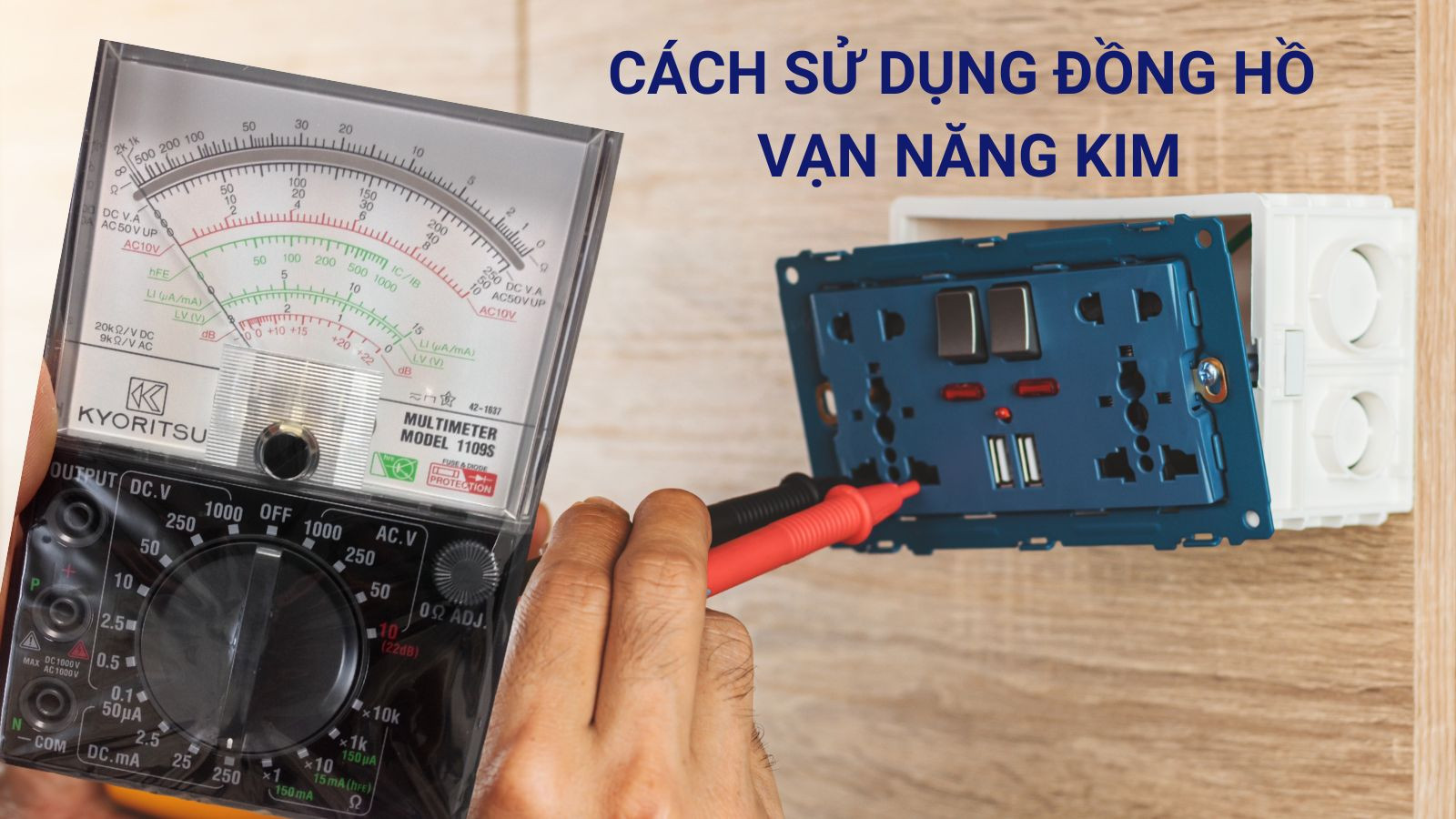

Sơ đồ chi tiết cách dùng đồng hồ vạn năng kim để đo các đại lượng điện

Đo Điện Áp Xoay Chiều (AC) và Một Chiều (DC)

Bước 1: Kết nối que đo như hướng dẫn ở trên (đen COM, đỏ dương).
Bước 2: Xoay núm vặn đến vị trí “~V” (đo ACV) hoặc “⎓V” (đo DCV). Chọn thang đo có giá trị lớn hơn điện áp dự kiến (ví dụ: đo điện áp ổ cắm 220V thì chọn thang 300V hoặc 500V).
Bước 3: Đặt hai đầu que đo song song với hai điểm cần đo điện áp (ví dụ: hai lỗ của ổ cắm điện, hai cực của pin).
Bước 4: Đọc giá trị điện áp trên thang đo tương ứng với vị trí kim chỉ thị.

Đo Cường Độ Dòng Điện Một Chiều (DC)

Bước 1: Kết nối que đo (đen COM, đỏ dương).
Bước 2: Xoay núm vặn đến vị trí “⎓A” (đo DCmA hoặc DCuA). Chọn thang đo lớn hơn giá trị dòng điện dự kiến.
Bước 3: Ngắt mạch điện tại điểm cần đo, sau đó nối hai que đo của đồng hồ VOM nối tiếp vào mạch điện đó, sao cho dòng điện chạy qua đồng hồ.
Bước 4: Đọc giá trị dòng điện trên thang đo tương ứng với vị trí kim chỉ thị. Lưu ý quan trọng: Luôn mắc nối tiếp đồng hồ để đo dòng điện. Sai sót có thể làm hỏng đồng hồ hoặc mạch điện. Đặc biệt khi bạn đang tìm hiểu cách đấu điện 3 pha 3 dây, việc đo dòng điện cần hết sức cẩn trọng.

Đo Giá Trị Điện Trở

Bước 1: Kết nối que đo (đen COM, đỏ dương).
Bước 2: Xoay núm vặn đến vị trí “Ω” và chọn thang đo phù hợp với giá trị điện trở dự kiến (ví dụ: x1, x10, x100, x1K, x10K).
Bước 3: Chập 2 đầu que đo lại và điều chỉnh núm “Zero Ohm” để kim chỉ thị về đúng 0Ω.
Bước 4: Đặt hai que đo vào hai đầu của điện trở cần đo.
Bước 5: Đọc giá trị điện trở trên thang đo “Ω” tương ứng với vị trí kim chỉ thị, sau đó nhân với hệ số thang đo đã chọn.

Kiểm Tra Thông Mạch, Diode và Tụ Điện

Bước 1: Kết nối que đo (đen COM, đỏ dương).
Bước 2: Xoay núm vặn đến vị trí “Ω” và chọn thang đo x1k (thường là dải phù hợp để kiểm tra).
Bước 3: Chập 2 đầu que đo lại và điều chỉnh núm “Zero Ohm” để kim chỉ thị về đúng 0Ω.
Bước 4:
- Kiểm tra thông mạch: Đặt hai que đo vào hai đầu dây dẫn hoặc mối nối. Nếu kim chỉ thị về gần 0Ω (hoặc có tiếng “bíp” ở một số mẫu), tức là mạch thông. Nếu kim không nhúc nhích, mạch bị hở.
- Kiểm tra Diode: Đặt que đỏ vào anode và que đen vào cathode (chiều thuận). Kim sẽ lên một giá trị nhất định. Đảo chiều que đo (chiều ngược). Kim sẽ không lên. Nếu kim lên cả hai chiều hoặc không lên chiều nào, Diode có thể bị hỏng.
- Kiểm tra tụ điện: Chạm que đo vào hai chân tụ. Kim sẽ vọt lên rồi từ từ trở về vô cực (hoặc một giá trị điện trở cao). Nếu kim không vọt lên hoặc vọt lên rồi đứng yên ở một giá trị thấp, tụ có thể bị hỏng hoặc bị rò.

Kết Luận

Việc thành thạo cách sử dụng đồng hồ vạn năng kim là kỹ năng nền tảng và cực kỳ hữu ích cho bất kỳ ai làm việc trong lĩnh vực điện – điện tử, từ sửa chữa đồ gia dụng cho đến thiết kế các mạch phức tạp cho máy in 3D hay các hệ thống cơ khí chính xác. Mặc dù đòi hỏi sự khéo léo và kỹ năng đọc nhất định, đồng hồ VOM vẫn là một công cụ đáng tin cậy và có giá trị cao.
