Công Thức Tính Dòng Điện 3 Pha: Hướng Dẫn Chi Tiết Và Các Phương Pháp Đo Lường Chuẩn Xác

Hệ thống điện 3 pha đóng vai trò xương sống trong hầu hết các ứng dụng công nghiệp và dân dụng quy mô lớn, từ vận hành máy móc nhà xưởng đến cung cấp năng lượng cho các tòa nhà thương mại. Để đảm bảo an toàn, tối ưu hiệu suất và lựa chọn linh kiện phù hợp, việc nắm vững công thức tính dòng điện 3 pha là kiến thức nền tảng không thể thiếu đối với bất kỳ ai làm việc trong lĩnh vực điện, tự động hóa hay cơ khí.

Bài viết này sẽ đưa bạn đi sâu vào các phương pháp tính toán dòng điện 3 pha, từ những công thức cơ bản đến những cách đo lường thực tế, giúp bạn hiểu rõ và ứng dụng hiệu quả trong công việc.

I. Tầm Quan Trọng Của Việc Nắm Rõ Công Thức Tính Dòng Điện 3 Pha

Trong môi trường công nghiệp, nơi các động cơ, máy móc công suất lớn hoạt động liên tục, hệ thống điện 3 pha là giải pháp tối ưu. Nó cung cấp nguồn năng lượng ổn định, hiệu quả và mạnh mẽ hơn so với điện 1 pha. Việc tính toán chính xác dòng điện không chỉ giúp chọn đúng kích cỡ dây dẫn, aptomat, rơle bảo vệ mà còn ảnh hưởng trực tiếp đến tuổi thọ thiết bị và sự an toàn của toàn bộ hệ thống.

Một tính toán sai lầm có thể dẫn đến quá tải, chập cháy, hư hỏng thiết bị hoặc thậm chí là tai nạn điện nghiêm trọng. Do đó, việc thành thạo các công thức tính toán và biết cách đo lường dòng điện 3 pha là kỹ năng thiết yếu để vận hành và bảo trì hệ thống điện một cách chuyên nghiệp.

II. Các Công Thức Tính Dòng Điện 3 Pha Phổ Biến Và Chính Xác Nhất

Có nhiều cách để xác định cường độ dòng điện trong hệ thống 3 pha, tùy thuộc vào mức độ chính xác yêu cầu và thông tin sẵn có.

1. Phương Pháp Ước Lượng Nhanh (Công suất nhân 2)

Đây là một phương pháp “ngón tay cái” (rule of thumb) được sử dụng phổ biến để ước lượng nhanh dòng điện cho động cơ 3 pha, đặc biệt khi cần kiểm tra nhanh tại hiện trường.

Cách tính: Lấy công suất của động cơ (đơn vị kW) nhân với 2 sẽ cho ra giá trị cường độ dòng điện (đơn vị Ampe) tương đối.

Ví dụ: Nếu bạn có một động cơ 3 pha với công suất là 45kW, cường độ dòng điện ước tính sẽ khoảng 45kW * 2 = 90A.

Phương pháp này tuy đơn giản nhưng chỉ mang tính chất tham khảo, không khuyến khích sử dụng cho các tính toán đòi hỏi độ chính xác cao hoặc trong thiết kế hệ thống.

2. Công Thức Tính Dòng Điện 3 Pha Chi Tiết và Chính Xác

Để có được kết quả chính xác và đáng tin cậy hơn, chúng ta sử dụng công thức dựa trên công suất, điện áp và hệ số công suất.

Cường độ dòng điện 3 pha (I) được tính theo công thức:

I = P / (√3 * U * cosφ)

Trong đó:

• I: Cường độ dòng điện (Ampe, A). Đây chính là giá trị dòng điện chúng ta cần tính.
• P: Công suất tác dụng của thiết bị hoặc động cơ (Watt, W). (Lưu ý: Nếu công suất cho dưới dạng kW, bạn cần đổi sang W bằng cách nhân với 1000).
• U: Điện áp dây của hệ thống 3 pha (Volt, V). Ở Việt Nam, điện áp này thường là 380V.
• cosφ (cos phi): Hệ số công suất. Đây là một đại lượng không thứ nguyên, cho biết hiệu quả sử dụng điện năng của thiết bị. Đối với động cơ điện, giá trị cosφ thường nằm trong khoảng 0.75 đến 0.9 (thường lấy 0.8 cho tính toán sơ bộ). Bạn có thể tìm thấy giá trị này trên nhãn của thiết bị.
• √3 (căn bậc hai của 3): Xấp xỉ 1.732. Đây là một hằng số đặc trưng cho hệ thống 3 pha.

Ví dụ minh họa:
Một động cơ 3 pha có công suất P = 15 kW (tức 15000 W), hoạt động với điện áp U = 380V và hệ số công suất cosφ = 0.8.
Áp dụng công thức:
I = 15000 / (√3 380 0.8)
I = 15000 / (1.732 380 0.8)
I = 15000 / 526.496
I ≈ 28.49 A

Giá trị này chính xác hơn nhiều so với phương pháp ước lượng nhanh. Việc hiểu rõ và áp dụng công thức này giúp bạn lựa chọn đúng các loại linh kiện điện và dây cáp điện như dây cáp điện Cadivi 4.0 để đảm bảo tải an toàn và hiệu quả cho hệ thống.

III. Đơn Vị Đo Cường Độ Dòng Điện 3 Pha Và Các Đại Lượng Liên Quan

Cường độ dòng điện là một đại lượng vật lý đặc trưng cho độ mạnh yếu của dòng điện, hoặc cụ thể hơn, là lượng điện tích di chuyển qua một tiết diện dây dẫn trong một đơn vị thời gian. Trong hệ thống 3 pha, cường độ dòng điện vẫn được ký hiệu là I.

Đơn vị đo cường độ dòng điện theo hệ thống đo lường quốc tế (SI) là Ampe, ký hiệu là A.
Để đo các dòng điện có cường độ nhỏ hơn, người ta thường dùng đơn vị miliampe, ký hiệu là mA. Mối quan hệ giữa hai đơn vị này là:
1 Ampe (A) = 1000 miliampe (mA)
Hoặc 1 miliampe (mA) = 1/1000 Ampe (A)

Việc nắm rõ các đơn vị này rất quan trọng khi bạn làm việc với các thiết bị điện tử nhạy cảm hoặc các loại cảm biến khác nhau, bao gồm cả các loại cảm biến điện dung hay cảm biến dòng điện chuyên dụng.

IV. Bảng Quy Đổi Công Suất Sang Ampe Cho Hệ Thống 3 Pha Phổ Biến

Điện áp 3 pha có thể khác nhau tùy theo quy chuẩn của từng quốc gia. Các giá trị điện áp 3 pha phổ biến trên thế giới bao gồm:

• 380V/3F: Thường được áp dụng tại Việt Nam và nhiều nước châu Á, châu Âu.
• 220V/3F: Phổ biến tại Mỹ và một số khu vực khác.
• 200V/3F: Được sử dụng tại Nhật Bản.

Sự khác biệt này phụ thuộc vào nhiều yếu tố như lịch sử phát triển, cơ sở hạ tầng điện lực, điều kiện kinh tế và công nghệ của mỗi quốc gia. Dưới đây là bảng quy đổi công suất (KVA) sang Ampe (A) tương ứng với ba mức điện áp 3 pha phổ biến này, giúp bạn dễ dàng tra cứu và áp dụng vào thực tế:

Công suất (KVA)	Dòng điện 3 pha 200V (A)	Dòng điện 3 pha 220V (A)	Dòng điện 3 pha 380V (A)
1	2.9	2.6	1.5
2	5.8	5.2	2
3	8.7	7.9	4.6
5	14.4	13.1	7.6
7.5	21.7	19.7	11.4
10	28.9	26.2	15.2
15	43.3	39.4	22.8
20	57.7	52.5	30.4
25	72.2	65.6	38
30	86.6	78.7	45.6
35	101	91.9	53.2
40	115.5	105	60.8
45	129.9	118.1	68.4
50	144.3	131.2	76
60	173.2	157.5	91.2
70	202.1	183.7	106.4
80	230.9	209.9	121.5
90	259.8	236.2	136.7
100	288.7	262.4	151.9
120	346.4	314.2	182.3
150	433	393.6	227.9
175	505.2	459.3	265.9
200	577.4	524.9	303.9
250	721.4	656.1	379.8
300	866	787.3	455.8
400	1154.7	1049.7	607.7
500	1443.4	1312.2	759.7
700	2020.7	1837	1063.5

V. Phương Pháp Đo Cường Độ Dòng Điện 3 Pha Trong Thực Tế

Bên cạnh việc tính toán lý thuyết, việc đo lường trực tiếp cường độ dòng điện bằng thiết bị chuyên dụng là vô cùng quan trọng để kiểm tra, xác minh và chẩn đoán lỗi trong hệ thống điện. Hiện nay có nhiều loại thiết bị tiện lợi, cho kết quả nhanh chóng và chính xác. Để đảm bảo an toàn cho hệ thống điện 3 pha, việc trang bị thiết bị chống sét lan truyền cũng là một yếu tố cần cân nhắc.

1. Sử Dụng Cảm Biến Dòng Điện Hiện Đại

Cảm biến dòng điện là một thiết bị đo lường chính xác và hiện đại, thường được tích hợp vào các hệ thống tự động hóa. Các loại cảm biến này có khả năng chuyển đổi cường độ dòng điện thành tín hiệu chuẩn (ví dụ: 4-20mA, 0-10V) để truyền về Bộ điều khiển logic khả trình (PLC) hoặc biến tần. Nhờ đó, chúng ta có thể điều khiển và giám sát các động cơ hoặc tải khác một cách tự động và chính xác.

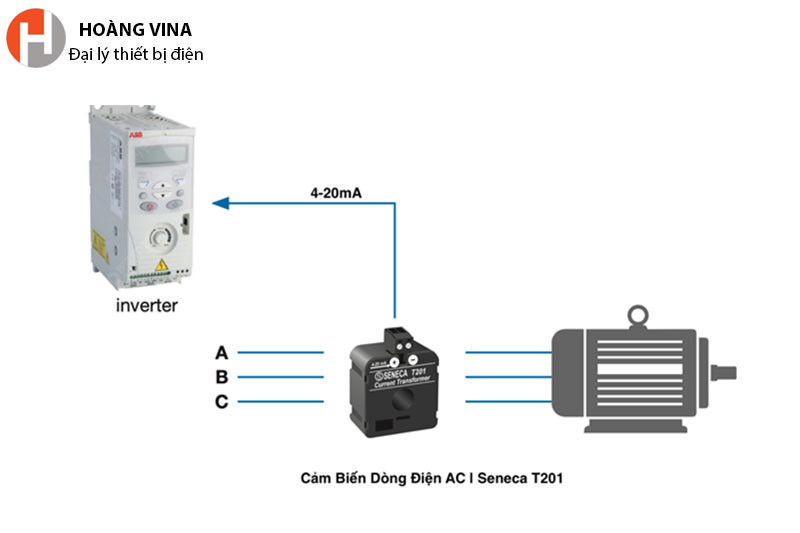

Cảm biến dòng điện công nghiệp đo cường độ dòng điện 3 pha

2. Ampe Kìm: Thiết Bị Đo Nhanh Chóng, Tiện Lợi

Ampe kìm là một trong những thiết bị đo dòng điện phổ biến và tiện dụng nhất, đặc biệt khi cần đo nhanh mà không cần ngắt mạch điện.
Cách đo: Chỉ cần kẹp phần hàm của ampe kìm vào một trong các dây cấp nguồn của thiết bị điện 3 pha, cường độ dòng điện sẽ được hiển thị ngay lập tức trên màn hình. Ampe kìm có thể đo cả dòng điện xoay chiều (AC) và một chiều (DC) tùy loại.

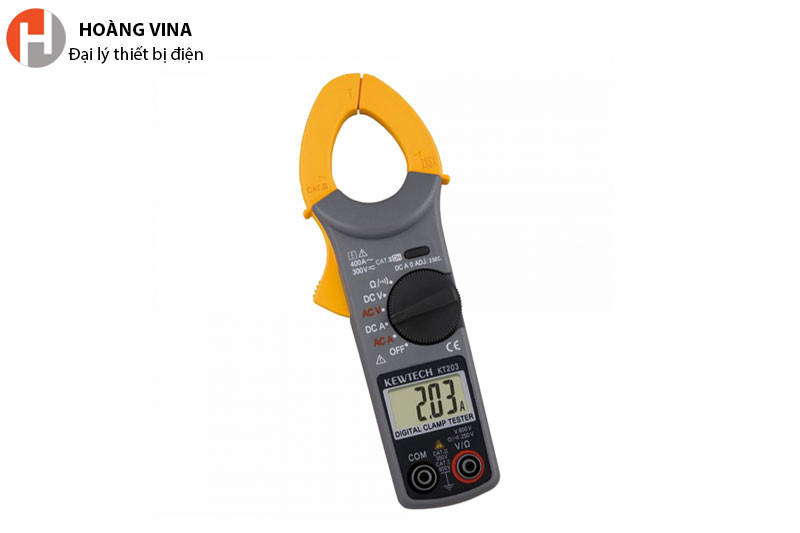

Ampe kìm chuyên dụng đo dòng điện xoay chiều AC/DC

3. Đồng Hồ Đo Dòng Điện Chuyên Dụng

Đồng hồ đo dòng điện, hay còn gọi là ampe kế, là thiết bị được thiết kế riêng để đo cường độ dòng điện. Loại đồng hồ này thường hiển thị giá trị dưới dạng Ampe (A) hoặc miliampe (mA).
Cách đo: Thiết bị này có các chốt âm (-) và dương (+) để bạn kết nối nối tiếp vào mạch điện cần đo. Việc lắp đặt đúng cực tính và nối tiếp vào mạch là rất quan trọng để đảm bảo kết quả chính xác và an toàn. Trong các hệ thống điều khiển công nghiệp, đôi khi người ta sử dụng bộ hẹn giờ Panasonic để điều khiển thời gian hoạt động của các thiết bị.

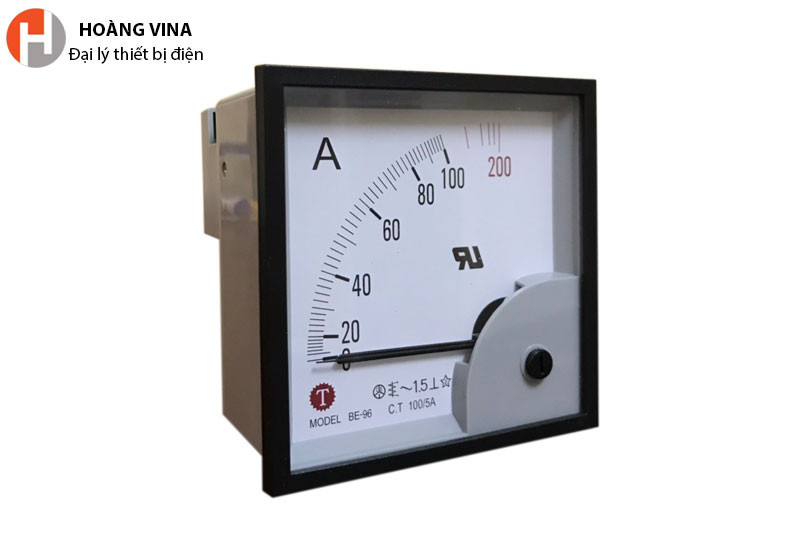

Đồng hồ đo dòng điện hiển thị giá trị Ampe và miliAmpe

4. Đồng Hồ Vạn Năng Đa Năng

Đồng hồ vạn năng (Multimeter) là một thiết bị đa chức năng, có thể đo nhiều đại lượng điện khác nhau như điện áp (Volt), dòng điện (Ampe), điện trở (Ohm), và nhiều thông số khác.
Cách đo: Để đo cường độ dòng điện 3 pha, bạn cần chuyển đồng hồ vạn năng sang chế độ đo dòng điện xoay chiều (AC) và chọn dải đo phù hợp. Giống như ampe kế chuyên dụng, đồng hồ vạn năng cũng yêu cầu phải được đấu nối tiếp vào mạch. Trong các nhà máy, việc giám sát trạng thái hoạt động của các hệ thống điện thường được hỗ trợ bởi hệ thống đèn tháp 3 tầng để báo hiệu trực quan.

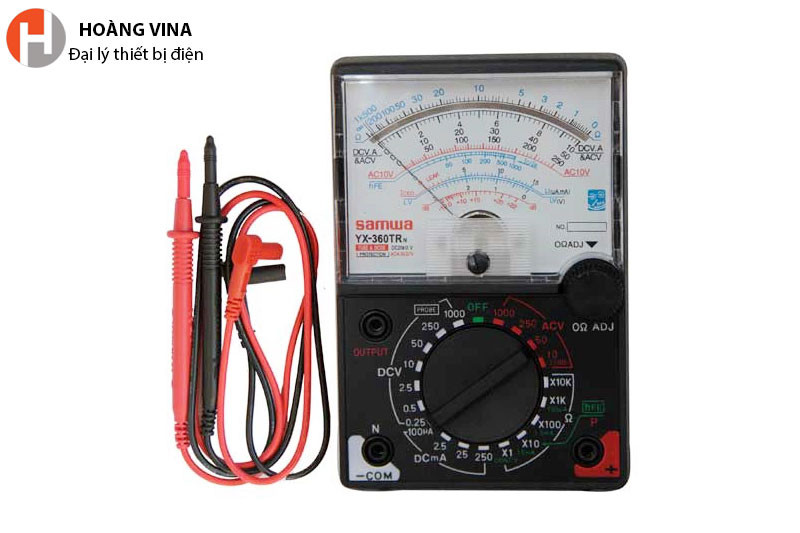

Đồng hồ vạn năng đa năng được dùng để đo cường độ dòng điện 3 pha

Kết Luận

Nắm vững công thức tính dòng điện 3 pha và các phương pháp đo lường thực tế là yếu tố then chốt giúp bạn tự tin làm chủ hệ thống điện công nghiệp. Từ việc ước lượng nhanh đến áp dụng công thức chính xác, hay sử dụng các thiết bị đo hiện đại, mỗi phương pháp đều có giá trị riêng và cần được áp dụng linh hoạt tùy theo tình huống.

Việc tính toán và đo lường chính xác không chỉ đảm bảo an toàn cho con người và thiết bị mà còn góp phần tối ưu hóa hiệu suất, tiết kiệm năng lượng và chi phí vận hành. Hãy luôn kiểm tra kỹ lưỡng và trang bị kiến thức vững chắc để mọi dự án điện của bạn đều thành công và an toàn!
