Cảm Biến Điện Dung: Giải Pháp Đo Lường Chính Xác Trong Thế Giới Công Nghiệp

Trong kỷ nguyên công nghệ 4.0, các thiết bị tự động hóa ngày càng đóng vai trò then chốt, và cảm biến là “linh hồn” giúp chúng hoạt động thông minh và hiệu quả. Trong số đó, cảm biến điện dung nổi bật như một công cụ đo lường đa năng và chính xác, được ứng dụng rộng rãi từ các dây chuyền sản xuất phức tạp đến những hệ thống đơn giản trong đời sống hàng ngày. Khác với các loại cảm biến tiếp xúc truyền thống, cảm biến điện dung hoạt động dựa trên nguyên lý thay đổi điện dung, cho phép đo lường không tiếp xúc, linh hoạt với nhiều loại vật liệu và môi trường khác nhau.

Vậy điều gì làm nên sức mạnh của loại cảm biến này? Cấu tạo, nguyên lý hoạt động và những ứng dụng thực tiễn của nó ra sao? Bài viết này sẽ cung cấp một cái nhìn toàn diện, giúp bạn đọc, đặc biệt là những người làm trong lĩnh vực kỹ thuật, tự động hóa, hoặc đơn giản là muốn tìm hiểu về linh kiện công nghệ, nắm rõ mọi khía cạnh của cảm biến điện dung và cách lựa chọn thiết bị phù hợp nhất cho nhu cầu của mình. Với kinh nghiệm chuyên sâu trong việc cung cấp linh kiện cơ khí, máy in 3D và các loại linh kiện tự động hóa, Linhkien283 hy vọng đây sẽ là nguồn thông tin hữu ích và đáng tin cậy dành cho bạn.

Cảm Biến Điện Dung Là Gì?

Cảm biến điện dung (hay còn gọi là cảm biến điện môi) là một thiết bị đo lường hoạt động dựa trên nguyên lý thay đổi điện dung. Cụ thể, nó sử dụng sự thay đổi hằng số điện môi của môi trường xung quanh để xác định sự hiện diện, vị trí, hoặc mức độ của một vật thể hay chất lỏng, chất rắn.

Để dễ hình dung, hãy tưởng tượng một tụ điện cơ bản gồm hai bản cực kim loại đặt song song, ngăn cách bởi một chất điện môi. Điện dung của tụ điện này phụ thuộc vào diện tích bản cực, khoảng cách giữa chúng và hằng số điện môi của chất lấp đầy khoảng trống đó. Cảm biến điện dung khai thác chính đặc tính này: khi một vật thể hoặc chất liệu có hằng số điện môi khác đi vào vùng cảm ứng, nó sẽ làm thay đổi tổng hằng số điện môi giữa các điện cực của cảm biến, dẫn đến sự thay đổi điện dung. Mạch điện tử tích hợp bên trong cảm biến sẽ phát hiện sự thay đổi điện dung này và chuyển đổi thành tín hiệu điện (ví dụ: tín hiệu bật/tắt, tín hiệu analog 4-20mA hoặc 0-10V) để điều khiển hoặc giám sát.

Mỗi vật liệu, dù là chất lỏng, chất rắn hay khí, đều có một hằng số điện môi riêng biệt. Điều này giúp cảm biến điện dung trở thành một công cụ cực kỳ linh hoạt, có khả năng phát hiện nhiều loại vật liệu khác nhau mà không cần tiếp xúc vật lý. Đây là điểm khác biệt lớn so với một số loại cảm biến khác như cảm biến điện từ chỉ phản ứng với kim loại hoặc cảm biến quang điện dựa trên ánh sáng.

Cảm biến điện dung ngày nay được sử dụng rộng rãi trong nhiều ngành công nghiệp để đo mức nước, hóa chất, dầu, hạt nhựa, cát, xi măng, thậm chí cả thực phẩm dạng bột hay sữa. Khả năng hoạt động ổn định trong các môi trường khắc nghiệt như hầm mỏ, lò hơi, hay các ứng dụng đòi hỏi vệ sinh cao đã khẳng định vị thế của nó trong lĩnh vực tự động hóa và sản xuất.

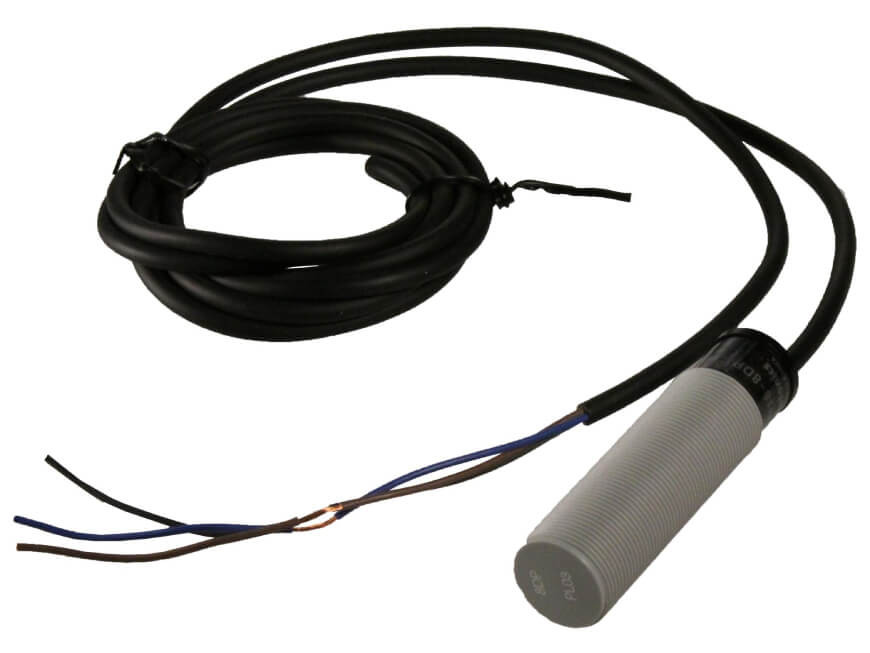

Thiết bị cảm biến điện dung công nghiệp

Cấu Tạo Cơ Bản Của Cảm Biến Điện Dung

Cảm biến điện dung thường có cấu tạo khá đơn giản nhưng lại vô cùng hiệu quả. Các thành phần chính bao gồm:

Đầu dò (Probe/Sensing Element): Đây là bộ phận tiếp xúc hoặc cảm ứng trực tiếp với môi chất cần đo. Đầu dò có thể là một thanh kim loại trần hoặc được bọc một lớp cách điện (như Teflon, PP, FEP) tùy thuộc vào tính chất của môi chất (dẫn điện hay không dẫn điện, ăn mòn hay không ăn mòn) và điều kiện môi trường. Đối với các ứng dụng đo lường trong khoảng cách lớn, đầu dò có thể được thiết kế dạng cáp linh hoạt hoặc thanh dài để tối ưu độ chính xác.
Ren kết nối (Connection Thread): Là phần giúp cảm biến được lắp đặt chắc chắn vào thành bồn chứa, đường ống hoặc các vị trí cần đo.
Thân cảm biến: Chứa vi mạch xử lý tín hiệu. Đây là “bộ não” của cảm biến, nơi các thay đổi về điện dung được chuyển đổi thành tín hiệu điện tiêu chuẩn.
Đầu kết nối tín hiệu ngõ ra (Output Connection): Là nơi cung cấp các tín hiệu điện đã được xử lý (ví dụ: 4-20mA, 0-10V, Relay, PNP, NPN) để kết nối với PLC, bộ điều khiển, hoặc hệ thống giám sát.

Đối với các ứng dụng đòi hỏi khả năng chịu nhiệt độ và áp suất cao, cảm biến điện dung thường được thiết kế với phần thân và đầu dò dài hơn, vật liệu chế tạo đặc biệt để đảm bảo độ bền và độ tin cậy.

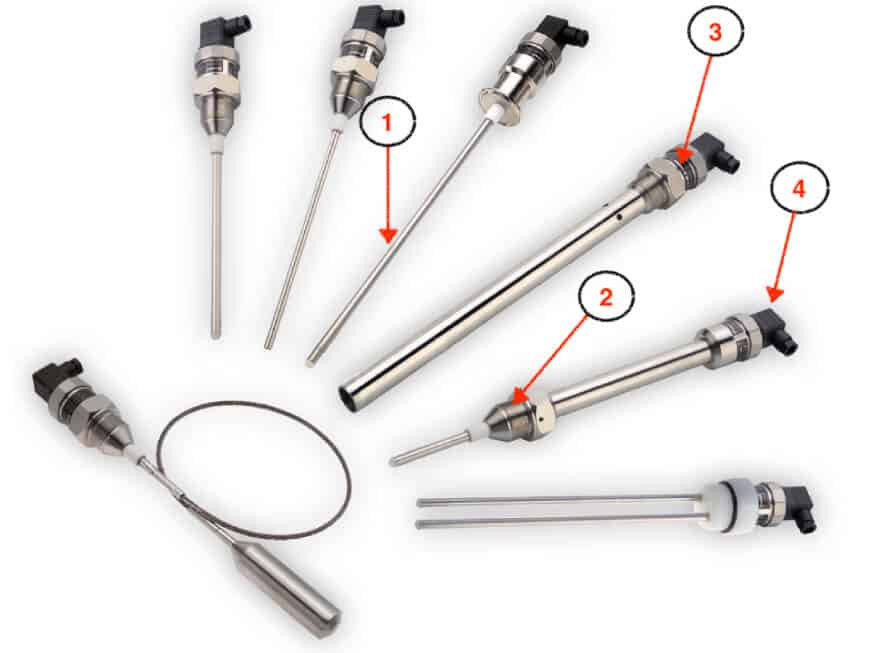

Cấu tạo các thành phần chính của cảm biến điện dung

Nguyên Lý Hoạt Động Của Cảm Biến Điện Dung

Nguyên lý hoạt động của cảm biến điện dung dựa trên công thức cơ bản của điện dung của một tụ điện phẳng:

C = (ε₀ εᵣ A) / d

Trong đó:

C: Điện dung (Farad)
ε₀: Hằng số điện môi của chân không
εᵣ: Hằng số điện môi tương đối của vật liệu (môi chất) nằm giữa hai bản cực
A: Diện tích đối diện của hai bản cực
d: Khoảng cách giữa hai bản cực

Trong một cảm biến điện dung thông thường được sử dụng để đo mức, một hoặc nhiều điện cực của cảm biến được đặt song song với thành bồn chứa (thành bồn có thể đóng vai trò là điện cực thứ hai hoặc có một điện cực tham chiếu riêng). Khi mức chất lỏng hoặc chất rắn trong bồn tăng lên, nó sẽ tiếp xúc với điện cực của cảm biến. Môi chất này sẽ thay thế không khí (hoặc chất khí khác) trong khoảng không gian giữa điện cực cảm biến và điện cực tham chiếu (hoặc thành bồn).

Do mỗi môi chất có một hằng số điện môi (εᵣ) khác nhau, sự thay thế này sẽ làm thay đổi tổng hằng số điện môi εᵣ hiệu dụng trong vùng cảm ứng, dẫn đến sự thay đổi điện dung C của hệ thống. Vi mạch xử lý trong cảm biến sẽ đo lường sự thay đổi điện dung này. Dựa trên các thuật toán được lập trình sẵn, cảm biến có thể xác định chính xác mức độ tiếp xúc của môi chất, từ đó đưa ra tín hiệu đo mức liên tục hoặc tín hiệu báo mức (bật/tắt) tương ứng.

Điều quan trọng cần lưu ý là mỗi loại môi chất (nước, dầu, hạt nhựa, cát, v.v.) có khả năng dẫn điện và hằng số điện môi riêng. Do đó, việc lựa chọn cảm biến phải phù hợp với tính chất của môi chất để đảm bảo độ chính xác và hiệu quả hoạt động tối ưu. Chẳng hạn, một cảm biến tiệm cận điện dung được thiết kế đặc biệt có thể phân biệt được các vật liệu khác nhau dựa trên hằng số điện môi của chúng.

Các Loại Cảm Biến Điện Dung Phổ Biến

Cảm biến điện dung được phân loại dựa trên mục đích sử dụng và loại môi chất mà chúng đo lường, mang đến sự linh hoạt cao trong các ứng dụng công nghiệp.

Cảm Biến Đo Mức Liên Tục Cho Chất Lỏng

Loại cảm biến này cung cấp tín hiệu ngõ ra tuyến tính (Analog 4-20mA hoặc 0-10V) tương ứng với mức chất lỏng trong bồn. Người dùng cần xác định rõ chất lỏng là dẫn điện (như nước sạch, dung dịch axit, kiềm) hay không dẫn điện (như dầu mỏ, dầu thực vật, xăng, dầu Diesel). Đối với các môi trường có nguy cơ cháy nổ cao, cần sử dụng các loại cảm biến được thiết kế chuyên biệt, đạt tiêu chuẩn chống cháy nổ (ví dụ: Ex i, Ex d) và chịu nhiệt độ cao (Ex iT).

Cảm Biến Đo Mức Liên Tục Cho Chất Rắn

Tương tự như chất lỏng, cảm biến này được dùng để đo mức liên tục của các loại chất rắn dạng hạt, bột trong silo hoặc bể chứa. Với tín hiệu ngõ ra Analog 4-20mA hoặc 0-10V, loại cảm biến này thường có phạm vi đo rộng (có thể lên đến 20m), mang lại ưu điểm vượt trội so với các công nghệ như Radar hay sóng điện từ trong một số ứng dụng. Chúng đặc biệt hữu ích cho các yêu cầu độ chính xác cao, với sai số thấp (thường chỉ khoảng 1% trên dải đo).

Cảm Biến Báo Mức Chất Lỏng (On/Off)

Đây là thiết bị báo mức chất lỏng dưới dạng tín hiệu bật/tắt (On-Off), thường được sử dụng để thay thế các loại phao cơ học hoặc que điện cực truyền thống khi chúng không hoạt động ổn định hoặc không phù hợp với môi trường. Loại cảm biến này có độ nhạy cao, hoạt động tốt trong các môi trường có nhiệt độ và áp suất lớn. Tín hiệu ngõ ra dạng relay PNP hoặc NPN cho phép kết nối trực tiếp với PLC để điều khiển bơm hoặc van. Người dùng có thể dễ dàng cài đặt điểm báo mức thường đóng (NC) hoặc thường mở (NO) bằng bút từ hoặc các công cụ cấu hình chuyên dụng.

Cảm Biến Báo Mức Chất Rắn (On/Off)

Được sử dụng phổ biến trong các nhà máy để báo cạn hoặc báo đầy các chất rắn dạng hạt hoặc bột như hạt nhựa, sỏi, cát, xi măng, bột mì, sữa bột, dược phẩm. Ưu điểm của loại cảm biến này là giá thành phải chăng, độ chính xác cao và độ bền ổn định, đặc biệt trong các ngành công nghiệp chế biến thực phẩm hay dược phẩm, nơi yêu cầu vệ sinh và độ tin cậy cao.

Ứng Dụng Đa Dạng Của Cảm Biến Điện Dung Trong Công Nghiệp và Đời Sống

Cảm biến điện dung đã trở thành một phần không thể thiếu trong nhiều hệ thống tự động hóa nhờ khả năng đo lường linh hoạt và đáng tin cậy. Chúng được ứng dụng rộng rãi từ việc kiểm soát mức nguyên liệu thô trong sản xuất đến giám sát các quy trình phức tạp trong công nghiệp.

Cảm Biến Báo Mức Nước Điện Dung Series CLS-23N

Trong nhiều ngành công nghiệp, việc giám sát mức nước là vô cùng quan trọng. Thay vì các phương pháp truyền thống như phao hay que điện cực, cảm biến điện dung CLS-23N cung cấp giải pháp báo mức chính xác và ổn định hơn. Dòng sản phẩm này rất đa dạng về kích thước và vật liệu, cho phép lắp đặt ngang hoặc đứng tùy theo nhu cầu:

CLS-23N-30: Với chiều dài từ 50mm đến 1000mm và đường kính phi 6mm, loại này phù hợp cho cả chất lỏng dẫn điện và không dẫn điện. Thiết kế đặc biệt với một đoạn không đo được (32mm từ ren kết nối) giúp thuận tiện cho việc lắp đặt từ trên xuống mà không lo tràn nước.
CLS-23N-21: Giá thành cạnh tranh, lý tưởng cho các bể chứa nước sạch, chất lỏng tiêu chuẩn vi sinh. Thường lắp ngang để báo mức On/Off.
CLS-23N-20: Dùng cho hầu hết các chất lỏng dẫn điện hoặc không dẫn điện, đường kính 6mm, độ dài linh hoạt từ 50mm đến 100mm.
CLS-23N-11: Được bọc lớp PP (Polypropylene), loại này phù hợp với mọi môi trường sử dụng, kể cả nước sạch chuẩn vi sinh. Với đầu dò chỉ 30mm, có thể lắp đặt linh hoạt từ trên xuống hoặc ngang để báo đầy mức nước.
CLS-23N-10: Với giá thành tốt, loại này hiệu quả trong việc báo mức dầu và các chất lỏng khác. Lắp ngang để báo cạn, đầy. Tín hiệu ngõ ra Relay PNP có thể điều khiển bơm thông qua rơle trung gian. Đầu dò 30mm tối ưu cho lắp đặt ngang.
- Đặc biệt, nếu lắp đặt dọc, một số biến thể có thể cung cấp 2 mức On/Off cho ngõ ra relay PBP, hoạt động như một cảm biến độc lập: xuất tín hiệu “On” khi mức nước xuống mức thấp nhất (min) và “Off” khi đạt mức cao nhất (max), thường được dùng để điều khiển bơm chính xác.

Cảm Biến Báo Mức Dạng Điện Dung Series DLS-35N

DLS-35N là series cảm biến có nhiều ưu điểm vượt trội so với CLS-23N, với khả năng báo mức cho cả chất lỏng và chất rắn, thiết kế chắc chắn hơn và tích hợp nhiều chức năng hơn, thường cho tín hiệu ngõ ra Relay PNP tiêu chuẩn.

DLS-35_-10, 13: Đường kính khoảng 10mm (13mm cho biến thể -13), chiều dài cố định 50mm hoặc 100mm. Được dùng để báo mức chất lỏng (xăng, nhớt, dầu) và chất rắn (đường, cát) dù dẫn điện hay không dẫn điện.
DLS-35_-11: Đường kính lớn hơn, khoảng 13mm, chiều dài 30mm. Chuyên dùng cho môi trường nước sạch dẫn điện.
DLS-35_-20, 23: Đường kính nhỏ hơn (khoảng 8mm), độ dài từ 100mm đến 1000mm. Dùng để báo mức dầu FO, DO, dầu ăn, dầu bôi trơn và các chất rắn khác như cát, bột đá, xi măng.
DLS-35_-21, 22, 25: Đường kính 10mm, độ dài 100mm đến 1000mm. Được bọc lớp FPE, chịu nhiệt độ và áp suất cao, thường được dùng trong lò hơi, hệ thống gas, nước nóng.
DLS-35N_-30: Đường kính nhỏ nhất trong series này (6mm), độ dài từ 100mm đến 3000mm. Dùng để đo chất rắn, chất lỏng không dẫn điện.
DLS-35_-31: Đường kính 8mm, độ dài từ 100mm đến 3000mm. Bọc lớp FPE, sử dụng cho nước thải, nước sạch, hóa chất.
DLS-35_-40, 43: Đường kính lớn (22mm), chiều dài từ 100mm đến 1000mm. Thiết kế chuyên biệt để đo, báo mức tại các bồn dầu dẫn điện hoặc không dẫn điện, có khả năng chịu áp suất tốt (khoảng 50 bar).
DLS-351–41, 45: Tương tự với đường kính 22mm, chiều dài từ 100mm đến 1000mm. Loại này được tối ưu cho môi trường áp suất cao với cả môi chất dẫn điện và không dẫn điện.
DLS-35_-50: Một biến thể đặc biệt với cảm biến dạng sợi cáp, độ dài từ 1000mm đến 6000mm. Thiết kế cho các khu vực có độ sâu lớn, lắp đặt từ trên xuống, dùng để báo mức đá, bột, xi măng và một số chất lỏng khác.

Cảm Biến Điện Dung Đo Mức Liên Tục Series CLM-36

Series CLM-36 nổi bật với khả năng điều chỉnh độ dẫn điện, giúp cảm biến phù hợp với nhiều môi trường và ứng dụng khác nhau, mang lại sự linh hoạt tối đa cho người sử dụng.

CLM-36_-10: Đường kính 8mm, chiều dài từ 0.2m đến 5m. Chuyên dùng cho các môi chất như dầu ăn, dầu FO, DO, dầu diesel, hoặc các chất rắn như lúa, xi măng, gạo, cát, hạt nhựa và các môi chất có độ dẫn điện rất thấp (εr).
CLM-36_-11, 12: Cải tiến với toàn thân được phủ lớp PFA/FEP, chiều dài từ 0.2m đến 3m. Dùng cho các bồn chứa dẫn điện, bồn nước thải, bồn chứa bê tông, cũng như các chất không dẫn điện.
CLM-36_20: Đường kính 22mm, chiều dài từ 0.2m đến 3m. Phạm vi sử dụng hẹp hơn nhưng chuyên biệt cho xăng, dầu và các bồn chứa chất không dẫn điện.
CLM-36_-22: Tương tự CLM-36-20 nhưng được phủ lớp FEP, dùng để đo mức nước liên tục cho bồn/bể chứa không dẫn điện.
CLM-36_-30, 31: Thiết kế dạng sợi cáp, thả từ trên xuống, đo các chất rắn như bột sắn, xi măng, cát, đá. Độ dài từ 1m đến tối đa 20m.
CLM-36_-32: Có đối trọng là PTFE và được phủ lớp FEP. Chuyên dùng cho các chất lỏng KHÔNG dẫn điện và có chiều dài từ 1m đến 20m.

Lựa Chọn Cảm Biến Điện Dung Phù Hợp: Cẩm Nang Từ A-Z

Việc lựa chọn một cảm biến điện dung phù hợp là yếu tố then chốt quyết định hiệu quả và độ bền của hệ thống. Để đưa ra quyết định đúng đắn, bạn cần xem xét kỹ lưỡng các tiêu chí sau:

Xác định Loại Cảm Biến Cần Thiết:
- Bạn cần cảm biến để báo mức (On-Off) hay đo mức liên tục (với tín hiệu ngõ ra 4-20mA, 0-10V)? Nhu cầu này sẽ ảnh hưởng trực tiếp đến dòng sản phẩm và công nghệ bạn cần tìm kiếm.
Đặc Tính Của Môi Chất Cần Đo:
- Trạng thái vật lý: Môi chất là chất lỏng hay chất rắn (dạng hạt, bột)?
- Tính dẫn điện: Môi chất là dẫn điện (nước, hóa chất dẫn điện) hay không dẫn điện (dầu, xăng, hạt nhựa, xi măng)? Đây là yếu tố cực kỳ quan trọng để chọn vật liệu đầu dò và nguyên lý hoạt động của cảm biến.
- Tính chất đặc biệt: Môi chất có ăn mòn không (axit, kiềm)? Có gây đóng cặn không? Có yêu cầu vệ sinh cao (thực phẩm, dược phẩm) không?
Điều Kiện Môi Trường Vận Hành:
- Nhiệt độ: Cảm biến sẽ hoạt động trong dải nhiệt độ nào (nước lạnh, nước nóng, lò hơi)? Nhiệt độ quá cao có thể làm hỏng cảm biến không phù hợp.
- Áp suất: Áp suất trong bồn chứa là bao nhiêu? Cảm biến cần có khả năng chịu áp suất tương ứng.
- Môi trường nguy hiểm: Có nguy cơ cháy nổ không? Nếu có, cần chọn cảm biến có chứng nhận chống cháy nổ (Ex-proof) phù hợp. Điều này cũng liên quan đến các giải pháp bảo vệ khác như chống sét lan truyền hoặc thiết bị chống sét điện gia đình cho toàn bộ hệ thống điều khiển.
- Môi trường rung động, va đập: Độ bền cơ học của cảm biến cũng cần được cân nhắc.
Khoảng Cách Đo và Kích Thước Lắp Đặt:
- Đối với cảm biến đo mức liên tục, bạn cần xác định chính xác khoảng cách đo tối thiểu và tối đa.
- Vị trí lắp đặt (ngang, dọc, từ trên xuống) và không gian có sẵn cũng ảnh hưởng đến việc lựa chọn loại đầu dò (thanh, cáp) và kích thước cảm biến.
Tín Hiệu Ngõ Ra Và Khả Năng Tương Thích:
- Hệ thống điều khiển (PLC, bộ điều khiển) của bạn yêu cầu tín hiệu ngõ ra loại nào (4-20mA, 0-10V, PNP, NPN, Relay)? Đảm bảo cảm biến bạn chọn tương thích hoàn toàn.
Thương Hiệu và Chất Lượng:
- Ưu tiên lựa chọn sản phẩm từ các thương hiệu uy tín, có nguồn gốc rõ ràng. Điều này đảm bảo thiết bị có độ bền cao, hoạt động ổn định và chính xác trong thời gian dài, giảm thiểu rủi ro hỏng hóc và chi phí bảo trì.

Kết Luận

Qua bài viết này, chúng ta đã cùng tìm hiểu sâu hơn về cảm biến điện dung – một công nghệ đo lường linh hoạt và mạnh mẽ, đóng góp không nhỏ vào sự phát triển của ngành công nghiệp tự động hóa hiện đại. Từ định nghĩa, cấu tạo, nguyên lý hoạt động cho đến các loại phổ biến và vô vàn ứng dụng thực tế, cảm biến điện dung đã chứng tỏ mình là giải pháp tối ưu cho nhiều bài toán đo mức chất lỏng và chất rắn trong các môi trường đa dạng.

Với khả năng hoạt động không tiếp xúc, độ chính xác cao và khả năng thích ứng với nhiều loại vật liệu, cảm biến điện dung giúp tối ưu hóa quy trình sản xuất, tăng cường hiệu quả vận hành và đảm bảo an toàn. Tuy nhiên, việc lựa chọn đúng loại cảm biến phù hợp với từng nhu cầu và điều kiện cụ thể là yếu tố then chốt để khai thác tối đa tiềm năng của chúng.
