Cảm Biến Điện Từ: Từ Nguyên Lý Đến Ứng Dụng Đa Dạng Trong Cuộc Sống Và Sản Xuất

Trong thế giới công nghệ hiện đại, các loại cảm biến đóng vai trò không thể thiếu, giúp tự động hóa và tối ưu hóa nhiều quy trình từ đời sống hàng ngày đến sản xuất công nghiệp. Trong số đó, cảm biến điện từ nổi bật như một thiết bị quan trọng, được ứng dụng rộng rãi nhờ khả năng phát hiện vật thể kim loại mà không cần tiếp xúc. Tuy nhiên, không ít người vẫn còn thắc mắc về khái niệm, cách thức hoạt động hay những lợi ích mà loại cảm biến này mang lại. Hãy cùng Linhkien283 khám phá sâu hơn về cảm biến điện từ qua bài viết này, để bạn có cái nhìn toàn diện và áp dụng hiệu quả vào các dự án của mình.

Cảm biến quang điện cũng là một loại cảm biến rất phổ biến, thường được dùng để phát hiện vật thể không kim loại hoặc xác định khoảng cách. Sự khác biệt trong nguyên lý hoạt động khiến chúng phù hợp với các ứng dụng khác nhau.

Cảm Biến Điện Từ Là Gì?

Cảm biến điện từ (thường được gọi tắt là cảm biến từ) là một thiết bị điện tử thuộc nhóm cảm biến tiệm cận. Nó hoạt động dựa trên hiện tượng cảm ứng điện từ, có khả năng phát hiện các vật thể mang từ tính hoặc kim loại ở khoảng cách gần, thường chỉ vài milimét đến vài chục milimét, mà không cần bất kỳ sự tiếp xúc vật lý nào.

Bản chất của cảm biến điện từ là tạo ra một từ trường xung quanh nó. Khi bất kỳ vật thể kim loại nào đi vào vùng từ trường này, từ trường sẽ bị ảnh hưởng hoặc thay đổi. Cảm biến sẽ phát hiện sự thay đổi đó và chuyển đổi thành tín hiệu điện, báo về bộ phận xử lý trung tâm. Đây là một nguyên lý cơ bản nhưng lại mở ra vô vàn ứng dụng thực tế.

Cấu Tạo Cơ Bản Của Cảm Biến Điện Từ

Cấu tạo của một cảm biến điện từ thường bao gồm các thành phần chính sau đây, được thiết kế để hoạt động hiệu quả trong nhiều môi trường:

• Cuộn cảm: Đây là bộ phận cốt lõi, thường là một cuộn dây dẫn điện được quấn quanh lõi. Khi dòng điện chạy qua, nó sẽ tạo ra từ trường. Cuộn cảm thường được ghép nối tiếp hoặc song song với tụ điện để hình thành một mạch cộng hưởng, chịu trách nhiệm chính trong việc phát ra và cảm nhận từ trường.
• Bộ phận cảm ứng và xử lý tín hiệu: Đây là “bộ não” của cảm biến. Nó thu nhận các thông tin từ sự thay đổi của từ trường do vật thể kim loại gây ra. Sau đó, bộ phận này sẽ xử lý các tín hiệu analog thành tín hiệu số hoặc các thông số định tính/định lượng cần thiết để phục vụ cho các yêu cầu nghiên cứu hoặc điều khiển.
• Ngõ ra điều khiển: Tín hiệu sau khi được xử lý sẽ được gửi đến ngõ ra điều khiển. Bộ phận này chịu trách nhiệm giám sát và kích hoạt các hành động hoặc quá trình tiếp theo, ví dụ như bật/tắt một thiết bị, gửi cảnh báo, hoặc điều chỉnh hoạt động của máy móc.

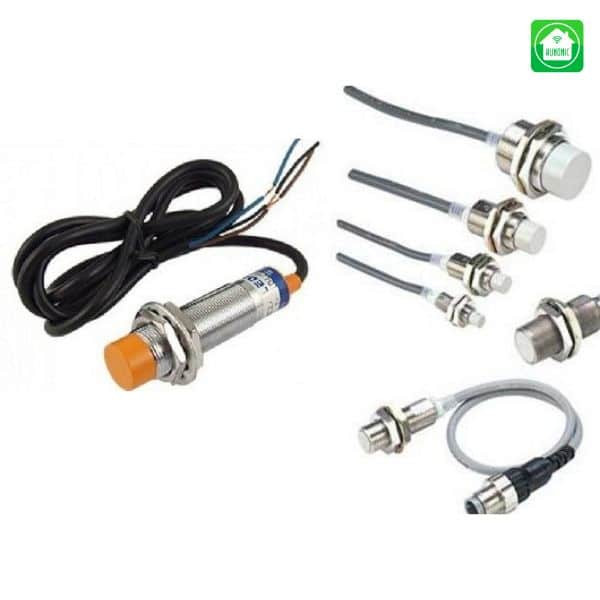

Cảm biến từ là gì?

Nguyên Lý Hoạt Động Của Cảm Biến Điện Từ

Nguyên lý hoạt động của cảm biến điện từ khá thú vị và dựa trên các định luật vật lý về điện từ:

Khi cảm biến được cấp nguồn điện, dòng điện sẽ đi qua mạch chứa cuộn cảm, tạo ra một từ trường biến thiên xung quanh cảm biến. Khi một vật thể kim loại (có khả năng dẫn điện hoặc từ hóa) di chuyển vào vùng từ trường này, nó sẽ tương tác với từ trường.

Sự tương tác này tạo ra các dòng điện xoáy (dòng Foucault) trong vật thể kim loại, làm tiêu hao năng lượng từ trường của cảm biến và thay đổi đặc tính của mạch cộng hưởng bên trong. Bộ phận xử lý tín hiệu sẽ phát hiện sự thay đổi này (thường là sự thay đổi về tần số hoặc biên độ dao động của mạch cộng hưởng) và chuyển đổi thành tín hiệu đầu ra. Các vật chất khác như chất lỏng, bụi bẩn, hoặc vật liệu phi kim loại sẽ không hoặc rất ít tương tác với từ trường, do đó không gây ra sự thay đổi đáng kể nào.

Chính vì đặc điểm này mà cảm biến điện từ có khả năng hoạt động ổn định trong môi trường nhiều bụi bẩn, ẩm ướt hoặc có các hạt nhỏ, nơi các loại cảm biến khác như cảm biến tiệm cận điện dung có thể gặp khó khăn.

Kích thước và tiết diện của cảm biến điện từ càng lớn thì từ trường phát ra càng mạnh, đồng nghĩa với việc phạm vi phát hiện vật thể cũng sẽ xa hơn, giúp tăng hiệu quả sử dụng trong nhiều ứng dụng.

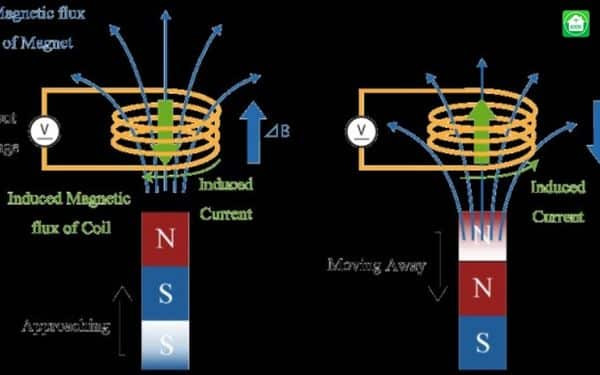

Nguyên lý hoạt động của cảm biến từ.

Ưu Điểm Nổi Bật Của Cảm Biến Điện Từ

Cảm biến điện từ sở hữu nhiều ưu điểm vượt trội, lý giải cho sự phổ biến của nó trong cả công nghiệp và đời sống:

• Độ bền và tuổi thọ cao: Do không có bộ phận chuyển động cơ học và không yêu cầu tiếp xúc vật lý, cảm biến điện từ có tuổi thọ cao và khả năng hoạt động bền bỉ trong thời gian dài, giảm thiểu chi phí bảo trì.
• Hoạt động ổn định trong môi trường khắc nghiệt: Như đã đề cập, cảm biến này ít bị ảnh hưởng bởi bụi bẩn, dầu mỡ, độ ẩm hoặc các điều kiện thời tiết khắc nghiệt, giúp đảm bảo hiệu suất làm việc liên tục.
• Lắp đặt và sử dụng dễ dàng: Cấu tạo tương đối đơn giản giúp quá trình lắp đặt và cấu hình cảm biến trở nên nhanh chóng và tiện lợi, tiết kiệm thời gian và công sức.
• Chi phí hợp lý: So với nhiều loại cảm biến chuyên biệt khác, cảm biến điện từ thường có chi phí mua sắm và lắp đặt phải chăng, phù hợp với nhiều dự án và ngân sách.
• Tốc độ phản hồi nhanh: Khả năng phát hiện vật thể tức thì giúp nó trở thành lựa chọn lý tưởng cho các ứng dụng yêu cầu tốc độ cao trong dây chuyền sản xuất.

Các Loại Cảm Biến Điện Từ Phổ Biến

Để phù hợp với từng nhu cầu và môi trường ứng dụng cụ thể, cảm biến điện từ được phân loại theo nhiều tiêu chí khác nhau:

Phân loại theo giá trị của từ trường

Dựa trên khả năng cảm nhận cường độ từ trường, chúng ta có 3 loại chính:

• Cảm biến từ trường thấp: Được sử dụng để phát hiện các giá trị từ trường rất nhỏ, thường ở mức 1 microgauss (1uG) hoặc thậm chí thấp hơn. Các ứng dụng chính của loại cảm biến này thường nằm trong lĩnh vực nghiên cứu khoa học, y tế (ví dụ như các thiết bị chẩn đoán nhạy cảm) hoặc quân sự.
• Cảm biến từ trường Trái Đất: Loại này sử dụng từ trường tự nhiên của Trái Đất làm tham chiếu hoặc để phát hiện các vật thể gây nhiễu loạn từ trường đó. Chúng được ứng dụng trong các phương tiện để định hướng, điều hướng (ví dụ như la bàn điện tử), hoặc trong địa vật lý. Phạm vi từ tính của chúng thường nằm trong khoảng từ 1uG đến 10 Gauss.
• Cảm biến từ nam châm: Đây là loại cảm biến được sử dụng phổ biến nhất trong công nghiệp, dùng để cảm nhận các từ trường có cường độ lớn, trên 10 Gauss. Chúng thường sử dụng nam châm vĩnh cửu như một nguồn tạo từ trường. Các cảm biến này có khả năng nhận diện từ tính của các vật thể sắt từ khi chúng di chuyển lại gần cảm biến, rất hữu ích trong việc phát hiện kim loại.

Phân loại theo hình dáng

Cảm biến điện từ có thể có nhiều hình dáng khác nhau để phù hợp với không gian lắp đặt:

• Cảm biến từ hình trụ: Đây là dạng phổ biến nhất, dễ dàng lắp đặt vào các lỗ hoặc giá đỡ tiêu chuẩn.
• Cảm biến từ hình hộp: Thường được sử dụng trong các không gian yêu cầu diện tích bề mặt cảm biến lớn hơn hoặc khi cần tích hợp thêm các chức năng khác.

Phân loại theo cấu trúc bảo vệ

• Loại có bảo vệ (Shielded): Cuộn cảm được bao bọc bởi một lớp vỏ kim loại hoặc vật liệu chắn từ, giúp tập trung từ trường ở mặt trước của cảm biến. Điều này làm cho cảm biến ít bị nhiễu bởi các vật thể kim loại xung quanh bên hông hoặc phía sau. Tuy nhiên, phạm vi phát hiện của loại này thường bị thu hẹp lại, chỉ còn vài milimét.
• Loại không có bảo vệ (Unshielded): Cuộn cảm không được che chắn hoàn toàn, cho phép từ trường lan tỏa rộng hơn ra xung quanh. Điều này giúp cảm biến có phạm vi phát hiện vật thể xa hơn và rộng hơn. Nhược điểm là nó dễ bị nhiễu bởi các vật thể kim loại khác trong môi trường xung quanh, đặc biệt là khi có nhiều kim loại gần cảm biến.

Ứng Dụng Đa Dạng Của Cảm Biến Điện Từ Trong Đời Sống Và Công Nghiệp

Từ những nguyên lý cơ bản, cảm biến điện từ đã mở ra vô vàn ứng dụng thiết thực, góp phần nâng cao hiệu quả và an toàn trong nhiều lĩnh vực:

Bếp từ thông minh

Đây là một ứng dụng rất quen thuộc trong mỗi gia đình hiện đại. Bếp từ sử dụng hiện tượng cảm ứng điện từ để tạo ra nhiệt trực tiếp làm nóng đáy nồi bằng vật liệu sắt từ, thay vì truyền nhiệt từ lửa hoặc bộ phận làm nóng điện. Nhờ đó, nhiệt độ tăng nhanh, giúp tiết kiệm năng lượng và thời gian nấu nướng hiệu quả, đồng thời an toàn hơn so với bếp gas truyền thống.

Đèn huỳnh quang

Trong các thiết bị chiếu sáng như đèn huỳnh quang, chấn lưu (ballast) bên trong thường được chế tạo với cuộn cảm, hoạt động như một cảm biến điện từ gián tiếp. Khi cấp điện, nó tạo ra điện áp cao để phóng điện qua khí trong bóng đèn, kích thích bột huỳnh quang phát sáng.

Máy phát điện cung cấp điện

Máy phát điện xoay chiều hoạt động dựa trên nguyên lý cảm ứng điện từ Faraday. Cuộn dây từ trường là bộ phận quan trọng nhất, tạo ra từ trường biến thiên liên tục khi quay, từ đó cảm ứng ra dòng điện xoay chiều trong các cuộn dây stato.

Thiết bị y tế chữa bệnh

Điện từ trường đóng vai trò quan trọng trong nhiều thiết bị y tế hiện đại. Cảm biến điện từ được tích hợp trong các phương pháp điều trị và chẩn đoán như tăng thân nhiệt cho bệnh nhân ung thư, cấy ghép tế bào, hay đặc biệt là chụp cộng hưởng từ (MRI) – một kỹ thuật chẩn đoán hình ảnh tiên tiến.

Máy hút bụi mạnh mẽ

Nhiều dòng máy hút bụi hiện đại sử dụng động cơ cảm ứng từ thay vì động cơ chổi than truyền thống. Động cơ cảm ứng từ mang lại hiệu suất làm việc cao hơn, chính xác hơn, và độ bền bỉ vượt trội, giúp máy hoạt động êm ái và hiệu quả hơn.

Đo độ dày của tạp chất

Cảm biến điện từ có thể được sử dụng để đo độ dày của các lớp tạp chất bám dính trên bề mặt kim loại hoặc các vật liệu từ tính, ví dụ như đo độ dày lớp gỉ sét bên trong thành ống sắt từ mà không cần tiếp xúc trực tiếp.

Phát hiện và phân loại vật thể kim loại

Đây là một trong những ứng dụng phổ biến nhất trong công nghiệp. Nhờ khả năng nhận diện vật liệu từ tính khi tương tác với từ trường, cảm biến điện từ được sử dụng rộng rãi để:

• Phát hiện sự có mặt của kim loại.
• Kiểm tra sự hiện diện của các chi tiết máy.
• Nhận diện vị trí chính xác của các bộ phận trong dây chuyền sản xuất tự động.
• Phân biệt các loại kim loại khác nhau (ở một số cảm biến chuyên biệt).

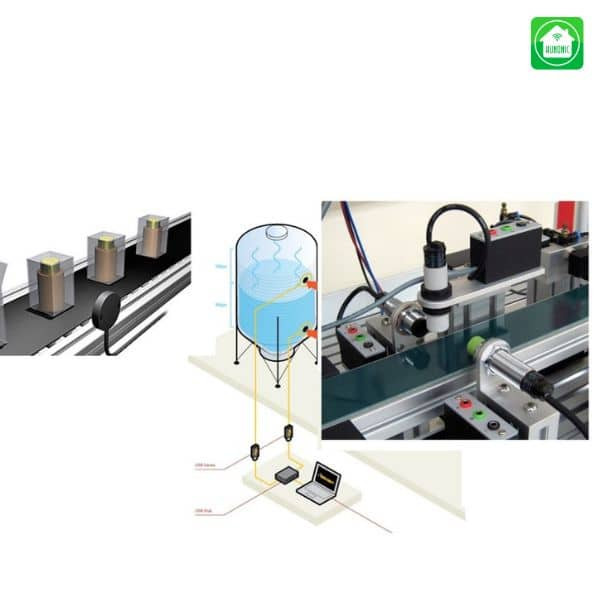

Một số ứng dụng của cảm biến từ

Đếm số lượng, phân loại sản phẩm

Trong các dây chuyền sản xuất tự động như nước giải khát, thực phẩm đóng hộp, linh kiện điện tử, cảm biến điện từ được dùng để đếm số lượng sản phẩm đi qua, hoặc phân loại các sản phẩm dựa trên vật liệu kim loại của chúng, đảm bảo quy trình đóng gói và kiểm kê diễn ra nhanh chóng, chính xác.

Cảm biến điện từ trong an ninh

Là một giải pháp hiệu quả trong các hệ thống an ninh gia đình và công nghiệp. Cảm biến điện từ thường được lắp đặt ở cửa ra vào, cửa sổ. Bộ cảm biến gồm hai phần: một phần gắn trên khung cửa và một phần gắn trên cánh cửa, chứa nam châm. Khi cửa bị mở, hai phần này tách rời, làm mất từ trường, cảm biến sẽ phát hiện sự thay đổi này và truyền tín hiệu cảnh báo đến hệ thống an ninh trung tâm, kích hoạt chuông báo hoặc gửi thông báo đến chủ nhà.

Một Số Thương Hiệu Cảm Biến Điện Từ Uy Tín Trên Thị Trường

Thị trường cảm biến điện từ hiện nay rất đa dạng với nhiều mẫu mã, đặc điểm kỹ thuật và mức giá khác nhau. Để lựa chọn được sản phẩm chất lượng, bạn có thể tham khảo các thương hiệu nổi tiếng sau:

• Omron (Nhật Bản): Nổi tiếng với các sản phẩm công nghiệp chất lượng cao, độ chính xác và độ bền vượt trội, bao gồm nhiều loại cảm biến điện từ cho các ứng dụng đa dạng.

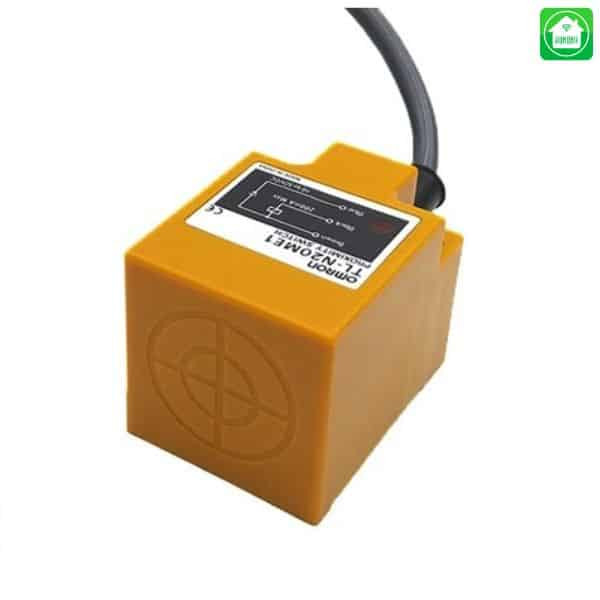

Cảm biến từ Omron TL-N20ME1 2M

• Keyence (Nhật Bản): Là nhà sản xuất hàng đầu về các thiết bị tự động hóa và cảm biến công nghiệp, các sản phẩm của Keyence luôn dẫn đầu về công nghệ và hiệu suất.
• Autonics (Hàn Quốc): Cung cấp các giải pháp tự động hóa toàn diện với giá cả cạnh tranh, trong đó có nhiều dòng cảm biến điện từ được tin dùng.

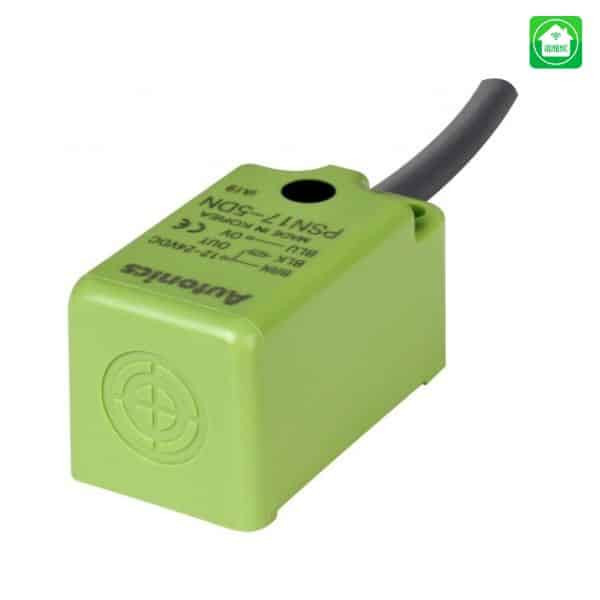

Cảm biến từ Autonics PSN17-5DN

• Hanyoung (Hàn Quốc): Cũng là một thương hiệu uy tín đến từ Hàn Quốc, chuyên về các thiết bị điều khiển và cảm biến với chất lượng ổn định.
• IFM (Đức): Một thương hiệu đến từ Châu Âu, nổi tiếng với sự đổi mới và các sản phẩm cảm biến công nghiệp có độ bền cao, hoạt động đáng tin cậy trong môi trường khắc nghiệt.

Kết Luận

Hy vọng với những thông tin chi tiết trên, bạn đã hiểu rõ hơn về cảm biến điện từ – từ khái niệm, cấu tạo, nguyên lý hoạt động đến các ưu điểm và ứng dụng rộng rãi của nó trong đời sống và sản xuất. Việc lựa chọn đúng loại cảm biến phù hợp sẽ giúp tối ưu hóa hiệu quả công việc, nâng cao độ an toàn và tiết kiệm chi phí.

Nếu bạn đang tìm kiếm các loại linh kiện điện tử, linh kiện cơ khí, máy in 3D hay các loại cảm biến chất lượng, đừng ngần ngại liên hệ với Linhkien283. Chúng tôi luôn sẵn lòng tư vấn và cung cấp những sản phẩm phù hợp nhất với nhu cầu của bạn.
