Diode: Khám Phá Linh Kiện "Cửa Một Chiều" Của Thế Giới Điện Tử

Trong vô vàn các loại linh kiện điện tử, có một thành phần đóng vai trò cực kỳ quan trọng và xuất hiện gần như trong mọi mạch điện, thiết bị điện tử hiện đại, đó chính là Diode. Bạn có bao giờ thắc mắc tại sao dòng điện chỉ chạy theo một hướng trong mạch hay không? Câu trả lời nằm ở Diode – một “cánh cửa một chiều” của dòng điện.

Bài viết này sẽ cùng bạn đi sâu khám phá về Diode, từ định nghĩa, cấu tạo, nguyên lý hoạt động cho đến cách kiểm tra và những ứng dụng đa dạng của chúng trong cuộc sống hằng ngày. Nếu bạn đang tìm hiểu về linh kiện điện tử gồm những gì, thì Diode chắc chắn là một cái tên không thể bỏ qua.

Diode là gì? Cấu tạo và Nguyên lý hoạt động cơ bản

Diode là một linh kiện điện tử bán dẫn đặc biệt, có khả năng cho phép dòng điện chạy qua nó theo một chiều duy nhất và ngăn chặn dòng điện chạy ngược lại. Tính chất “một chiều” này làm cho Diode trở thành một thành phần không thể thiếu trong nhiều ứng dụng điện tử.

Về cấu tạo, Diode bán dẫn thường được hình thành từ việc ghép nối hai khối bán dẫn khác loại: một khối bán dẫn loại P (mang điện tích dương, có nhiều “lỗ trống”) và một khối bán dẫn loại N (mang điện tích âm, có nhiều “điện tử tự do”). Tại bề mặt tiếp xúc giữa hai khối này, các điện tử từ bán dẫn N sẽ di chuyển sang bán dẫn P để lấp đầy các lỗ trống, tạo thành một vùng gọi là “miền cách điện” hay “vùng nghèo”. Miền này có tính chất trung hòa về điện và đóng vai trò như một rào cản ngăn dòng điện chạy tự do. Diode có hai chân ra chính là Anode (nối với bán dẫn P) và Cathode (nối với bán dẫn N).

Mối tiếp xúc P-N, cấu tạo cơ bản của Diode bán dẫn

Hình ảnh trên minh họa chi tiết mối tiếp xúc P-N, chính là cấu trúc nền tảng của một Diode bán dẫn.

Khi nhìn vào sơ đồ mạch điện, Diode được ký hiệu bằng một mũi tên chỉ hướng dòng điện cho phép, cùng với một vạch ngang ở cuối mũi tên biểu thị Cathode. Thực tế, Diode có nhiều hình dạng khác nhau tùy thuộc vào loại và ứng dụng. Nếu bạn tò mò linh kiện điện tử tiếng anh là gì, thì Diode trong tiếng Anh cũng là “Diode”.

Diode hoạt động như thế nào? Phân cực thuận và phân cực ngược

Để hiểu rõ hơn về cách Diode kiểm soát dòng điện, chúng ta cần tìm hiểu về hai chế độ hoạt động chính: phân cực thuận và phân cực ngược.

Phân cực thuận cho Diode

Khi chúng ta cấp một điện áp dương (+) vào chân Anode (vùng bán dẫn P) và một điện áp âm (-) vào chân Cathode (vùng bán dẫn N), Diode sẽ ở trạng thái phân cực thuận. Dưới tác động của điện áp này, miền cách điện ban đầu sẽ bị thu hẹp lại. Khi điện áp chênh lệch giữa Anode và Cathode đạt đến một ngưỡng nhất định (khoảng 0.6V đối với Diode Silicon – Si, hoặc 0.2V đối với Diode Germanium – Ge), miền cách điện sẽ gần như biến mất, cho phép dòng điện bắt đầu chạy qua Diode.

Nếu tiếp tục tăng điện áp nguồn, dòng điện qua Diode sẽ tăng lên nhanh chóng, nhưng điện áp rơi trên Diode (chênh lệch điện áp giữa Anode và Cathode) sẽ không tăng đáng kể mà vẫn duy trì ổn định ở mức khoảng 0.6V (đối với Diode Si).

Minh họa Diode (Si) được phân cực thuận

Diode (Si) phân cực thuận – Khi Diode dẫn điện áp thuận được ghim ở mức 0,6V

Đường đặc tuyến của điện áp thuận qua Diode

Kết luận: Khi Diode (loại Si) được phân cực thuận, dòng điện chỉ bắt đầu chạy qua khi điện áp phân cực đạt ngưỡng 0.6V. Sau đó, dòng điện có thể tăng nhanh nhưng điện áp rơi thuận trên Diode vẫn được giữ ổn định ở giá trị 0.6V.

Phân cực ngược cho Diode

Ngược lại, khi chúng ta cấp điện áp dương (+) vào chân Cathode (bán dẫn N) và điện áp âm (-) vào chân Anode (bán dẫn P), Diode sẽ ở trạng thái phân cực ngược. Trong trường hợp này, miền cách điện sẽ càng mở rộng ra, tạo thành một rào cản rất lớn, ngăn chặn hầu hết dòng điện đi qua mối tiếp giáp. Diode có khả năng chịu được một điện áp ngược rất lớn, thường lên tới khoảng 1000V hoặc hơn, trước khi bị “đánh thủng” và dẫn điện theo chiều ngược lại (điều này thường gây hỏng Diode).

Sơ đồ minh họa Diode khi được phân cực ngược

Diode chỉ bị cháy khi áp phân cực ngược tăng >= 1000V

Khi nói về ký hiệu của các linh kiện điện tử, Diode thường được ký hiệu là D trong các sơ đồ mạch.

Cách đo và kiểm tra Diode đơn giản bằng đồng hồ vạn năng

Kiểm tra tình trạng của Diode là một kỹ năng quan trọng đối với bất kỳ ai làm việc với mạch điện tử. Bạn có thể dễ dàng kiểm tra Diode bằng một chiếc đồng hồ vạn năng ở thang đo điện trở (ví dụ: x1Ω hoặc x10Ω).

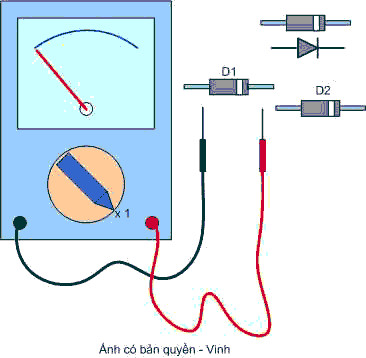

Cách đo và kiểm tra Diode bằng đồng hồ vạn năng

Đo kiểm tra Diode

Các bước kiểm tra:

Đặt đồng hồ ở thang x1Ω hoặc x10Ω.
Đo chiều thuận: Đặt que đo màu đen của đồng hồ vào Anode (chân P) và que đo màu đỏ vào Cathode (chân N). Nếu Diode tốt, kim đồng hồ sẽ lên một giá trị điện trở thấp (khoảng vài chục đến vài trăm Ohm).
Đo chiều ngược: Đảo ngược que đo, đặt que đen vào Cathode và que đỏ vào Anode. Nếu Diode tốt, kim đồng hồ sẽ không lên (điện trở vô cùng lớn) hoặc chỉ nhích lên rất ít do dòng dò.

Các trường hợp xảy ra:

Diode tốt: Đo chiều thuận kim lên, đo chiều ngược kim không lên.
Diode bị chập (ngắn mạch): Đo cả hai chiều kim đều lên ở mức 0Ω (hoặc rất thấp).
Diode bị đứt (hở mạch): Đo cả hai chiều kim đều không lên.
Diode bị dò: Nếu đặt ở thang đo điện trở cao hơn (ví dụ x1KΩ) mà đo chiều ngược kim vẫn lên một chút, Diode đó có thể bị dò.

Để tìm hiểu sâu hơn về cách kiểm tra một loại Diode phổ biến khác, bạn có thể tham khảo bài viết về cách đo diode cầu 4 chân.

Ứng dụng phổ biến của Diode trong các mạch điện tử

Nhờ đặc tính dẫn điện một chiều, Diode có vô số ứng dụng quan trọng trong lĩnh vực điện tử:

Mạch chỉnh lưu: Đây là ứng dụng phổ biến nhất, Diode được dùng để chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC), là nguồn cung cấp năng lượng cho hầu hết các thiết bị điện tử. Các Diode có thể được mắc thành cầu Diode để chỉnh lưu hiệu quả hơn.
Mạch tách sóng: Trong các mạch thu phát sóng vô tuyến, Diode giúp tách tín hiệu âm thanh hoặc dữ liệu ra khỏi sóng mang cao tần.
Mạch ghim áp và phân cực: Diode được dùng để ghim điện áp tại một mức cố định hoặc tạo ra các điện áp phân cực cần thiết cho các linh kiện khác như transistor hoạt động ổn định.
Mạch bảo vệ: Diode có thể bảo vệ mạch điện khỏi các xung điện áp ngược hoặc quá áp không mong muốn.

Các loại Diode thông dụng và đặc điểm riêng biệt

Ngoài Diode chỉnh lưu thông thường, có rất nhiều loại Diode khác với các đặc tính và ứng dụng chuyên biệt:

Diode Zener (Diode ổn áp)

Diode Zener có cấu tạo tương tự Diode thường nhưng được thiết kế để hoạt động ổn định trong chế độ phân cực ngược khi đạt đến một điện áp nhất định, gọi là điện áp Zener. Khi phân cực thuận, Diode Zener hoạt động như một Diode thông thường. Tuy nhiên, khi phân cực ngược và điện áp đạt đến ngưỡng Zener, nó sẽ ghim điện áp đầu ra ở mức cố định, bất kể điện áp đầu vào có thay đổi trong một khoảng nhất định.

Ký hiệu và một ứng dụng cơ bản của Diode Zener trong mạch

Ký hiệu và ứng dụng của Diode zener trong mạch

Diode Zener thường được sử dụng trong các mạch ổn áp để duy trì điện áp đầu ra luôn ổn định. Lưu ý rằng dòng điện ngược qua Diode Zener cũng có giới hạn, thường khoảng 30mA, cần kết hợp với điện trở hạn dòng phù hợp.

Minh họa hoạt động ổn áp của Diode Zener khi nguồn thay đổi

Nếu U1 > Dz thì khi U1 thay đổi => áp trên Dz không đổi.

Diode Thu quang (Photo Diode)

Diode Thu quang hay Photo Diode hoạt động ở chế độ phân cực ngược. Vỏ Diode thường có một lớp vật liệu trong suốt để ánh sáng có thể chiếu vào mối nối P-N. Khi có ánh sáng chiếu vào, dòng điện ngược qua Diode sẽ tỷ lệ thuận với cường độ ánh sáng đó. Điều này cho phép Photo Diode được sử dụng làm cảm biến ánh sáng trong nhiều ứng dụng như cảm biến hồng ngoại, thiết bị đọc mã vạch hay máy đo cường độ ánh sáng.

Ký hiệu của Photo Diode

Sơ đồ minh họa nguyên lý hoạt động của Photo Diode

Minh hoạ sự hoạt động của Photo Diode

Diode Phát quang (Light Emitting Diode – LED)

Diode Phát quang, hay còn gọi là LED, là một loại Diode đặc biệt có khả năng phát ra ánh sáng khi được phân cực thuận. Khi dòng điện chạy qua, các điện tử và lỗ trống tái hợp tại mối nối P-N và giải phóng năng lượng dưới dạng photon ánh sáng. Điện áp làm việc của LED thường trong khoảng 1.7V đến 2.2V, với dòng điện từ 5mA đến 20mA. LED được sử dụng rộng rãi làm đèn báo nguồn, đèn trang trí, đèn chiếu sáng, và màn hình hiển thị.

Diode Varicap (Diode biến dung)

Diode Varicap hay Diode biến dung, là loại Diode có điện dung thay đổi khi ta thay đổi điện áp ngược đặt vào nó. Tính chất này tương tự như một tụ điện có điện dung điều chỉnh được bằng điện áp. Diode Varicap được ứng dụng trong các mạch cộng hưởng, bộ dò kênh TV màu, và các mạch điều chỉnh tần số bằng điện áp, giúp thay đổi tần số cộng hưởng của mạch một cách linh hoạt.

Ứng dụng của Diode Varicap trong mạch cộng hưởng điều chỉnh tần số

Ứng dụng của Diode biến dung Varicap (VD) trong mạch cộng hưởng

Diode Xung

Diode Xung là loại Diode được thiết kế đặc biệt để hoạt động hiệu quả ở tần số cao, thường là vài chục KHz. Chúng thường được sử dụng ở đầu ra của các biến áp xung trong các bộ nguồn xung để chỉnh lưu dòng điện. Diode nắn điện thông thường không thể thay thế Diode xung ở những vị trí này do không đáp ứng được tốc độ chuyển mạch cao. Về hình dáng, Diode xung có thể trông giống Diode thường, nhưng đôi khi có vòng đánh dấu đứt nét hoặc hai vòng để phân biệt.

Diode Tách sóng

Diode Tách sóng là loại Diode nhỏ, thường có vỏ bằng thủy tinh, được gọi là Diode tiếp điểm vì mối tiếp xúc giữa hai chất bán dẫn P-N chỉ là một điểm nhỏ để giảm thiểu điện dung ký sinh. Loại Diode này chuyên dùng trong các mạch cao tần để tách sóng tín hiệu, biến đổi tín hiệu cao tần thành tín hiệu tần số thấp hơn có chứa thông tin.

Diode Nắn điện (Diode Chỉnh lưu)

Đây là loại Diode phổ biến nhất, còn gọi là Diode tiếp mặt, dùng để nắn dòng điện xoay chiều có tần số thấp (ví dụ 50Hz) thành dòng điện một chiều trong các bộ nguồn chỉnh lưu.

Diode Cầu

Diode Cầu là một linh kiện tích hợp, bên trong gồm 4 hoặc 6 Diode được mắc sẵn theo cấu hình cầu. Chúng được sử dụng để chỉnh lưu toàn sóng cho các nguồn điện xoay chiều một pha hoặc ba pha, cho ra điện áp DC với độ gợn sóng thấp hơn so với việc sử dụng Diode đơn lẻ.

Kết luận

Diode, dù là một linh kiện nhỏ bé, nhưng lại là nền tảng của nhiều mạch điện tử hiện đại, mang đến khả năng kiểm soát dòng điện một chiều độc đáo. Từ những chiếc bộ sạc điện thoại thông thường đến các hệ thống điện tử phức tạp, Diode đều đóng vai trò không thể thiếu. Hiểu rõ về Diode không chỉ giúp bạn nắm vững kiến thức cơ bản về điện tử mà còn mở ra cánh cửa đến với thế giới đa dạng của các loại linh kiện đặc biệt.

Hy vọng bài viết này đã cung cấp cho bạn cái nhìn toàn diện về Diode. Để tiếp tục hành trình khám phá lĩnh vực đầy thú vị này, đừng ngần ngại tìm hiểu thêm và thực hành với các mạch điện tử. Chúc bạn thành công trong việc chinh phục kiến thức đề thi giữa kì linh kiện điện tử iuh và các thử thách khác!
