MOSFET là gì? Khám phá "người hùng" thầm lặng trong mạch điện tử

Bạn có bao giờ tự hỏi điều gì giúp các thiết bị điện tử hiện đại hoạt động ổn định và hiệu quả không? Đằng sau vẻ ngoài bóng bẩy của màn hình máy tính hay sự mượt mà của bộ nguồn, có một linh kiện bán dẫn nhỏ bé nhưng vô cùng mạnh mẽ: MOSFET. Với vai trò như một “công tắc” điều khiển dòng điện bằng trường điện từ, MOSFET đã trở thành một phần không thể thiếu trong nhiều mạch điện tử, từ những bộ nguồn phức tạp cho đến các mạch khuếch đại tín hiệu yếu.

Trong bài viết này, chúng ta sẽ cùng nhau đi sâu khám phá về MOSFET: từ cấu tạo đặc biệt, nguyên lý hoạt động thú vị đến cách kiểm tra “sức khỏe” của chúng và những ứng dụng thực tế đầy bất ngờ. Nếu bạn là người đam mê linh kiện điện tử gồm những gì hay chỉ đơn giản là tò mò về thế giới vi mạch, bài viết này chắc chắn sẽ mang lại nhiều thông tin hữu ích.

MOSFET là gì?

MOSFET là viết tắt của “Metal-Oxide-Semiconductor Field-Effect Transistor”, hay còn gọi là Transistor hiệu ứng trường bán dẫn oxit kim loại. Đây là một loại transistor đặc biệt, khác biệt hoàn toàn so với các loại transistor lưỡng cực (BJT) truyền thống. Thay vì điều khiển dòng điện bằng dòng điện, MOSFET sử dụng hiệu ứng trường điện để tạo ra và kiểm soát dòng điện chạy qua nó.

Điểm đặc trưng của MOSFET là có trở kháng đầu vào rất lớn, giúp nó trở thành lựa chọn lý tưởng cho việc khuếch đại các nguồn tín hiệu yếu mà không gây tải cho mạch nguồn. Nhờ những ưu điểm này, MOSFET được ứng dụng rộng rãi trong các mạch nguồn xung của máy tính, màn hình, bộ sạc, và nhiều thiết bị điện tử công suất khác.

Cấu tạo và ký hiệu của MOSFET

Để hiểu rõ hơn về MOSFET, chúng ta cần tìm hiểu cấu tạo và các cực của nó.

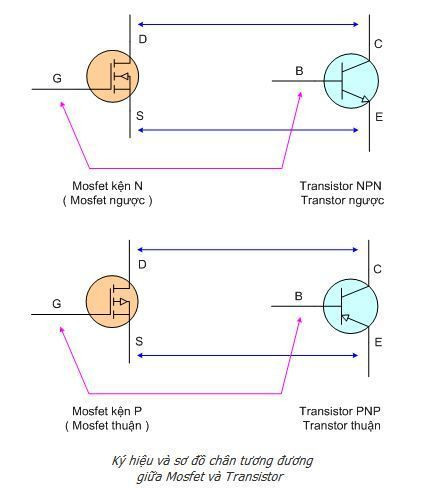

Cấu tạo Mosfet

MOSFET có ba cực chính:

G (Gate – Cực cổng): Cực điều khiển, nơi điện áp được đặt vào để tạo ra trường điện từ.
S (Source – Cực nguồn): Cực mà các hạt tải điện (electron hoặc lỗ trống) đi vào.
D (Drain – Cực máng): Cực mà các hạt tải điện đi ra.

Cấu tạo chi tiết của MOSFET kênh N

Hãy cùng xem xét cấu tạo của MOSFET kênh N (N-MOSFET) – loại phổ biến nhất:

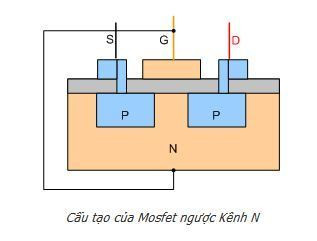

Cấu tạo chi tiết của MOSFET kênh N

MOSFET kênh N được tạo thành từ hai vùng bán dẫn loại P được đặt trên một nền bán dẫn loại N. Giữa hai lớp P-N này là một lớp cách điện cực mỏng làm từ silicon dioxide (SiO2). Hai vùng bán dẫn P được nối ra thành cực D (Drain) và cực S (Source). Nền bán dẫn N được nối với một lớp màng mỏng bên trên, sau đó được đưa ra ngoài thành cực G (Gate).

Điều đặc biệt ở MOSFET là điện trở giữa cực G và cực S, cũng như giữa cực G và cực D, là cực kỳ lớn (gần như vô cùng). Điều này có nghĩa là gần như không có dòng điện chạy qua cực Gate. Thay vào đó, điện trở giữa cực D và cực S (RDS) lại phụ thuộc vào sự chênh lệch điện áp giữa cực G và cực S (UGS).

Khi điện áp UGS = 0V, điện trở RDS rất lớn, khiến dòng điện không thể đi qua từ D sang S.
Khi điện áp UGS > 0V, do hiệu ứng từ trường, điện trở RDS giảm xuống. Điện áp UGS càng lớn thì điện trở RDS càng nhỏ, cho phép dòng điện chạy qua dễ dàng hơn.

Đây chính là nguyên lý cơ bản giúp MOSFET hoạt động như một công tắc điện tử được điều khiển bằng điện áp. Bạn có thể tìm hiểu thêm về các ký hiệu khác của linh kiện điện tử, ví dụ như l là ký hiệu của linh kiện điện tử nào hay r là ký hiệu của linh kiện điện tử nào để mở rộng kiến thức của mình.

Nguyên lý hoạt động của MOSFET

Để dễ hình dung nguyên lý hoạt động của MOSFET, chúng ta có thể tham khảo một mạch điện thí nghiệm đơn giản.

Mạch điện thí nghiệm

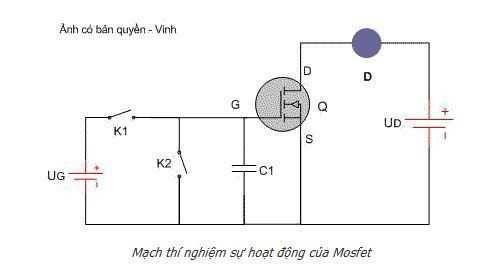

Mạch thí nghiệm hoạt động của Mosfet

Hãy thực hiện thí nghiệm sau:

Trạng thái ban đầu: Cấp nguồn điện một chiều UD qua một bóng đèn D vào hai cực D và S của MOSFET Q (ví dụ, phân cực thuận cho MOSFET kênh N). Khi cực G không được cấp điện (UGS = 0V), ta thấy bóng đèn không sáng. Điều này chứng tỏ không có dòng điện đi qua giữa cực D và cực S.
Kích hoạt MOSFET: Đóng công tắc K1, một nguồn điện UG sẽ cấp vào hai cực G và S, làm cho điện áp UGS > 0V. Ngay lập tức, bóng đèn D sáng lên, cho thấy MOSFET Q đã dẫn điện và có dòng điện chạy qua từ D đến S.
Duy trì trạng thái dẫn: Khi ngắt công tắc K1, điện áp tích trên tụ điện C1 (thường là tụ gốm) vẫn duy trì một điện áp dương giữa G và S, giữ cho MOSFET vẫn tiếp tục dẫn điện và bóng đèn D vẫn sáng. Điều này chứng tỏ không có dòng điện đi qua cực GS (do trở kháng vô cùng lớn).
Tắt MOSFET: Đóng công tắc K2, tụ C1 sẽ xả điện, làm điện áp UGS giảm về 0V. Ngay lập tức, bóng đèn D tắt.

Kết luận từ thí nghiệm: Điện áp đặt vào chân G không tạo ra dòng điện chạy qua cực GS như trong Transistor thông thường. Thay vào đó, điện áp này chỉ tạo ra một trường điện từ, làm thay đổi điện trở giữa cực D và cực S (RDS), từ đó điều khiển dòng điện đi qua MOSFET. Đây là cơ sở để MOSFET có thể hoạt động hiệu quả trong các mạch chuyển mạch tốc độ cao hoặc khuếch đại.

Cách đo và kiểm tra MOSFET sống hay chết

Kiểm tra MOSFET là một kỹ năng quan trọng đối với bất kỳ ai làm việc với linh kiện điện tử. Dưới đây là cách kiểm tra MOSFET còn tốt hay đã hỏng bằng đồng hồ vạn năng.

Đo MOSFET ở ngoài mạch (khi linh kiện chưa hàn vào bo mạch)

Để kiểm tra một MOSFET còn tốt, bạn cần đảm bảo rằng trở kháng giữa G với S và G với D là vô cùng lớn (kim đồng hồ không lên ở cả hai chiều đo). Đồng thời, khi cực G đã được xả điện, trở kháng giữa D và S cũng phải là vô cùng.

Các bước kiểm tra MOSFET kênh N:

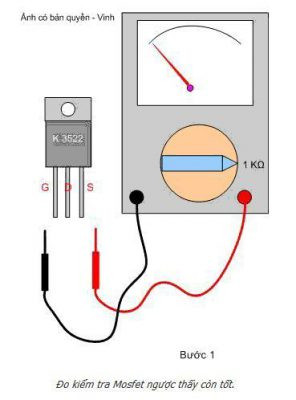

Bước 1: Chuẩn bị đồng hồ vạn năng ở thang đo x1KΩ.Bước 1: Chuẩn bị đồng hồ thang x1KW

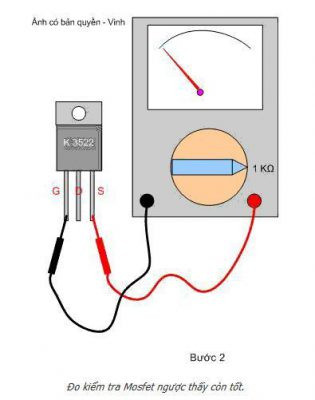

Bước 2: Nạp điện cho cực G. Đặt que đo màu đen vào G, que đo màu đỏ vào S hoặc D. Việc này sẽ tạo ra một điện áp dương nhỏ ở G, làm MOSFET chuyển sang trạng thái dẫn.Bước 2: Nạp điện cho G

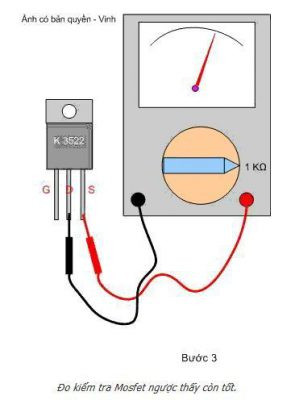

Bước 3: Đo giữa D và S. Đặt que đo màu đen vào D, que đo màu đỏ vào S. Nếu MOSFET tốt, kim đồng hồ sẽ lên (cho thấy có điện trở nhỏ, MOSFET đang dẫn).Bước 3: Đo giữa D và S sau khi nạp điện G

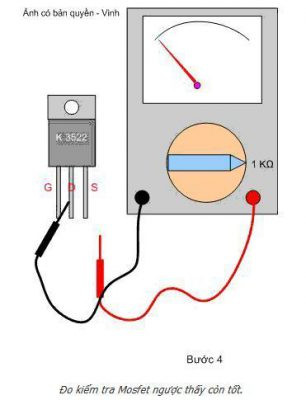

Bước 4: Xả điện cho cực G. Chập cực G vào D hoặc G vào S để loại bỏ điện tích đã nạp.Bước 4: Xả điện chân G

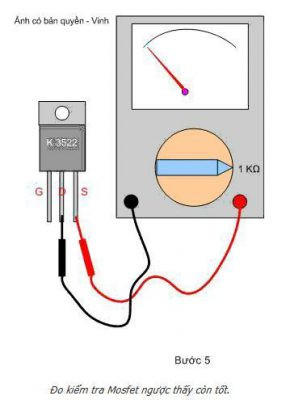

Bước 5: Đo lại giữa D và S. Đặt que đo màu đen vào D, que đo màu đỏ vào S. Nếu MOSFET tốt, kim đồng hồ sẽ không lên (cho thấy điện trở vô cùng lớn, MOSFET đã ngắt).Bước 5: Đo lại D và S sau khi xả điện G

Kết quả kiểm tra: Nếu MOSFET vượt qua tất cả các bước trên, nó là một MOSFET còn tốt.

Dấu hiệu MOSFET bị hỏng:

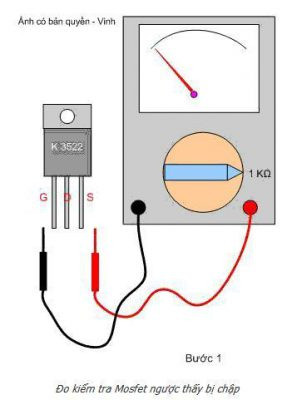

Bước 1: Để đồng hồ thang x1KΩ.Bước 1: Chuẩn bị đồng hồ thang x1KW

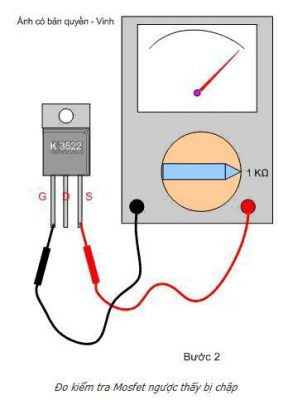

Bước 2: Đo giữa G và S hoặc giữa G và D. Nếu kim đồng hồ lên (bằng 0Ω) ở cả hai chiều đo, điều đó cho thấy cực G bị chập.Bước 2: Đo giữa G và S hoặc G và D

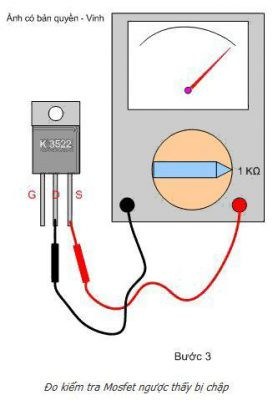

Bước 3: Đo giữa D và S. Nếu kim đồng hồ lên (bằng 0Ω) ở cả hai chiều đo, điều đó cho thấy cực D và S bị chập.Bước 3: Đo giữa D và S

Trong cả hai trường hợp trên, MOSFET đã bị hỏng và cần được thay thế.

Cách đo kiểm tra MOSFET trong mạch

Khi MOSFET vẫn còn được hàn trong mạch, việc kiểm tra sẽ đơn giản hơn nhưng cũng ít chi tiết hơn:

Chỉ cần để đồng hồ ở thang đo x1Ω (hoặc x10Ω tùy loại).
Đo giữa cực D và S.
Nếu một chiều kim đồng hồ lên và chiều đảo lại kim không lên, MOSFET có thể bình thường. (Đây là do có diode nội tại trong nhiều loại MOSFET).
Nếu cả hai chiều đo kim đồng hồ đều lên và chỉ về 0Ω, điều đó gần như chắc chắn là MOSFET đã bị chập giữa D và S, cần phải tháo ra kiểm tra kỹ hơn hoặc thay thế.

Ứng dụng của MOSFET trong thực tế

MOSFET đóng vai trò then chốt trong rất nhiều thiết bị điện tử mà chúng ta sử dụng hàng ngày. Nhờ khả năng chuyển mạch tốc độ cao và điều khiển dòng điện hiệu quả, MOSFET được ứng dụng rộng rãi, đặc biệt là trong các mạch nguồn xung.

MOSFET trong nguồn xung của Monitor và máy vi tính

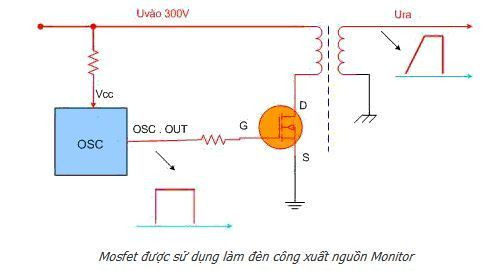

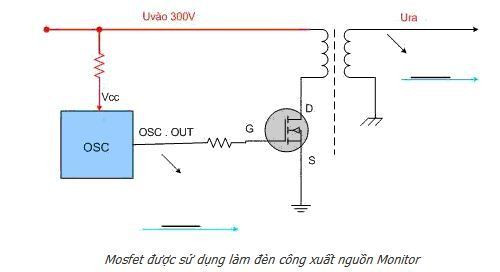

MOSFET trong nguồn xung của MonitorSơ đồ MOSFET trong nguồn xung

Trong các bộ nguồn xung của màn hình máy tính (Monitor) hoặc máy vi tính, người ta thường sử dụng một cặp linh kiện chủ chốt là IC tạo dao động và MOSFET.

IC tạo dao động: IC này sẽ tạo ra một chuỗi xung vuông liên tục với tần số cao.
Điều khiển MOSFET: Các xung vuông này được đưa đến cực G của MOSFET.
- Tại thời điểm xung có điện áp dương (> 0V), MOSFET sẽ được kích hoạt và dẫn điện.
- Khi xung dao động bằng 0V, MOSFET sẽ ngắt.
Tạo dòng điện biến thiên: Quá trình đóng ngắt liên tục của MOSFET sẽ điều khiển một dòng điện biến thiên chạy qua cuộn sơ cấp của biến áp xung.
Cảm ứng điện áp thứ cấp: Dòng điện biến thiên này sinh ra một từ trường biến thiên, cảm ứng lên các cuộn thứ cấp của biến áp, từ đó tạo ra các mức điện áp ra mong muốn để cung cấp cho các bộ phận khác của thiết bị.

Ngoài nguồn xung, MOSFET còn được dùng trong các mạch khuếch đại âm thanh, điều khiển động cơ, và trong vi xử lý nhờ khả năng tích hợp mật độ cao.

Kết luận

MOSFET thực sự là một linh kiện “người hùng” thầm lặng, đóng góp vai trò không thể thiếu vào sự phát triển của công nghệ điện tử hiện đại. Từ cấu tạo độc đáo đến nguyên lý hoạt động dựa trên hiệu ứng trường, và khả năng ứng dụng linh hoạt trong các mạch điện công suất và khuếch đại, MOSFET đã chứng minh được tầm quan trọng của mình. Việc nắm vững kiến thức về MOSFET không chỉ giúp bạn hiểu sâu hơn về thế giới điện tử mà còn là nền tảng vững chắc để bạn tiếp cận với những công nghệ tiên tiến hơn.
