Điện trở xả biến tần: Giải pháp tối ưu bảo vệ hệ thống và nâng cao hiệu suất

Điện trở xả biến tần là một thành phần không thể thiếu trong nhiều hệ thống công nghiệp hiện đại, đặc biệt là những nơi đòi hỏi máy móc phải hoạt động với cường độ cao, tăng giảm tốc độ liên tục hoặc dừng đột ngột. Thiết bị này đóng vai trò quan trọng trong việc bảo vệ biến tần và động cơ khỏi những rủi ro do năng lượng dư thừa sinh ra, từ đó đảm bảo an toàn vận hành, kéo dài tuổi thọ thiết bị và duy trì năng suất sản xuất ổn định. Nếu bạn đang tìm hiểu về cách tối ưu hệ thống điện và cơ khí của mình, việc nắm rõ về điện trở xả biến tần chắc chắn sẽ mang lại nhiều giá trị.

Điện trở xả là gì và vì sao biến tần cần nó?

Khái niệm điện trở xả và vai trò của nó

Điện trở xả, một cách tổng quát, là thiết bị được thiết kế để tiêu tán năng lượng điện dư thừa. Trong ngữ cảnh của máy móc công nghiệp, năng lượng này thường phát sinh do quán tính hoặc khi động cơ bị hãm, dừng đột ngột.

Cụ thể, điện trở xả biến tần (hay còn gọi là điện trở hãm, điện trở thắng, hoặc Brake Resistor trong tiếng Anh) là một loại điện trở chuyên dụng, được thiết kế đặc biệt để kết nối với biến tần. Nó được ứng dụng rộng rãi trong các hệ thống máy móc công nghiệp có yêu cầu vận hành cao như tăng/giảm tốc nhanh chóng, có quán tính lớn, cần dừng khẩn cấp, hoặc các máy có momen thay đổi liên tục, tải đảo chiều thường xuyên, nâng hạ nhiều lần.

Khi các loại động cơ này hoạt động theo những đặc tính trên, chúng có xu hướng trở thành một “máy phát điện” ngược, tạo ra dòng điện xoay chiều và trả ngược năng lượng về biến tần. Điều này khiến điện áp trên DC bus của biến tần tăng vọt trong thời gian ngắn, gây ra chênh lệch lớn giữa tốc độ thực tế của động cơ và tốc độ cài đặt của biến tần. Nếu không có giải pháp xử lý, tình trạng quá áp này rất dễ dẫn đến hỏng hóc, chập hoặc thậm chí cháy nổ biến tần. Đó là lúc điện trở xả phát huy tác dụng: nó sẽ tiếp nhận và giải phóng lượng năng lượng dư thừa này ra môi trường dưới dạng nhiệt, bảo vệ biến tần và toàn bộ hệ thống. Việc trang bị thêm thiết bị như máy đo điện áp sẽ giúp bạn theo dõi tình trạng điện áp trong hệ thống để đưa ra các biện pháp bảo vệ kịp thời.

Chức năng cốt lõi của điện trở xả biến tần

Điện trở xả biến tần mang lại nhiều lợi ích thiết thực, góp phần quan trọng vào sự ổn định và an toàn của các hệ thống công nghiệp:

• Ngăn ngừa quá tải và bảo vệ thiết bị: Chức năng chính là tiêu tán năng lượng tái sinh, giúp kiểm soát mức điện áp trên DC bus của biến tần, từ đó ngăn chặn tình trạng quá áp, quá nhiệt, phòng ngừa nguy cơ chập cháy biến tần và các linh kiện điện tử liên quan.
• Đảm bảo an toàn lao động và sản xuất: Giảm thiểu rủi ro cháy nổ tại các nhà máy, xưởng sản xuất, bảo vệ an toàn cho công nhân và toàn bộ dây chuyền máy móc.
• Hỗ trợ vận hành chính xác và hiệu quả: Cho phép động cơ giảm tốc độ và dừng đột ngột một cách an toàn và chính xác, tối ưu hóa chức năng định vị và phanh của biến tần.
• Kéo dài tuổi thọ thiết bị: Khi biến tần và động cơ không phải chịu đựng các cú sốc điện áp, tuổi thọ của chúng sẽ được cải thiện đáng kể, giảm thiểu tần suất hỏng hóc và các lỗi quá áp.
• Tiết kiệm chi phí vận hành và sửa chữa: Tránh được những chi phí lớn phát sinh từ việc sửa chữa, thay thế thiết bị do hỏng hóc hoặc khắc phục hậu quả từ các sự cố nghiêm trọng như cháy nổ. Nhờ đó, dây chuyền sản xuất được vận hành liên tục, không bị gián đoạn, đảm bảo năng suất và chất lượng sản phẩm. Một hệ thống công tơ điện 3 pha điện tử chính xác cũng góp phần quản lý năng lượng hiệu quả hơn.

Nguyên lý hoạt động của điện trở xả biến tần

Để hiểu rõ hơn về cách điện trở xả biến tần hoạt động, chúng ta cần hình dung quá trình chuyển đổi năng lượng trong hệ thống động cơ và biến tần.

Khi động cơ không đồng bộ được cấp điện, cuộn stator sẽ tạo ra từ trường biến đổi, khiến rotor quay. Tuy nhiên, khi có lệnh ngừng hoặc hãm động cơ đột ngột trong thời gian rất ngắn, lực quán tính của động cơ sẽ rất lớn. Tại thời điểm này, tốc độ thực tế của động cơ vượt trội so với tốc độ điều khiển đã cài đặt trên biến tần (tức là tần số thực tế của động cơ lớn hơn tần số cài đặt F > f).

Khi đó, động cơ không còn nhận năng lượng mà thay vào đó lại biến thành một “máy phát điện”, liên tục tạo ra các dòng điện xoay chiều. Lượng điện năng này sẽ phản hồi ngược trở lại biến tần, làm tăng nhanh chóng điện áp trên các thanh bus DC của biến tần.

Nếu tình trạng điện áp tăng đột ngột và kéo dài này không được kiểm soát, nó sẽ sinh ra một lượng nhiệt khổng lồ, dễ dàng gây hỏng hóc hoặc thậm chí phát nổ biến tần cùng nhiều linh kiện bán dẫn khác trong hệ thống.

Giải pháp tối ưu chính là việc lắp đặt thêm điện trở xả biến tần. Khi điện áp trên DC bus vượt quá ngưỡng an toàn, biến tần sẽ tự động kích hoạt mạch xả, dẫn dòng điện dư thừa vào điện trở xả. Tại đây, năng lượng điện sẽ được chuyển hóa thành nhiệt năng và nhanh chóng tản ra môi trường. Quá trình này giúp giảm áp hiệu quả, giữ cho biến tần hoạt động trong giới hạn an toàn, bảo vệ toàn bộ hệ thống khỏi các hư hại nghiêm trọng.

Các loại điện trở xả biến tần phổ biến hiện nay

Dựa trên đặc điểm cấu tạo và vật liệu, điện trở xả biến tần thường được phân thành hai loại chính: điện trở xả biến tần vỏ nhôm và điện trở xả biến tần sứ.

Điện trở xả biến tần vỏ nhôm

Điện trở xả biến tần vỏ nhôm

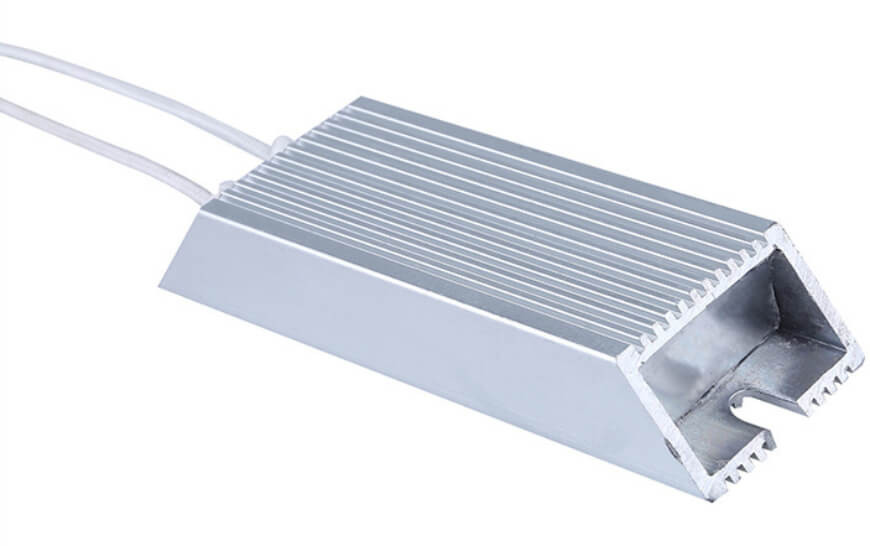

Điện trở xả biến tần vỏ nhôm có lớp vỏ bên ngoài được chế tạo từ hợp kim nhôm nguyên chất, mang lại độ bền cơ học cao và khả năng tản nhiệt hiệu quả. Thiết kế của loại điện trở này thường nhỏ gọn, chắc chắn, cho phép chịu đựng tốt trong nhiều môi trường lắp đặt và điều kiện thời tiết khắc nghiệt. Nhờ khả năng chịu được dao động mạnh, điện trở xả vỏ nhôm được ứng dụng rất rộng rãi trong các mạch công suất, biến tần và hệ thống AC Servo.

Thông số kỹ thuật tiêu biểu:

• Tiêu chuẩn bảo vệ: Thường là IP33
• Thành phần vật liệu: Ocr25AL5
• Công suất: Đa dạng từ 60 W – 5000 W
• Giá trị điện trở: Từ 1 Ohm – 10K Ohm
• Độ bền cách điện: AC 3 Kv 50 Hz/5s

Điện trở xả biến tần sứ

Điện trở xả biến tần sứ

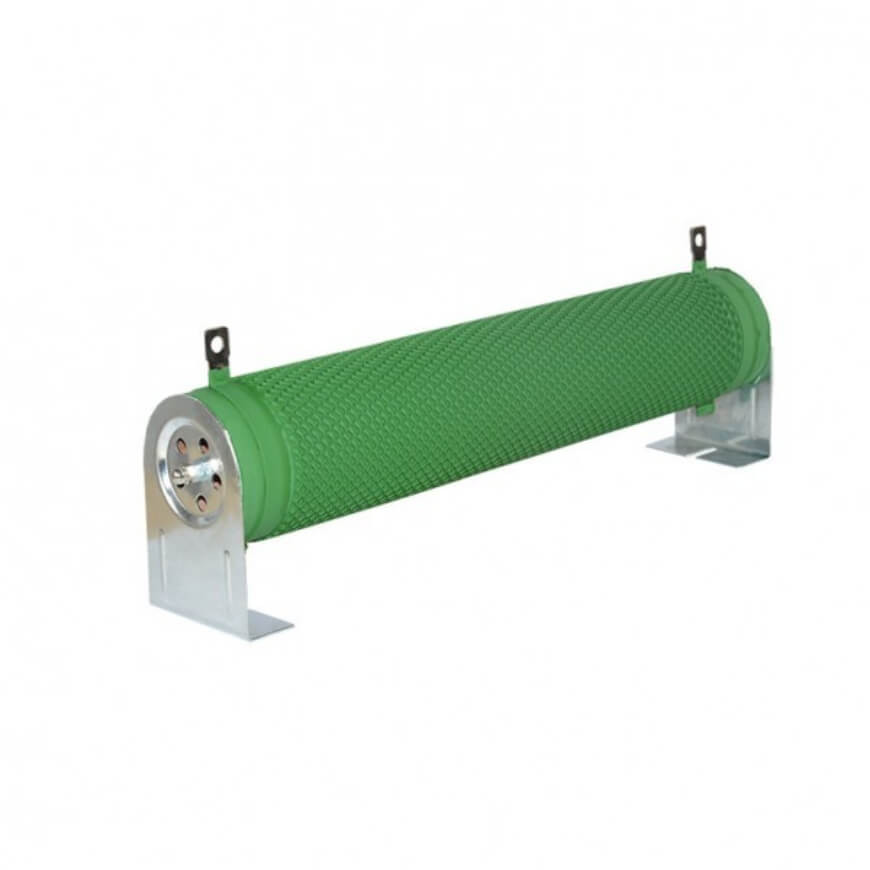

Điện trở xả biến tần sứ có cấu tạo với một ống sứ làm bộ khung, xung quanh được quấn nhiều lớp dây điện trở hợp kim hình sóng. Bên ngoài được phủ một lớp vật liệu chống cháy và chịu nhiệt tốt, với hai đầu mở rộng để đấu dây và gắn cố định trên hai đầu của ống sứ.

Dòng sản phẩm này nổi bật với sự linh hoạt, có thể được sản xuất theo yêu cầu riêng biệt của từng khách hàng để phù hợp với các nhu cầu sử dụng đặc thù. Do đó, chúng có khả năng đáp ứng tốt cả với hệ thống điện áp cao và thường có mức giá rất cạnh tranh.

Thông số kỹ thuật tiêu biểu:

• Tiêu chuẩn bảo vệ: Thường là IP00
• Thành phần vật liệu: Ocr25AL5
• Dải công suất: Rộng hơn, từ 50 W – 15000 W
• Giá trị điện trở: Từ 1 Ohm – 10K Ohm
• Độ bền cách điện: AC 3 Kv 50 Hz/5s

Ứng dụng rộng rãi của điện trở xả biến tần trong công nghiệp

Điện trở xả biến tần được ứng dụng cực kỳ phổ biến trong cả lĩnh vực dân dụng và công nghiệp, đặc biệt là ở những nơi cần kiểm soát chính xác chuyển động và bảo vệ thiết bị.

Một số lĩnh vực và ứng dụng tiêu biểu bao gồm:

• Hệ thống nâng hạ: Cẩu trục, tời, thang máy, đặc biệt là biến tần thang máy nơi cần dừng và khởi động mượt mà, chính xác.
• Máy móc trong kho lạnh, tủ đá công nghiệp: Đảm bảo hệ thống làm lạnh hoạt động ổn định khi máy nén hoặc quạt cần giảm tốc.
• Máy cán, máy kéo, máy cuộn: Trong các quy trình sản xuất thép, giấy, nhựa, nơi động cơ phải hãm hoặc thay đổi tốc độ đột ngột để duy trì độ căng và độ dày vật liệu.
• Băng tải, hệ thống truyền động lớn: Đặc biệt khi vận chuyển vật liệu nặng, cần dừng khẩn cấp hoặc điều chỉnh tốc độ.
• Máy công cụ (CNC): Hỗ trợ quá trình phanh trục chính và các trục chuyển động, đảm bảo độ chính xác gia công.
• Hệ thống điều khiển vị trí: Cần dừng chính xác tại một điểm cụ thể.

Hướng dẫn lắp đặt điện trở xả cho biến tần hiệu quả

Việc lắp đặt điện trở xả biến tần đòi hỏi sự hiểu biết về các thông số kỹ thuật để đảm bảo hiệu quả và an toàn.

Trước khi lắp đặt, cần đặc biệt lưu ý các tham số sau:

• Ngõ vào điện áp của biến tần: Thường là R-S-T (đối với nguồn điện 3 pha).
• Ngõ ra của động cơ: Thường là U-V-W.
• Điện áp DC bus: Các cực P và N1, hoặc P1-N. Đây là nơi bạn sẽ kết nối điện trở xả vào thanh DC bus của biến tần.

Điện trở xả biến tần có thể được mắc theo hai kiểu chính:

• Mắc kiểu nối tiếp:
  • Tổng điện trở (Ohm): R_tổng = R1 + R2 + R3 + … + Rn
  • Tổng công suất: P_tổng = P1 + P2 + … + Pn
• Mắc kiểu song song (nhiều điện trở xả cùng lúc):
  • Tổng điện trở (Ohm): 1/R_tổng = 1/R1 + 1/R2 + … + 1/Rn
  • Tổng công suất: P_tổng = P1 + P2 + … + Pn

Khi lắp đặt, hãy luôn tuân thủ hướng dẫn từ nhà sản xuất biến tần và điện trở xả, đồng thời đảm bảo an toàn điện.

Bí quyết chọn điện trở xả biến tần phù hợp cho hệ thống của bạn

Lựa chọn điện trở xả biến tần phù hợp là yếu tố then chốt để đảm bảo hiệu quả hoạt động và an toàn cho toàn bộ hệ thống. Việc tính toán cẩn thận là rất quan trọng để tránh lãng phí hoặc thiếu hụt công suất.

Bạn có thể căn cứ vào các yếu tố sau khi lựa chọn điện trở xả:

• Công suất thực của động cơ: Đây là yếu tố cơ bản nhất, thường được tính theo đơn vị kW hoặc HP. Điện trở xả phải có công suất phù hợp để tiêu tán năng lượng do động cơ tạo ra.
• Thương hiệu sản xuất và phân phối: Lựa chọn các thương hiệu uy tín sẽ đảm bảo chất lượng và độ bền của sản phẩm.
• Chất liệu điện trở xả: Tùy thuộc vào môi trường và yêu cầu tản nhiệt, bạn có thể chọn điện trở xả vỏ nhôm (bền, nhỏ gọn) hay điện trở xả sứ (linh hoạt, giá cạnh tranh).
• Đặc tính của khối tải cơ khí: Momen trục động cơ, quán tính và tính ì của tải là những yếu tố ảnh hưởng trực tiếp đến lượng năng lượng tái sinh. Tải có quán tính lớn hoặc thường xuyên dừng đột ngột sẽ cần điện trở xả có công suất cao hơn.
• Đặc điểm vận hành của tải trong dây chuyền sản xuất: Tần suất tăng/giảm tốc, thời gian hãm, chu kỳ làm việc của máy móc sẽ quyết định công suất và giá trị Ohm cần thiết của điện trở xả.
• Công suất và vị trí số Ohm của điện trở xả: Cần đáp ứng đúng yêu cầu kỹ thuật của biến tần và động cơ để đảm bảo hiệu quả xả.

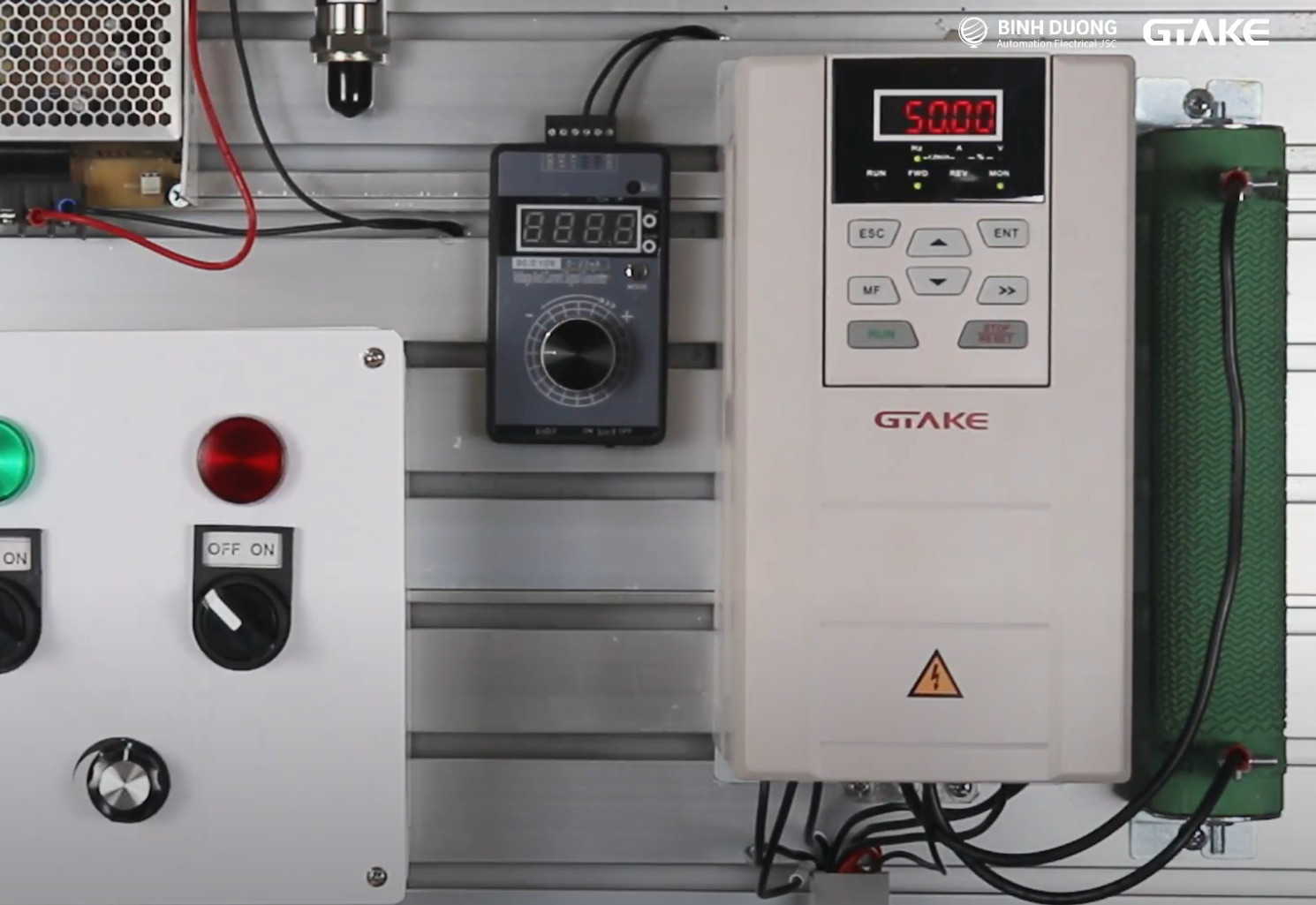

Cách chọn điện trở xả biến tần

Nếu bạn cảm thấy khó khăn trong việc lựa chọn điện trở xả phù hợp, đừng ngần ngại liên hệ với các chuyên gia. Tại Linhkien283, đội ngũ kỹ thuật của chúng tôi với nhiều năm kinh nghiệm trong lĩnh vực tự động hóa sẽ giúp bạn xác định chính xác loại điện trở xả cần thiết dựa trên thông số kỹ thuật của biến tần và tải. Chúng tôi cam kết cung cấp giải pháp tối ưu, đảm bảo hệ thống của bạn hoạt động ổn định và hiệu quả.

Lời kết

Hy vọng qua những thông tin chi tiết trên, bạn đã có cái nhìn rõ ràng hơn về vai trò, đặc điểm và tính ứng dụng quan trọng của điện trở xả biến tần trong các hệ thống công nghiệp. Đây không chỉ là một linh kiện đơn thuần mà còn là giải pháp bảo vệ thiết yếu, giúp tối ưu hóa hiệu suất, kéo dài tuổi thọ thiết bị và đảm bảo an toàn cho toàn bộ quy trình sản xuất. Việc đầu tư đúng mức vào một điện trở xả chất lượng chính là đầu tư vào sự ổn định và bền vững cho hệ thống của bạn.
