Hướng Dẫn Sử Dụng Máy Đo Điện Áp: Từ A Đến Z Cho Người Mới Bắt Đầu

Trong thế giới điện tử và cơ khí hiện đại, việc kiểm tra và đảm bảo các thông số điện áp là vô cùng quan trọng để hệ thống hoạt động ổn định và an toàn. Một trong những công cụ không thể thiếu cho công việc này chính là máy đo điện áp, thường được biết đến với tên gọi phổ biến hơn là đồng hồ vạn năng. Thiết bị này không chỉ giúp bạn xác định giá trị điện áp một cách chính xác mà còn tích hợp nhiều chức năng hữu ích khác như đo dòng điện, điện trở, hay kiểm tra thông mạch. Bài viết này từ Linhkien283 sẽ cùng bạn khám phá sâu hơn về công dụng và đặc biệt là cách sử dụng máy đo điện áp cơ bản nhất, giúp bạn tự tin hơn trong công việc của mình.

Máy Đo Điện Áp Là Gì? Vì Sao Nó Quan Trọng?

Máy đo điện áp là một thiết bị chuyên dụng được thiết kế để kiểm tra và xác định giá trị điện áp, bao gồm cả dòng điện một chiều (DC) và dòng điện xoay chiều (AC). Mục đích chính của việc đo điện áp là để đánh giá tình trạng hoạt động của các thiết bị điện, nguồn điện, từ đó đảm bảo công suất hoạt động luôn ở mức tối ưu và tránh được những sự cố không mong muốn.

Thông thường, các loại máy đo điện áp được thiết kế dưới dạng cầm tay, nhỏ gọn và nhẹ, giúp các kỹ sư điện, thợ sửa chữa hay thậm chí là những người đam mê điện tử có thể dễ dàng mang theo bên mình và sử dụng mọi lúc mọi nơi khi cần. Với sự đa năng này, máy đo điện áp thực sự là một “người bạn đồng hành” không thể thiếu trong mọi dự án liên quan đến điện.

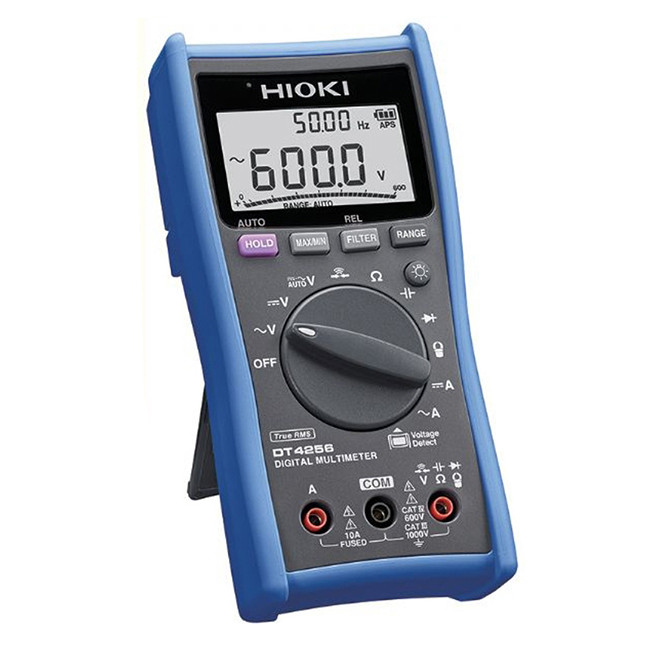

Máy đo điện áp đa năng cầm tay nhỏ gọn

Hướng Dẫn Chi Tiết Cách Sử Dụng Máy Đo Điện Áp

Việc sử dụng máy đo điện áp, hay đồng hồ vạn năng, thực chất không hề phức tạp như nhiều người vẫn nghĩ. Chỉ cần bạn nắm vững các thông số cơ bản và thực hiện theo đúng trình tự hướng dẫn dưới đây, bạn sẽ nhanh chóng có được kết quả đo chính xác.

Đo Điện Áp Xoay Chiều (AC)

Để đo điện áp xoay chiều (AC) bằng đồng hồ vạn năng, bạn hãy thực hiện theo các bước sau đây:

Bước 1: Chuyển thang đo. Điều đầu tiên và quan trọng nhất là bạn phải xoay nút chức năng của đồng hồ về thang đo AC (thường được ký hiệu bằng chữ “ACV” hoặc biểu tượng sóng “~V”).
Bước 2: Cắm que đo. Cắm que đo màu đen vào cổng “COM” (chung), và que đo màu đỏ vào cổng “V/Ω” (hoặc “VmA”).
Bước 3: Chọn dải đo. Đặt dải đo AC cao hơn mức điện áp bạn dự kiến sẽ đo một nấc. Ví dụ, nếu bạn cần đo điện áp AC 220V, hãy chọn thang đo 250V hoặc cao hơn (ví dụ 750V).
Bước 4: Tiến hành đo. Đặt hai que đo vào hai điểm cần đo. Với dòng AC, bạn không cần quan tâm đến cực tính của đồng hồ (nghĩa là que đỏ và que đen có thể đặt vào bất kỳ điểm nào).
Bước 5: Đọc kết quả. Đọc kết quả hiển thị trên màn hình của đồng hồ.

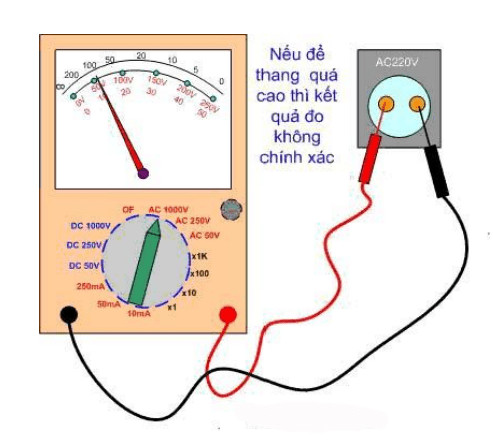

Hướng dẫn cách đo điện áp xoay chiều (AC) bằng đồng hồ vạn năng

Đôi khi, việc tính toán mức tiêu thụ hoặc dòng điện trong hệ thống có thể liên quan đến các thông số điện áp. Nếu bạn đang tìm hiểu về việc quản lý năng lượng, có thể tham khảo thêm về công tơ điện 3 pha điện tử để có cái nhìn tổng quan hơn về cách theo dõi lượng điện sử dụng.

Đo Điện Áp Một Chiều (DC)

Quá trình đo điện áp một chiều (DC) cũng tương tự như đo AC, nhưng có một vài điểm khác biệt nhỏ cần lưu ý:

Bước 1: Chuyển thang đo. Xoay nút chức năng của đồng hồ về thang đo DC (thường được ký hiệu bằng chữ “DCV” hoặc biểu tượng đường thẳng với dấu chấm “—V”).
Bước 2: Cắm que đo. Tương tự như khi đo AC, cắm que đo màu đen vào cổng “COM” và que đo màu đỏ vào cổng “V/Ω”.
Bước 3: Chọn dải đo. Đặt dải đo DC cao hơn mức điện áp bạn dự kiến cần đo một nấc.
Bước 4: Tiến hành đo. Đặt hai que đo vào hai điểm cần đo. Lưu ý quan trọng: Với dòng DC, bạn cần đặt que đo màu đỏ vào cực dương (+) của nguồn và que đo màu đen vào cực âm (-). Nếu đặt ngược cực, đồng hồ vẫn có thể hiển thị kết quả nhưng có dấu âm (-) phía trước, hoặc kim đồng hồ sẽ bị ngược chiều nếu là đồng hồ kim.
Bước 5: Đọc kết quả. Đọc kết quả hiển thị trên màn hình.

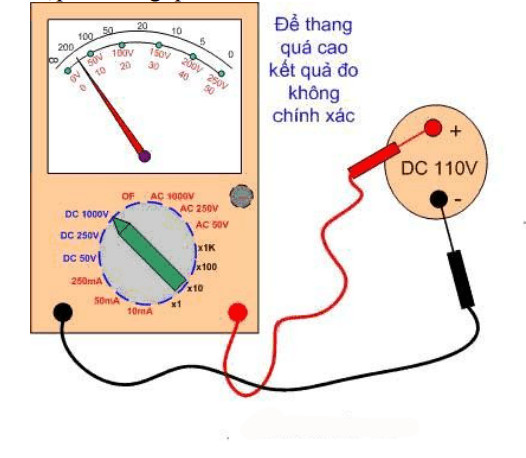

Minh họa cách đo điện áp một chiều (DC) an toàn bằng đồng hồ vạn năng

Việc hiểu rõ về điện áp và dòng điện là nền tảng để bạn có thể kiểm soát và tối ưu các hệ thống điện. Điều này đặc biệt hữu ích khi bạn cần nắm bắt chi phí điện năng, chẳng hạn như khi tìm hiểu về bảng giá điện 3 pha để lập kế hoạch sử dụng điện hiệu quả hơn.

Đọc Kết Quả Trên Đồng Hồ Đo Điện Áp: Mẹo Đơn Giản

Đối với những ai mới làm quen với máy đo điện áp dạng kim, việc đọc các trị số có thể gây đôi chút lúng túng. Tuy nhiên, đừng lo lắng, Linhkien283 sẽ gợi ý cho bạn một vài mẹo nhỏ để đọc kết quả chính xác nhất.

Mẹo đọc kết quả chính xác trên mặt đồng hồ đo điện áp dạng kim

Với Điện Áp Một Chiều (DC)

Khi đo điện áp một chiều DC, giá trị bạn cần đọc sẽ nằm trên vạch chỉ số “DCV.A”.

Trường hợp thang đo trùng với vạch chỉ số: Nếu bạn chọn thang đo ở mức 250V, hãy đọc trực tiếp trên vạch có giá trị cao nhất là 250. Tương tự, nếu bạn để thang 10V, hãy đọc trên vạch có giá trị cao nhất là 10.
Trường hợp thang đo không trùng với vạch chỉ số: Nếu bạn chọn thang đo mức 1000V nhưng không có vạch chỉ số 1000V, bạn có thể đọc trên vạch có giá trị cao nhất là 10 (hoặc 100) rồi nhân với tỷ lệ tương ứng. Ví dụ, nếu bạn đọc trên vạch Max = 10, hãy lấy giá trị đo được nhân với 100 lần để ra kết quả chính xác cho thang 1000V.

Để đảm bảo an toàn tối đa trong quá trình làm việc với điện, việc trang bị kiến thức về các thiết bị bảo vệ là rất quan trọng. Bạn có thể tìm hiểu thêm về các giải pháp an toàn trong hệ thống điện công nghiệp như biến tần thang máy, đây là một ví dụ về thiết bị giúp kiểm soát và bảo vệ hệ thống điện phức tạp.

Với Điện Áp Xoay Chiều (AC)

Đối với điện áp xoay chiều AC, cách đọc các giá trị cũng tương tự như dòng DC. Bạn sẽ đọc trên vạch “AC.10V” hoặc vạch tương ứng với thang đo AC bạn đã chọn. Nếu bạn đo ở thang có giá trị khác, kết quả sẽ được tính theo tỷ lệ. Ví dụ, nếu bạn để thang đo ở 250V, thì mỗi chỉ số của vạch 10 số sẽ tương đương với 25V (do 250V gấp 25 lần 10V).

Những Lưu Ý Cực Kì Quan Trọng Khi Sử Dụng Máy Đo Điện Áp

Để quá trình đo diễn ra thuận lợi, nhanh chóng và cho kết quả chính xác nhất, đồng thời đảm bảo an toàn cho bản thân và thiết bị, bạn cần đặc biệt lưu tâm một vài vấn đề sau:

Luôn Chọn Đúng Thang Đo

Đây là nguyên tắc vàng khi sử dụng bất kỳ loại máy đo điện áp nào. Việc đặt sai thang đo là nguyên nhân hàng đầu gây hỏng hóc thiết bị và tiềm ẩn nguy hiểm cho người sử dụng.

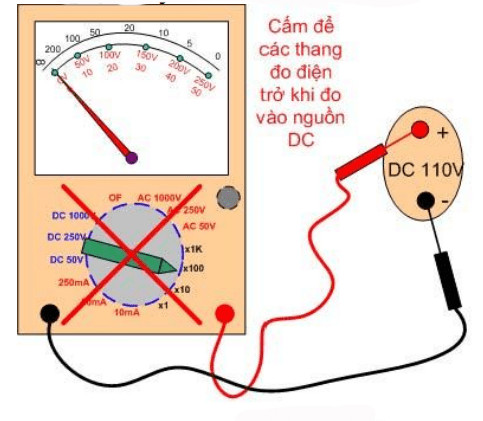

Sơ đồ minh họa rủi ro khi chọn nhầm thang đo điện áp

Hãy tham khảo các tình huống phổ biến khi để nhầm thang đo:

Để nhầm thang đo dòng điện vào nguồn AC: Hầu hết các đồng hồ vạn năng đều có cầu chì bảo vệ ở thang đo dòng, nhưng nếu dòng quá lớn, cầu chì có thể đứt hoặc nghiêm trọng hơn là làm hỏng mạch đo của đồng hồ.
Để nhầm thang đo điện trở vào nguồn AC: Các điện trở bên trong đồng hồ được thiết kế cho việc đo điện trở rất nhỏ (ohm) và không chịu được điện áp cao. Việc này sẽ làm cháy hoặc hỏng các điện trở bảo vệ bên trong máy đo điện áp.
Để thang đo DC mà đo vào nguồn AC: Trong trường hợp này, kim đồng hồ (nếu là loại kim) sẽ không báo hoặc chỉ dao động nhẹ do tín hiệu AC bị chặn bởi mạch chỉnh lưu một chiều bên trong đồng hồ. Đồng hồ thường không bị hỏng trong tình huống này.
Để thang đo AC mà đo vào nguồn DC: Tương tự, kim đồng hồ có thể không báo hoặc báo sai lệch. Đồng hồ cũng thường không bị hỏng.
Để nhầm thang đo dòng điện khi đo điện áp DC: Tương tự như với AC, có khả năng gây hỏng đồng hồ nếu dòng điện vượt quá giới hạn.
Để nhầm thang đo điện trở khi đo điện áp DC: Sẽ gây hỏng các điện trở bên trong máy, giống như khi đo vào nguồn AC.

Ngoài ra, hãy luôn kiểm tra pin của đồng hồ để đảm bảo thiết bị hoạt động ổn định và cho kết quả chính xác. Đọc kỹ hướng dẫn sử dụng của nhà sản xuất đi kèm với mỗi chiếc máy đo điện áp cụ thể là điều cần thiết để bạn khai thác tối đa tính năng của nó và sử dụng an toàn.

Trong các hệ thống lớn, việc quản lý và tính toán tải trọng của dây cáp điện là một yếu tố quan trọng khác liên quan đến an toàn điện. Bạn có thể tìm hiểu thêm về cách tối ưu hóa hệ thống dây dẫn bằng cách tham khảo bảng tra trọng lượng cáp điện, giúp bạn đưa ra những lựa chọn phù hợp cho dự án của mình.
