Cuộn Cảm Ghép: Khám Phá Nguyên Lý Hoạt Động và Ứng Dụng Trong Điện Tử

Trong thế giới linh kiện điện tử rộng lớn, cuộn cảm đóng vai trò thiết yếu như một bộ phận lưu trữ năng lượng dưới dạng từ trường. Tuy nhiên, khi hai cuộn cảm được đặt gần nhau và tương tác từ trường, chúng ta có một khái niệm thú vị hơn: cuộn cảm ghép. Đây không chỉ là sự kết hợp đơn thuần mà còn là nền tảng cho nhiều ứng dụng quan trọng trong kỹ thuật điện và điện tử hiện đại.

Cuộn cảm ghép là trái tim của các máy biến áp, mạch điện tử phức tạp và hệ thống phân phối điện, nơi chúng giúp truyền tải năng lượng một cách hiệu quả giữa các mạch mà không cần kết nối trực tiếp. Sự hiểu biết sâu sắc về cấu trúc, nguyên lý hoạt động và các yếu tố ảnh hưởng đến cuộn cảm ghép sẽ giúp chúng ta khai thác tối đa tiềm năng của chúng. Nếu bạn đang tự hỏi l là ký hiệu của linh kiện điện tử nào và muốn tìm hiểu sâu hơn về các linh kiện điện tử khác, bài viết này sẽ cung cấp một cái nhìn toàn diện về cuộn cảm ghép.

Cuộn Cảm Ghép Là Gì?

Cuộn cảm ghép được hình thành khi hai cuộn cảm được đặt gần nhau đến mức từ trường của chúng tương tác lẫn nhau, tạo ra hiện tượng cảm ứng điện từ. Khi một dòng điện xoay chiều chạy qua cuộn dây sơ cấp, nó sẽ tạo ra một từ trường biến thiên. Từ trường này sau đó liên kết với cuộn dây thứ cấp, cảm ứng một điện áp trong cuộn dây đó. Quá trình này, trong đó năng lượng được truyền từ cuộn cảm này sang cuộn cảm kia thông qua từ trường, được gọi là tương hỗ cảm.

Một cặp cuộn cảm ghép được đặc trưng bởi ba thông số chính: độ tự cảm của cuộn sơ cấp (L1), độ tự cảm của cuộn thứ cấp (L2), và độ tự cảm tương hỗ (M hoặc L12). Độ tự cảm tương hỗ M chính là thước đo mức độ “ghép nối” giữa hai cuộn cảm – tức là mức độ mà sự thay đổi dòng điện trong một cuộn dây có thể cảm ứng điện áp trong cuộn dây kia. Khái niệm này cực kỳ quan trọng, đặc biệt khi chúng ta nói về cảm biến điện từ và cách chúng hoạt động dựa trên nguyên lý cảm ứng.

Phương Trình Của Cuộn Cảm Ghép Nối

Để hiểu rõ hơn về cách cuộn cảm ghép hoạt động, chúng ta cần xem xét các phương trình mô tả mối quan hệ giữa điện áp và dòng điện trong chúng. Các mạch điện sử dụng cuộn cảm ghép thường phức tạp hơn so với các mạch chỉ có cuộn cảm đơn lẻ.

Hãy xem xét sơ đồ một cuộn cảm ghép như Hình 1 dưới đây:

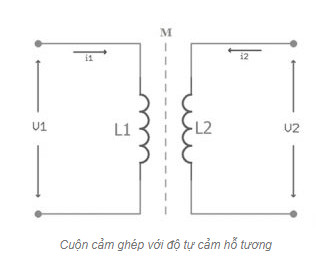

Sơ đồ mạch điện của cuộn cảm ghép với độ tự hỗ tương ứng*Hình 1. Cuộn cảm ghép với độ tự hỗ tương ứng*

Trong mạch này, hai cuộn dây L1 và L2 được đặt gần nhau. Khi một điện áp V1 được đặt vào cuộn dây sơ cấp L1, dòng điện i1 bắt đầu chạy qua nó. Tốc độ thay đổi của dòng điện i1 này sẽ tạo ra một từ thông, từ thông này không chỉ bao quanh L1 mà còn liên kết với L2, tạo ra điện áp trong cuộn thứ cấp L2.

Điện áp cảm ứng trong cuộn sơ cấp L1 do ảnh hưởng từ cuộn thứ cấp L2 có thể được tính bằng công thức:

$$V_1 = M frac{di_2}{dt}$$

Ở đây, M là độ tự cảm tương hỗ, một hệ số tỷ lệ quan trọng chịu trách nhiệm cho điện áp cảm ứng giữa hai mạch. Tương tự, điện áp cảm ứng trong cuộn thứ cấp L2 do ảnh hưởng từ cuộn sơ cấp L1 được xác định là:

$$V_2 = M frac{di_1}{dt}$$

Độ tự cảm tương hỗ M cũng được đo bằng đơn vị Henry (H). Giá trị lớn nhất mà M có thể đạt được là căn bậc hai của tích L1 và L2 ($sqrt{L_1 L_2}$), thể hiện mức độ ghép nối lý tưởng. Việc nắm vững các ký hiệu chữ cái trên mạch điện tử sẽ giúp bạn dễ dàng đọc và hiểu các sơ đồ mạch có cuộn cảm ghép.

Phân Tích và Thiết Kế Cuộn Cảm Ghép trong Bộ Chuyển Đổi Flyback

Ngày nay, các kỹ sư thường phân tích và thiết kế cuộn cảm ghép thông qua ứng dụng trong mạch biến đổi flyback – một loại bộ chuyển đổi DC-DC phổ biến. Mạch flyback được xây dựng từ các linh kiện điện tử cơ bản như cuộn cảm ghép (hay còn gọi là biến áp flyback), diode, và tụ điện tiếng anh là gì.

Hãy cùng xem xét sơ đồ một mạch chuyển đổi Flyback như Hình 2:

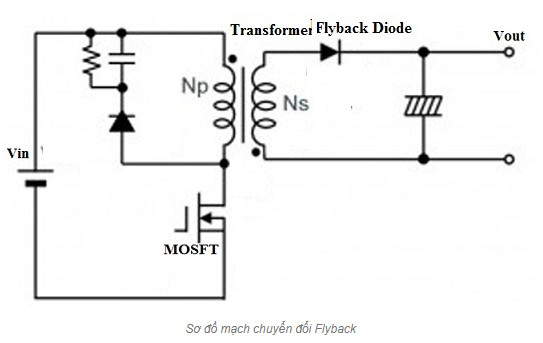

Sơ đồ mạch chuyển đổi Flyback sử dụng cuộn cảm ghép*Hình 2. Sơ đồ mạch chuyển đổi Flyback*

Mạch flyback là một cấu trúc nguồn điện sử dụng cuộn cảm ghép để lưu trữ năng lượng khi dòng điện chạy qua cuộn sơ cấp và giải phóng năng lượng đó đến tải khi nguồn điện được ngắt khỏi cuộn sơ cấp. Bộ biến đổi flyback có thiết kế và hiệu suất tương tự như bộ biến đổi tăng áp (boost converter), nhưng thay vì một cuộn cảm đơn lẻ, nó sử dụng cuộn cảm ghép, với cuộn sơ cấp hoạt động như cuộn cảm lưu trữ năng lượng và cuộn thứ cấp cung cấp dòng điện ra (Output). Cả hai cuộn dây trong mạch flyback đều được sử dụng như hai cuộn cảm riêng biệt nhưng có tương tác từ trường với nhau.

Nguyên Lý Hoạt Động Của Cuộn Cảm Ghép trong Bộ Chuyển Đổi Flyback

Bộ biến áp flyback, về bản chất, là một cuộn cảm ghép nối với một lõi có khe hở không khí. Mỗi chu kỳ hoạt động, một điện áp đầu vào sẽ được cấp cho cuộn dây sơ cấp của biến áp. Trong giai đoạn này, năng lượng sẽ được lưu trữ trong khe hở lõi của biến áp. Sau đó, năng lượng đã tích trữ này được truyền đến cuộn dây thứ cấp để cung cấp cho tải đầu ra. Các biến áp flyback chủ yếu được ứng dụng trong các bộ chuyển đổi flyback để biến đổi mức điện áp và đồng thời cung cấp khả năng cách ly điện giữa đầu vào và đầu ra của mạch.

Nguyên lý hoạt động cơ bản của bộ chuyển đổi flyback là khi dòng điện chạy qua cuộn cảm sơ cấp bị ngắt, năng lượng được lưu trữ trong từ trường sẽ được giải phóng bằng cách đảo ngược đột ngột điện áp ở đầu cực. Một điốt flyback (hay còn gọi là điốt dập xung ngược, điốt giảm chấn, điốt tự do) được kết nối trong mạch để triệt tiêu hiện tượng điện áp tăng đột biến trên tải khi dòng điện cung cấp bị ngắt hoặc giảm đột ngột. Điều này giúp bảo vệ các linh kiện khác trong mạch.

Các thiết bị chuyển mạch thường được sử dụng trong mạch biến đổi flyback là transistor MOSFET, được bật/tắt bằng tín hiệu điều chế độ rộng xung (PWM). Cực tính của biến áp thường được đảo ngược một cách chiến lược: khi transistor được bật, dòng điện sẽ chạy qua cuộn sơ cấp để tích lũy năng lượng, nhưng điốt ở phía thứ cấp lại phân cực ngược, ngăn không cho dòng điện chạy qua cuộn này. Khi transistor tắt, năng lượng tích lũy sẽ được truyền sang cuộn thứ cấp thông qua điốt phân cực thuận, cung cấp năng lượng cho tải.

Ưu và Nhược Điểm Của Cuộn Cảm Ghép

Cuộn cảm ghép, với khả năng truyền năng lượng độc đáo, mang lại nhiều lợi ích nhưng cũng tồn tại những hạn chế cần được cân nhắc trong thiết kế mạch.

Ưu điểm:

• Giảm gợn sóng và tăng hiệu suất: Cuộn cảm ghép giúp giảm đáng kể độ gợn sóng của dòng điện và nâng cao hiệu suất tổng thể của hệ thống, đặc biệt trong các bộ chuyển đổi nguồn.
• Chuyển đổi điện áp linh hoạt và thay đổi trở kháng: Chúng cho phép chuyển đổi điện áp một cách linh hoạt và điều chỉnh trở kháng, làm cho chúng trở nên lý tưởng cho các mạch cầu phức tạp và các ứng dụng đòi hỏi sự linh hoạt cao.
• Cách ly điện: Cuộn cảm ghép cung cấp khả năng cách ly điện hóa giữa các mạch, giúp tăng cường an toàn, giảm nhiễu xuyên mạch và bảo vệ các linh kiện nhạy cảm khỏi sự cố.

Nhược điểm:

• Tổn thất điện năng: So với các cuộn cảm thông thường, cuộn cảm ghép có thể gây ra tổn thất điện năng cao hơn một chút, đặc biệt nếu hiệu suất ghép nối không đạt mức lý tưởng.
• Phức tạp trong thiết kế và điều chỉnh: Các thông số kỹ thuật liên quan đến dòng điện của cuộn cảm ghép thay đổi tùy thuộc vào cách các cuộn dây được kết nối. Điều này có thể gây ra một số thách thức trong việc thiết kế và điều chỉnh mạch để đạt được hiệu suất mong muốn. Việc tính toán chính xác M và đảm bảo sự khớp nối tối ưu là rất quan trọng.

Kết Luận

Cuộn cảm ghép là một thành phần linh kiện điện tử không thể thiếu trong nhiều hệ thống hiện đại, từ các bộ nguồn chuyển mạch đến các ứng dụng truyền thông. Khả năng truyền năng lượng không tiếp xúc vật lý thông qua hiện tượng tương hỗ cảm đã mở ra nhiều cánh cửa cho các thiết kế mạch hiệu quả và an toàn hơn. Mặc dù có những thách thức nhất định trong thiết kế và tối ưu hóa, nhưng với sự hiểu biết sâu sắc về nguyên lý hoạt động và ứng dụng của chúng, các kỹ sư có thể tận dụng tối đa tiềm năng của cuộn cảm ghép.

Nếu bạn đang tìm kiếm các linh kiện điện tử chất lượng cao để hiện thực hóa ý tưởng của mình, hãy truy cập linhkien283.com. Chúng tôi cung cấp đa dạng các loại cuộn cảm, biến áp và nhiều linh kiện khác, đảm bảo đáp ứng mọi nhu cầu kỹ thuật của bạn.

Câu Hỏi Thường Gặp

1. Sự khác biệt chính giữa cuộn cảm đơn và cuộn cảm ghép là gì?

Cuộn cảm đơn chỉ có một cuộn dây và lưu trữ năng lượng dưới dạng từ trường của riêng nó. Cuộn cảm ghép bao gồm hai hoặc nhiều cuộn dây được đặt gần nhau, cho phép chúng tương tác từ trường và truyền năng lượng qua lại thông qua hiện tượng tương hỗ cảm.

2. Độ tự cảm tương hỗ (M) có ý nghĩa gì?

Độ tự cảm tương hỗ (M) là một thông số định lượng cho biết mức độ mà dòng điện thay đổi trong một cuộn dây có thể cảm ứng điện áp trong cuộn dây kia. Giá trị M càng cao thì mức độ ghép nối giữa hai cuộn cảm càng mạnh.

3. Tại sao bộ chuyển đổi Flyback lại sử dụng cuộn cảm ghép?

Bộ chuyển đổi Flyback sử dụng cuộn cảm ghép (biến áp Flyback) để lưu trữ năng lượng khi transistor bật và sau đó giải phóng năng lượng đó cho tải khi transistor tắt. Cuộn cảm ghép cũng cung cấp khả năng cách ly điện giữa đầu vào và đầu ra, một yếu tố quan trọng cho sự an toàn và ổn định của mạch.

4. Hiện tượng “flyback” trong mạch là gì và diode flyback giúp gì?

Hiện tượng “flyback” là sự tăng đột biến điện áp trên cuộn cảm khi dòng điện đột ngột bị ngắt hoặc giảm. Diode flyback (diode dập xung ngược) được sử dụng để tạo một đường dẫn cho dòng điện cảm ứng chạy qua, giúp triệt tiêu xung điện áp cao này, bảo vệ các linh kiện khác trong mạch.

5. Cuộn cảm ghép được ứng dụng ở đâu ngoài bộ chuyển đổi Flyback?

Ngoài bộ chuyển đổi Flyback, cuộn cảm ghép còn được ứng dụng rộng rãi trong các máy biến áp nguồn, bộ sạc không dây, mạch cộng hưởng, bộ lọc nhiễu, và các hệ thống phân phối điện để biến đổi điện áp, cách ly mạch và truyền tải tín hiệu.
