Cuộn Cảm Choke (Choke Coil): Linh Kiện Thiết Yếu Cho Mạch Điện Tử Ổn Định

Trong thế giới linh kiện điện tử rộng lớn, cuộn cảm choke (hay còn gọi là choke coil) đóng vai trò cực kỳ quan trọng, đặc biệt trong việc đảm bảo sự ổn định và hiệu suất của các thiết bị. Bạn đã bao giờ tự hỏi làm thế nào mà các thiết bị điện tử có thể hoạt động mượt mà, không bị nhiễu từ các nguồn bên ngoài? Câu trả lời phần lớn nằm ở những cuộn cảm choke nhỏ bé nhưng đầy quyền năng này. Bài viết này sẽ cùng bạn khám phá sâu hơn về cuộn cảm choke, từ cấu tạo, thông số kỹ thuật, cho đến những ứng dụng đa dạng trong cuộc sống hàng ngày.

I. Cuộn Cảm Choke Là Gì Và Tại Sao Lại Quan Trọng?

Cuộn cảm choke là một loại cuộn cảm được thiết kế đặc biệt để chặn dòng điện xoay chiều (AC) có tần số cao, trong khi vẫn cho phép dòng điện một chiều (DC) hoặc dòng xoay chiều tần số thấp đi qua. Chúng hoạt động như một “bộ lọc” hiệu quả, giúp loại bỏ nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI) trong các mạch điện, bảo vệ các linh kiện nhạy cảm và đảm bảo hoạt động ổn định của hệ thống.

Trong các mạch điện, đặc biệt là các mạch nguồn, cuộn cảm choke giúp duy trì dòng điện ổn định, giảm thiểu dao động và tiếng ồn không mong muốn. Điều này đặc biệt cần thiết cho các thiết bị điện tử hiện đại, nơi mà sự chính xác và độ tin cậy là yếu tố hàng đầu. Nếu bạn thắc mắc về các ký hiệu của linh kiện điện tử, bạn có thể tìm hiểu thêm về l là ký hiệu của linh kiện điện tử nào để hiểu rõ hơn về cách chúng được biểu diễn trên sơ đồ mạch.

II. Thông Số Kỹ Thuật Chính Của Cuộn Cảm Choke

Để chọn được cuộn cảm choke phù hợp, việc nắm rõ các thông số kỹ thuật là điều cần thiết. Dưới đây là những đặc điểm kỹ thuật cơ bản mà bạn cần quan tâm:

1. Cấu Trúc và Thiết Kế

Cuộn cảm choke thường có cấu tạo lõi vòng (toroid) nhỏ gọn, giúp tối ưu hóa hiệu suất trong không gian hạn chế. Chúng thường được thiết kế dưới dạng cuộn cảm chế độ chung (common mode choke) để triệt tiêu hiệu quả nhiễu EMI dòng điện, vốn là nguyên nhân phổ biến gây ra sự cố trong mạch điện.

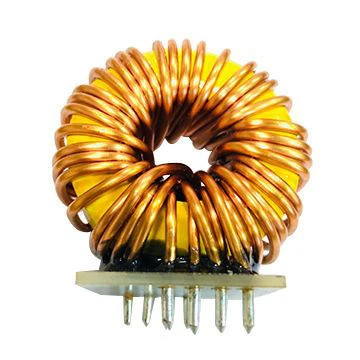

Cuộn cảm Choke với cấu tạo lõi toroid

• Cuộn cảm đôi lõi vòng bù dòng điện: Giúp cân bằng dòng điện và tăng khả năng loại bỏ nhiễu.
• Lõi Ferrite: Thường được sử dụng để tăng cường hiệu quả cảm ứng và giảm thiểu tổn thất năng lượng.
• Vỏ bảo vệ: Nhiều loại được bọc bằng polycarbonate chống cháy theo tiêu chuẩn UL 94 V-0, đảm bảo an toàn trong quá trình sử dụng.
• Cách điện: Có khả năng chịu điện áp cao, thường là HIPOT 2.500V, đảm bảo an toàn điện.

2. Các Thông Số Điện

• Điện áp định mức: Mức điện áp tối đa mà cuộn cảm có thể chịu được, thường là 250V AC.
• Dòng điện định mức: Phạm vi dòng điện hoạt động an toàn của cuộn cảm, dao động từ 0.25A đến 5A.
• Điện cảm định mức: Giá trị cảm kháng của cuộn cảm, thường từ 3mH đến 20mH, quyết định khả năng lọc nhiễu ở các tần số khác nhau.
• Tần số cộng hưởng cao: Nhờ kỹ thuật quấn dây đặc biệt, cuộn cảm choke có thể đạt tần số cộng hưởng cao, giúp triệt tiêu nhiễu hiệu quả hơn.
• Độ tự cảm rò rỉ thấp: Với độ tự cảm rò rỉ dưới 1%, chúng giúp triệt tiêu nhiễu đối xứng một cách tối ưu.

III. Đặc Điểm Nổi Bật Và Ưu Việt Của Cuộn Cảm Choke

Cuộn cảm choke không chỉ là một linh kiện đơn thuần mà còn mang lại nhiều lợi ích đáng kể, giúp nâng cao chất lượng và độ bền của sản phẩm điện tử:

• Thiết kế linh hoạt: Có sẵn phiên bản dọc và ngang, phù hợp với nhiều không gian lắp đặt khác nhau trong các mạch điện tử.
• Chống cháy hiệu quả: Vỏ chống cháy theo tiêu chuẩn UL 94 V-0 mang lại sự an tâm về an toàn.
• Hiệu quả cao: Hiệu suất hoạt động có thể đạt trên 95%, đảm bảo ít thất thoát năng lượng.
• Dải tần hoạt động rộng: Hoạt động tốt trong dải tần từ 20kHz đến 500kHz, đáp ứng nhu cầu của nhiều ứng dụng khác nhau.
• Cường độ cách ly cao: Đảm bảo an toàn và ngăn ngừa các sự cố ngắn mạch.
• Kích thước nhỏ gọn và trọng lượng nhẹ: Giúp tối ưu hóa thiết kế sản phẩm và giảm chi phí vận chuyển.
• Mật độ công suất cao: Cho phép xử lý công suất lớn trong một không gian nhỏ.
• Khả năng chịu nhiệt độ cao: Hoạt động ổn định trong môi trường nhiệt độ khắc nghiệt, từ -40°C đến +125°C.

IV. Ứng Dụng Đa Dạng Của Cuộn Cảm Choke Trong Đời Sống

Nhờ những đặc tính ưu việt, cuộn cảm choke được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau, từ công nghiệp đến các thiết bị gia dụng hàng ngày:

• Thiết bị chiếu sáng: Sử dụng trong chấn lưu đèn điện tử nhỏ gọn, đèn halogen, giúp ổn định nguồn điện và tăng tuổi thọ bóng đèn.
• Viễn thông: Các ứng dụng như NTBA, PCMx cần cuộn cảm choke để lọc nhiễu, đảm bảo tín hiệu truyền tải rõ ràng và ổn định.
• Thiết bị điện tử tiêu dùng: Có mặt trong bộ nguồn của đầu ghi video, TV di động, máy thu phát SAT, hộp giải mã tín hiệu, video theo yêu cầu, giúp bảo vệ các mạch nhạy cảm khỏi nhiễu điện.
• Tự động hóa công nghiệp: Trong các mô-đun cảm biến với bộ nguồn tích hợp, cuộn cảm choke giúp duy trì sự chính xác và độ tin cậy của hệ thống.
• Thiết bị di động và sạc: Được dùng trong bộ sạc, nguồn điện di động cho điện thoại di động và điện thoại không dây, đảm bảo dòng sạc ổn định và an toàn.
• Máy biến áp: Thích hợp cho nhiều loại máy biến áp như biến áp nguồn, biến áp điều khiển LED, biến dòng, và biến áp phân phối. Nếu bạn quan tâm đến các loại linh kiện khác như điện trở, bạn có thể tìm hiểu thêm về r là ký hiệu của linh kiện điện tử nào.
• Máy tính để bàn và bộ nguồn nhỏ gọn: Góp phần làm cho các bộ nguồn hoạt động hiệu quả và bền bỉ hơn.

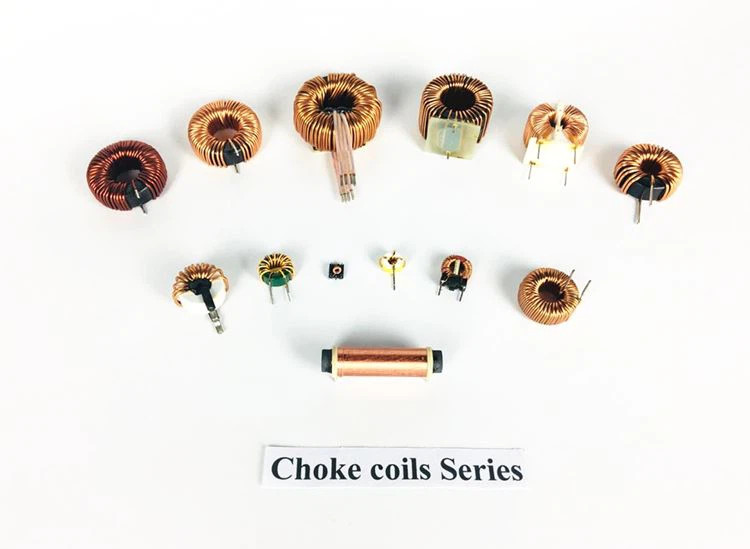

Các loại cuộn cảm Choke được ứng dụng rộng rãi

Để hiểu rõ hơn về cách các thành phần này được ký hiệu trên mạch điện tử, bạn có thể tham khảo bài viết về ký hiệu chữ cái trên mạch điện tử.

V. Câu Hỏi Thường Gặp Về Cuộn Cảm Choke

Cuộn cảm choke có thể tùy chỉnh không?

Hoàn toàn có. Phần lớn các cuộn cảm choke hiện nay đều có thể được chế tạo theo thông số kỹ thuật tùy chỉnh để đáp ứng chính xác yêu cầu của từng ứng dụng cụ thể.

Cuộn cảm choke có tuân thủ các tiêu chuẩn môi trường không?

Đúng vậy. Vật liệu được sử dụng trong cuộn cảm choke thường hoàn toàn phù hợp với chỉ thị RoHS, đảm bảo sản phẩm thân thiện với môi trường và an toàn cho người sử dụng.

Làm thế nào để đảm bảo chất lượng của cuộn cảm choke?

Các nhà sản xuất uy tín thường thực hiện kiểm tra điện 100% cho từng sản phẩm theo loại cuộn cảm và thông số kỹ thuật đã định, đảm bảo chức năng hoạt động chính xác và đáng tin cậy.

Thời gian giao hàng cho cuộn cảm choke là bao lâu?

Thời gian giao hàng phụ thuộc vào số lượng và tình trạng tồn kho. Thông thường, nếu hàng có sẵn, có thể mất khoảng 5-10 ngày. Nếu không có sẵn, thời gian có thể kéo dài 15-20 ngày.

Kết Luận

Cuộn cảm choke là một linh kiện điện tử không thể thiếu trong nhiều hệ thống và thiết bị hiện đại. Với khả năng triệt tiêu nhiễu hiệu quả, duy trì dòng điện ổn định và hoạt động bền bỉ trong nhiều điều kiện, chúng đóng góp quan trọng vào sự ổn định và hiệu suất của các mạch điện. Việc hiểu rõ về cuộn cảm choke sẽ giúp bạn lựa chọn và ứng dụng linh kiện này một cách tối ưu, nâng cao chất lượng cho các dự án điện tử của mình.
