Bí Quyết Kiểm Tra Biến Thiên Dòng DC Của Cuộn Cảm: Đơn Giản, Chính Xác Với Hioki & Voltech

Trong thế giới điện tử hiện đại, cuộn cảm đóng vai trò không thể thiếu trong nhiều mạch, đặc biệt là các mạch nguồn. Nhiệm vụ chính của chúng là làm mịn dòng điện, loại bỏ nhiễu tần số cao và lưu trữ năng lượng dưới dạng từ trường. Tuy nhiên, một trong những thách thức lớn khi làm việc với cuộn cảm là hiện tượng bão hòa từ tính khi có quá nhiều dòng điện một chiều (DC) chạy qua. Điều này không chỉ làm giảm đáng kể giá trị điện cảm mà còn ảnh hưởng nghiêm trọng đến hiệu suất và độ ổn định của toàn bộ hệ thống nguồn. Do đó, việc kiểm tra biến thiên dòng DC của cuộn cảm là vô cùng cần thiết để đảm bảo chất lượng và độ tin cậy của linh kiện. Nếu bạn muốn tìm hiểu sâu hơn về cách dòng điện xoay chiều ảnh hưởng đến cuộn cảm thuần, bạn có thể tham khảo bài viết về dòng điện xoay chiều qua cuộn cảm thuần.

Tại sao biến thiên dòng DC lại quan trọng đối với cuộn cảm?

Cuộn cảm hoạt động dựa trên nguyên lý cảm ứng điện từ, nơi một dòng điện tạo ra một từ trường. Khi dòng điện DC chạy qua cuộn cảm vượt quá một giới hạn nhất định, vật liệu từ tính trong lõi cuộn cảm sẽ đạt đến trạng thái bão hòa. Ở trạng thái này, khả năng từ hóa của vật liệu giảm mạnh, dẫn đến việc giá trị điện cảm của cuộn cảm bị sụt giảm đáng kể.

Việc sụt giảm điện cảm này có thể gây ra nhiều vấn đề trong mạch nguồn, như tăng độ gợn sóng (ripple), giảm hiệu suất chuyển đổi, và thậm chí làm hỏng các linh kiện khác do hoạt động ngoài thông số thiết kế. Vì vậy, việc kiểm tra biến thiên dòng DC của cuộn cảm giúp kỹ sư đánh giá chính xác giá trị dòng điện DC mà cuộn cảm có thể chịu đựng trước khi bão hòa, đảm bảo linh kiện hoạt động ổn định và hiệu quả.

Bài viết giới thiệu giải pháp đo lường của Hioki

Thách thức trong việc kiểm tra cuộn cảm truyền thống

Theo truyền thống, để thực hiện bài kiểm tra biến thiên dòng DC của cuộn cảm, các kỹ sư thường phải xây dựng một mạch biến thiên bên ngoài khá phức tạp. Mạch này yêu cầu bổ sung các thành phần như tụ điện và cuộn dây bảo vệ để đảm bảo an toàn và độ chính xác cho quá trình đo. Tuy nhiên, việc này không chỉ tốn kém về mặt thời gian thiết kế, lắp đặt mà còn có thể gây ra sai số nếu mạch không được tối ưu đúng cách. Điều này đặc biệt khó khăn đối với những ai mới tiếp cận với các bài tập cuộn cảm phức tạp.

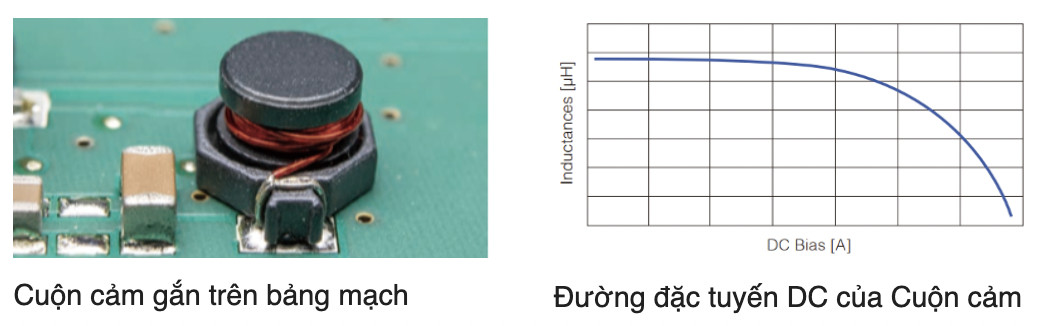

Biểu đồ minh họa mối quan hệ giữa dòng DC và giá trị điện cảm

Giải pháp đột phá từ Hioki và Voltech: Kiểm tra đơn giản, hiệu quả

Tin vui cho các kỹ sư và nhà phát triển mạch! Giờ đây, bạn có thể thực hiện kiểm tra biến thiên dòng DC của cuộn cảm một cách dễ dàng và hiệu quả hơn nhiều. Bằng cách kết hợp thiết bị đo LCR IM3536 của Hioki với nguồn dòng biến thiên DC 1000A từ Voltech, chúng ta có thể loại bỏ hoàn toàn nhu cầu về mạch biến thiên bên ngoài phức tạp, bao gồm cả tụ điện và cuộn dây bảo vệ.

Giải pháp này tinh giản hóa hệ thống đo lường, sử dụng nguồn điện biến thiên DC 1000A của Voltech để thay thế cho tụ điện bảo vệ. Đồng thời, một cuộn dây được tích hợp để đảm bảo tín hiệu AC đo từ thiết bị LCR không bị truyền ngược vào nguồn. Với cài đặt điện áp 1V và tần số 100 kHz, thiết bị LCR có thể kiểm tra cuộn cảm lên đến 790 µH. Đây thực sự là một bước tiến lớn giúp tiết kiệm thời gian, công sức và tăng cường độ chính xác cho quá trình kiểm tra.

Sơ đồ minh họa giải pháp kiểm tra biến thiên dòng DC của cuộn cảm

Các thành phần chủ chốt của hệ thống đo

Để xây dựng hệ thống kiểm tra biến thiên dòng DC hiệu quả này, bạn sẽ cần các thiết bị sau:

• Thiết bị đo LCR HIOKI: IM3536: Một thiết bị đo LCR đa năng, độ chính xác cao, cung cấp các phép đo điện cảm (L), điện dung (C) và điện trở (R).
• Nguồn điện biến thiên DC: DC1000A Voltech: Cung cấp dòng điện DC ổn định và có thể điều chỉnh để phân cực cuộn cảm trong quá trình thử nghiệm.
• DUT (Thiết bị cần kiểm tra): Cuộn cảm nguồn CLF7045T-1R0N-D TD: Ví dụ về loại cuộn cảm nguồn chip thường được sử dụng trong các mạch điện tử.

Bảng thông số kỹ thuật của thiết bị đo LCR HIOKI IM3536

Minh chứng thực tế qua dữ liệu đo

Hioki đã tiến hành kiểm tra biến thiên dòng DC của một cuộn cảm chip 1 µH bằng cách sử dụng hệ thống trên. Các điều kiện kiểm tra được thiết lập như sau:

• Tín hiệu đo của máy đo LCR: Điện áp (V) = 1.0 V, Tần số = 100 kHz.
• Dòng điện phân cực DC: Thay đổi từ 0 đến 13 A.

Kết quả thu được từ quá trình đo đã thể hiện sự phù hợp chặt chẽ với các thông số kỹ thuật được công bố trong danh mục của cuộn cảm nguồn CLF7045T-1R0N-D. Điều này một lần nữa khẳng định tính hiệu quả và độ tin cậy của giải pháp này trong việc kiểm tra biến thiên dòng DC của cuộn cảm. Nó cũng rất hữu ích khi bạn cần lựa chọn cuộn cảm cho loa bass hay các ứng dụng âm thanh khác.

Biểu đồ kết quả kiểm tra biến thiên dòng DC của cuộn cảm nguồn CLF7045T-1R0N-D

Tối ưu hóa quy trình với Sequence Maker

Để nâng cao hơn nữa hiệu quả và tính tự động hóa của quá trình kiểm tra, Hioki đã tích hợp Sequence Maker – một tiện ích bổ sung dựa trên Excel®. Công cụ này cho phép người dùng điều khiển đồng bộ và tích hợp các thiết bị đo như IM3536 và DC1000A.

Với Sequence Maker, bạn có thể dễ dàng lập trình các chuỗi kiểm tra phức tạp, tự động thay đổi dòng phân cực DC và ghi lại các giá trị điện cảm tương ứng. Điều này không chỉ giảm thiểu sai sót do thao tác thủ công mà còn tăng tốc độ kiểm tra, đặc biệt hữu ích khi cần thử nghiệm một lượng lớn linh kiện hoặc thực hiện các bài kiểm tra với nhiều điểm dữ liệu.

Giao diện Sequence Maker trên Excel để điều khiển thiết bị

Kết luận

Việc kiểm tra biến thiên dòng DC của cuộn cảm là một bước quan trọng để đảm bảo hiệu suất và độ tin cậy của các mạch điện tử, đặc biệt là trong các ứng dụng nguồn. Giải pháp tiên tiến từ Hioki và Voltech với sự kết hợp của thiết bị đo LCR IM3536 và nguồn dòng biến thiên DC 1000A đã đơn giản hóa đáng kể quy trình này, loại bỏ nhu cầu về mạch bảo vệ phức tạp và mang lại kết quả chính xác, đáng tin cậy. Hơn nữa, với sự hỗ trợ của Sequence Maker, quá trình kiểm tra có thể được tự động hóa, giúp tiết kiệm thời gian và tối ưu hóa hiệu quả công việc.

Nếu bạn đang tìm kiếm các giải pháp đo lường linh kiện điện tử chất lượng cao hoặc cần tìm mua các loại linh kiện chính hãng, hãy truy cập linhkien283.com để khám phá danh mục sản phẩm phong phú và nhận được sự tư vấn chuyên nghiệp từ đội ngũ của chúng tôi!

Câu hỏi thường gặp

Tại sao cuộn cảm lại bị bão hòa từ tính?

Cuộn cảm bị bão hòa từ tính khi dòng điện chạy qua nó tạo ra một từ trường quá mạnh, khiến vật liệu lõi từ tính bên trong không thể từ hóa thêm được nữa, đạt đến giới hạn vật lý của nó.

Bão hòa từ tính ảnh hưởng đến cuộn cảm như thế nào?

Khi bão hòa, giá trị điện cảm của cuộn cảm giảm đi đáng kể. Điều này làm giảm khả năng lưu trữ năng lượng của cuộn cảm và có thể gây ra nhiễu, gợn sóng trong mạch nguồn, ảnh hưởng tiêu cực đến hiệu suất và ổn định của hệ thống.

Giải pháp của Hioki và Voltech giúp gì trong việc kiểm tra biến thiên dòng DC?

Giải pháp này kết hợp thiết bị đo LCR IM3536 của Hioki với nguồn dòng biến thiên DC 1000A của Voltech, giúp loại bỏ nhu cầu về một mạch biến thiên bên ngoài phức tạp. Nó đơn giản hóa quy trình, tăng cường độ chính xác và tiết kiệm thời gian kiểm tra.

Thiết bị LCR IM3536 có thể kiểm tra cuộn cảm với dòng DC tối đa bao nhiêu?

Với nguồn DC1000A Voltech, thiết bị IM3536 có thể được sử dụng để kiểm tra cuộn cảm với dòng phân cực DC lên đến 13A trong các thử nghiệm thực tế của Hioki.

Sequence Maker có tác dụng gì trong quá trình kiểm tra?

Sequence Maker là một tiện ích Excel® giúp tự động hóa quá trình kiểm tra bằng cách điều khiển tích hợp các thiết bị đo IM3536 và DC1000A. Nó cho phép lập trình chuỗi kiểm tra, tự động thay đổi dòng phân cực và ghi lại dữ liệu, từ đó nâng cao hiệu quả và độ chính xác.
