Hiện Tượng Tự Cảm: Khám Phá Nguyên Lý Và Ứng Dụng Của "Trái Tim" Mạch Điện

Trong thế giới linh kiện điện tử, có những hiện tượng vật lý đóng vai trò nền tảng, tạo nên sự hoạt động của vô vàn thiết bị mà chúng ta sử dụng hàng ngày. Một trong số đó là hiện tượng tự cảm – một khái niệm tưởng chừng phức tạp nhưng lại cực kỳ quan trọng, đặc biệt khi nhắc đến các loại cuộn cảm và mạch điện xoay chiều.

Bạn đã bao giờ tự hỏi điều gì khiến dòng điện không thay đổi đột ngột khi bật/tắt công tắc, hay tại sao cuộn cảm lại là thành phần không thể thiếu trong các mạch dao động và máy biến áp? Tất cả đều bắt nguồn từ hiện tượng thú vị này. Bài viết hôm nay sẽ cùng bạn đi sâu tìm hiểu hiện tượng tự cảm là gì, các đại lượng liên quan, và những ứng dụng thực tiễn của nó trong lĩnh vực điện tử. Hãy cùng khám phá để hiểu rõ hơn về cách “linh hồn” của dòng điện phản ứng với sự thay đổi của chính nó nhé!

I. Hiểu Rõ Về Hiện Tượng Tự Cảm Và Các Đại Lượng Liên Quan

Để nắm bắt được hiện tượng tự cảm, trước tiên chúng ta cần làm quen với một số khái niệm cơ bản.

1. Từ Thông Riêng Của Một Mạch Kín

Từ thông riêng của một mạch kín chính là lượng từ trường mà dòng điện do chính mạch đó tạo ra “gửi” qua bề mặt mạch. Hãy hình dung bạn có một cuộn dây đang có dòng điện chạy qua. Dòng điện này sẽ tạo ra một từ trường xung quanh nó, và một phần của từ trường này sẽ xuyên qua chính các vòng dây của cuộn dây đó. Đó chính là từ thông riêng.

Từ thông riêng (Φ) này tỷ lệ thuận với cường độ dòng điện (i) trong mạch. Chúng ta có công thức:

Φ = L.i

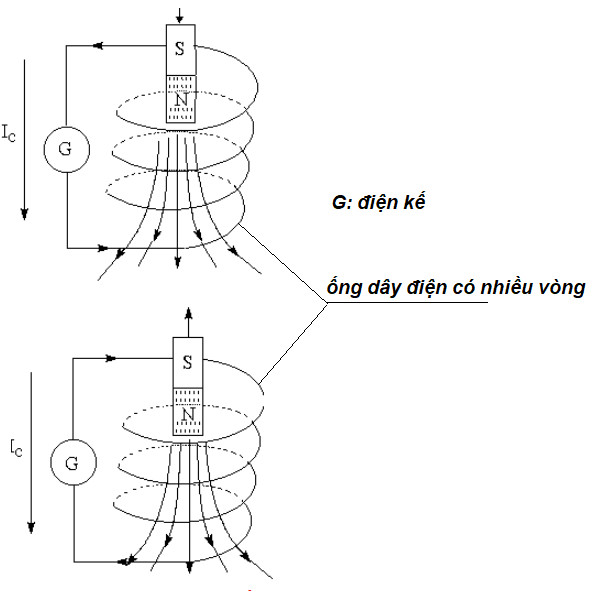

Công thức từ thông riêng của mạch kín Φ = L.i

Trong đó:

Φ là từ thông, đơn vị Weber (Wb).
i là cường độ dòng điện, đơn vị Ampere (A).
L là độ tự cảm của mạch kín, một đại lượng cực kỳ quan trọng mà chúng ta sẽ tìm hiểu sâu hơn ngay sau đây.

2. Độ Tự Cảm (Inductance)

Độ tự cảm (L) là một đại lượng đặc trưng cho khả năng chống lại sự thay đổi của dòng điện trong mạch. Nói cách khác, nó cho biết mạch điện đó “lì lợm” đến mức nào khi dòng điện muốn tăng hoặc giảm. Độ tự cảm phụ thuộc vào cấu tạo và kích thước của mạch (ví dụ như số vòng dây, tiết diện, chiều dài cuộn dây), chứ không phụ thuộc vào dòng điện đang chạy qua. Đơn vị của độ tự cảm là Henry (H).

Đối với một ống dây dài (mà chúng ta thường gọi là cuộn cảm) có chiều dài l, tiết diện A, và N vòng dây, độ tự cảm của nó được tính bằng công thức:

L = μ₀ (N²/l) A

Hoặc có thể viết dưới dạng khác:
L = 4π.10⁻⁷n²V (với n là số vòng dây trên một đơn vị chiều dài (vòng/mét) và V là thể tích ống).

Nếu ống dây có lõi làm bằng vật liệu từ tính (như sắt), độ tự cảm sẽ tăng lên đáng kể. Khi đó, công thức có thêm hệ số độ từ thẩm μ đặc trưng cho tính chất từ của lõi:

*L = μ μ₀ (N²/l) A**

Trong sơ đồ mạch điện, cuộn cảm là gì được ký hiệu như hình dưới đây, một biểu tượng quen thuộc với bất kỳ ai làm việc trong ngành điện tử.

3. Định Nghĩa Hiện Tượng Tự Cảm

Vậy chính xác thì hiện tượng tự cảm là gì? Đây là một trường hợp đặc biệt của hiện tượng cảm ứng điện từ. Hiện tượng tự cảm xảy ra trong một mạch điện khi sự biến thiên của từ thông qua mạch được gây ra bởi chính sự biến thiên của cường độ dòng điện trong mạch đó.

Ví dụ, khi bạn bật công tắc để dòng điện bắt đầu chạy, dòng điện tăng từ 0 lên một giá trị nào đó. Sự tăng này làm từ thông riêng qua mạch thay đổi, và chính sự thay đổi từ thông này lại tạo ra một suất điện động cảm ứng chống lại sự tăng của dòng điện. Tương tự, khi bạn ngắt mạch, dòng điện giảm về 0, từ thông cũng giảm, tạo ra suất điện động cảm ứng chống lại sự giảm này.

Trong mạch điện một chiều: Hiện tượng tự cảm chỉ xuất hiện khi có sự thay đổi đột ngột của dòng điện, ví dụ như lúc đóng mạch (dòng điện tăng) hoặc ngắt mạch (dòng điện giảm).
Trong mạch điện xoay chiều: Hiện tượng tự cảm luôn luôn xảy ra bởi vì dòng điện xoay chiều liên tục thay đổi cường độ theo thời gian.

Mô tả hiện tượng tự cảm khi đóng/ngắt mạch

4. Suất Điện Động Tự Cảm

Khi hiện tượng tự cảm xảy ra, một suất điện động cảm ứng sẽ xuất hiện trong mạch, được gọi là suất điện động tự cảm (E_tc). Suất điện động này có vai trò “kìm hãm” hoặc “duy trì” sự thay đổi của dòng điện.

Biểu thức của suất điện động tự cảm là:

*E_tc = -L (Δi/Δt)**

Độ lớn của suất điện động tự cảm tỷ lệ thuận với tốc độ biến thiên của cường độ dòng điện trong mạch. Dấu trừ trong công thức thể hiện rằng suất điện động tự cảm luôn chống lại nguyên nhân sinh ra nó (định luật Lenz).

5. Ứng Dụng Thực Tiễn Của Hiện Tượng Tự Cảm

Nhờ vào hiện tượng tự cảm, các cuộn cảm trở thành một phần tử không thể thiếu trong rất nhiều ứng dụng điện tử. Cuộn cảm tiếng Anh là gì? Đó là “Inductor”, và nó có mặt khắp nơi:

Mạch dao động: Cuộn cảm kết hợp với tụ điện tạo thành mạch cộng hưởng, dùng trong các bộ lọc tần số, mạch thu phát sóng vô tuyến.
Máy biến áp: Cuộn cảm (các cuộn sơ cấp và thứ cấp) là trái tim của máy biến áp, giúp thay đổi điện áp xoay chiều.
Chống nhiễu: Cuộn cảm được sử dụng làm cuộn choke để lọc bỏ nhiễu tần số cao trong các mạch nguồn.
Mạch nguồn chuyển mạch (SMPS): Để lưu trữ năng lượng và ổn định dòng điện.
Cuộn cảm cho loa bass: Trong các bộ phân tần âm thanh, cuộn cảm giúp lọc bỏ tần số cao, chỉ cho phép tín hiệu âm trầm đi qua loa bass.

II. Phương Pháp Giải Bài Tập Liên Quan Đến Hiện Tượng Tự Cảm

Để giải các bài tập về hiện tượng tự cảm, chúng ta áp dụng các công thức đã học ở phần lý thuyết. Điều quan trọng là xác định đúng các đại lượng đã biết và đại lượng cần tìm.

Tính từ thông tự cảm qua ống dây: Sử dụng Φ = Li.
Tính độ tự cảm của ống dây:
- Trong không khí: L = μ₀ (N²/l) A hoặc L = 4π.10⁻⁷n²V.
- Có lõi sắt: L = μ μ₀ (N²/l) * A.
Tính suất điện động tự cảm: E_tc = -L * (Δi/Δt).

Bằng cách sắp xếp lại các công thức này, bạn có thể dễ dàng tìm ra các đại lượng cần thiết như độ tự cảm, suất điện động tự cảm, hoặc tốc độ biến thiên của dòng điện.

III. Ví Dụ Minh Họa

Để giúp bạn hình dung rõ hơn, hãy cùng xem xét một ví dụ thực tế:

Ví dụ: Một ống dây có chiều dài 1.5m, gồm 1200 vòng dây, đường kính 60cm. Hãy xác định độ tự cảm của ống dây và suất điện động tự cảm khi dòng điện chạy trong ống dây tăng đều từ 0A đến 5A trong 1 giây.

Lời giải chi tiết:

Bước 1: Tính diện tích tiết diện của ống dây (A)
Đường kính D = 60cm = 0.6m, bán kính R = D/2 = 0.3m.
A = πR² = π * (0.3)² ≈ 0.2827 m².
Bước 2: Tính độ tự cảm của ống dây (L)
L = μ₀ (N²/l) A = 4π.10⁻⁷ (1200²/1.5) 0.2827 ≈ 0.34 H.
Bước 3: Tính tốc độ biến thiên dòng điện (Δi/Δt)
Δi = 5A – 0A = 5A.
Δt = 1s.
Δi/Δt = 5/1 = 5 A/s.
Bước 4: Tính suất điện động tự cảm (E_tc)
E_tc = -L (Δi/Δt) = -0.34 5 = -1.7 V.

Đáp án: E_tc ≈ -1.7V

IV. Bài Tập Vận Dụng

Để củng cố kiến thức, bạn có thể thực hành với các bài tập sau:

Bài 1: Một cuộn cảm có L = 3H được nối với nguồn điện có suất điện động 4V. Giả sử cường độ dòng điện tăng đều theo thời gian và điện trở của cuộn dây không đáng kể. Hỏi sau bao lâu kể từ lúc nối vào nguồn, cường độ dòng điện qua cuộn dây tăng đến giá trị 4A?

Đáp án gợi ý: t = 3s

Bài 2: Một ống dây hình trụ dài 50cm gồm 140 vòng dây, diện tích mỗi vòng dây là 160cm². Độ tự cảm của ống dây khi đặt trong không khí là bao nhiêu?

Đáp án gợi ý: L ≈ 7.88.10⁻⁴ H

V. Kết Luận

Hiện tượng tự cảm không chỉ là một khái niệm lý thuyết trừu tượng mà là một nguyên lý vật lý cốt lõi, giải thích cách các cuộn cảm hoạt động và đóng góp vào sự vận hành của nhiều thiết bị điện tử. Việc hiểu rõ về từ thông riêng, độ tự cảm và suất điện động tự cảm giúp chúng ta không chỉ giải quyết các bài toán vật lý mà còn có cái nhìn sâu sắc hơn về thiết kế và chức năng của các mạch điện trong thực tế.

Trong thời đại công nghệ hiện nay, khi mà các thiết bị điện tử ngày càng nhỏ gọn và phức tạp, vai trò của các linh kiện cơ bản như cuộn cảm và hiểu biết về hiện tượng tự cảm vẫn luôn là nền tảng vững chắc cho mọi kỹ sư và nhà nghiên cứu. Nếu bạn đang tìm kiếm các loại cuộn cảm chất lượng cao hay các linh kiện điện tử khác để hiện thực hóa những ý tưởng của mình, đừng ngần ngại truy cập linhkien283.com. Chúng tôi tự hào là địa chỉ tin cậy, cung cấp đa dạng linh kiện điện tử chính hãng, chất lượng, cùng đội ngũ tư vấn chuyên nghiệp sẵn sàng hỗ trợ bạn!

VI. Câu Hỏi Thường Gặp (FAQs)

1. Hiện tượng tự cảm khác gì so với cảm ứng điện từ?

Hiện tượng tự cảm là một trường hợp đặc biệt của hiện tượng cảm ứng điện từ. Cảm ứng điện từ là sự xuất hiện suất điện động cảm ứng khi từ thông qua mạch kín biến thiên (do từ trường ngoài hoặc do chính mạch). Còn tự cảm là khi sự biến thiên từ thông đó do chính sự biến thiên dòng điện trong mạch gây ra.

2. Độ tự cảm L phụ thuộc vào yếu tố nào?

Độ tự cảm L phụ thuộc vào cấu tạo hình học của mạch (chiều dài, tiết diện, số vòng dây) và môi trường từ tính trong lòng cuộn dây (lõi không khí hay lõi sắt). Nó không phụ thuộc vào cường độ dòng điện hay tốc độ biến thiên dòng điện.

3. Tại sao có dấu trừ trong công thức suất điện động tự cảm E_tc = -L * (Δi/Δt)?

Dấu trừ tuân theo Định luật Lenz, cho biết suất điện động tự cảm luôn có chiều chống lại sự thay đổi của cường độ dòng điện đã sinh ra nó. Nếu dòng điện tăng (Δi > 0), E_tc sẽ có chiều chống lại sự tăng đó. Nếu dòng điện giảm (Δi < 0), E_tc sẽ có chiều duy trì dòng điện, chống lại sự giảm đó.

4. Cuộn cảm có vai trò gì trong mạch điện xoay chiều?

Trong mạch điện xoay chiều, cuộn cảm (inductor) đóng vai trò là một linh kiện cản trở dòng điện, tạo ra độ tự cảm. Nó tạo ra một điện kháng cảm ứng (inductive reactance) phụ thuộc vào tần số, được sử dụng trong các bộ lọc, mạch dao động, máy biến áp và các ứng dụng điều khiển dòng điện.

5. Có phải tất cả các linh kiện điện tử đều có độ tự cảm?

Về mặt lý thuyết, mọi đoạn dây dẫn đều có một độ tự cảm nhất định, dù rất nhỏ. Tuy nhiên, khi nói đến “độ tự cảm” trong ngữ cảnh linh kiện, chúng ta thường đề cập đến các cuộn cảm (inductors) được thiết kế đặc biệt để có giá trị độ tự cảm đáng kể, phục vụ các chức năng cụ thể trong mạch.
