Giải mã cấu tạo bếp từ: Nền tảng công nghệ cho căn bếp hiện đại

Bếp từ đang dần trở thành thiết bị không thể thiếu trong mỗi gia đình hiện đại, không chỉ bởi vẻ ngoài sang trọng, tinh tế mà còn vì hiệu suất nấu nướng vượt trội và khả năng tiết kiệm năng lượng đáng kinh ngạc. Tuy nhiên, đằng sau sự tiện lợi ấy là một cấu tạo phức tạp cùng nguyên lý hoạt động thông minh mà không phải ai cũng nắm rõ. Việc tìm hiểu sâu về cấu tạo bếp từ không chỉ giúp bạn sử dụng và bảo quản thiết bị hiệu quả hơn mà còn trang bị kiến thức cần thiết để lựa chọn sản phẩm phù hợp. Tại Linhkien283, chúng tôi luôn mong muốn mang đến những thông tin hữu ích và toàn diện nhất, giúp bạn làm chủ mọi thiết bị điện tử trong không gian sống.

Cấu tạo chung của bếp từ: Sự kết hợp hoàn hảo giữa thiết kế và công năng

Nhìn từ bên ngoài, một chiếc bếp từ có vẻ khá đơn giản với bề mặt phẳng lì và các nút điều khiển cảm ứng. Thế nhưng, ẩn chứa bên trong là cả một hệ thống linh kiện phức tạp, được sắp xếp khoa học để đảm bảo hoạt động hiệu quả và an toàn. Về cơ bản, bếp từ có thể có hình vuông, hình chữ nhật, hoặc đôi khi là hình oval tùy theo thiết kế của từng nhà sản xuất. Độ dày của bếp cũng khác nhau, thường dao động từ 7cm đến 25cm, phù hợp với từng loại bếp âm hay bếp dương.

Phần bề mặt bếp, thường là một lớp kính chịu nhiệt cao cấp dày từ 4mm đến 8mm, không chỉ có khả năng chịu nhiệt độ cao mà còn chống va đập và trầy xước rất tốt. Đây là nơi bạn đặt nồi chảo và thao tác điều khiển. Hệ thống điều khiển có thể là các phím cảm ứng hiện đại hoặc phím bấm nổi truyền thống, cho phép người dùng dễ dàng điều chỉnh các chế độ nấu, nhiệt độ và công suất. Sự kết hợp giữa vẻ ngoài tối giản và các thành phần bên trong tinh vi đã tạo nên một thiết bị vừa đẹp mắt, vừa mạnh mẽ, góp phần nâng tầm không gian bếp của mỗi gia đình.

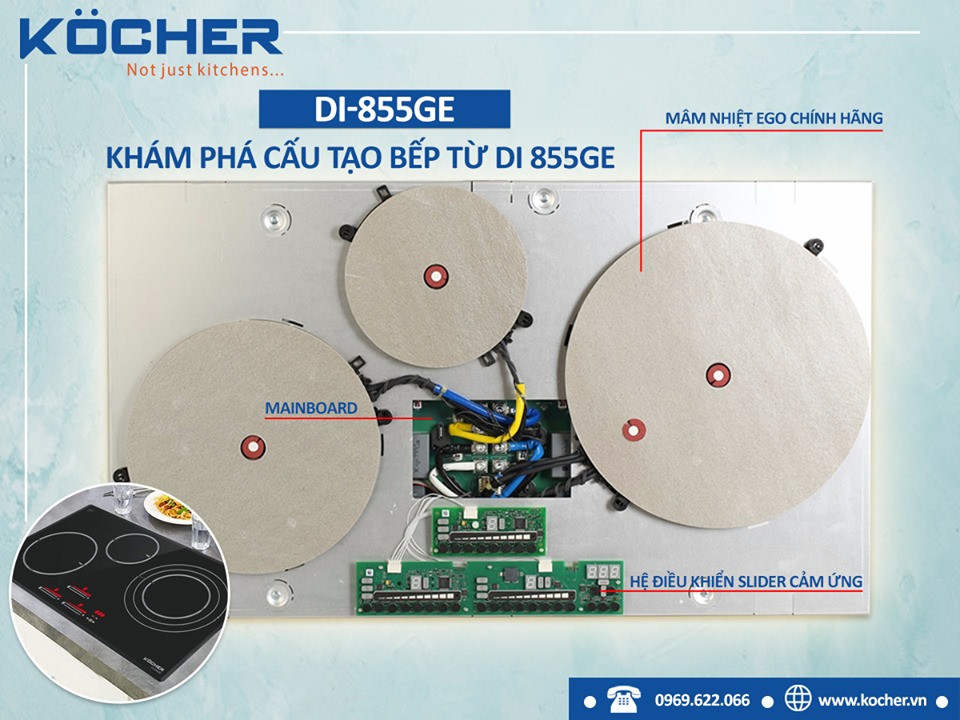

Cấu tạo tổng thể của bếp từ với các bộ phận chính

Mâm nhiệt và nguyên lý cảm ứng điện từ: “Hái ra lửa” mà không cần lửa

Mâm nhiệt, hay còn gọi là cuộn cảm, chính là trái tim của mọi chiếc bếp từ. Đây là linh kiện đóng vai trò quan trọng nhất trong việc tạo ra nhiệt để nấu chín thức ăn. Không giống bếp gas hay bếp điện hồng ngoại đốt nóng trực tiếp bằng lửa hoặc điện trở, bếp từ hoạt động dựa trên nguyên lý cảm ứng điện từ tiên tiến.

Cấu tạo của mâm nhiệt thường là một cuộn dây đồng siêu bền, được cuộn tròn trên một mặt phẳng, gắn chặt dưới bề mặt kính chịu nhiệt. Khi có dòng điện xoay chiều tần số cao (thường khoảng 24 kHz) chạy qua cuộn dây này, nó sẽ tạo ra một từ trường biến thiên mạnh mẽ. Điều đặc biệt là từ trường này không làm nóng bản thân mâm nhiệt hay mặt kính, mà chỉ tác động lên đáy nồi có vật liệu nhiễm từ (như gang, thép, inox).

Từ trường biến thiên sẽ cảm ứng và sinh ra các dòng điện xoáy (hay còn gọi là dòng Foucault) ngay trong lòng đáy nồi. Chính các dòng điện xoáy này, khi chạy qua điện trở của vật liệu đáy nồi, sẽ chuyển hóa thành nhiệt năng, làm nóng nồi và nấu chín thức ăn bên trong. Nhờ cơ chế độc đáo này, nhiệt lượng được sinh ra trực tiếp tại đáy nồi, giúp hiệu suất nấu ăn cực kỳ cao, tiết kiệm điện năng tối đa và đảm bảo an toàn tuyệt đối vì mặt bếp hầu như không nóng. Đây cũng là lý do vì sao bếp từ yêu cầu các loại nồi chuyên dụng có đáy nhiễm từ.

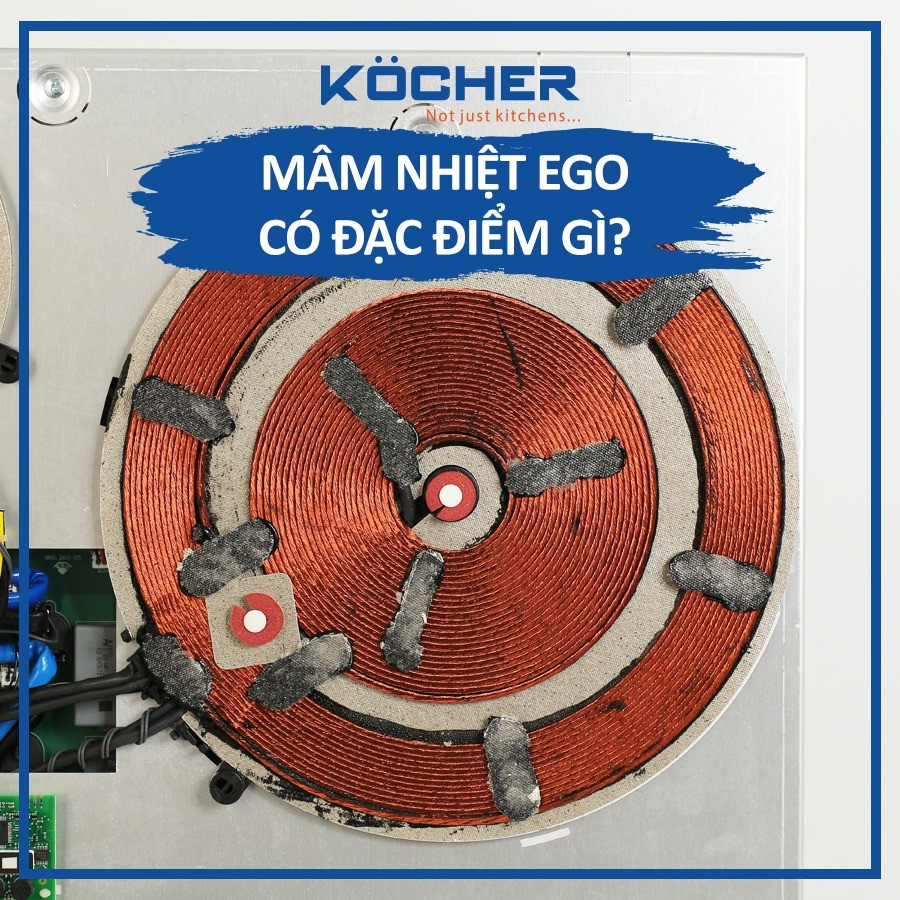

Mâm nhiệt bếp từ với cuộn dây đồng

IGBT – “Trái tim” điều khiển công suất

IGBT (Insulated Gate Bipolar Transistor), hay còn gọi là sò công suất, là một linh kiện bán dẫn công suất ba cực cực kỳ quan trọng, đóng vai trò như một “trái tim” điều khiển trong cấu tạo bếp từ. Nó được lắp đặt trong bo mạch và hoạt động như một công tắc điện tử tốc độ cao, có khả năng bật/tắt dòng điện một cách nhanh chóng và chính xác.

Sự ra đời của IGBT vào những năm 1980 đã mang lại một bước tiến lớn cho các thiết bị điện tử, đặc biệt là bếp từ. Linh kiện này là sự kết hợp ưu điểm của cả Transistor lưỡng cực (khả năng chịu dòng điện lớn) và MOSFET (khả năng đóng cắt nhanh, tổn hao thấp), giúp bếp từ có thể kiểm soát chính xác tần số và cường độ dòng điện đi qua mâm nhiệt. Nhờ có IGBT, người dùng dễ dàng điều chỉnh nhiệt độ và mức công suất của bếp, từ đó linh hoạt hơn trong việc nấu nướng.

Nếu IGBT gặp sự cố, bếp từ sẽ không thể sinh nhiệt, vì mạch điện sẽ mất khả năng tạo ra từ trường cần thiết để làm nóng nồi. Các IGBT chất lượng cao thường được thiết kế để chịu được điện áp lớn, lên đến 650V-1600V, đảm bảo bếp hoạt động ổn định ngay cả ở công suất cao và kéo dài tuổi thọ của thiết bị. Khi chọn mua bếp từ, việc tìm hiểu về chất lượng và thông số kỹ thuật của IGBT cũng là một yếu tố quan trọng để đảm bảo độ bền và hiệu suất của bếp.

Hệ thống quạt làm mát và tản nhiệt hiệu quả

Mặc dù bếp từ sinh nhiệt trực tiếp trong nồi, các linh kiện điện tử bên trong bếp, đặc biệt là bo mạch và IGBT, vẫn sản sinh ra một lượng nhiệt đáng kể trong quá trình hoạt động. Để đảm bảo các linh kiện này không bị quá nhiệt, một hệ thống làm mát hiệu quả là vô cùng cần thiết. Quạt làm mát, hay quạt tản nhiệt, có nhiệm vụ luân chuyển không khí, giảm nhiệt độ nhanh chóng và duy trì sự ổn định cho bếp từ.

Thông thường, bếp từ được trang bị một hoặc hai quạt làm mát, tùy thuộc vào số vùng nấu và công suất của bếp. Có hai loại quạt phổ biến được sử dụng:

• Quạt đồng trục (Axial Fan): Có hình dạng tròn, kích thước nhỏ gọn, thường được trang bị cho các bếp từ giá rẻ hoặc tầm trung. Loại quạt này có chi phí thấp và dễ thay thế, nhưng hiệu suất làm mát có thể không bằng và thường gây ra tiếng ồn lớn hơn.
• Quạt tuabin (Turbine Fan hay Quạt lồng sóc): Có hình dạng lồng sóc hoặc hình trụ, thường lớn hơn và có hiệu suất làm mát vượt trội, bền bỉ và hoạt động êm ái hơn nhiều. Quạt tuabin thường được sử dụng trong các dòng bếp từ nhập khẩu cao cấp từ Châu Âu, tuy nhiên giá thành cao hơn và việc thay thế cũng phức tạp hơn.

Việc không thể nâng cấp quạt đồng trục lên quạt tuabin cho thấy tầm quan trọng của việc lựa chọn bếp ngay từ đầu. Bên cạnh quạt, các khe tản nhiệt (khe thông gió) được thiết kế xung quanh hoặc phía dưới thân bếp cũng góp phần quan trọng trong việc đẩy nhiệt ra ngoài, ngăn chặn quá nhiệt và kéo dài tuổi thọ linh kiện.

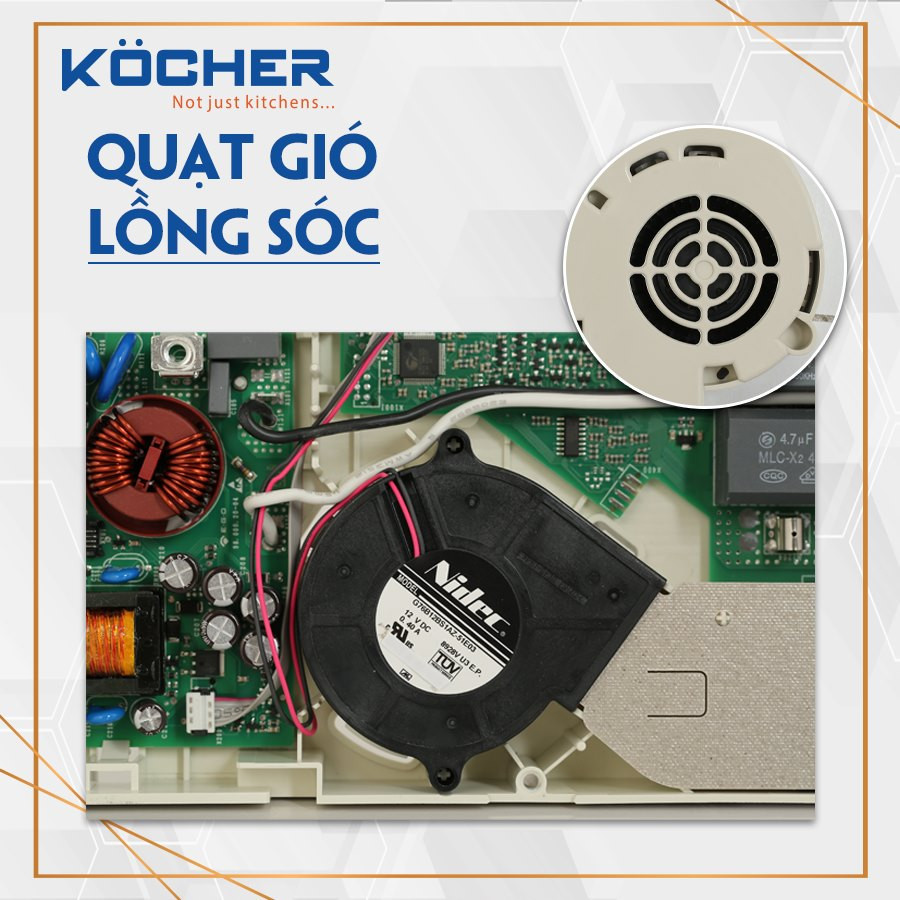

Quạt tản nhiệt của bếp từ

Bo mạch điều khiển – Trung tâm xử lý thông tin

Bo mạch điện tử là một trong những bộ phận có kích thước lớn nhất và phức tạp nhất trong cấu tạo bếp từ, đóng vai trò như bộ não điều hành toàn bộ hoạt động của thiết bị. Mỗi chiếc bếp từ, dù là đơn hay đôi, đều có bo mạch được thiết kế riêng biệt, thường là bo mạch in hai lớp đối với bếp đôi để tăng cường khả năng xử lý.

Bo mạch chính bao gồm nhiều linh kiện điện tử quan trọng như: nguồn điện và mạch chỉnh lưu, nguồn chuyển mạch ngắt mở (nguồn xung), sò công suất IGBT, tụ điện, cuộn dây Panel, khối vi xử lý MUC (Microcontroller Unit), diode cầu, và nhiều linh kiện nhỏ khác. Trong đó, tụ điện đóng vai trò quan trọng trong việc lọc nguồn, lọc nhiễu, cho phép dòng điện xoay chiều đi qua và chặn dòng điện một chiều, giúp bếp hoạt động ổn định và không gây nhiễu cho các thiết bị khác trong nhà.

Bo mạch điều khiển lại đơn giản hơn, thường bao gồm đèn LED hiển thị và các phím bấm cảm ứng hoặc cơ để người dùng thao tác. Nó nhận lệnh từ người dùng thông qua bảng điều khiển và truyền về khối vi xử lý MUC trên bo mạch chính. Khối MUC sẽ phân tích thông tin, đưa ra các lệnh điều khiển phù hợp để cấp dòng điện tần số cao cho cuộn cảm, từ đó điều chỉnh công suất và chế độ nấu. Sự phối hợp nhịp nhàng giữa các linh kiện trên bo mạch đảm bảo bếp từ hoạt động chính xác, an toàn và hiệu quả.

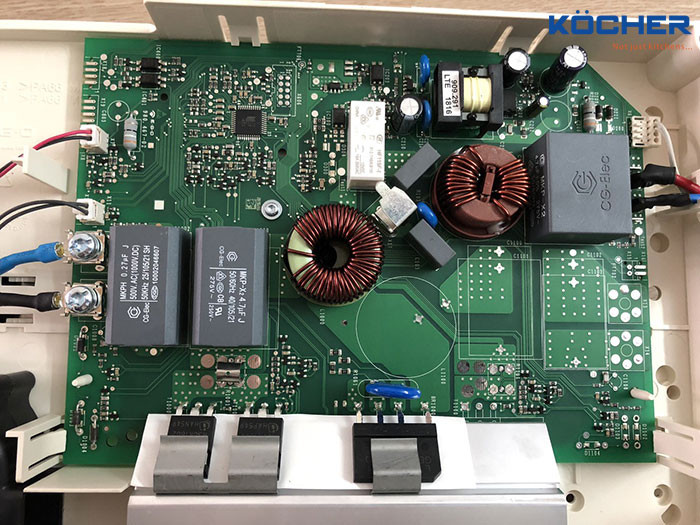

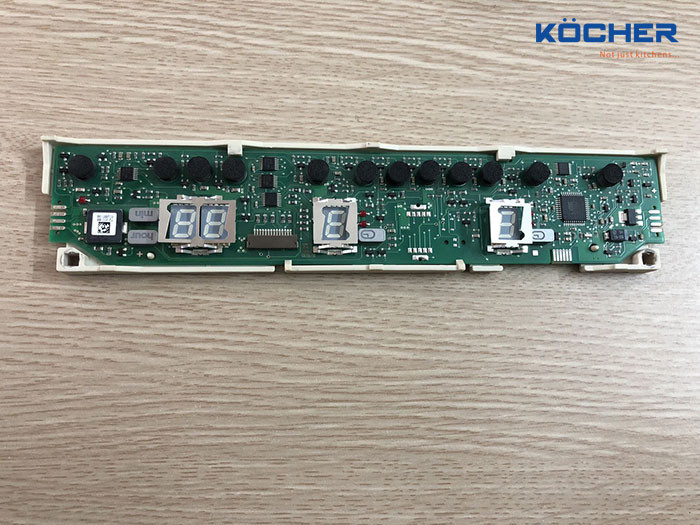

Cấu tạo bo mạch chính của bếp từBo mạch điều khiển bếp từ

Mặt kính cao cấp – Lớp bảo vệ vững chắc

Mặt kính không chỉ là phần giao diện chính mà người dùng tương tác mà còn là một lớp bảo vệ vô cùng quan trọng cho toàn bộ linh kiện bên trong bếp từ. Nó không chỉ đóng vai trò thẩm mỹ, giúp căn bếp thêm hiện đại và sang trọng, mà còn phải đáp ứng các tiêu chuẩn khắt khe về độ bền và an toàn.

Hầu hết các bếp từ cao cấp, đặc biệt là các dòng bếp nhập khẩu từ Châu Âu như bếp từ Đức hay bếp từ Tây Ban Nha, đều sử dụng các loại kính ceramic chuyên dụng. Trong số đó, hai cái tên nổi bật nhất là kính Schott Ceran (từ Đức) và kính EuroKera (từ Pháp). Các loại kính này được xếp vào hàng siêu cường, với khả năng chịu lực, chịu va đập cực tốt, chống trầy xước hiệu quả và đặc biệt là chịu nhiệt độ cao lên đến 1000°C mà không bị biến dạng hay nứt vỡ do sốc nhiệt. Điều này đảm bảo rằng mặt bếp luôn bền đẹp theo thời gian, dễ dàng vệ sinh sau mỗi lần nấu và an toàn tuyệt đối khi sử dụng.

Chất lượng của mặt kính cũng ảnh hưởng trực tiếp đến trải nghiệm người dùng và tuổi thọ của bếp. Một mặt kính kém chất lượng có thể dễ bị nứt vỡ, trầy xước, không chỉ làm mất đi vẻ đẹp của bếp mà còn tiềm ẩn nguy cơ mất an toàn, ảnh hưởng đến các linh kiện bên dưới. Vì vậy, khi lựa chọn bếp từ, việc chú ý đến loại mặt kính được sử dụng là một yếu tố không thể bỏ qua.

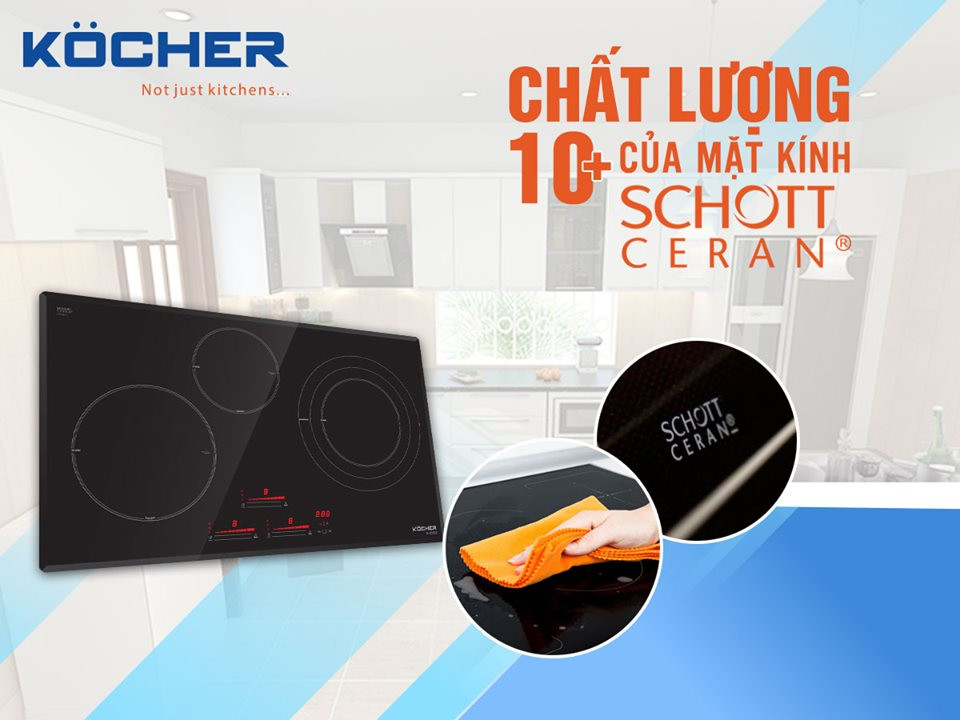

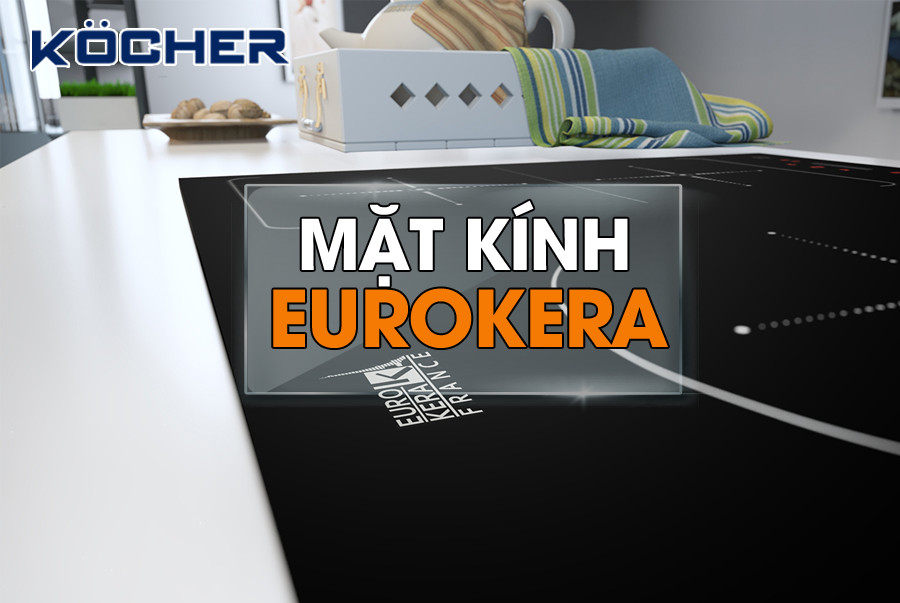

Mặt kính Schott Ceran, một trong những loại kính cao cấp nhấtMặt kính EuroKera với độ bền và khả năng chịu nhiệt cao

Cảm biến nhiệt độ – Người gác cổng an toàn

Bên cạnh các linh kiện chính tạo nhiệt và điều khiển, bếp từ còn được trang bị những “người gác cổng” thầm lặng nhưng vô cùng quan trọng – đó là các cảm biến nhiệt độ. Các cảm biến này, thường là loại cảm biến bán dẫn dạng điện trở nhiệt NTC (Negative Temperature Coefficient), hoạt động dựa trên nguyên lý thay đổi điện trở theo nhiệt độ. Chúng có kích thước nhỏ gọn và thường được đặt ở các vị trí chiến lược như trung tâm mâm nhiệt (ngay dưới mặt kính vùng nấu) và gần sò công suất IGBT.

Vai trò chính của cảm biến nhiệt độ là đo lường và kiểm soát nhiệt độ trong suốt quá trình nấu nướng. Cụ thể, khi bếp hoạt động, cảm biến sẽ liên tục theo dõi nhiệt độ của vùng nấu và các linh kiện quan trọng. Dữ liệu này được truyền về khối vi xử lý trên bo mạch để xử lý.

• Nếu nhiệt độ ổn định, bếp sẽ duy trì công suất đã cài đặt.
• Nếu nhiệt độ tăng cao vượt ngưỡng an toàn (ví dụ, do nồi cạn nước, đun quá lâu), cảm biến sẽ báo hiệu để bo mạch giảm công suất hoặc kích hoạt quạt làm mát hoạt động mạnh hơn.
• Trong trường hợp nguy hiểm hơn, khi nhiệt độ vượt quá giới hạn cho phép, bếp sẽ tự động ngắt hoạt động và phát cảnh báo lỗi, đảm bảo an toàn tuyệt đối cho người dùng và thiết bị.

Ngoài ra, một số bếp từ hiện đại còn có cảm biến chống trào (giúp tính toán nhiệt độ sôi để tránh tràn) và cảm biến dư nhiệt, hiển thị chữ “H” (Hot) trên màn hình để cảnh báo người dùng không chạm vào vùng nấu còn nóng. Cấu tạo của một cảm biến nhiệt thường bao gồm cụm đầu dò (làm từ vật liệu dẫn nhiệt tốt như kim loại hoặc thermistor), hợp chất dẫn nhiệt để truyền nhiệt từ đáy nồi/kính sang đầu dò, dây dẫn và một núm cao su để gắn chặt vào mặt kính, đảm bảo tiếp xúc tốt nhất. Nhờ có các cảm biến này, bếp từ không chỉ nấu ăn hiệu quả mà còn mang lại sự yên tâm tuyệt đối về an toàn.

Kết luận

Hiểu rõ cấu tạo bếp từ là chìa khóa để khai thác tối đa tiềm năng của thiết bị này, giúp bạn không chỉ nấu ăn ngon hơn mà còn bảo vệ “người bạn” trong căn bếp của mình bền lâu. Từ ngoại hình tinh tế, mâm nhiệt sử dụng nguyên lý cảm ứng điện từ độc đáo, sò công suất IGBT mạnh mẽ, hệ thống làm mát thông minh, bo mạch điều khiển phức tạp, mặt kính chịu lực siêu bền cho đến các cảm biến nhiệt độ bảo vệ an toàn—mỗi bộ phận đều đóng góp vào hiệu suất vượt trội của bếp từ.

Những kiến thức này không chỉ hữu ích khi bạn sử dụng và bảo quản bếp hàng ngày mà còn giúp bạn đưa ra quyết định sáng suốt khi đứng trước vô vàn lựa chọn trên thị trường. Một chiếc bếp từ chất lượng cao, với cấu tạo và linh kiện được tối ưu, chắc chắn sẽ là khoản đầu tư xứng đáng cho căn bếp hiện đại, mang lại trải nghiệm nấu nướng an toàn, tiện lợi và tiết kiệm năng lượng. Hãy tiếp tục khám phá thêm những kiến thức thú vị về linh kiện điện tử và thiết bị gia dụng cùng Linhkien283 để trở thành người tiêu dùng thông thái nhất!
