Công Tắc Áp Suất: Giải Pháp Toàn Diện Kiểm Soát Áp Lực Trong Mọi Hệ Thống Công Nghiệp

Trong thế giới công nghiệp hiện đại, nơi mà độ chính xác và an toàn là yếu tố sống còn, việc kiểm soát áp suất trong các hệ thống đường ống và thiết bị đóng vai trò vô cùng quan trọng. Lúc này, công tắc áp suất trở thành một “người hùng thầm lặng”, đảm bảo mọi quy trình vận hành diễn ra suôn sẻ và hiệu quả. Tại Linhkien283, chúng tôi hiểu rõ tầm quan trọng của thiết bị này và mong muốn mang đến cho quý khách hàng những thông tin chi tiết, hữu ích nhất để tối ưu hóa hệ thống của mình. Hãy cùng tìm hiểu sâu hơn về công tắc áp suất – từ khái niệm cơ bản đến ứng dụng đa dạng trong cuộc sống và công nghiệp.

Công Tắc Áp Suất Là Gì? Định Nghĩa và Vai Trò Cốt Lõi

Công tắc áp suất (tiếng Anh: Pressure switch) thường được biết đến với nhiều tên gọi khác nhau như rơ le áp suất, công tắc áp lực hay cảm biến áp suất. Đây là một thiết bị cơ điện có chức năng phát hiện sự thay đổi của áp suất trong một hệ thống (chất lỏng hoặc khí) và phản ứng lại bằng cách đóng hoặc mở một mạch điện. Nói cách khác, nó là một công tắc điện được điều khiển bởi áp suất, chuyển đổi tín hiệu áp suất cơ học hoặc âm thanh thành tín hiệu điện dạng bật/tắt (ON/OFF).

Vai trò cốt lõi của công tắc áp suất không chỉ dừng lại ở việc chuyển đổi tín hiệu. Thiết bị này hoạt động như một “người giám sát” liên tục, giúp điều tiết và kiểm soát áp suất trong các đường ống dẫn, bể chứa, máy bơm, máy nén khí và nhiều ứng dụng khác. Khi áp suất đạt đến một ngưỡng cài đặt trước, công tắc sẽ thay đổi trạng thái, từ đó kích hoạt hoặc ngắt hoạt động của các thiết bị liên quan. Điều này không chỉ bảo vệ hệ thống khỏi các tình trạng quá áp hay thiếu áp nguy hiểm mà còn góp phần tự động hóa các quy trình, nâng cao hiệu quả vận hành và tiết kiệm năng lượng.

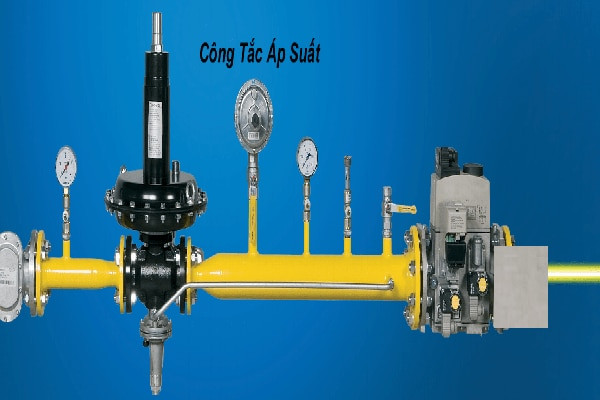

Công tắc áp lực điều tiết và kiểm soát áp suất hiệu quả

Khám Phá Các Loại Công Tắc Áp Suất Phổ Biến Hiện Nay

Trên thị trường hiện nay, có rất nhiều loại công tắc áp suất được thiết kế để phù hợp với từng môi trường và yêu cầu ứng dụng khác nhau. Việc phân loại giúp người dùng dễ dàng lựa chọn thiết bị chính xác và phù hợp nhất cho hệ thống của mình, từ đó tiết kiệm thời gian và chi phí. Dưới đây là hai loại chính được sử dụng rộng rãi, dựa trên môi chất làm việc:

Công Tắc Áp Suất Khí Nén

Loại công tắc này thường được sử dụng trong các hệ thống máy nén khí và thiết bị điện lạnh, nơi việc kiểm soát áp suất của không khí hoặc các loại khí khác là tối quan trọng. Công tắc áp suất khí nén lại được chia thành hai nhóm cơ bản:

Công Tắc Áp Suất Đơn (Rơ Le Áp Suất Đơn)

Rơ le áp suất đơn nổi bật với độ bền cao, thường được chế tạo từ các vật liệu chất lượng như đồng, inox hoặc nhựa cao cấp, giúp chống ăn mòn và gỉ sét hiệu quả. Đây là giải pháp lý tưởng để bảo vệ máy nén khỏi tình trạng áp suất quá cao ở đầu đẩy hoặc quá thấp ở đầu hút. Trong các thiết bị lạnh, rơ le áp suất đơn còn đảm nhiệm việc bảo vệ hiệu suất áp suất dầu bôi trơn và áp suất trong khoang, đảm bảo chúng không rơi xuống dưới mức quy định. Rơ le áp suất đơn thường được chia thành hai loại nhỏ hơn là rơ le thấp (ngắt mạch khi áp suất bay hơi giảm xuống quá mức cho phép) và rơ le cao (ngắt mạch khi áp suất vượt ngưỡng an toàn).

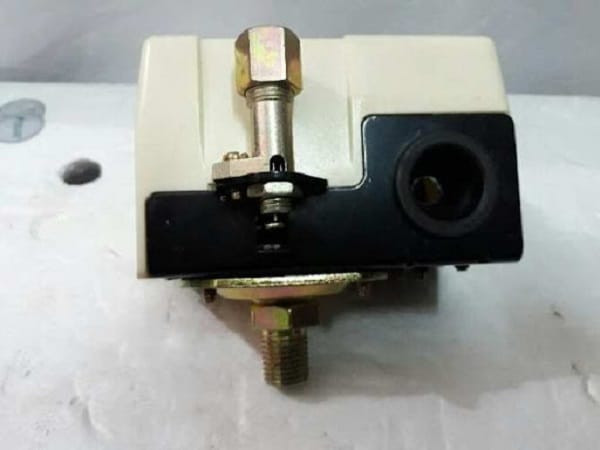

Rơ le áp suất đơn – một dạng phổ biến của công tắc áp suất

Công Tắc Áp Suất Kép (Rơ Le Áp Suất Kép)

Khác với rơ le đơn, công tắc áp suất kép là sự kết hợp thông minh của cả rơ le áp suất cao và rơ le áp suất thấp trong một thiết bị duy nhất. Thiết bị này có khả năng ngắt mạch khi áp suất trong hệ thống thấp hơn hoặc cao hơn định mức cho phép, mang lại khả năng bảo vệ toàn diện và linh hoạt hơn cho các hệ thống phức tạp. Sự tích hợp này giúp tiết kiệm không gian và đơn giản hóa quá trình lắp đặt, đồng thời cung cấp khả năng giám sát kép hiệu quả.

Công Tắc Áp Suất Thủy Lực

Công tắc áp suất thủy lực, hay rơ le thủy lực, là loại thiết bị được thiết kế đặc biệt cho các hệ thống sử dụng chất lỏng như dầu, nhớt hoặc nước. Chúng thường có ba tiếp điểm và một đường dầu kết nối trực tiếp với hệ thống đầu ra của bơm thủy lực. Một đường dầu trích và một nút vặn điều chỉnh áp suất cũng là những chi tiết quan trọng.

Trong quá trình vận hành, khi áp suất của chất lưu (khí, dầu, nhớt, nước) trong hệ thống đạt đến mức cài đặt, tiếp điểm của công tắc sẽ đóng lại, ngắt động cơ điện. Điều này giúp bảo vệ hệ thống khỏi những tổn thất do áp suất không ổn định gây ra. Tùy thuộc vào môi trường làm việc cụ thể, rơ le áp suất thủy lực được phân thành hai loại: loại dùng cho dầu (được thiết kế để hoạt động hiệu quả trong môi trường dầu, nhớt) và loại dùng cho nước (được sử dụng để bảo vệ bơm và hệ thống cung cấp nước, giúp tăng độ bền, giảm thiểu sự cố và tiết kiệm điện năng cũng như nguồn nước).

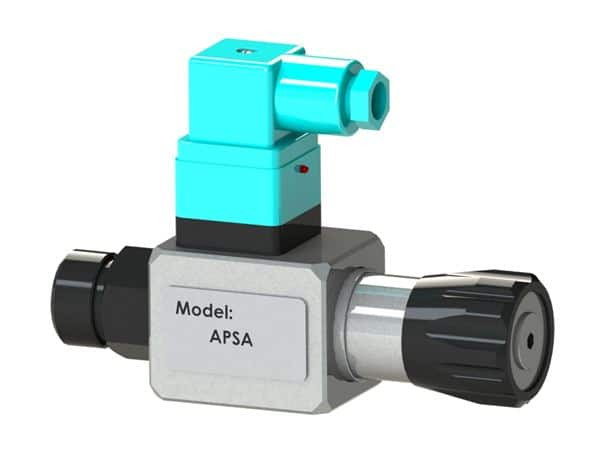

Rơ le áp suất thủy lực với các đường dầu kết nối

Cấu Tạo “Giải Phẫu” Của Một Công Tắc Áp Suất

Để một công tắc áp suất có thể hoạt động hiệu quả và chính xác, nó được cấu thành từ nhiều bộ phận phức tạp nhưng lại có sự phối hợp nhịp nhàng. Mặc dù cấu tạo chi tiết có thể thay đổi tùy thuộc vào loại và nhà sản xuất, hầu hết các rơ le áp lực đều có những thành phần cơ bản sau:

• Hộp giãn nở (Bellows/Diaphragm): Đây là bộ phận cảm biến chính, thường được làm bằng kim loại chắc chắn. Khi áp suất tác động, hộp giãn nở hoặc màng ngăn sẽ biến dạng, tạo ra lực cơ học để kích hoạt các bộ phận khác.
• Lò xo: Có vai trò quan trọng trong việc tạo ra lực đối kháng với áp suất tác động. Độ cứng của lò xo sẽ quyết định điểm đặt áp suất. Lò xo hỗ trợ điều chỉnh vị trí, giúp công tắc hoạt động trơn tru.
• Vít: Dùng để cố định các bộ phận và điều chỉnh các thông số cài đặt như điểm áp suất tác động (range) và độ chênh lệch áp suất (differential).
• Đầu nối: Giúp liên kết mạch điện trong hệ thống, kết nối và điều khiển động cơ công tắc làm việc chính xác.
• Tay đòn: Là một bộ phận truyền động cơ học, thường là thanh dài, di chuyển để kích hoạt các tiếp điểm điện khi hộp giãn nở biến dạng.
• Đường nối dây điện: Các dây dẫn điện cần thiết để kết nối công tắc với nguồn điện và mạch điều khiển.
• Tiếp điểm: Là bộ phận quan trọng nhất, nơi tín hiệu áp suất được chuyển đổi thành tín hiệu điện đóng/mở. Các tiếp điểm này sẽ thay đổi trạng thái (thường mở thành đóng hoặc ngược lại) khi áp suất đạt đến ngưỡng cài đặt.

Tùy vào từng loại cảm biến áp suất cụ thể, cấu tạo này có thể được bổ sung thêm một số bộ phận hoặc chi tiết khác nhằm tối ưu hóa hiệu suất và phù hợp với từng ứng dụng đặc thù. Sự bền bỉ của cầu đấu điện và các mối nối khác cũng góp phần không nhỏ vào tuổi thọ của thiết bị.

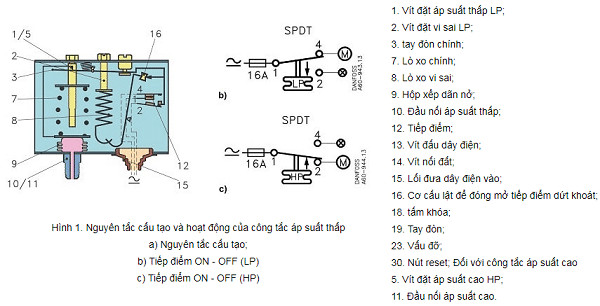

Sơ đồ cấu tạo chi tiết các bộ phận của rơ le áp suất

Nguyên Lý Hoạt Động – Trái Tim Của Mọi Hệ Thống Áp Lực

Nguyên lý hoạt động của công tắc áp suất là sự kết hợp tinh tế giữa cơ học và điện học, cho phép nó thực hiện nhiệm vụ kiểm soát áp suất một cách tự động và chính xác. Cơ chế này dựa trên việc chuyển đổi áp suất cơ học hoặc âm thanh thành tín hiệu điện tử, kích hoạt hoặc ngắt các mạch điện theo chế độ on/off tùy thuộc vào mức áp suất đã cài đặt trước.

Quy trình hoạt động cơ bản diễn ra như sau:
Khi áp suất của chất lưu (khí, lỏng) trong bồn hoặc thùng chứa tăng cao và đi vào cổng áp lực của công tắc, nó sẽ tác động lên màng ngăn hoặc hộp giãn nở. Dưới tác động này, màng ngăn sẽ bị uốn cong, hoặc hộp giãn nở sẽ giãn ra, đẩy một tấm áp lực lên. Khi lực áp suất tác động lên màng ngăn đủ lớn để nén lò xo được cài đặt bên trong, tấm áp lực sẽ tiếp tục di chuyển. Lực càng lớn, tấm áp lực càng tăng lên cho đến khi các tiếp điểm điện bên trong được kết nối với nhau.

Tại thời điểm các tiếp điểm được kết nối, mạch điện sẽ được đóng lại, cho phép dòng điện (thường là 24V hoặc 220V) được cung cấp đến mạch điều khiển. Điều này sẽ kích hoạt thiết bị đã được kết nối từ ban đầu (ví dụ: tắt máy bơm, khởi động máy nén khí, hoặc kích hoạt hệ thống báo động). Ngược lại, khi áp suất giảm xuống dưới ngưỡng cài đặt, lò xo sẽ đẩy màng ngăn trở về vị trí ban đầu, làm ngắt kết nối các tiếp điểm và mở mạch điện, ngưng hoạt động của thiết bị. Cơ chế chuyển đổi dứt khoát này đảm bảo hệ thống phản ứng nhanh chóng và chính xác với mọi biến động áp suất.

Hướng Dẫn Điều Chỉnh Công Tắc Áp Suất Đúng Chuẩn

Việc điều chỉnh công tắc áp suất một cách chính xác là yếu tố then chốt để đảm bảo hệ thống hoạt động ổn định, an toàn và hiệu quả, đồng thời bảo vệ các thiết bị liên quan. Để đạt được hiệu quả tốt nhất, người dùng cần nắm rõ các thông số kỹ thuật và quy trình điều chỉnh.

Khi điều chỉnh công tắc áp lực, hãy luôn ghi nhớ các thông tin quan trọng sau:

• Xác định chính xác các thông số: Bao gồm áp suất tối thiểu (min), áp suất tối đa (max), và độ chênh lệch áp suất (diff). Thông thường, áp suất tối thiểu là điểm mà công tắc sẽ bật, và áp suất tối đa là điểm mà công tắc sẽ tắt. Độ chênh lệch (diff) là khoảng cách giữa điểm bật và điểm tắt.
• Điều chỉnh áp suất tối đa (Max/Range): Sử dụng tua vít để vặn các vít tương ứng trên đầu cột “Range” (hoặc “Max”) của công tắc. Sau đó, tăng dần áp suất trong hệ thống và quan sát kim đồng hồ áp suất cùng với tín hiệu từ rơ le. Khi rơ le chuyển trạng thái (ngắt hoặc đóng), hãy ghi lại giá trị áp suất trên đồng hồ.
• Điều chỉnh độ chênh lệch (Diff/Differential): Tương tự, để điều chỉnh “Diff”, bạn cần chỉnh vít trên cột “Diff” đến con số xác định. Sau đó, từ từ giảm áp suất trong hệ thống và theo dõi đồng hồ áp suất. Quan sát thời điểm rơ le chuyển trạng thái lại.
• Kiểm tra và xác minh lần cuối: Sau khi hoàn tất các bước điều chỉnh, hãy kiểm tra lại toàn bộ hệ thống để đảm bảo công tắc áp suất đã được cài đặt đúng với thông số yêu cầu và hoạt động một cách chính xác. Đảm bảo rằng việc điều chỉnh này khớp với nhu cầu vận hành của hệ thống, tránh sai sót có thể dẫn đến hư hỏng thiết bị hoặc giảm hiệu suất. Đối với các loại công tắc áp suất danfoss, quy trình điều chỉnh cũng tương tự nhưng cần tham khảo tài liệu hướng dẫn cụ thể của nhà sản xuất.

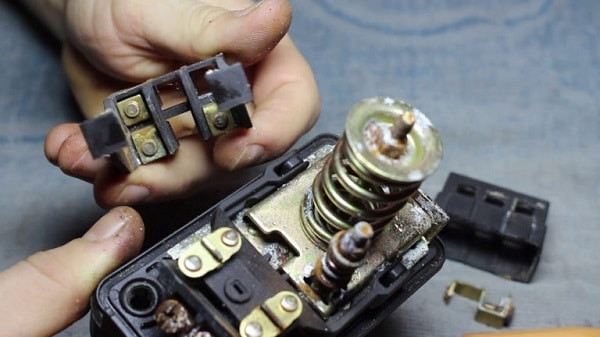

Hướng dẫn điều chỉnh các thông số của rơ le áp suất

Tuổi Thọ Công Tắc Áp Suất: Yếu Tố Nào Quyết Định?

Tuổi thọ của một công tắc áp suất không phải là một con số cố định mà phụ thuộc vào rất nhiều yếu tố, cả bên trong thiết bị lẫn điều kiện môi trường hoạt động. Việc hiểu rõ các yếu tố này giúp người dùng có kế hoạch bảo trì, thay thế hợp lý, từ đó kéo dài thời gian sử dụng và đảm bảo hiệu suất ổn định cho toàn bộ hệ thống.

Các yếu tố chính ảnh hưởng trực tiếp đến tuổi thọ của rơ le áp lực bao gồm:

• Mức độ thường xuyên kích hoạt (chu kỳ hoạt động): Đây là yếu tố quan trọng nhất. Một công tắc hoạt động liên tục, kích hoạt đóng/mở mạch điện với tần suất cao sẽ nhanh chóng bị mài mòn cơ học và điện học ở các tiếp điểm, làm giảm tuổi thọ đáng kể.
• Tốc độ chu trình: Tốc độ thay đổi áp suất nhanh và đột ngột (sốc thủy lực) cũng có thể gây áp lực lên các bộ phận cơ khí như màng ngăn và lò xo, ảnh hưởng xấu đến độ bền.
• Áp suất tối thiểu và tối đa: Hoạt động gần hoặc vượt quá giới hạn áp suất thiết kế (min và max) có thể khiến thiết bị phải làm việc quá tải, dẫn đến hư hỏng nhanh chóng.
• Điểm cài đặt: Nếu điểm cài đặt không tối ưu, khiến công tắc hoạt động trong điều kiện không lý tưởng, tuổi thọ cũng sẽ bị ảnh hưởng.
• Tải hiện tại lên công tắc điện: Cường độ dòng điện đi qua các tiếp điểm khi công tắc hoạt động cũng tác động đến độ bền của chúng. Tải điện lớn có thể gây ra hiện tượng hồ quang điện, làm oxy hóa và ăn mòn tiếp điểm nhanh hơn.
• Điều kiện môi trường: Nhiệt độ, độ ẩm, sự hiện diện của hóa chất ăn mòn, bụi bẩn hay rung động đều có thể tác động tiêu cực đến vật liệu và linh kiện của công tắc. Các vật liệu chất lượng cao như đồng, inox, nhựa cao cấp trong công tắc đơn hay rơ le áp suất đơn giúp chống ăn mòn và gỉ sét, nhưng vẫn cần được bảo vệ trong môi trường khắc nghiệt.

Việc bảo trì định kỳ, kiểm tra và làm sạch các bộ phận, cũng như thay thế kịp thời các linh kiện xuống cấp là cách tốt nhất để tối ưu hóa tuổi thọ của công tắc áp suất.

Ứng Dụng Đa Dạng Của Công Tắc Áp Suất Trong Đời Sống và Công Nghiệp

Ngày nay, công tắc áp suất đã trở thành một phần không thể thiếu trong rất nhiều ngành công nghiệp và cả các ứng dụng đời sống hàng ngày, chứng minh cho vai trò đa năng và tầm quan trọng của nó. Từ việc bảo vệ các hệ thống phức tạp đến tự động hóa các quy trình đơn giản, thiết bị này mang lại hiệu quả và an toàn vượt trội.

Dưới đây là một số lĩnh vực và ứng dụng thực tế nổi bật:

• Hệ thống máy bơm và xử lý nước: Công tắc áp suất được sử dụng để kiểm soát mức chất lỏng trong bể chứa, bồn nước, hoặc để bật/tắt máy bơm khi áp suất nước đạt ngưỡng cài đặt, giúp duy trì áp suất ổn định và tiết kiệm nước.
• Hệ thống khí nén và máy nén khí: Đây là một trong những ứng dụng phổ biến nhất, nơi công tắc áp suất điều khiển chu kỳ nạp – xả khí của máy nén, đảm bảo áp suất trong bình chứa luôn ở mức an toàn và hiệu quả.
• Hệ thống thủy lực: Trong các máy ép, máy hàn, hoặc các thiết bị công nghiệp nặng, công tắc áp suất thủy lực giúp giám sát và điều khiển áp suất dầu, bảo vệ hệ thống khỏi quá tải.
• Lĩnh vực y tế: Các thiết bị y tế như máy theo dõi áp suất oxy, máy thở, hoặc máy lấy mẫu DNA đều cần đến công tắc áp suất để đảm bảo hoạt động chính xác và an toàn tuyệt đối.
• Ngành hàng hải và ô tô: Kiểm soát áp suất khí trong lốp xe, áp suất dầu trong động cơ, hay áp lực phanh trong tàu hỏa và ô tô là những ứng dụng quan trọng, đảm bảo an toàn vận hành.
• Hệ thống HVAC (Điều hòa không khí và làm lạnh): Công tắc áp suất giúp bảo vệ máy nén, kiểm soát áp suất môi chất lạnh, duy trì sự cân bằng áp suất trong phòng sạch và hệ thống điều hòa công nghiệp.
• Nông nghiệp: Các máy móc, thiết bị quét bụi trong nông nghiệp cũng sử dụng công tắc áp suất để vận hành hiệu quả.
• Các thiết bị pha chế đồ uống: Đảm bảo áp suất ổn định để quy trình pha chế diễn ra đúng chuẩn.
• Hệ thống phòng cháy chữa cháy (PCCC): Công tắc áp suất giám sát áp lực nước trong đường ống, kích hoạt bơm khi áp suất giảm để duy trì hệ thống sẵn sàng ứng phó.

Những ứng dụng đa dạng này cho thấy công tắc áp suất không chỉ là một linh kiện điện tử đơn thuần mà là một giải pháp thiết yếu, góp phần vào sự an toàn, hiệu quả và tự động hóa trong nhiều khía cạnh của đời sống và sản xuất.

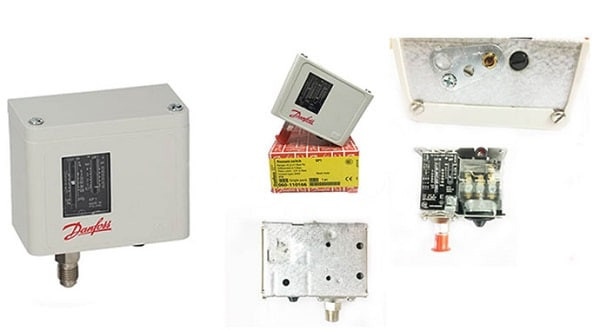

Ví dụ thực tế về ứng dụng rộng rãi của công tắc áp suất

Tầm Quan Trọng Không Thể Thay Thế Của Công Tắc Áp Suất

Qua những thông tin chi tiết trên, có thể thấy công tắc áp suất là một thiết bị có vai trò trung tâm trong việc đảm bảo sự an toàn, hiệu quả và ổn định của vô số hệ thống công nghiệp và dân dụng. Từ việc bảo vệ máy móc khỏi những biến động áp suất nguy hiểm đến việc tự động hóa các quy trình phức tạp, sự hiện diện của nó là không thể thay thế. Công tắc áp suất không chỉ đơn thuần là một bộ phận đóng/mở mạch điện mà còn là “người bảo vệ” thầm lặng, giúp tối ưu hóa hiệu suất và kéo dài tuổi thọ của toàn bộ hệ thống.

Việc lựa chọn và sử dụng đúng loại công tắc áp suất, cùng với việc điều chỉnh và bảo trì định kỳ, sẽ mang lại lợi ích kinh tế đáng kể và sự an tâm trong vận hành. Linhkien283 tự hào là đối tác đáng tin cậy, cung cấp đa dạng các loại linh kiện công nghiệp, máy in 3D và linh kiện cơ khí, trong đó có các sản phẩm công tắc áp suất chất lượng cao, đáp ứng mọi nhu cầu của khách hàng. Hãy để Linhkien283 đồng hành cùng bạn trong việc xây dựng và duy trì những hệ thống vận hành trơn tru, hiệu quả nhất.
