Cầu Đấu Điện: Giải Pháp Kết Nối An Toàn, Gọn Gàng Cho Mọi Công Trình Của Bạn

Trong thế giới điện năng hiện đại, từ những hệ thống dân dụng nhỏ gọn đến các mạng lưới công nghiệp phức tạp, việc kết nối dây dẫn một cách an toàn và hiệu quả luôn là ưu tiên hàng đầu. Và đó chính là lúc cầu đấu điện phát huy vai trò không thể thiếu của mình. Tại Linhkien283, chúng tôi hiểu rõ tầm quan trọng của từng chi tiết nhỏ trong hệ thống điện, và bài viết này sẽ mở ra một cái nhìn toàn diện về thiết bị kết nối tuy đơn giản mà cực kỳ hữu ích này.

Cầu Đấu Điện Là Gì? Hiểu Rõ Về Trái Tim Kết Nối Dây Dẫn

Cầu đấu điện, hay còn được người dùng Việt Nam quen gọi là domino điện, hay trong tiếng Anh là “terminal block”, về cơ bản là một mô-đun nhỏ gọn được thiết kế để cố định và kết nối hai hoặc nhiều dây dẫn điện với nhau. Nó không chỉ đơn thuần là một điểm nối, mà còn là một khung cách điện chắc chắn, giúp duy trì sự ổn định của mạch điện và đảm bảo an toàn tối đa cho người sử dụng cũng như toàn bộ hệ thống. Bên trong mỗi cầu đấu là các kẹp kim loại dẫn điện, nơi dây điện được siết chặt bằng vít hoặc cơ chế lò xo, tạo ra một mối nối vững chắc và đáng tin cậy.

Thử tưởng tượng mà xem, nếu không có cầu đấu điện, việc sắp xếp và quản lý hàng trăm, thậm chí hàng ngàn sợi dây trong một tủ điện sẽ trở thành một cơn ác mộng. Thiết bị nhỏ bé này giúp chúng ta “thuần hóa” mớ dây đó, biến chúng thành một hệ thống có trật tự, dễ quản lý hơn nhiều.

Vai Trò Không Thể Thiếu Của Cầu Đấu Điện Trong Mọi Hệ Thống

Dù có vẻ ngoài khiêm tốn, cầu đấu điện lại đóng những vai trò cực kỳ quan trọng trong bất kỳ hệ thống điện nào. Không chỉ là nơi “gặp gỡ” của các sợi dây, chúng còn là yếu tố then chốt giúp tối ưu hóa hiệu suất và an toàn.

Đầu tiên, phải kể đến khả năng kết nối an toàn của chúng. Cầu đấu điện đảm bảo rằng các mối nối dây được thực hiện một cách chắc chắn, giảm thiểu nguy cơ chập mạch, hở mạch hay phát sinh tia lửa điện – những nguyên nhân chính gây cháy nổ. Hơn nữa, với thiết kế cách điện hoàn hảo giữa các điểm nối, chúng bảo vệ người sử dụng khỏi những rủi ro điện giật đáng tiếc.

Tiếp theo là khả năng tối ưu hóa không gian và tạo sự gọn g gàng, đặc biệt quan trọng trong các tủ điện công nghiệp hay bảng điều khiển. Thay vì những mối nối thủ công lộn xộn, cầu đấu điện giúp sắp xếp dây dẫn một cách khoa học, ngăn nắp, giúp kỹ thuật viên dễ dàng kiểm tra, bảo trì và sửa chữa khi cần. Điều này không chỉ tăng tính thẩm mỹ mà còn cải thiện hiệu quả vận hành của toàn bộ hệ thống.

Không chỉ vậy, cầu đấu điện còn mang lại sự linh hoạt đáng kinh ngạc trong việc bảo trì và mở rộng hệ thống. Khi cần thay thế một thiết bị hay thêm một nhánh dây mới, việc thao tác trên cầu đấu đơn giản hơn nhiều so với việc cắt và nối dây truyền thống, tiết kiệm đáng kể thời gian và công sức. Chẳng hạn, khi cần thêm một nhánh điện mới, bạn có thể dễ dàng sử dụng cầu đấu chia dây điện mà không cần phải đụng chạm đến toàn bộ đường dây chính.

Khám Phá Các Loại Cầu Đấu Điện Phổ Biến Hiện Nay

Thị trường cầu đấu điện rất đa dạng, với nhiều kiểu dáng và chức năng khác nhau, mỗi loại được sinh ra để phục vụ một nhu cầu riêng biệt. Việc hiểu rõ từng loại sẽ giúp bạn lựa chọn đúng “người bạn đồng hành” cho công trình của mình.

Cầu Đấu Khối (Domino Khối)

Đây là loại cầu đấu truyền thống và khá phổ biến, thường được làm liền thành một khối với nhiều cực (từ 3P đến 24P). Cầu đấu khối sử dụng cơ chế vít để siết chặt dây điện vào thanh kim loại dẫn điện bên trong. Chúng nổi tiếng với khả năng chịu tải lớn, lên đến 500A, phù hợp cho các ứng dụng điện động lực, kết nối động cơ hay làm cầu đấu trung gian. Ưu điểm là mối nối rất chắc chắn, nhưng đôi khi lại chiếm khá nhiều diện tích trong tủ điện.

Cầu Đấu Lắp Ghép (Domino Tép/Mắt Rời)

Đúng như tên gọi, loại cầu đấu này cho phép người dùng lắp ghép các module rời rạc lại với nhau trên thanh ray DIN, giúp linh hoạt thay đổi số lượng tiếp điểm theo nhu cầu thực tế. Cầu đấu lắp ghép thường đi kèm nắp che và có khả năng tùy biến cao, tối ưu không gian trong tủ điện hiệu quả. Chúng là lựa chọn lý tưởng cho những hệ thống cần sự mở rộng và thay đổi thường xuyên.

Cầu Đấu Giắc Cắm (Push-in/Lò xo)

Trong kỷ nguyên công nghiệp 4.0, tốc độ là vàng. Cầu đấu giắc cắm, hay còn gọi là cút nối dây điện nhanh, ra đời để đáp ứng nhu cầu đó. Với cơ chế kẹp lò xo hoặc “push-in”, việc đấu nối trở nên nhanh chóng và đơn giản hơn bao giờ hết, chỉ cần tuốt dây và cắm vào mà không cần vít hay dụng cụ chuyên biệt. Loại này đặc biệt thích hợp cho các ngành chế tạo máy, nơi đòi hỏi thời gian lắp ráp ngắn, và các ứng dụng dân dụng cần sự tiện lợi như cút nối dây điện nhanh lắp tủ điện 2 đầu KV774-2P2.

Cút nối dây điện nhanh KV774-2P2 được sử dụng để kết nối dây trong tủ điện*Cút nối dây điện nhanh KV774-2P2 được sử dụng để kết nối dây trong tủ điện, mang lại sự tiện lợi và an toàn khi lắp đặt.*

Cầu Đấu Nối Đất

Đây là loại cầu đấu chuyên biệt, được thiết kế với hai chân tiếp đất để đảm bảo an toàn tuyệt đối cho người dùng và thiết bị bằng cách dẫn dòng rò xuống đất. Chúng thường có màu xanh-vàng đặc trưng để dễ dàng phân biệt trong hệ thống điện phức tạp.

Cầu Đấu Chia Dây Điện – Giải Pháp Phân Nhánh Linh Hoạt

Các loại cầu đấu chia dây điện là một phần không thể thiếu khi bạn cần phân phối điện từ một nguồn chính ra nhiều nhánh nhỏ hơn một cách gọn gàng và an toàn. Chúng tôi có đủ các loại phục vụ từ nhu cầu đơn giản đến phức tạp:

Cầu Đấu Chia Dây Điện 1 Pha 1 Ra 2 (FC2-2): Thiết bị này giúp bạn chia một đường dây điện lớn thành hai đường dây nhỏ hơn cho hệ thống 1 pha, rất tiện lợi cho việc phân phối điện trong nhà ở hoặc các phòng phụ.
Cầu Đấu Chia Dây Điện 1 Pha 1 Ra 4 (FC4-1): Tương tự, loại này cho phép chia 1 dây to ra 4 dây nhỏ, cũng cho điện 1 pha, với khả năng chịu tải lên đến 100A, cố định bằng vít chắc chắn.
Cầu Đấu Chia Dây Điện 1 Pha Tiện Lợi 100A: Một giải pháp linh hoạt khác cho điện 1 pha, thường chia từ 1 dây lớn ra 4 dây nhỏ, được thiết kế để dễ dàng lắp đặt trên thanh ray DIN trong tủ điện.

Cầu đấu chia dây điện 1 pha tiện lợi 100A, giúp phân phối điện trong hệ thống dân dụng*Cầu đấu chia dây điện 1 pha tiện lợi 100A, được sử dụng để phân phối điện từ một dây chính thành nhiều nhánh nhỏ hơn trong hệ thống dân dụng hoặc tủ điện.*

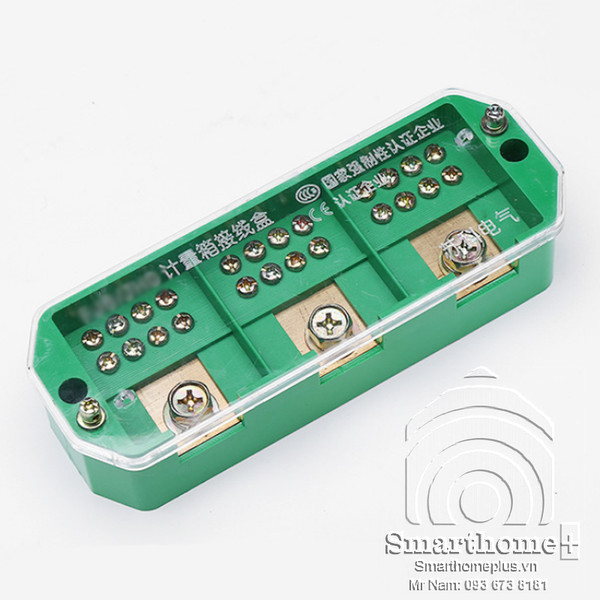

Cầu Đấu Chia Dây Điện 3 Pha 1 Ra 4 (FC4-3): Đối với các hệ thống công nghiệp hoặc nơi sử dụng điện 3 pha, loại cầu đấu này cho phép chia một đường dây 3 pha thành bốn nhánh, chịu tải 100A, đảm bảo mối nối gọn gàng và an toàn. Bạn có thể tìm hiểu thêm về cầu đấu điện 3 pha để có cái nhìn sâu hơn.

Cầu đấu chia dây điện 3 pha 1 ra 4, thích hợp cho các ứng dụng công nghiệp và tủ điện*Hình ảnh cầu đấu chia dây điện 3 pha 1 ra 4 FC4-3, một thiết bị quan trọng trong việc phân phối điện an toàn cho hệ thống điện 3 pha.*

Cầu Đấu Chia Dây Điện Aptomat FG: Loại cầu đấu này được thiết kế đặc biệt để chia điện từ aptomat tổng sang các dây nhánh, với khả năng chịu tải lên đến 63A hoặc 100A tùy loại, đảm bảo tính thẩm mỹ và an toàn khi đi dây.
Cầu Đấu Chia Dây Điện Đôi 1 Ra 6 FC6: Đối với nhu cầu chia nhiều nhánh hơn trên dây đôi (2 cực nóng và lạnh), FC6 là lựa chọn lý tưởng, giúp chia từ 1 dây to ra 6 dây nhỏ, tiện lợi cho việc lắp đặt trong tủ điện hoặc dân dụng.
Cầu Đấu Chia Dây Điện Nhiều Cổng 100A FZ6: Đây là giải pháp cho những hệ thống cần rất nhiều điểm chia, có thể chia từ 1 dây lớn ra đến 10 hoặc 22 dây nhỏ, với công suất chịu tải 100A.
Cầu Đấu Chia Nhỏ Dây Điện 12 Đầu 250A FJ12: Một sản phẩm ấn tượng với khả năng chia từ 1 dây lớn (4-50mm2) ra 12 dây nhỏ (1.5-10mm2), chịu tải lên đến 250A, rất phù hợp cho các tủ điện công nghiệp lớn và những dự án đòi hỏi công suất cao.
Cầu Đấu Dây Điện 16 Cổng FJ16: Với 16 cổng đầu vào và 16 cổng ra, FJ16 mang lại sự tiện lợi tối đa cho việc đấu nối nhiều dây, không cần bấm đầu cos, chỉ việc đút dây vào và siết ốc nhanh chóng.

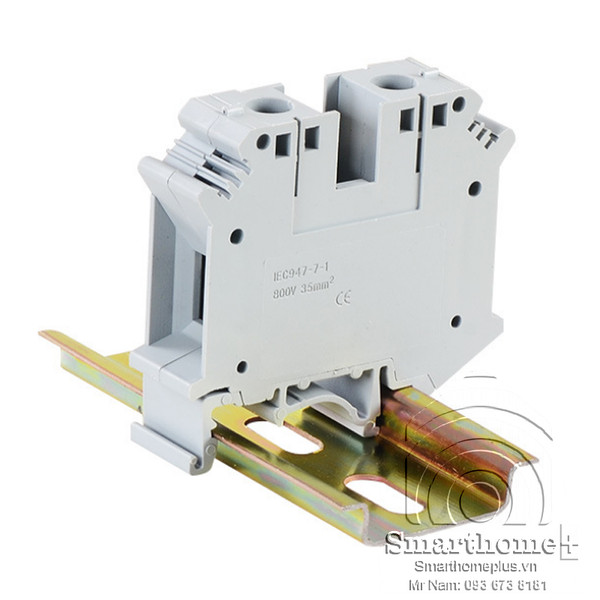

Cầu Đấu Dây Điện Nhanh Terminal Lắp Tủ Điện 2 Đầu 35mm2 KK-35B: Loại cầu đấu này đơn giản hóa việc đấu nối, chỉ cần đút dây vào và siết ốc, không cần bấm cos, giúp tiết kiệm thời gian thi công và đảm bảo mối nối gọn gàng, an toàn.

Cầu đấu dây điện nhanh Terminal KK-35B, giúp kết nối dây nhanh chóng và an toàn trong tủ điện*Hình ảnh cầu đấu dây điện nhanh Terminal KK-35B, một lựa chọn hiệu quả để đấu nối dây điện trong các hệ thống yêu cầu tốc độ và sự tiện lợi.*

Cầu Đấu Dây Điện SH: Là cầu đấu dây công suất lớn dạng bắt vít, với nhiều cổng (5 hoặc 10), giúp việc nối dây trở nên đơn giản và an toàn, phù hợp cho cả dân dụng và công nghiệp.

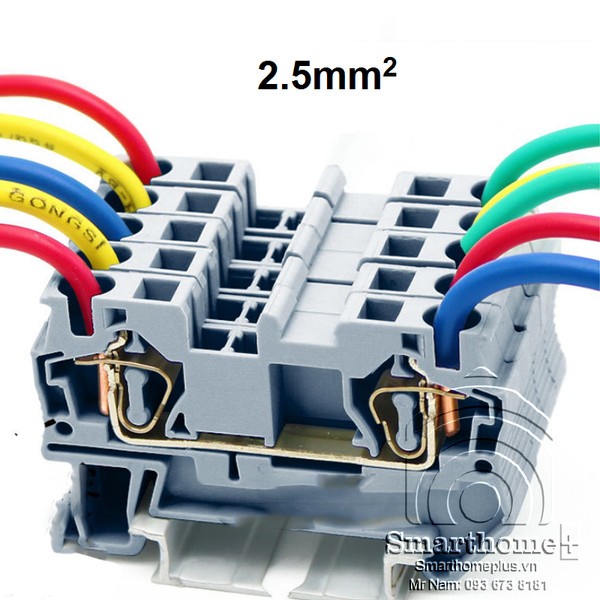

Cút Nối Dây Điện Nhanh Terminal Lắp Tủ Điện 2 Đầu KV773-ST: Tương tự KV774, KV773-ST là cút nối nhanh sử dụng cơ chế gạt lẫy, không cần vặn ốc, chịu tải 20A, dùng cho dây từ 0.75 – 2.5mm2. Đây là một giải pháp rất tiện lợi để lắp đặt trong tủ điện, giúp giảm thời gian thi công đáng kể.

Cút nối dây điện nhanh Terminal KV773-ST, với khả năng kết nối không cần vặn ốc*Cút nối dây điện nhanh Terminal KV773-ST, đơn giản hóa việc đấu nối dây điện trong tủ điện mà không cần dùng vít.*

Bí Quyết Lựa Chọn Cầu Đấu Điện Phù Hợp Cho Công Trình Của Bạn

Chọn đúng cầu đấu điện không chỉ giúp hệ thống hoạt động ổn định mà còn tiết kiệm chi phí và đảm bảo an toàn lâu dài. Dưới đây là những yếu tố bạn cần cân nhắc kỹ lưỡng:

Mục đích sử dụng: Bạn cần cầu đấu cho hệ thống dân dụng thông thường, hay cho tủ điện công nghiệp, máy in 3D, hoặc linh kiện cơ khí? Mỗi môi trường sẽ có yêu cầu khác nhau về độ bền, khả năng chịu tải và tính năng.
Thông số kỹ thuật của hệ thống điện:
- Dòng điện định mức: Đây là yếu tố cực kỳ quan trọng. Cầu đấu phải có khả năng chịu được dòng điện tối đa chạy qua nó. Việc chọn cầu đấu có dòng định mức thấp hơn yêu cầu có thể dẫn đến quá tải, nóng chảy và nguy cơ cháy nổ cao.
- Điện áp: Đảm bảo cầu đấu tương thích với điện áp của hệ thống (ví dụ 220V, 380V).
- Tiết diện dây dẫn: Mỗi loại cầu đấu được thiết kế để phù hợp với một dải tiết diện dây nhất định (ví dụ 0.75mm² – 16mm², hoặc 4mm² – 50mm²). Chọn đúng kích thước dây sẽ đảm bảo mối nối chắc chắn và dẫn điện tốt.
Số lượng tiếp điểm và số pha: Bạn cần bao nhiêu cổng để kết nối? Hệ thống của bạn là 1 pha hay 3 pha? Các loại cầu đấu dây có thể có từ 2P đến 24P, hoặc các loại chia nhánh chuyên dụng. Với các hệ thống điện 3 pha, việc lựa chọn cách đấu điện 3 pha 220v hoặc 380V cũng cần sự chính xác.
Kiểu kết nối: Bạn ưa thích kiểu bắt vít truyền thống vì độ chắc chắn hay kiểu lò xo/push-in vì sự nhanh gọn, tiện lợi khi tháo lắp? Với những khu vực đòi hỏi sự linh hoạt cao, cút nối nhanh sẽ là ưu tiên hàng đầu.
Môi trường lắp đặt: Cầu đấu có được sử dụng trong môi trường khô ráo hay ẩm ướt, nhiều bụi bẩn? Một số loại có tiêu chuẩn chống bụi IP20, phù hợp cho tủ điện trong nhà, trong khi những môi trường khắc nghiệt hơn có thể cần cầu đấu có chỉ số IP cao hơn.
Thương hiệu và tiêu chuẩn chất lượng: Luôn ưu tiên sản phẩm từ các thương hiệu uy tín, có chứng nhận chất lượng và an toàn. Điều này đảm bảo độ bền, hiệu suất và quan trọng nhất là sự an toàn cho toàn bộ hệ thống.

Hướng Dẫn Lắp Đặt Cầu Đấu Điện An Toàn và Hiệu Quả

Lắp đặt cầu đấu điện không quá phức tạp, nhưng đòi hỏi sự cẩn trọng và tuân thủ các nguyên tắc an toàn điện cơ bản để tránh những sự cố đáng tiếc.

Chuẩn bị dụng cụ và bảo hộ: Trước hết, hãy chắc chắn bạn có đầy đủ kìm tuốt dây, kìm cắt, tua vít (tùy loại cầu đấu), và quan trọng nhất là đồ bảo hộ cá nhân như găng tay cách điện, kính bảo hộ. An toàn luôn là trên hết!
Ngắt nguồn điện: Đây là bước TUYỆT ĐỐI không thể bỏ qua. Hãy ngắt toàn bộ nguồn điện tại khu vực làm việc để tránh nguy cơ điện giật. Kiểm tra lại bằng bút thử điện trước khi bắt đầu thao tác.
Tuốt vỏ cách điện và xử lý đầu dây: Tuốt bỏ một đoạn vỏ cách điện vừa đủ ở đầu dây, tránh làm hỏng lõi. Đối với dây dẫn có tiết diện lớn hoặc sử dụng cầu đấu bắt vít, bạn nên bấm thêm đầu cos để tăng diện tích tiếp xúc và độ chắc chắn cho mối nối.
Cố định cầu đấu: Hầu hết các loại cầu đấu lắp ghép và cầu đấu chia dây điện đều được thiết kế để gắn lên thanh ray DIN trong tủ điện. Chỉ cần cài chặt chúng vào vị trí mong muốn.
Thực hiện kết nối:
- Với cầu đấu bắt vít: Đưa đầu dây đã tuốt vỏ (hoặc đã bấm cos) vào lỗ kẹp và siết chặt ốc vít. Đảm bảo ốc được siết vừa đủ, không quá lỏng để tránh hở mạch, cũng không quá chặt gây đứt dây.
- Với cầu đấu nhanh (push-in/lò xo): Chỉ cần ấn hoặc gạt lẫy, sau đó đưa dây vào và nhả ra. Cơ chế kẹp sẽ tự động giữ chặt dây.
Kiểm tra và hoàn tất: Sau khi đấu nối xong, hãy kiểm tra lại từng mối nối xem có chắc chắn không, dây có bị tuột hay hở không. Sau đó, cấp điện trở lại và kiểm tra hoạt động của hệ thống.

Bảo Trì và Nâng Cấp Hệ Thống Cầu Đấu Điện

Một khi hệ thống điện đã đi vào hoạt động, việc bảo trì định kỳ là chìa khóa để đảm bảo an toàn và kéo dài tuổi thọ của toàn bộ hệ thống, bao gồm cả các cầu đấu điện.

Kiểm tra định kỳ: Dù cầu đấu được thiết kế để hoạt động bền bỉ, nhưng theo thời gian, rung động, nhiệt độ biến đổi hay các yếu tố môi trường có thể làm lỏng các mối nối bắt vít. Hãy lên lịch kiểm tra và siết chặt lại các ốc vít định kỳ. Đồng thời, quan sát xem có dấu hiệu ăn mòn, hư hỏng vật liệu cách điện hay không.
Vệ sinh: Bụi bẩn tích tụ có thể ảnh hưởng đến khả năng cách điện và dẫn nhiệt của cầu đấu. Vệ sinh định kỳ bằng chổi mềm hoặc khí nén sẽ giúp giữ cho thiết bị luôn trong trạng thái tốt nhất.
Thay thế khi cần: Nếu phát hiện bất kỳ dấu hiệu hư hỏng, nứt vỡ hay ăn mòn nghiêm trọng nào, hãy thay thế cầu đấu ngay lập tức. Đừng tiếc vài chục nghìn đồng mà đánh đổi sự an toàn của cả hệ thống.
Nâng cấp: Công nghệ điện luôn phát triển. Nếu hệ thống của bạn đã cũ và bạn đang tìm cách tối ưu hóa, việc nâng cấp sang các loại cầu đấu hiện đại hơn, ví dụ như cút nối dây điện nhanh Teminal lắp tủ điện 2 đầu KV773-ST hay các loại cầu đấu có khả năng chịu tải cao hơn, có thể mang lại hiệu quả vượt trội về an toàn, tốc độ lắp đặt và khả năng quản lý.

Kết lại, cầu đấu điện chính là “người hùng thầm lặng” trong mọi hệ thống điện, đóng góp to lớn vào sự an toàn, gọn gàng và hiệu quả. Dù bạn đang xây dựng một dự án lớn, lắp đặt tủ điện công nghiệp, hay chỉ đơn giản là cải thiện hệ thống điện trong gia đình, việc lựa chọn và sử dụng cầu đấu điện đúng cách là điều không thể xem nhẹ. Hãy đến với Linhkien283 để khám phá đa dạng các loại cầu đấu điện chất lượng cao, từ các loại cầu đấu dây truyền thống đến những giải pháp chia dây điện thông minh nhất, đảm bảo mọi công trình của bạn luôn được vận hành an toàn và tối ưu.
